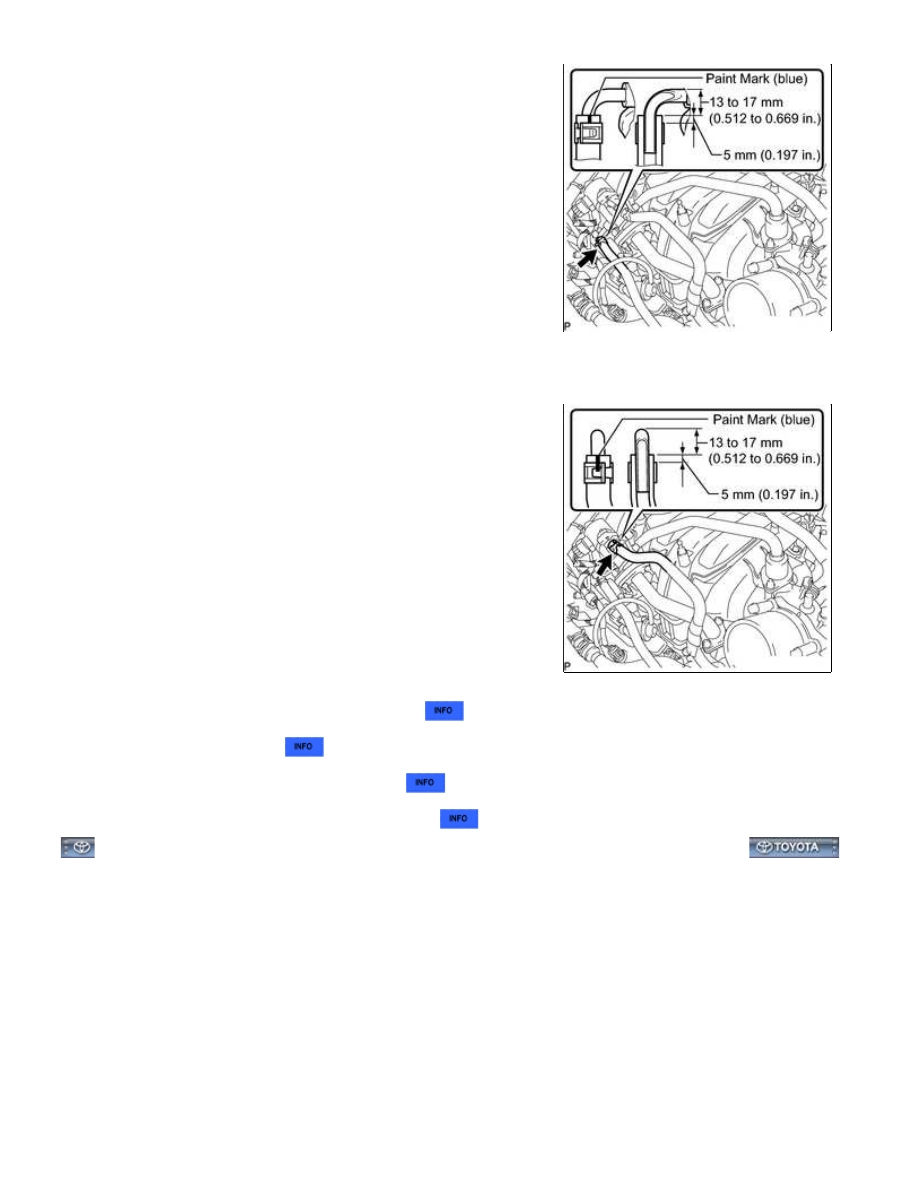

(a) Connect the No. 13 water by-pass hose.

HINT:

(a) Connect the No. 12 water by-pass hose.

HINT:

8. ADD ENGINE COOLANT

9. INSPECT FOR ENGINE COOLANT LEAK

10. INSTALL V-BANK COVER SUB-ASSEMBLY

1UR-FE EMISSION CONTROL: EGR VALVE: INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM00000314Y01QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: PARTS LOCATION; 2015 MY Tundra

[08/2014 -        ]

PARTS LOCATION

ILLUSTRATION

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

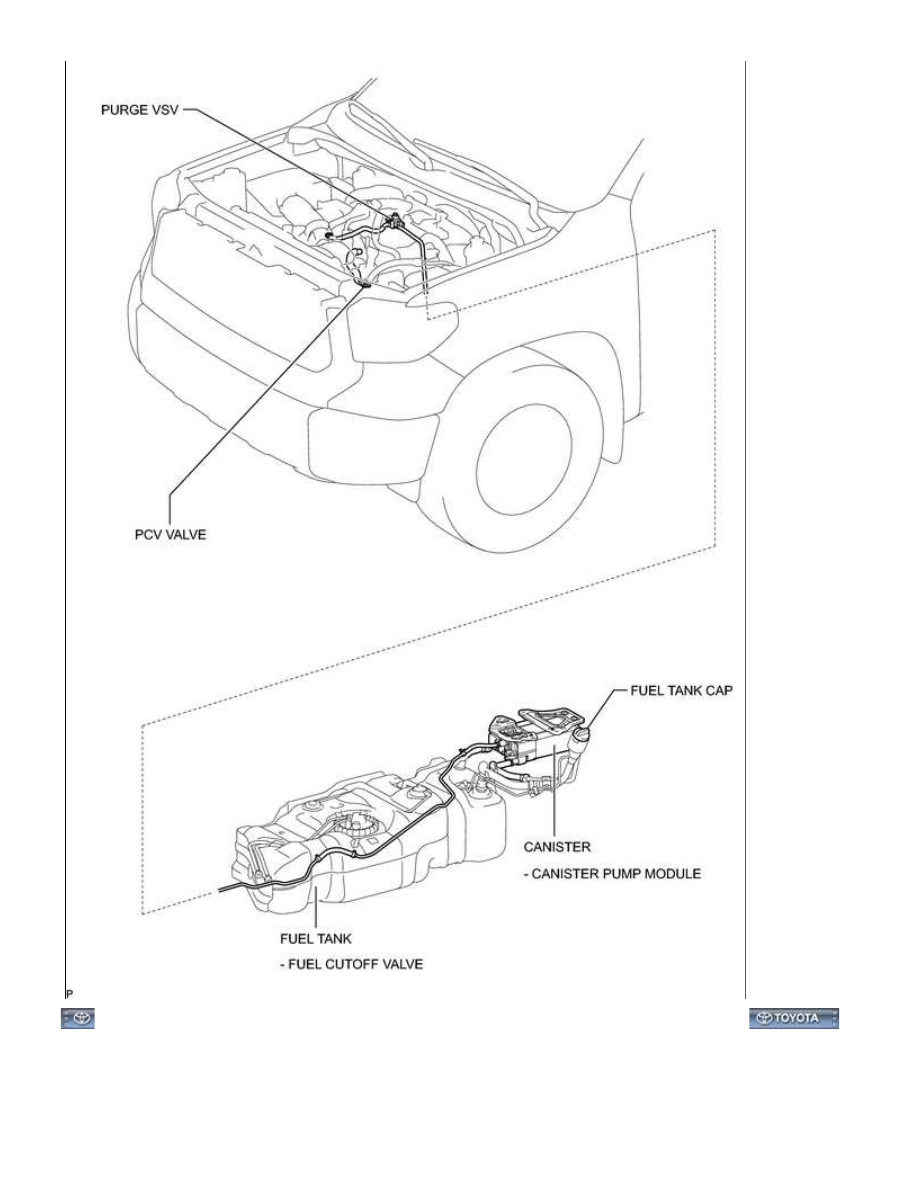

ILLUSTRATION

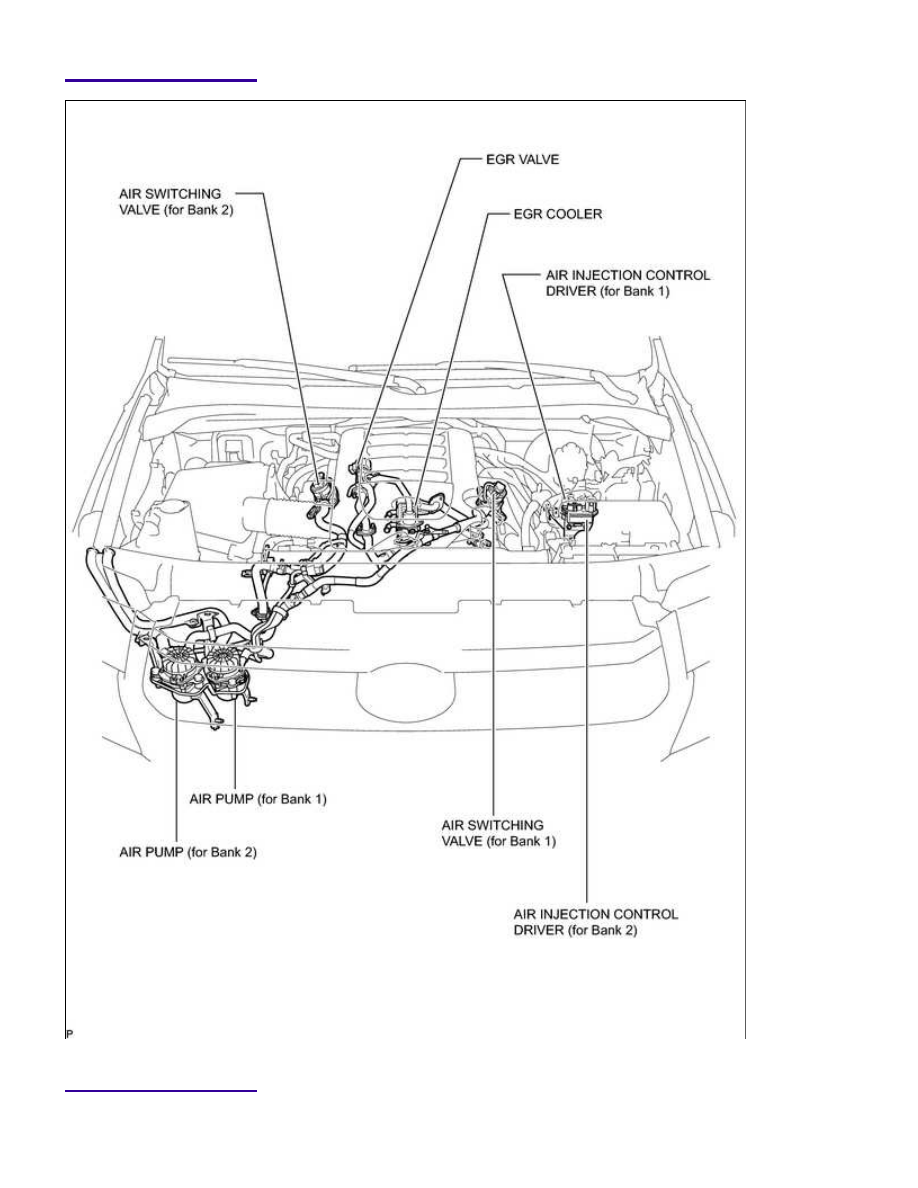

ILLUSTRATION

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

1UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...
