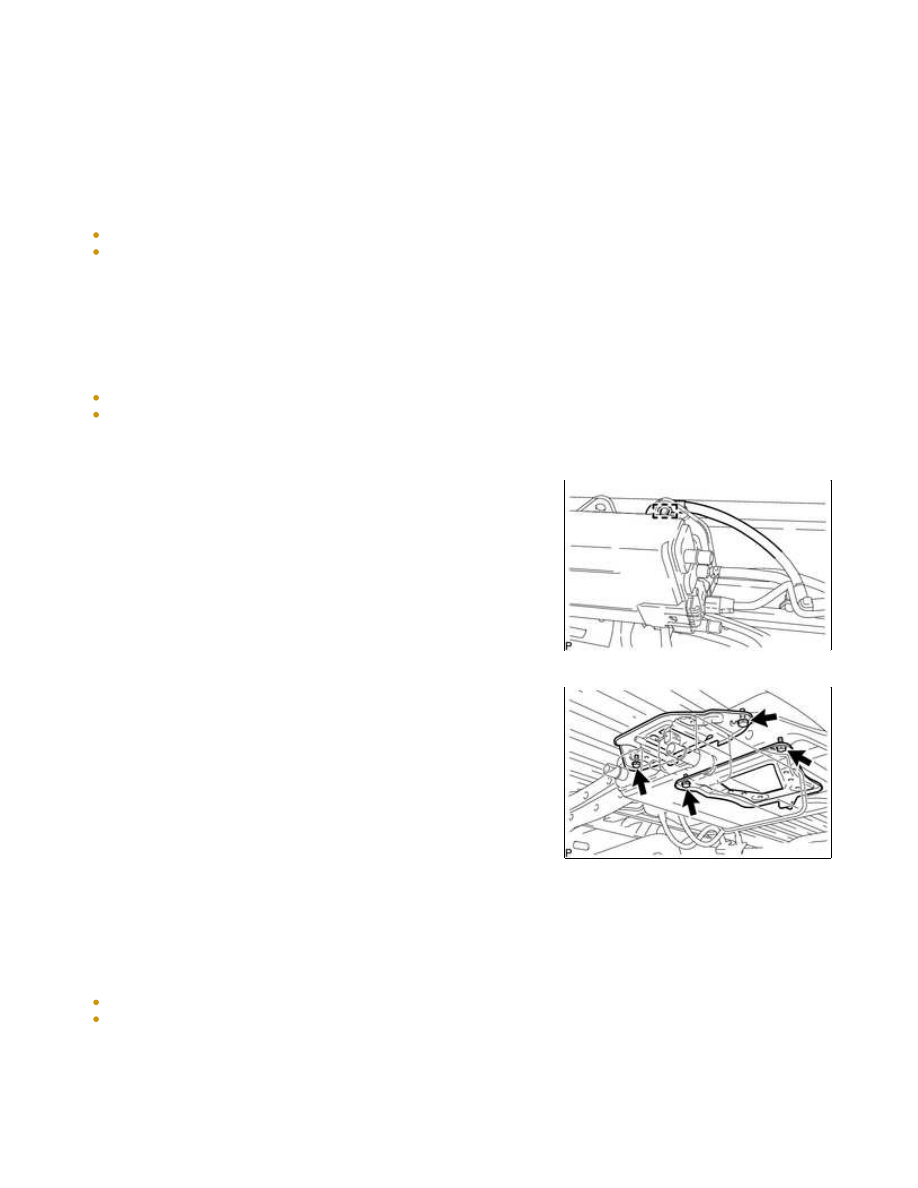

(c) Slide the clamp and disconnect the purge line hose.

(d) Disconnect the air inlet line hose.

(1) Push the air inlet line hose firmly toward the charcoal canister assembly.

(2) Pinch the air inlet line hose as shown in the illustration.

(3) Pull out the air inlet line hose.

NOTICE:

Do not use any tools in this procedure.
Check for any dirt and foreign matter contamination in the charcoal canister assembly and around the air
inlet line hose. Clean if necessary. Foreign matter may damage the O-rings or cause leaks in the seal
between the charcoal canister assembly and air inlet line hose.

(e) Disconnect the vent line hose.

(1) Pinch the retainer and raise it.

NOTICE:

Do not use any tools in this procedure.
Check for any dirt and foreign matter contamination in the valve and around the connector. Clean if
necessary. Foreign matter may damage the O-rings or cause leaks in the seal between the valve and
connector.

(f) Detach the wire harness clamp.

(g) Remove the 4 bolts and charcoal canister assembly.

2. REMOVE CANISTER PUMP MODULE

(a) Before removing the canister pump module, clean the charcoal canister assembly by blowing air into it to

Make sure to clean the charcoal canister assembly using only air.
Do not use gasoline, thinners or solvents.

1UR-FE EMISSION CONTROL: CANISTER: REMOVAL; 2015 MY ...

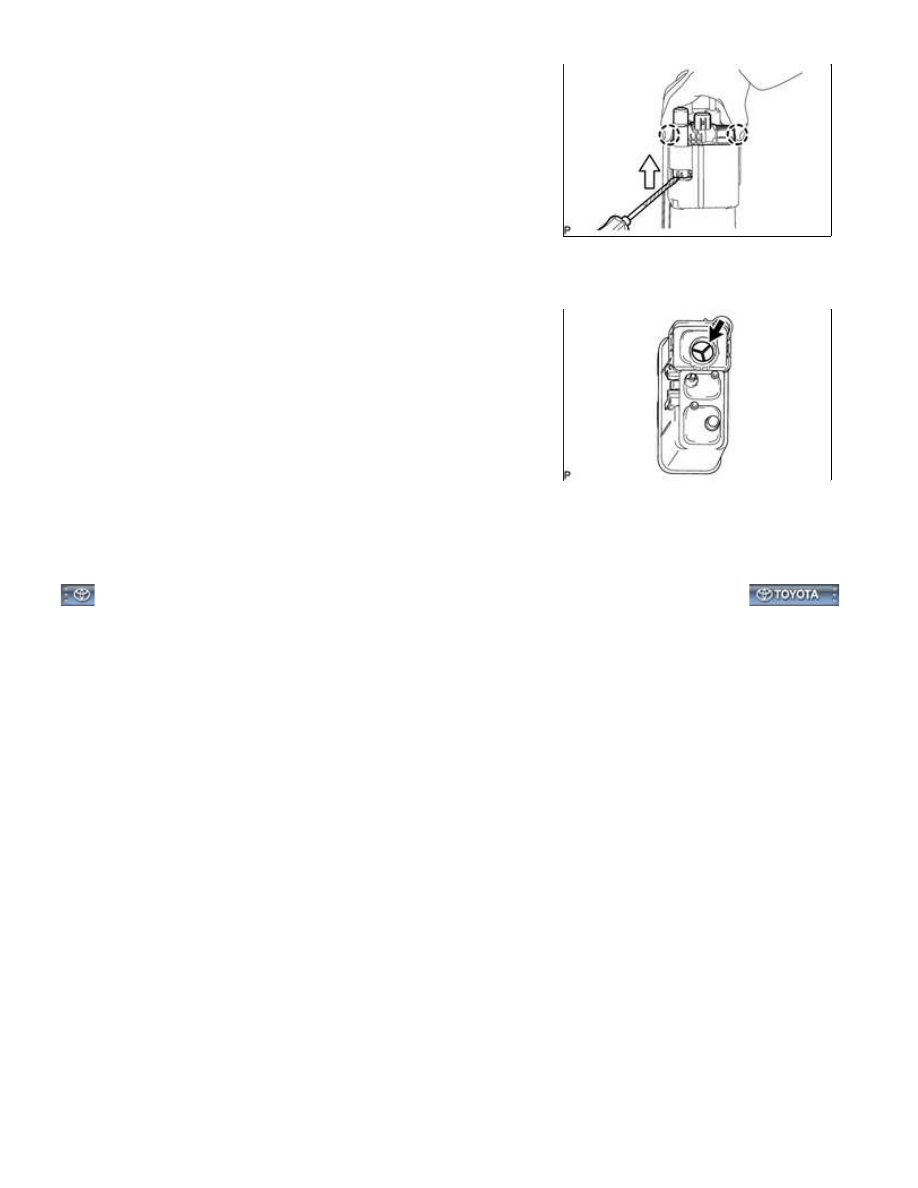

(b) While disengaging the 2 claws as shown in the illustration, push

the canister pump module upwards using a screwdriver to

remove it.

(c) Check if the charcoal canister contains foreign matter such as mud or water.

(2) Hold the charcoal canister assembly upside down to make sure that the charcoal canister assembly is

1UR-FE EMISSION CONTROL: CANISTER: REMOVAL; 2015 MY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002HXQ034X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EMISSION CONTROL: CANISTER: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

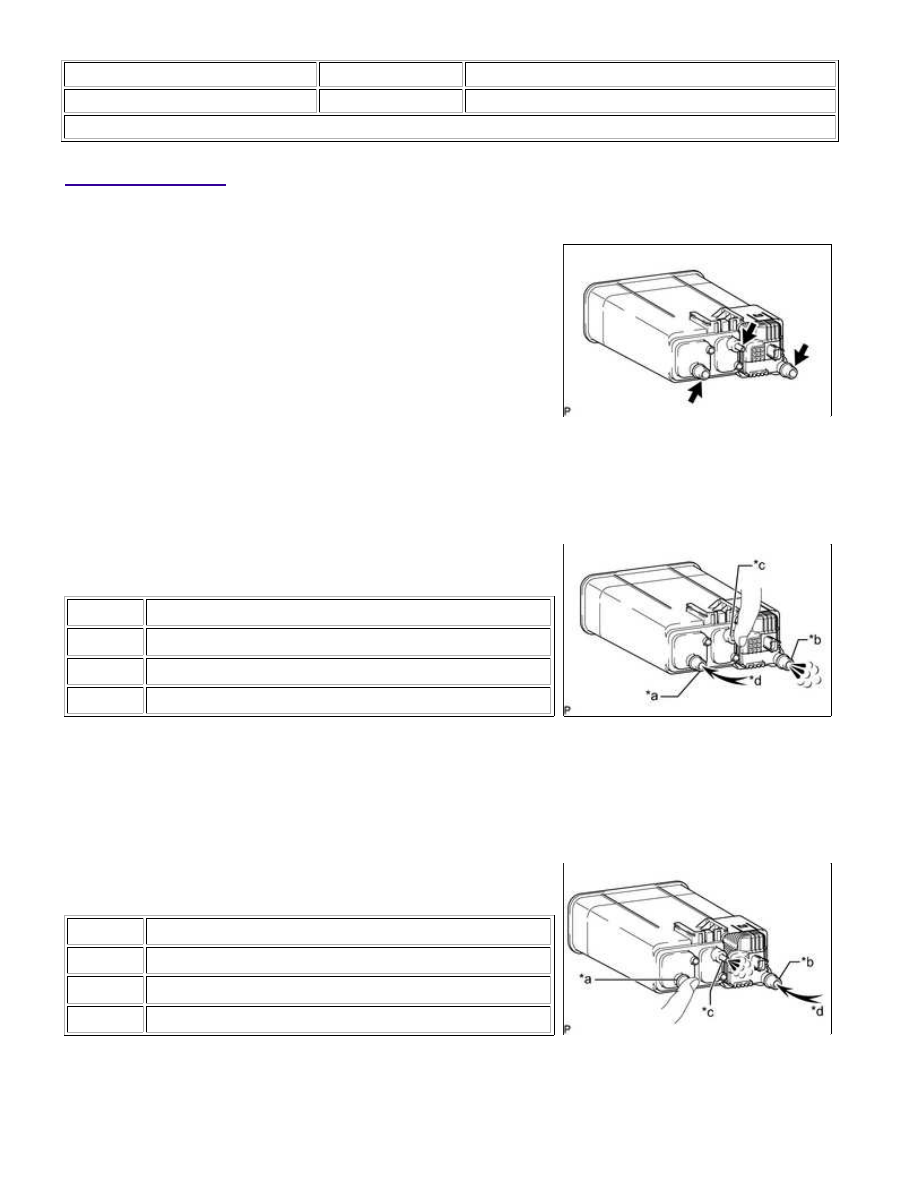

1. INSPECT CHARCOAL CANISTER ASSEMBLY

(a) Visually check the charcoal canister assembly for cracks or

damage.

If cracks or damage are found, replace the charcoal canister

assembly.

(b) Check charcoal canister assembly operation.

(1) With the purge port closed, blow 5 kPa (0.1 kgf/cm 2 , 0.7

Text in Illustration

*a

Vent Line Port

*b

Air Inlet Line Port

*c

Purge Line Port

*d

Air

If the result is not as specified, replace the charcoal canister

assembly.

(2) With the vent port closed, blow 5 kPa (0.1 kgf/cm 2 , 0.7

Text in Illustration

*a

Vent Line Port

*b

Air Inlet Line Port

*c

Purge Line Port

*d

Air

If the result is not as specified, replace the charcoal canister

assembly.

1UR-FE EMISSION CONTROL: CANISTER: INSPECTION; 2015 M...

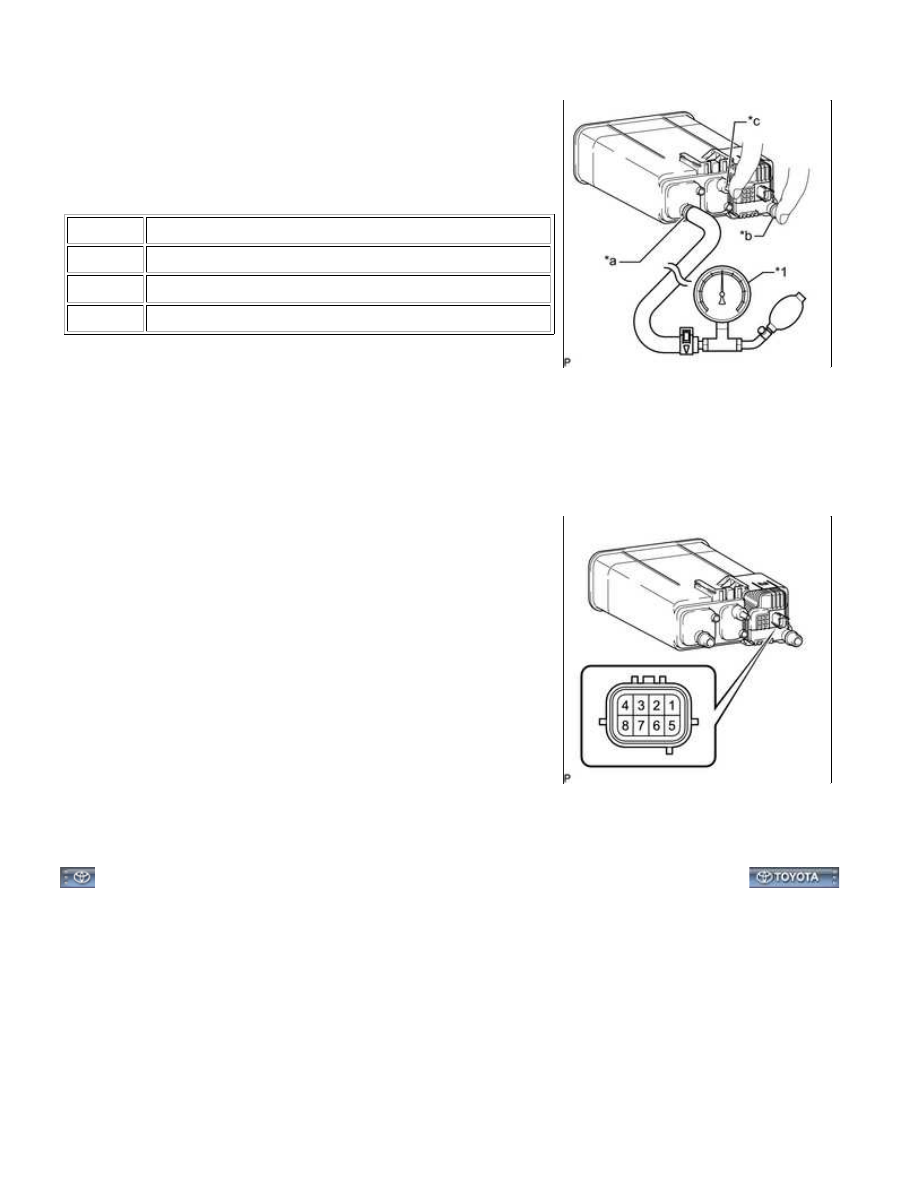

(c) Check for air leaks.

Text in Illustration

*1

Pressure Gauge

*a

Vent Line Port

*b

Air Inlet Line Port

*c

Purge Line Port

(2) With the purge line port and air inlet line port closed, apply 20 kPa (150 mmHg, 5.91 in.Hg) of

pressurized air into the vent line port, and then confirm that pressure is retained for 1 minute.

If the result is not as specified, replace the charcoal canister assembly.

(d) Check the canister pump module.

(1) Connect a positive (+) lead from the battery to terminal 5

and a negative (-) lead to terminal 1.

(2) Check that a clicking sound is heard from the canister pump module.

If the result is not as specified, replace the canister pump module.
