Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: P279E; Four Wheel Drive (4WD) Range

Signal Circuit Range / Performance; 2015 MY Tundra [08/2014 -        ]

DTC

P279E

Four Wheel Drive (4WD) Range Signal Circuit Range / Performance

DESCRIPTION

This DTC is detected if the transfer position switch 2-4 terminal and LO terminal signals are simultaneously

received.

DTC

CODE

DTC DETECTION CONDITION

DIAGNOSIS CONDITION

1.

MALFUNCTION STATUS

2.

MALFUNCTION TIME

3.

OTHER

4.

TROUBLE AREA

P279E

Ignition switch is ON and engine is running

1.

2-4 terminal signal is OFF (OPEN) and LO terminal

signal is OFF (OPEN)

2.

60 seconds or more

3.

1 trip detection logic

4.

Wire harness and

connector

4 wheel drive control

ECU

Transfer position

switch

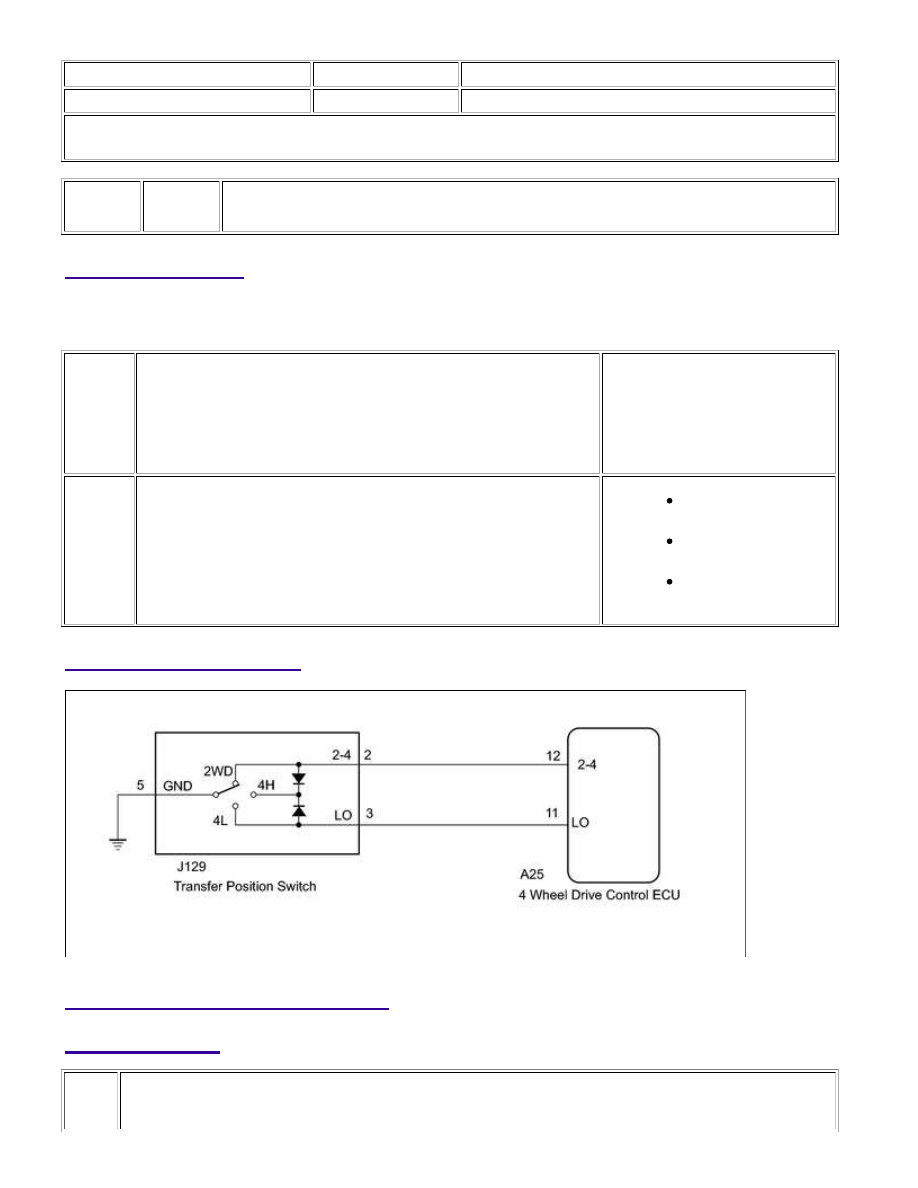

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (4 WHEEL DRIVE CONTROL ECU - TRANSFER

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

OK

POSITION SWITCH)

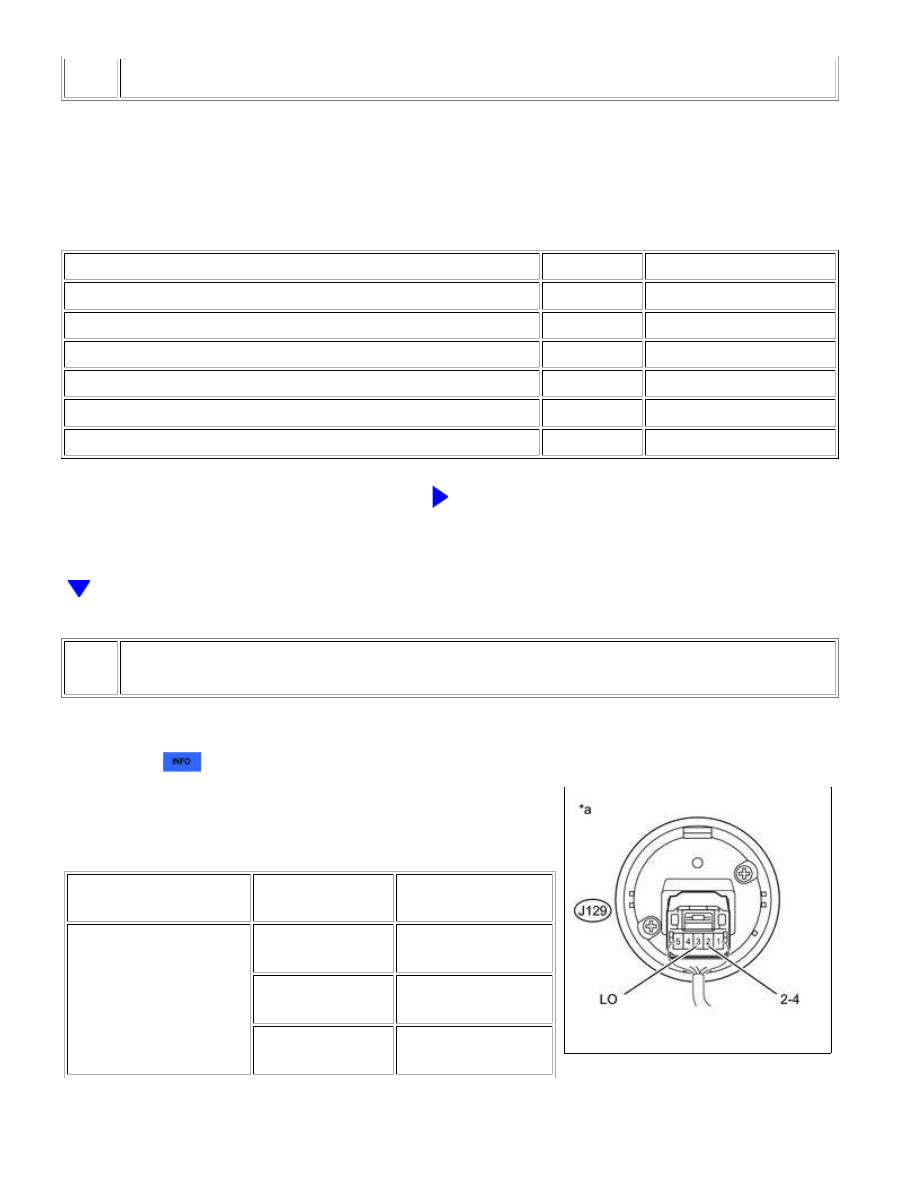

(a) Disconnect the A25 4 wheel drive control ECU connector.

(b) Disconnect the J129 transfer position switch connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A25-12 (2-4) - J129-2 (2-4)

Always

Below 1 Ω

A25-11 (LO) - J129-3 (LO)

Always

Below 1 Ω

J129-5 (GND) - Body ground

Always

Below 1 Ω

A25-12 (2-4) or J129-2 (2-4) - Body ground

Always

10 kΩ or higher

A25-11 (LO) or J129-3 (LO) - Body ground

Always

10 kΩ or higher

A25-12 (2-4) or J129-2 (2-4) - A25-11 (LO) or J129-3 (LO)

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

CHECK TRANSFER POSITION SWITCH

(a) Remove the transfer position switch with its connector still

connected



.

(b) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J129-2 (2-4) - Body

ground

Ignition switch ON

2WD position

Below 1 V

Ignition switch ON

4H position

Below 1.5 V

Ignition switch ON

4L position

10.5 to 14 V

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J129-3 (LO) - Body

ground

Ignition switch ON

2WD position

10.5 to 14 V

Ignition switch ON

4H position

Below 1.5 V

Ignition switch ON

4L position

Below 1 V

Text in Illustration

*a

Component with harness connected

(Transfer Position Switch)

NG

REPLACE TRANSFER POSITION SWITCH

OK

REPLACE 4 WHEEL DRIVE CONTROL ECU

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005KQH001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: U0100,U0122; Lost Communication

with ECM / PCM "A"; 2015 MY Tundra [08/2014 -        ]

DTC

U0100

Lost Communication with ECM / PCM "A"

DTC

U0122

Lost Communication with Vehicle Dynamics Control Module

DESCRIPTION

This DTC is detected if communication is lost between the ECM and skid control ECU.

DTC

CODE

DTC DETECTION CONDITION

DIAGNOSIS CONDITION

1.

MALFUNCTION STATUS

2.

MALFUNCTION TIME

3.

OTHER

4.

TROUBLE AREA

U0100

Ignition switch ON

1.

Communication is lost between ECM and 4 wheel drive control

ECU

2.

5 seconds or more

3.

1 trip detection logic

4.

CAN communication

system

U0122

Ignition switch ON

1.

Communication is lost between skid control ECU and 4 wheel

drive control ECU

2.

0.7 seconds or more

3.

1 trip detection logic

4.

CAN communication

system

INSPECTION PROCEDURE

NOTICE:

When the data in the ECM or skid control ECU is being overwritten, the indicator light may rapidly blink due
to the 4 wheel drive control ECU detecting a communication malfunction (blinks at 0.25 second intervals
(0.25 seconds on and 0.25 seconds off)), but this is not a malfunction.
Clear all DTCs, since DTCs are stored after the data in the ECM or skid control ECU is overwritten.

PROCEDURE

1.

RECONFIRM DTC

(a) Clear the DTCs



.

(b) Check if the same DTCs are output



.

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...
