Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005KS600BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: B1532,B156C; LVDS Signal Malfunction (from Extension Module);

2015 MY Tundra [08/2014 -        ]

DTC

B1532

LVDS Signal Malfunction (from Extension Module)

DTC

B156C

Extension Module Disconnected

DESCRIPTION

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1532

When either condition below is met:

Video signal (digital) is lost.

The stereo component tuner assembly is not connected while

the ignition switch is ON or ACC.

Communication between the navigation receiver assembly

and the stereo component tuner assembly is not possible

when the engine is started.

No. 1 navigation

wire

Stereo component

tuner assembly

Navigation receiver

assembly

Harness or

connector

B156C

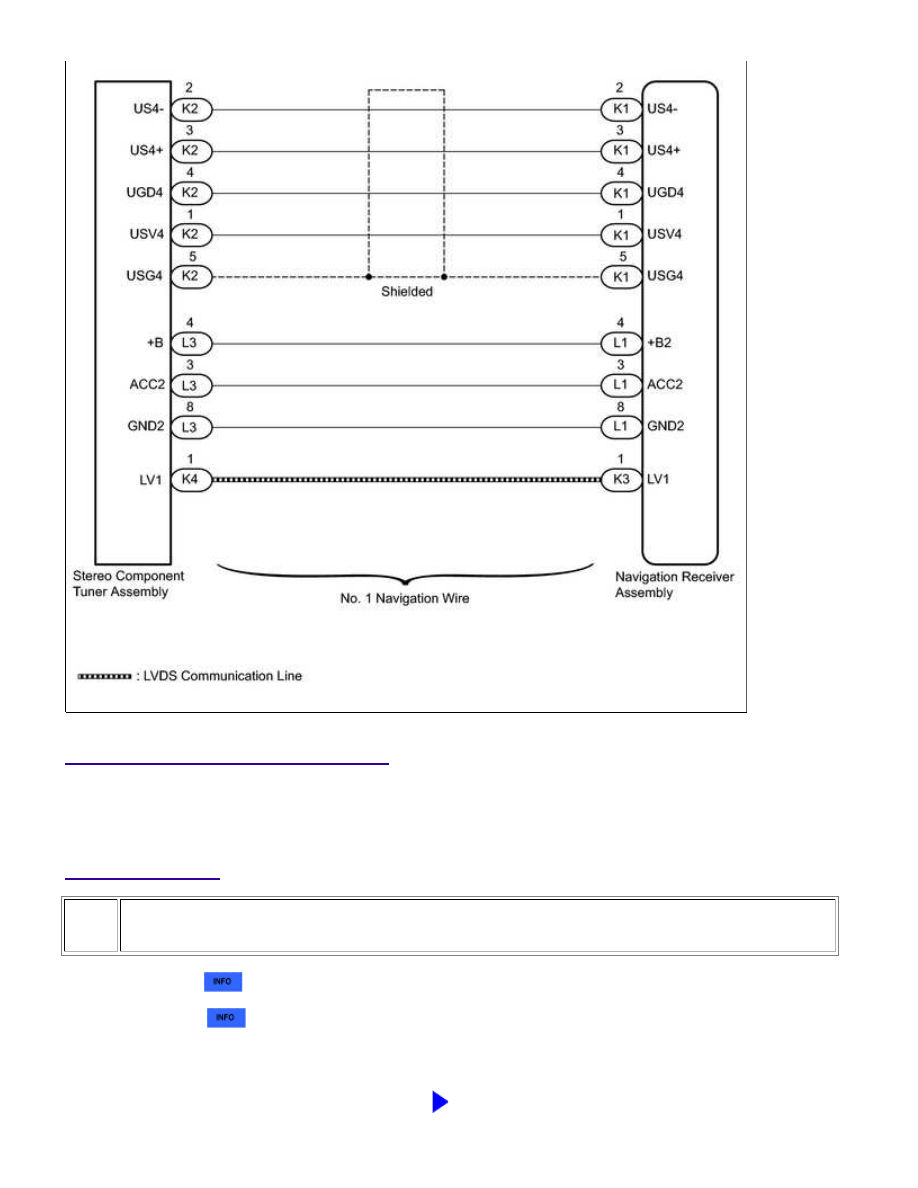

WIRING DIAGRAM

NAVIGATION: NAVIGATION SYSTEM: B1532,B156C; LVDS Signa...

INSPECTION PROCEDURE

NOTICE:

PROCEDURE

1.

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

OK:

No DTCs are output.

NG

GO TO STEP 2

NAVIGATION: NAVIGATION SYSTEM: B1532,B156C; LVDS Signa...

OK

OK

USE SIMULATION METHOD TO CHECK

2.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY - STEREO
COMPONENT TUNER ASSEMBLY)

(a) Disconnect the K1 and L1 navigation receiver assembly connectors.

(b) Disconnect the K2 and L3 stereo component tuner assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

K1-1 (USV4) - K2-1 (USV4)

Always

Below 1 Ω

K1-2 (US4-) - K2-2 (US4-)

Always

Below 1 Ω

K1-3 (US4+) - K2-3 (US4+)

Always

Below 1 Ω

K1-4 (UGD4) - K2-4 (UGD4)

Always

Below 1 Ω

K1-5 (USG4) - K2-5 (USG4)

Always

Below 1 Ω

L1-4 (+B2) - L3-4 (+B)

Always

Below 1 Ω

L1-3 (ACC2) - L3-3 (ACC2)

Always

Below 1 Ω

L1-8 (GND2) - L3-8 (GND2)

Always

Below 1 Ω

K1-1 (USV4) - Body ground

Always

10 kΩ or higher

K1-2 (US4-) - Body ground

Always

10 kΩ or higher

K1-3 (US4+) - Body ground

Always

10 kΩ or higher

K1-4 (UGD4) - Body ground

Always

10 kΩ or higher

K1-5 (USG4) - Body ground

Always

10 kΩ or higher

L1-4 (+B2) - Body ground

Always

10 kΩ or higher

L1-3 (ACC2) - Body ground

Always

10 kΩ or higher

L1-8 (GND2) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK NO. 1 NAVIGATION WIRE

(a) Replace the No. 1 navigation wire with a known good one.

NAVIGATION: NAVIGATION SYSTEM: B1532,B156C; LVDS Signa...

for Column Shift Type:

for Floor Shift Type:

(b) Clear the DTCs



.

(c) Check for DTCs



.

OK:

No DTCs are output.

NG

GO TO STEP 4

OK

END (NO. 1 NAVIGATION WIRE IS DEFECTIVE)

4.

CHECK STEREO COMPONENT TUNER ASSEMBLY

(a) Replace the stereo component tuner assembly with a known good one.

for Column Shift Type:

for Floor Shift Type:

(b) Clear the DTCs



.

(c) Check for DTCs



.

OK:

No DTCs are output.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

A

END (STEREO COMPONENT TUNER ASSEMBLY IS

DEFECTIVE)
