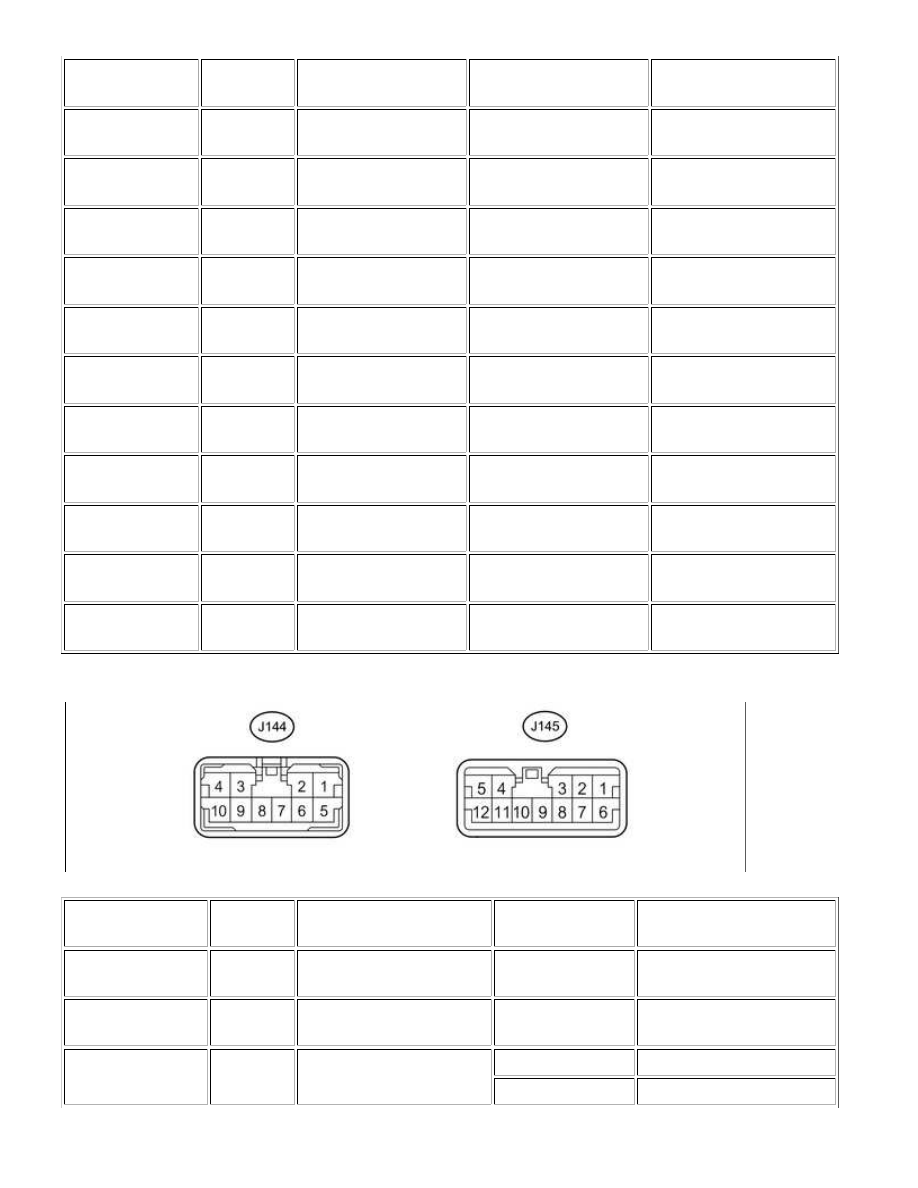

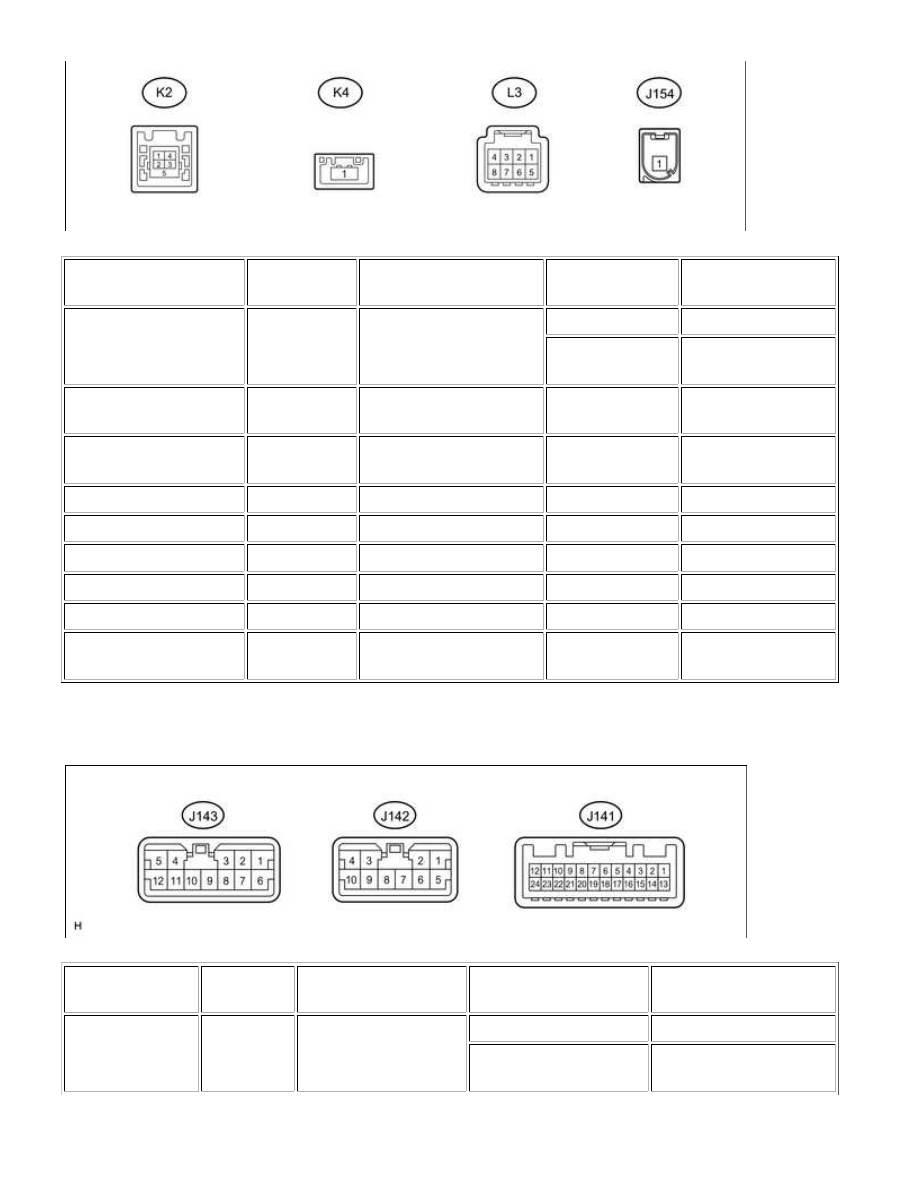

TERMINAL NO. (SYMBOL) WIRING COLOR TERMINAL DESCRIPTION CONDITION SPECIFIED CONDITION J135-26 (VAR+) - J135-27 (VA-) B - Y Sound signal (Right) External device playing (When stereo jack used) A waveform synchronized with sound is output J135-27 (VA-) - J133-7 (GND1) Y - W-B Sound signal ground Always Below 1 V J135-28 (VAL+) - J135-27 (VA-) L - Y Sound signal (Left) External device playing (When stereo jack used) A waveform synchronized with sound is output L1-3 (ACC2) - J133-7 (GND1)*4 Y - W-B Power source (ACC) Ignition switch off Below 1 V Ignition switch ACC 11 to 14 V L1-4 (+B2) - J133-7 (GND1)*4 R - W-B Power source (+B) Always 11 to 14 V L1-8 (GND2) - Body ground*4 B - Body ground Ground Always Below 1 V J116-1 (USV1) # Power source - - J116-2 (US1-) # Data signal - - J116-3 (US1+) # Data signal - - J116-4 (UGD1) # Ground - - J116-5 (USG1) # Shield ground - - K1-1 (USV4)*4 # Power source - - K1-2 (US4-)*4 # Data signal - - K1-3 (US4+)*4 # Data signal - - K1-4 (UGD4)*4 # Ground - - K1-5 (USG4)*4 # Shield ground - - K3-1 (LV1)*4 # LVDS communication signal - - J151-1 # - - - J151-3 # - - - J151-5 - J133-7 (GND1) # - W-B Radio switch on and AM or FM selected 11 to 14 V *1: for 7 or 9 Speakers *2: except 4 Speakers *3: for 12 Speakers *4: w/ SDARS System *5: for 4 Speakers *6: except 12 Speakers #: There is no wire color information 2. STEREO COMPONENT TUNER ASSEMBLY (w/ SDARS System) NAVIGATION: NAVIGATION SYSTEM: TERMINALS OF ECU; 20... |
