NAVIGATION: NAVIGATION RECEIVER (for Column Shift Type):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZVH00OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION RECEIVER (for Column Shift Type): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE CENTER LOWER INSTRUMENT COVER

4. REMOVE AIR CONDITIONING CONTROL ASSEMBLY

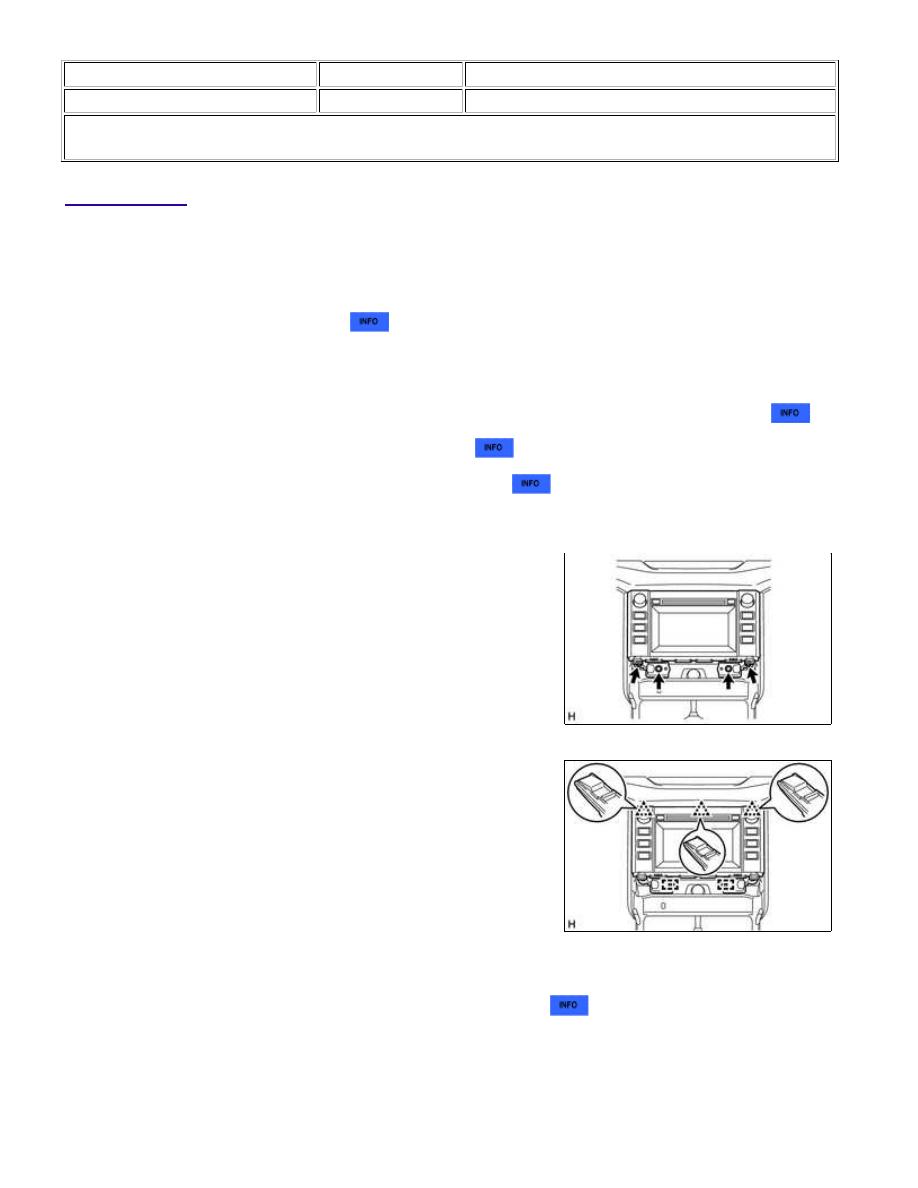

5. REMOVE NAVIGATION RECEIVER ASSEMBLY

(a) Remove the 4 bolts.

(b) Pull the navigation receiver assembly with bracket to detach the

(c) Disconnect each connector and remove the navigation receiver assembly with bracket.

6. REMOVE NO. 1 NAVIGATION WIRE (w/ Satellite Radio)

7. REMOVE NO. 1 RADIO RECEIVER BRACKET

NAVIGATION: NAVIGATION RECEIVER (for Column Shift Type): ...

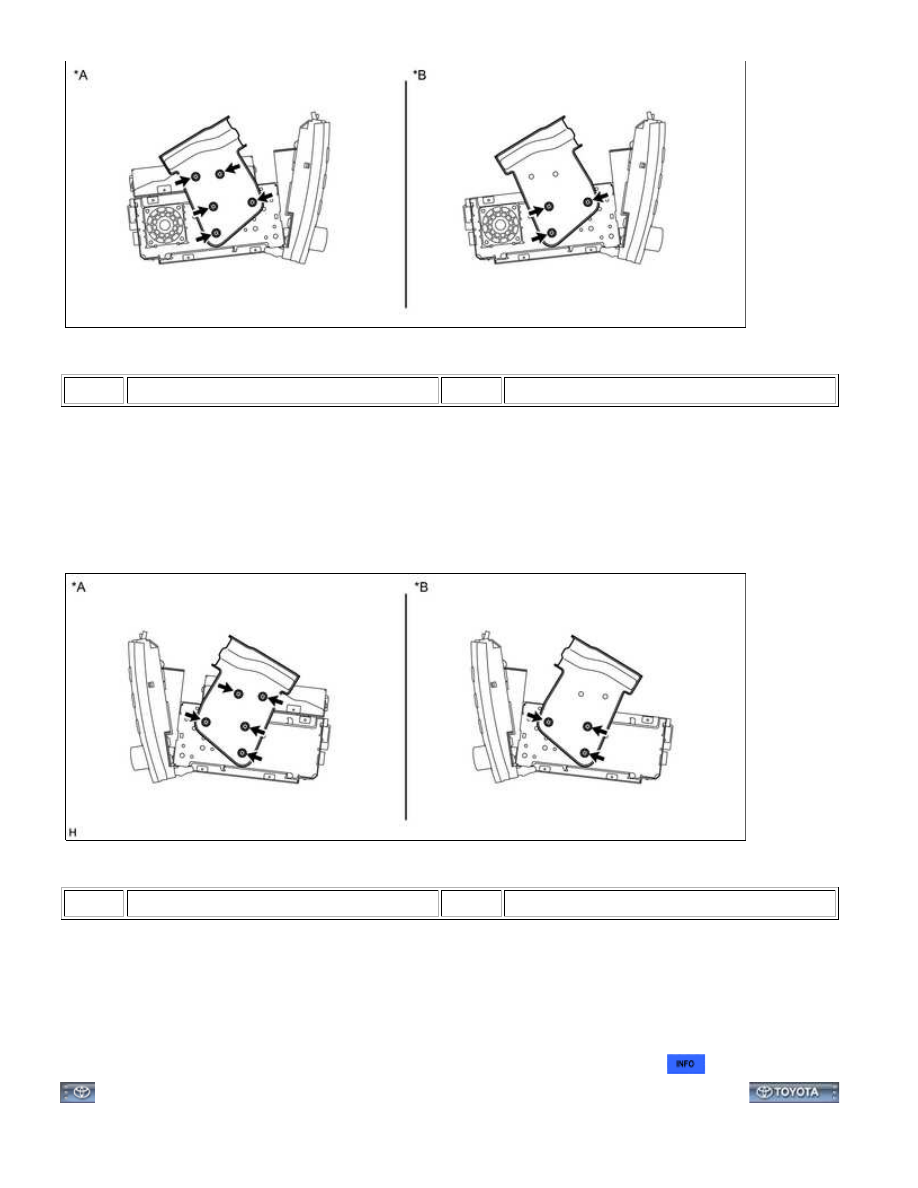

Text in Illustration

*A

w/ Satellite Radio

*B

w/o Satellite Radio

(a) w/ Satellite Radio:

Remove the 5 bolts and No. 1 radio receiver bracket.

(b) w/o Satellite Radio:

Remove the 3 bolts and No. 1 radio receiver bracket.

8. REMOVE NO. 2 RADIO RECEIVER BRACKET

Text in Illustration

*A

w/ Satellite Radio

*B

w/o Satellite Radio

(a) w/ Satellite Radio:

Remove the 5 bolts and No. 2 radio receiver bracket.

(b) w/o Satellite Radio:

Remove the 3 bolts and No. 2 radio receiver bracket.

9. REMOVE STEREO COMPONENT TUNER ASSEMBLY (w/ Satellite Radio)

NAVIGATION: NAVIGATION RECEIVER (for Column Shift Type): ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZVF00OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION RECEIVER (for Column Shift Type): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

1. INSTALL STEREO COMPONENT TUNER ASSEMBLY (w/ Satellite Radio)

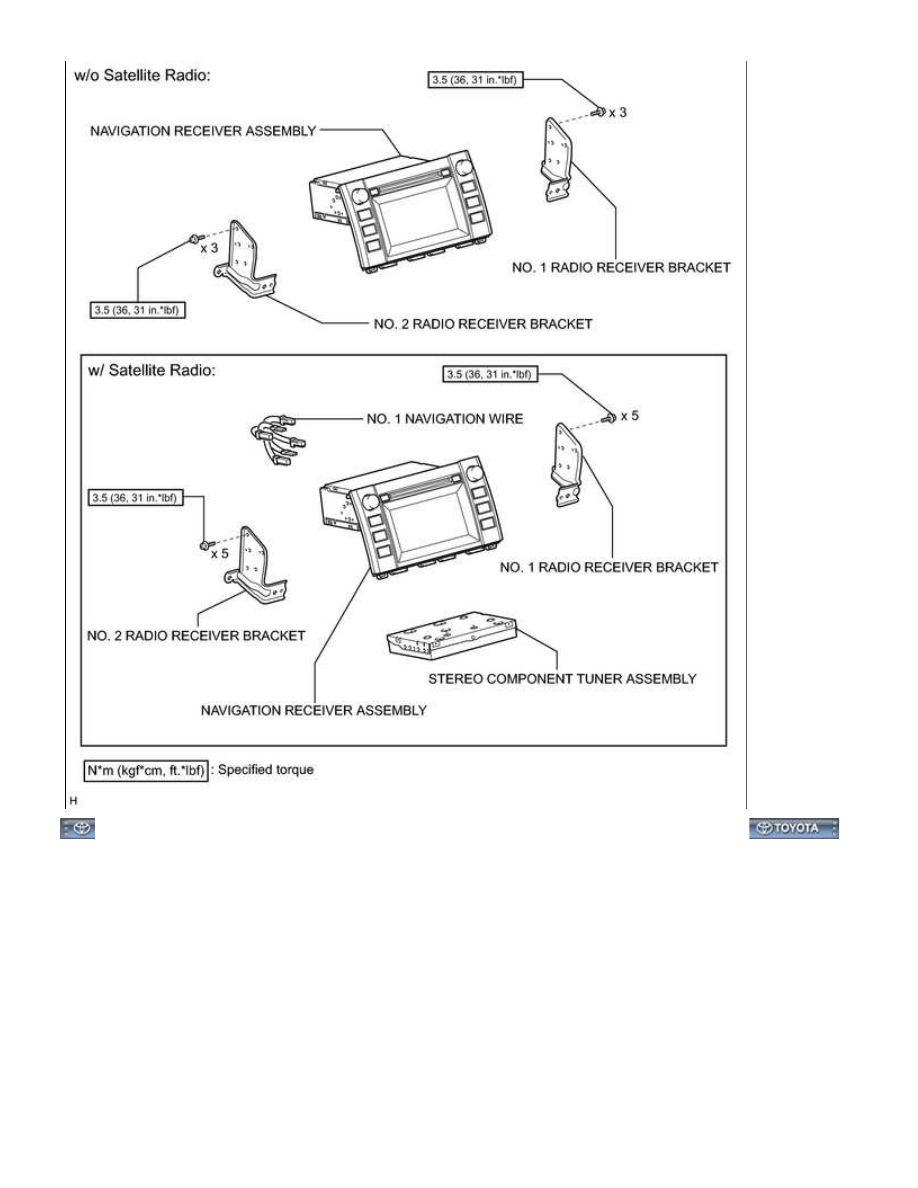

2. INSTALL NO. 2 RADIO RECEIVER BRACKET

(a) w/o Satellite Radio:

Install the No. 2 radio receiver bracket with the 3 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

(b) w/ Satellite Radio:

Install the No. 2 radio receiver bracket with the 5 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

3. INSTALL NO. 1 RADIO RECEIVER BRACKET

(a) w/o Satellite Radio:

Install the No. 1 radio receiver bracket with the 3 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

(b) w/ Satellite Radio:

Install the No. 1 radio receiver bracket with the 5 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

4. INSTALL NO. 1 NAVIGATION WIRE (w/ Satellite Radio)

5. INSTALL NAVIGATION RECEIVER ASSEMBLY

(a) Connect each connector.

(b) Insert the navigation receiver assembly with bracket and attach the 2 guides and 3 clips on its backside.

NOTICE:

When inserting the navigation receiver, do not press its knobs.

(c) Install the navigation receiver assembly with bracket with the 4 bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

6. INSTALL AIR CONDITIONING CONTROL ASSEMBLY

7. INSTALL CENTER LOWER INSTRUMENT COVER

8. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
