Toyota Tundra (2015 year). Manual - part 35

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZV600KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: STEERING PAD SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

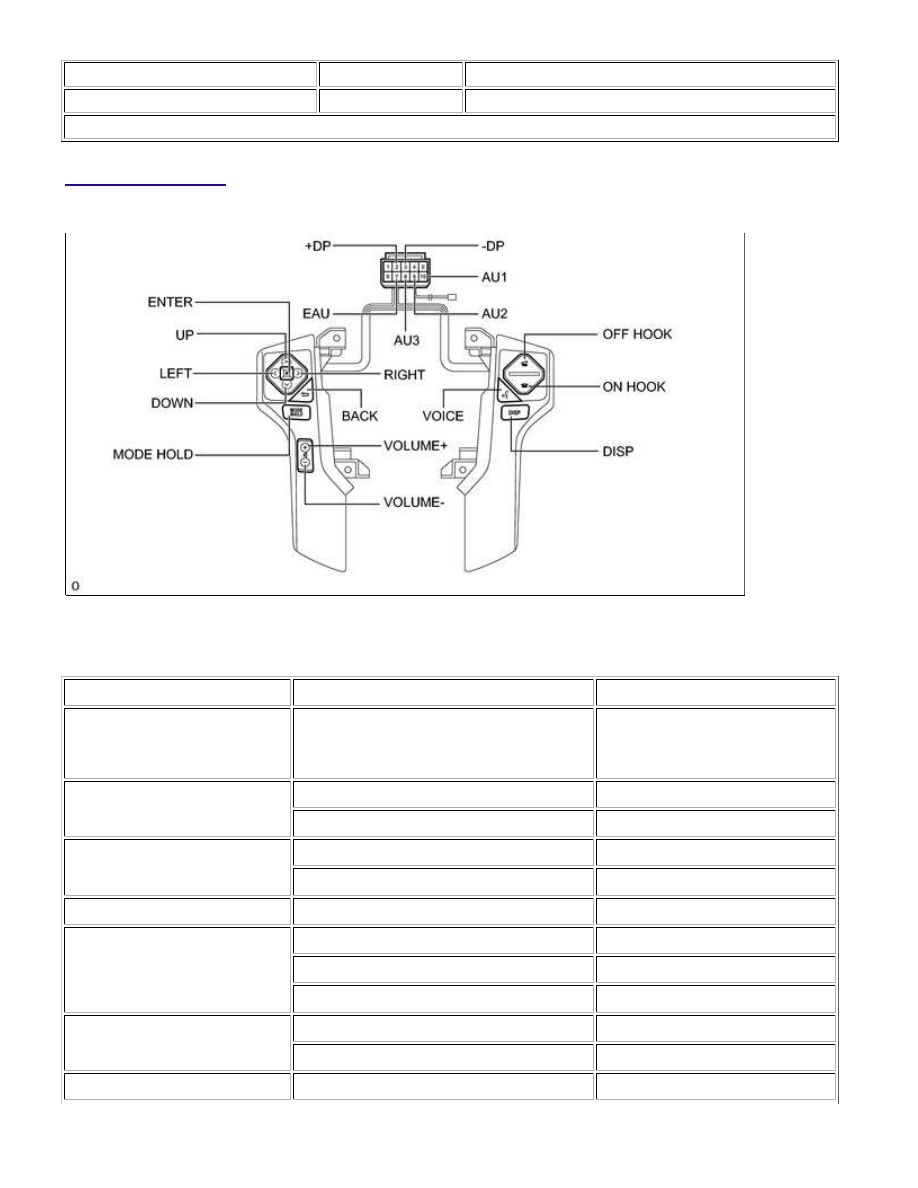

1. INSPECT STEERING PAD SWITCH ASSEMBLY

(a) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

8 (AU3) - 7 (EAU)

9 (AU2) - 7 (EAU)

10 (AU1) - 7 (EAU)

No switch is pushed

100 kΩ or higher

8 (AU3) - 7 (EAU)

RIGHT switch pushed

1000 Ω

LEFT switch is pushed

3110 Ω

8 (AU3) - 7 (EAU)

ENTER switch pushed

Below 2.5 Ω

BACK switch pushed

329 Ω

9 (AU2) - 7 (EAU)

MODE HOLD switch is pushed

Below 2.5 Ω

9 (AU2) - 7 (EAU)

OFF HOOK switch is pushed

1000 Ω

ON HOOK switch is pushed

329 Ω

VOICE switch is pushed

3110 Ω

10 (AU1) - 7 (EAU)

VOLUME+ switch is pushed

1000 Ω

VOLUME- switch is pushed

3110 Ω

10 (AU1) - 7 (EAU)

UP switch pushed

Below 2.5 Ω

AUDIO / VISUAL: STEERING PAD SWITCH: INSPECTION; 2015 ...

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

DOWN switch pushed

329 Ω

2 (+DP) - 3 (-DP)

DISP switch is pushed

Below 2.5 Ω

If the result is not as specified, replace the steering pad switch assembly.

AUDIO / VISUAL: STEERING PAD SWITCH: INSPECTION; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZV500NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: STEERING PAD SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL STEERING PAD SWITCH ASSEMBLY

(a) Attach the 6 guides and 2 claws to install the steering pad switch assembly.

(b) Install the 4 screws.

(c) Connect each connector.

2. INSTALL STEERING PAD

3. INSTALL LOWER NO. 3 STEERING WHEEL COVER

4. INSTALL LOWER NO. 2 STEERING WHEEL COVER

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

6. INSPECT STEERING PAD

7. CHECK SRS WARNING LIGHT

AUDIO / VISUAL: STEERING PAD SWITCH: INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZVA00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

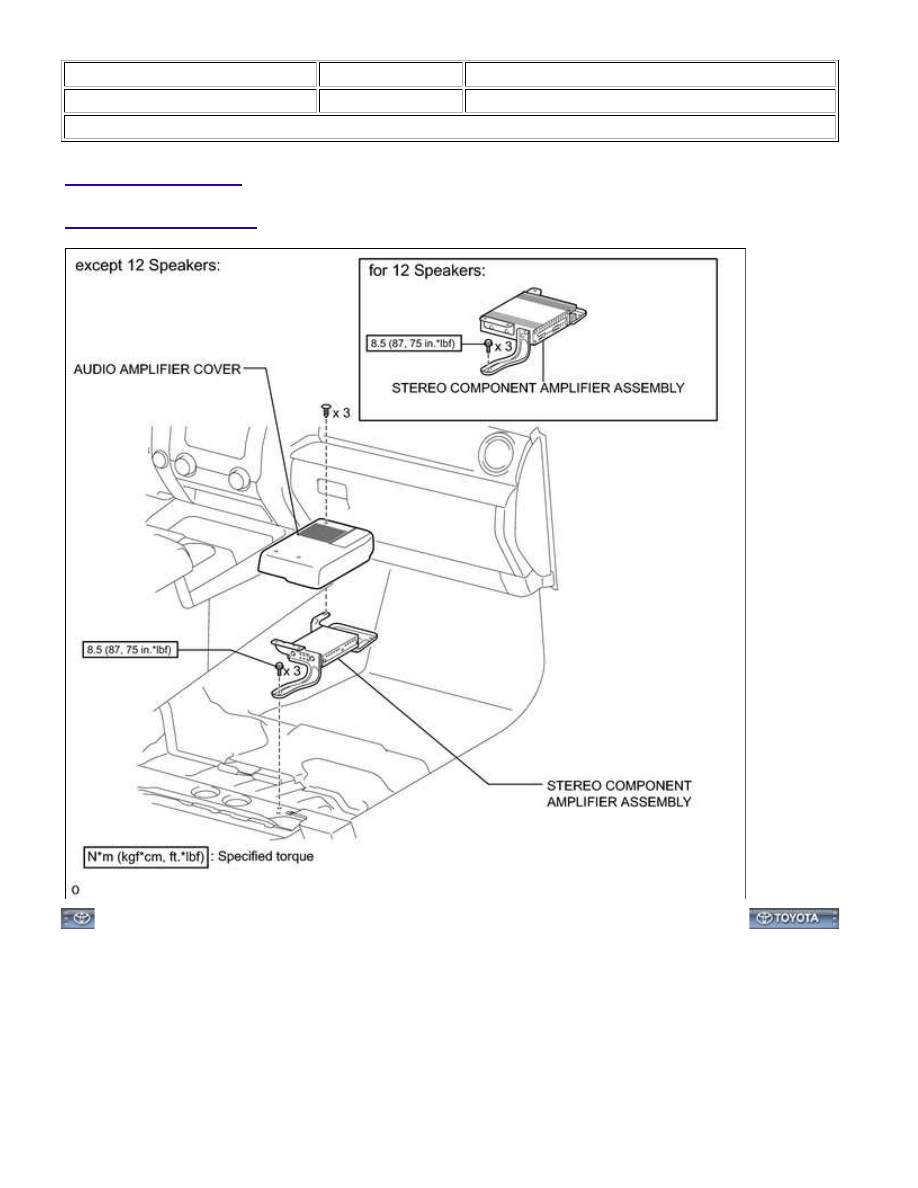

Title: AUDIO / VISUAL: STEREO COMPONENT AMPLIFIER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

AUDIO / VISUAL: STEREO COMPONENT AMPLIFIER: COMPO...
