b. Using a screwdriver, slide the drive cable in the direction indicated by the arrow in the illustration

to install it.

HINT:

Tape the screwdriver tip before use.

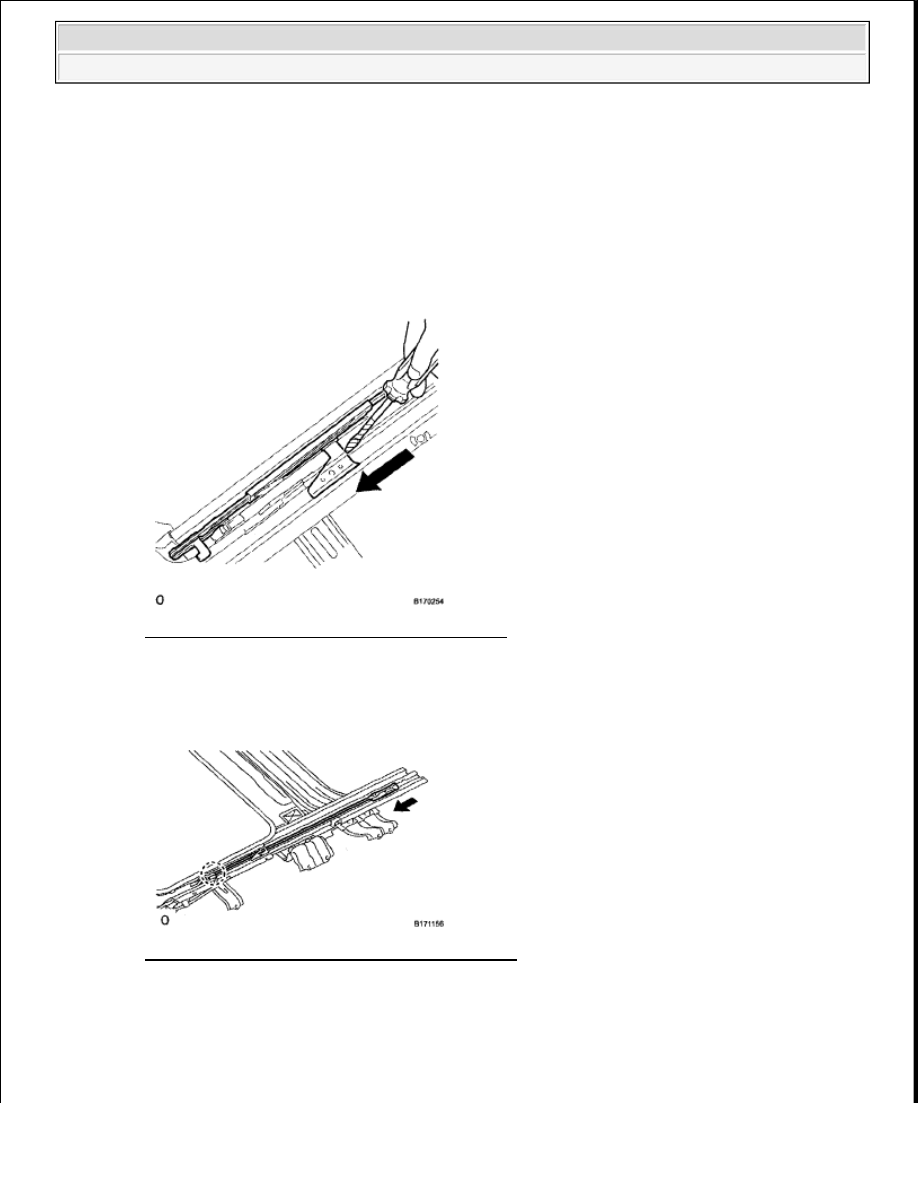

Fig. 35: Sliding Drive Cable Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Slide each roof wind deflector lifter link in the direction indicated by the arrow in the illustration to

install it, then attach the claw.

Fig. 36: Sliding Roof Wind Deflector Lifter Link
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Attach the 4 claws to install the 4 roof wind deflector panel guide clips.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra































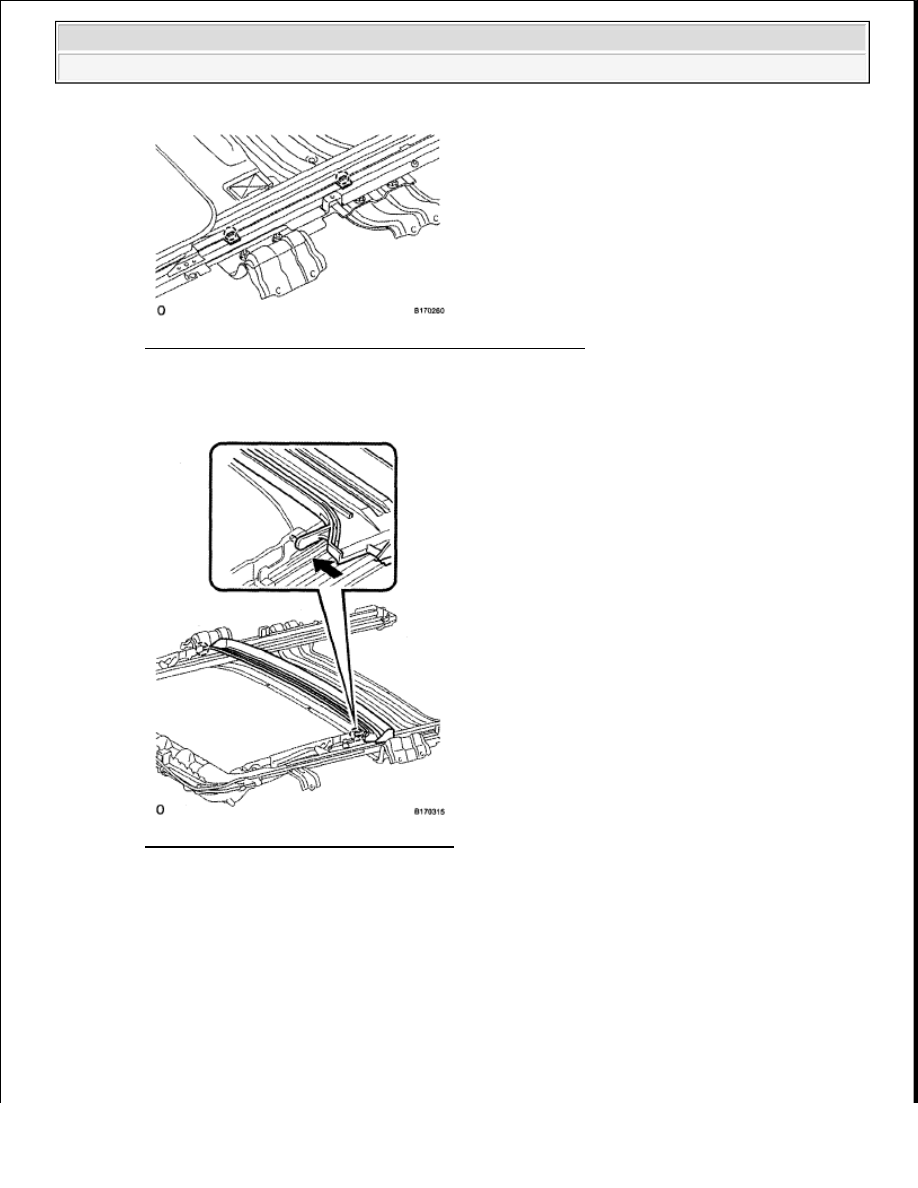

Fig. 37: Identifying Claws On Roof Wind Deflector Panel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Attach the 2 claws to install the drip channel.

Fig. 38: Identifying Drip Channel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. ADJUST SLIDING ROOF DRIVE CABLE SUB-ASSEMBLY

a. Using a screwdriver, align the matchmarks by sliding the drive cable in the directions indicated by

the arrow in the illustration.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra































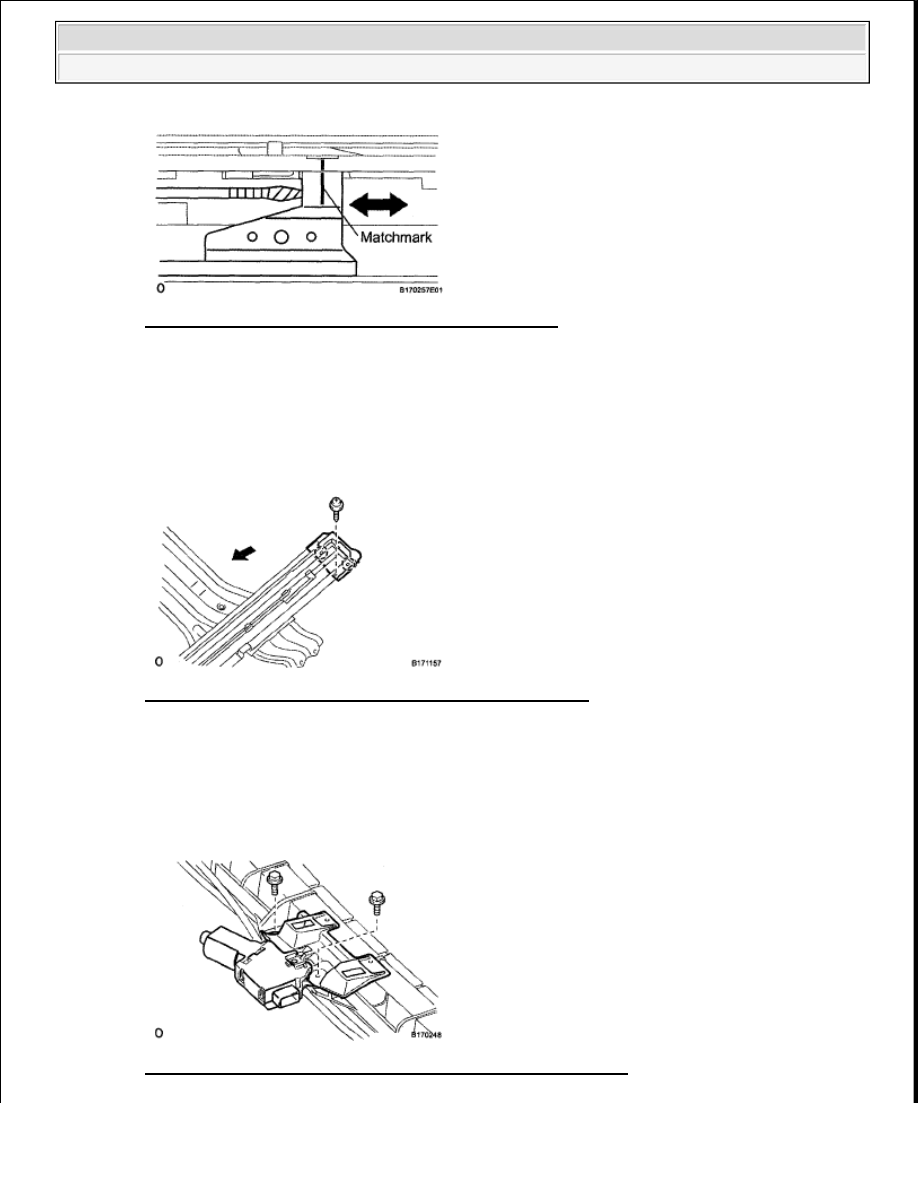

Fig. 39: Aligning Matchmarks By Sliding Drive Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL SUNSHADE TRIM SUB-ASSEMBLY

a. Insert the sunshade trim into the sliding roof housing.

b. Attach the 4 claws to install the sliding roof piece LH and RH.

c. Install the 2 screws.

Fig. 40: Identifying Sunshade Trim Sub-Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL SLIDING ROOF DRIVE GEAR SUB-ASSEMBLY

a. Install the drive gear and room light bracket with the 2 bolts.

Torque: 5.4 N*m (5.5 kgf*cm, 48 in.*lbf)

Fig. 41: Identifying Room Light Bracket Bolts And Drive Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra































INSTALLATION

1. INSTALL SLIDING ROOF HOUSING SUB-ASSEMBLY

a. Temporarily install the housing with the 10 bolts (vehicle body side) and 6 nuts.

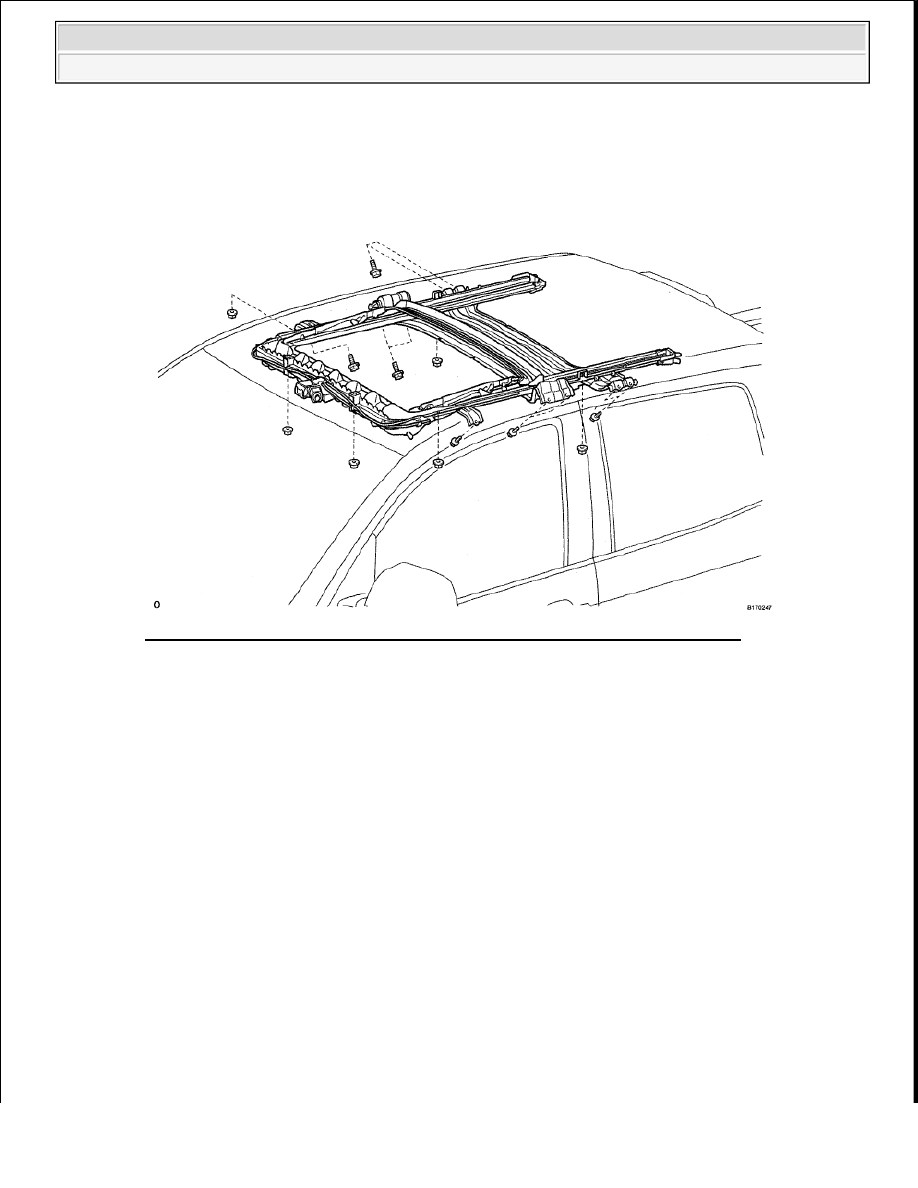

Fig. 42: Identifying Sliding Roof Housing Sub-Assembly With Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Tighten the 6 nuts.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

c. Tighten the 10 bolts.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

d. Connect the 4 sliding roof drain hoses.

NOTE:

The clip must face toward the outside of the vehicle and also be
above the lower surface of the sliding roof housing when installing
the drain hoses.
