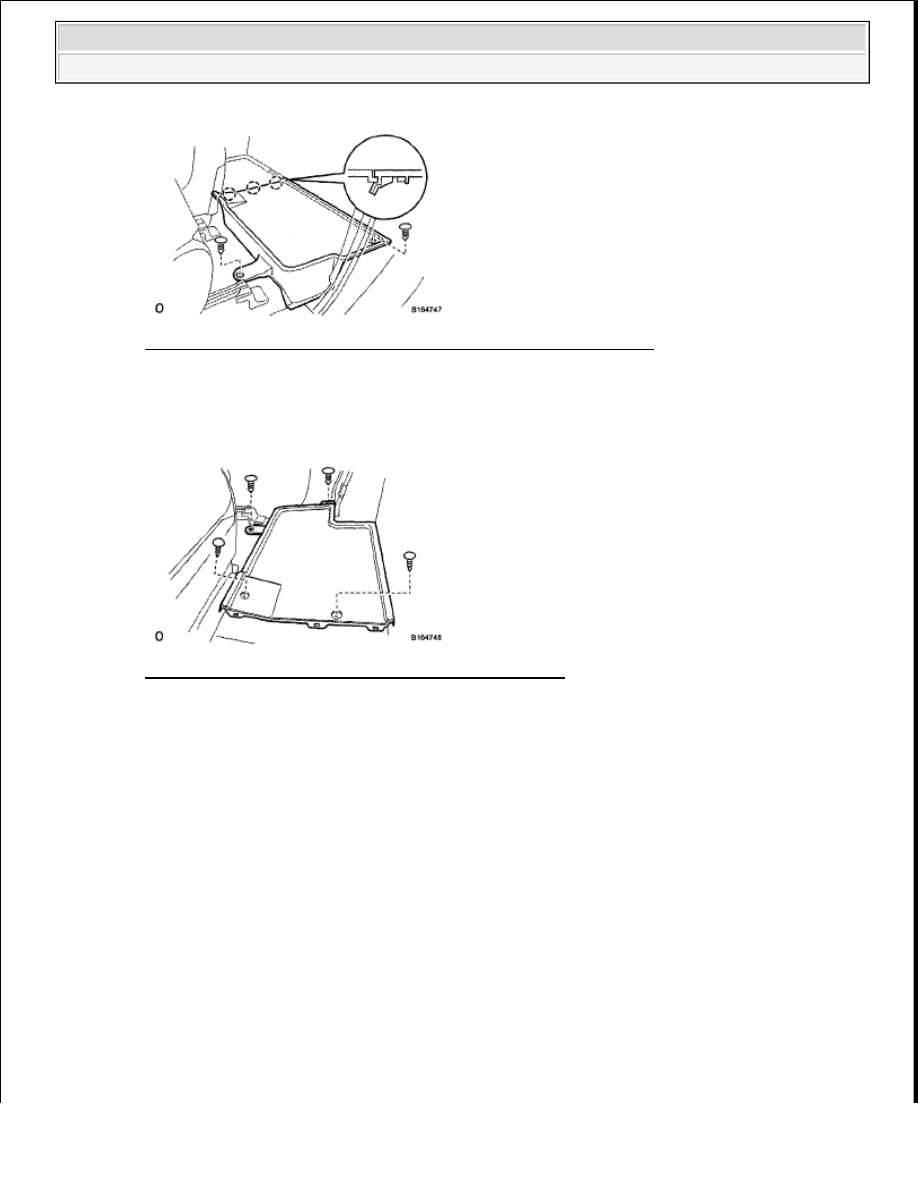

Fig. 152: Identifying Luggage Compartment Box Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE LUGGAGE COMPARTMENT BOX RH

a. Remove the 4 clips and luggage compartment box.

Fig. 153: Identifying Luggage Compartment Box Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE FRONT PILLAR GARNISH LH

a. Using a screwdriver, detach the 2 claws and remove the 2 assist grip plugs.

HINT:

Tape the screwdriver tip before use.

b. Remove the 2 bolts and assist grip.

c. Detach the claw and remove the front pillar garnish.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

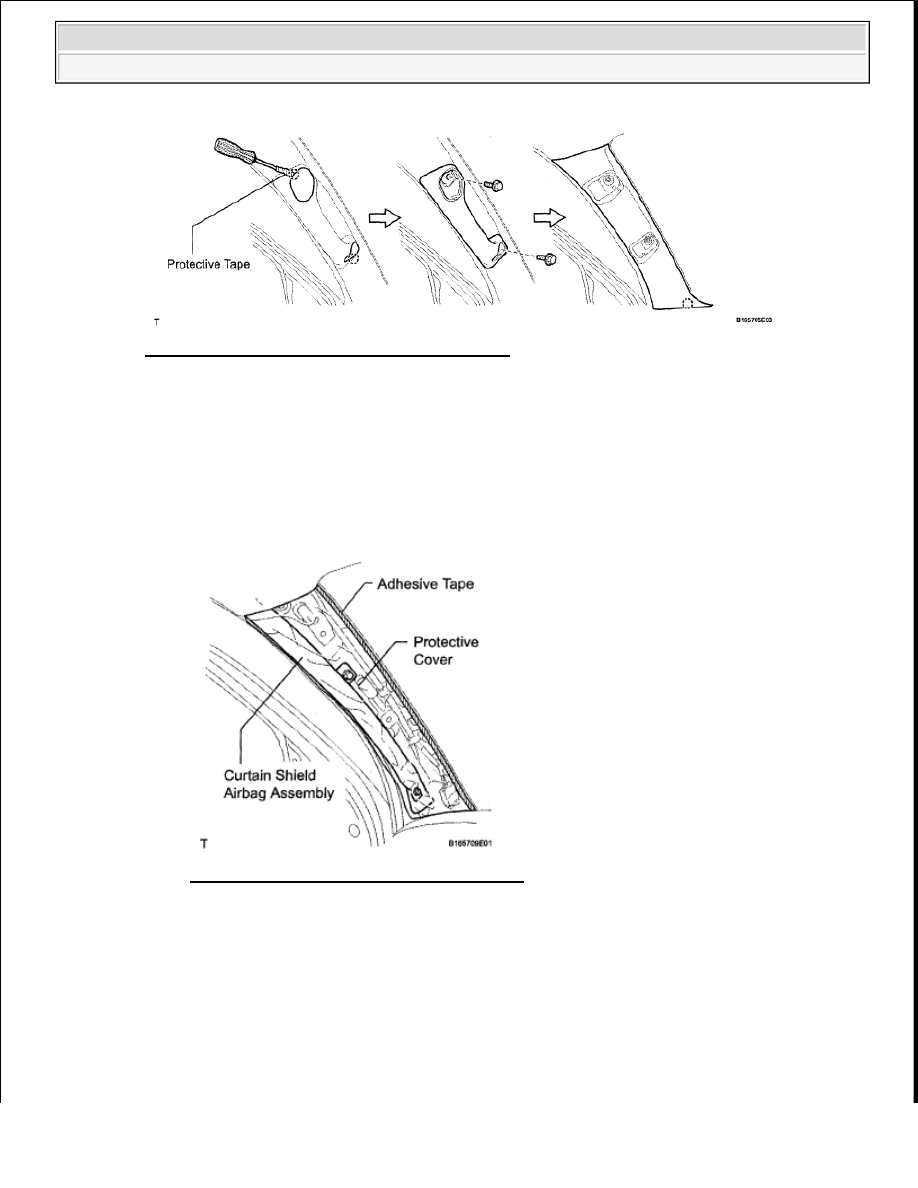

Fig. 154: Identifying Front Pillar Garnish Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Protect the curtain shield airbag.

1. Thoroughly cover the airbag with a cloth or nylon sheet and fix the ends of the cover with

adhesive tape, as shown in the illustration.

Fig. 155: Identifying Curtain Shield Airbag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE FRONT PILLAR GARNISH RH

HINT:

Use the same procedures described for the LH side.

16. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

a. Detach the 2 claws and remove the cover.

NOTE:

Cover the curtain shield airbag with a protective cover as soon
as the front pillar garnish is removed.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

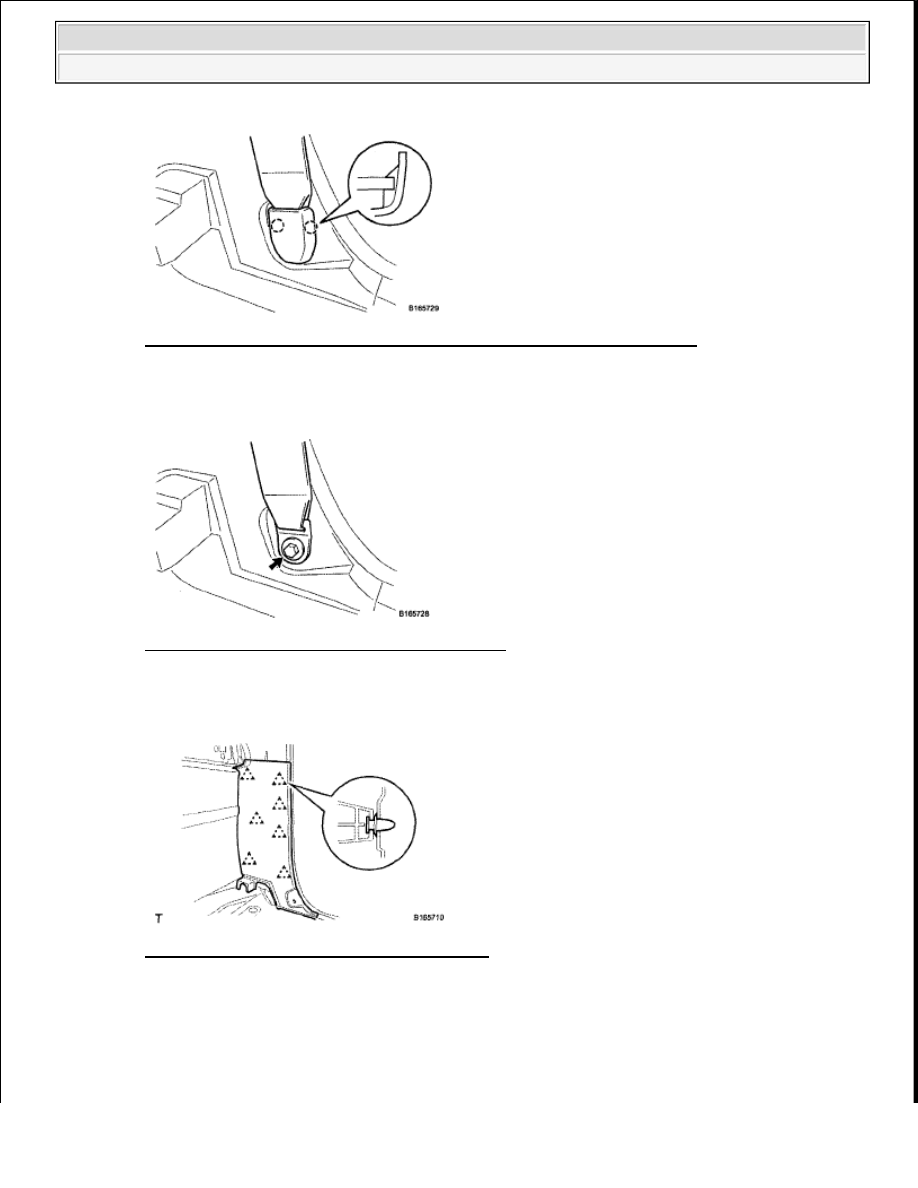

Fig. 156: Identifying Lower Quarter Trim Panel Assembly Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and outer lap belt anchor.

Fig. 157: Locating Outer Lap Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 7 clips and remove the quarter trim panel.

Fig. 158: Locating Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

a. Detach the 2 claws and remove the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

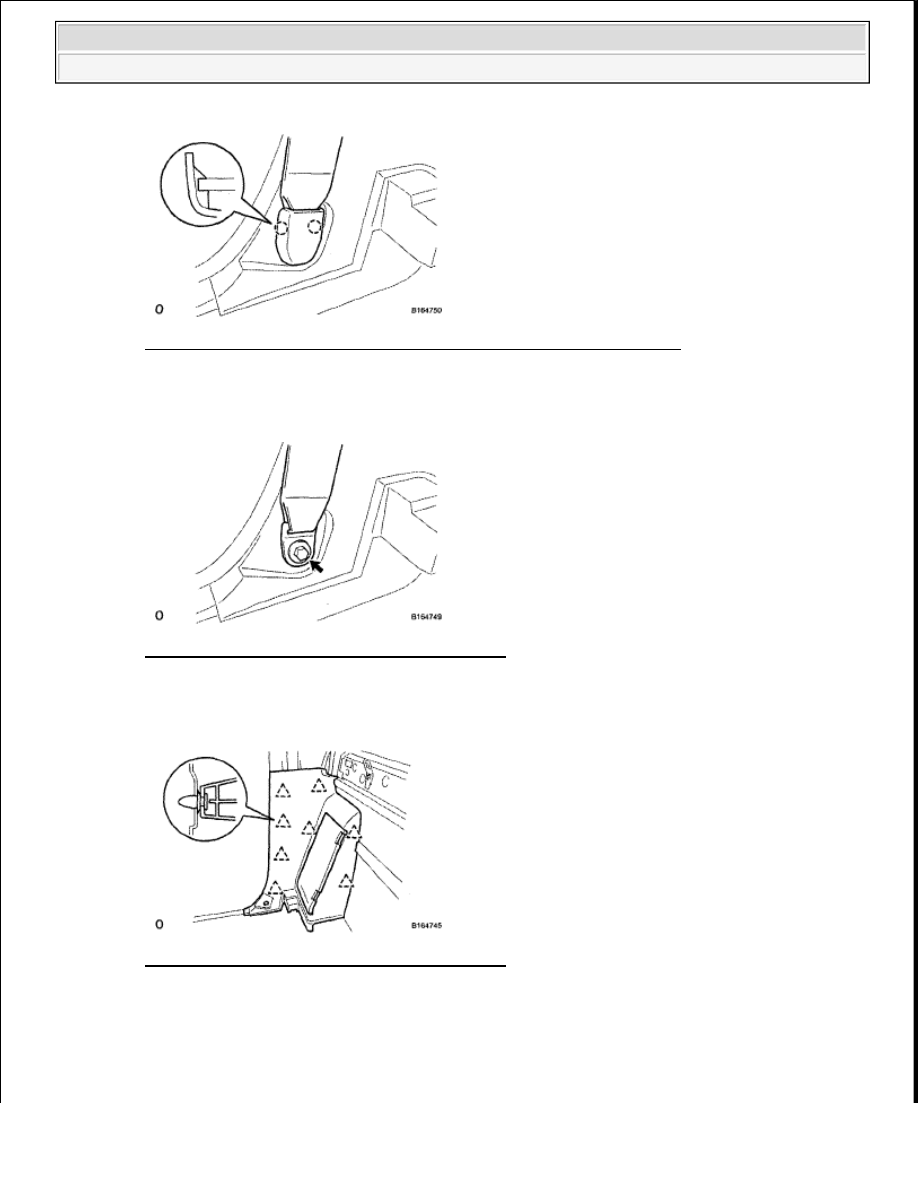

Fig. 159: Locating Lower Quarter Trim Panel Assembly Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and outer lap belt anchor.

Fig. 160: Locating Outer Lap Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 8 clips and remove the quarter trim panel.

Fig. 161: Identifying Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY LH

a. Using a screwdriver, detach the claw and remove the cover.

HINT:
