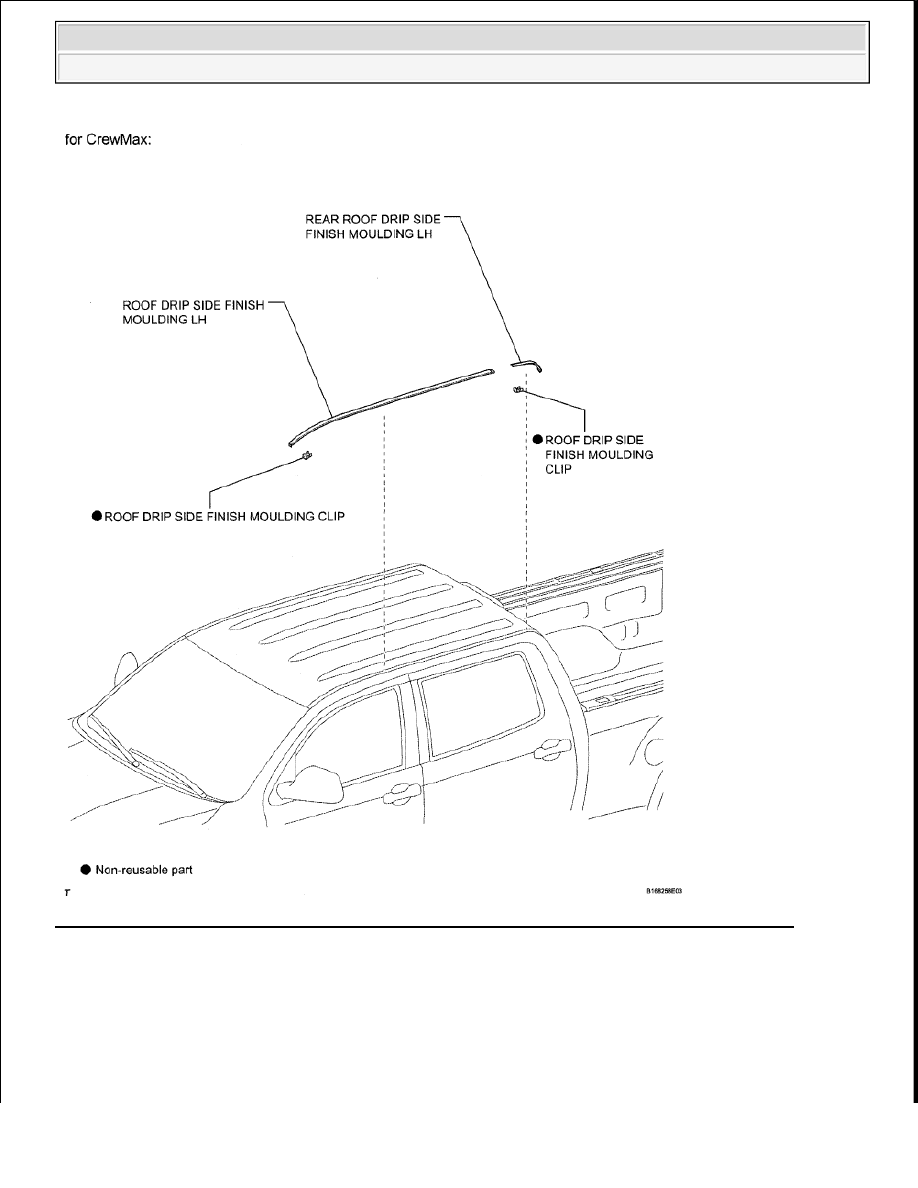

Fig. 164: Identifying Roof Drip Side Finish Moulding Replacement Components - For CrewMax
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

































When removing the moulding, heat the vehicle body and moulding using a heat light.



When replacing a clip, heat the vehicle body and clip using a heat light.

Standard heating temperature

STANDARD HEATING TEMPERATURE CHART

Fig. 165: Detaching Clip And Remove Moulding
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. REMOVE REAR ROOF DRIP SIDE FINISH MOULDING LH

a. Put protective tape around the moulding.

b. Using a heat light, heat the moulding.

c. Using a moulding remover, detach the clip and remove the moulding.

2. REMOVE ROOF DRIP SIDE FINISH MOULDING LH

a. Put protective tape around the moulding.

Item

Temperature

Vehicle Body

40 to 60°C (104 to 140°F)

Moulding

20 to 30°C (68 to 86°F)

Clip

20 to 30°C (68 to 86°F)

NOTE:

Do not heat the vehicle body, moulding and clip excessively.

NOTE:

Do not heat the moulding and vehicle body excessively.

NOTE:



Do not remove the clip from the vehicle body.



If the clip is damaged or removed accidentally, replace it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































b. Using a moulding remover, detach the clip and remove the moulding.

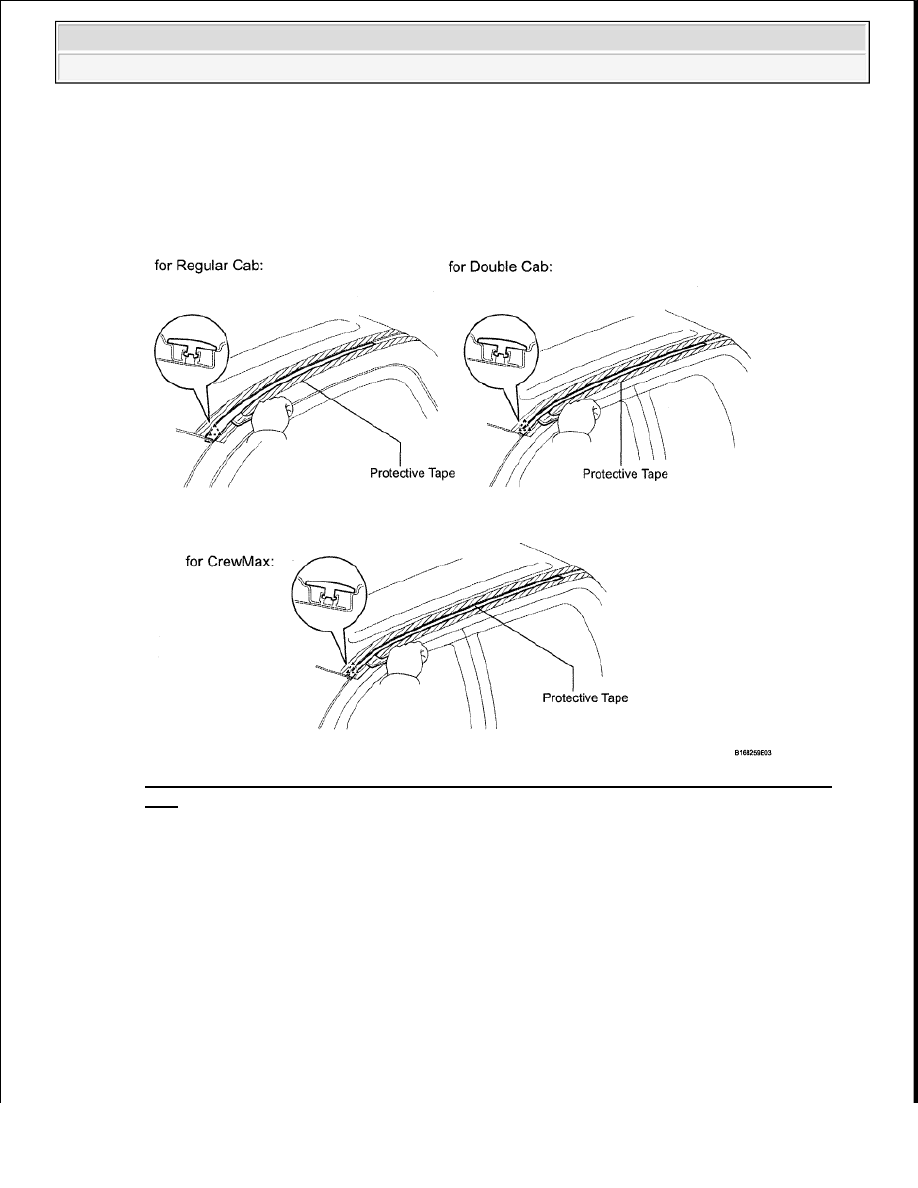

Fig. 166: Identifying Area For Applying Protective Tape Around Moulding - For Regular
Cab
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE ROOF DRIP SIDE FINISH MOULDING CLIP

HINT:

Perform the following procedure only if the clips are damaged or have come off the vehicle.

a. Remove the 2 roof drip side finish moulding clips.

NOTE:



Do not remove the clip from the vehicle body.



If the clip is damaged or removed accidentally, replace it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































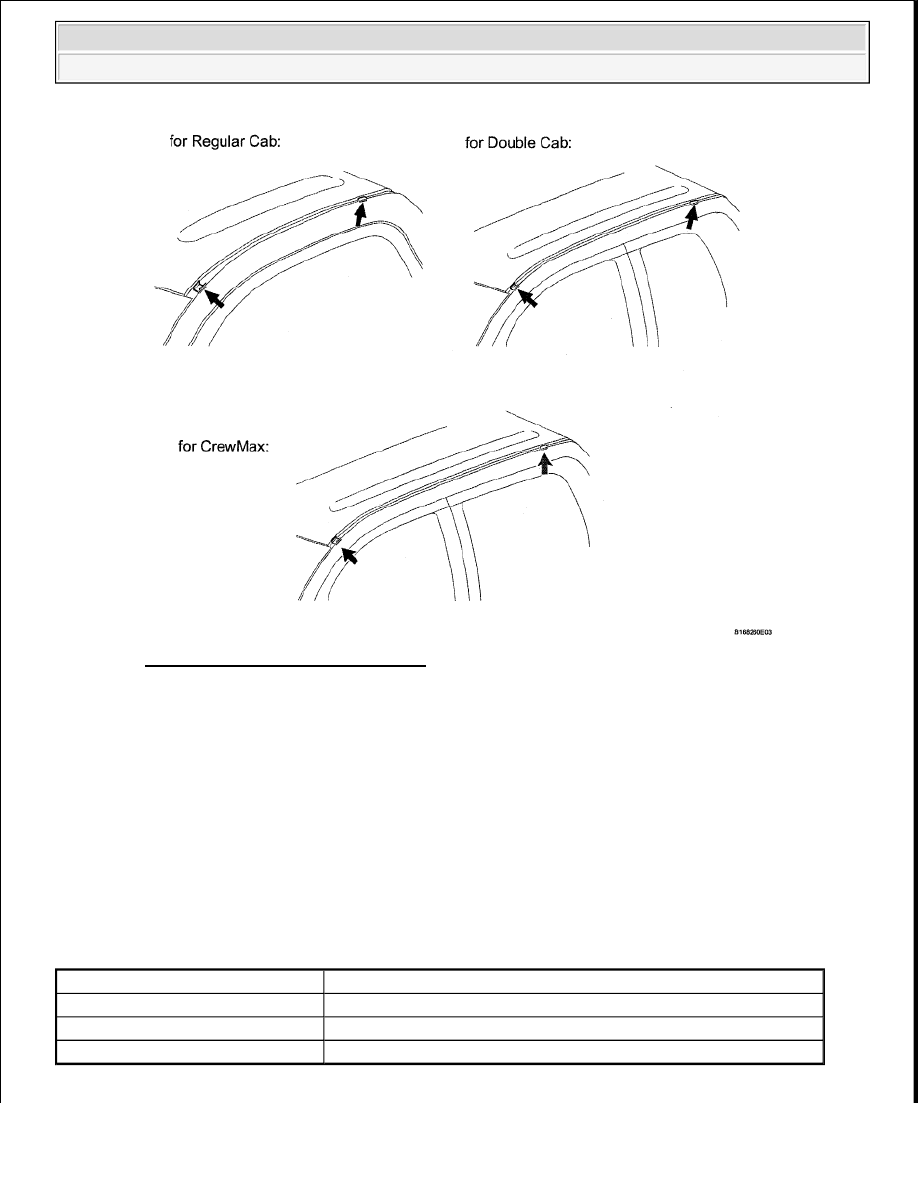

Fig. 167: Identifying Moulding Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



When installing a clip, heat the vehicle body and clip using a heat light.



When installing the moulding, heat the vehicle body and moulding using a heat light.

Standard heating temperature

STANDARD HEATING TEMPERATURE CHART

Item

Temperature

Vehicle Body

40 to 60°C (104 to 140°F)

Moulding

20 to 30°C (68 to 86°F)

Clip

20 to 30°C (68 to 86°F)
