Fig. 143: Identifying Front Door Belt Moulding Replacement Component - For Crewmax (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































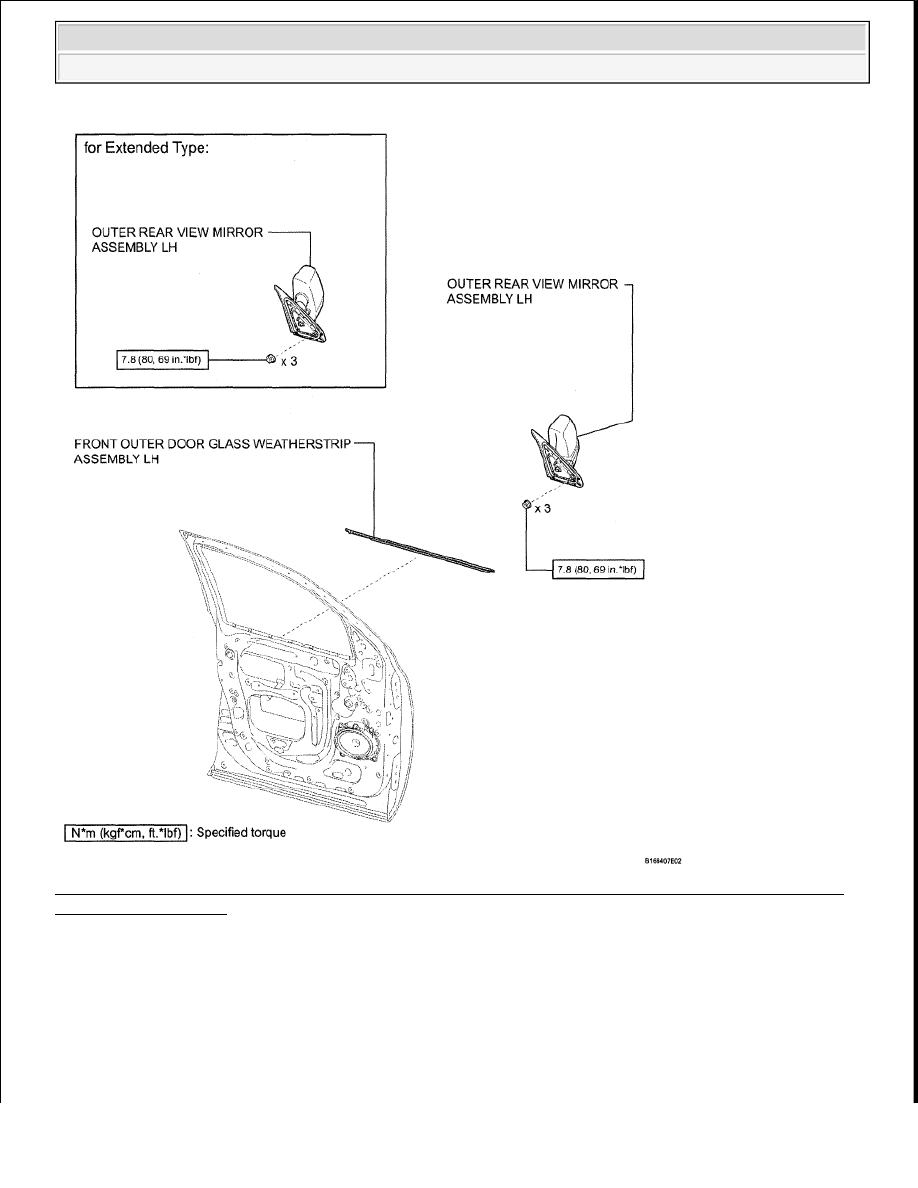

Fig. 144: Identifying Front Door Belt Moulding Replacement Components With Torque Specification -
For Crewmax (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































1. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See DISASSEMBLY )

2. REMOVE FRONT UPPER ARMREST BASE PANEL LH (See DISASSEMBLY )

3. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH (See DISASSEMBLY )

4. REMOVE COURTESY LIGHT ASSEMBLY (See DISASSEMBLY )

5. REMOVE FRONT DOOR ARMREST COVER LH

6. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See DISASSEMBLY )

7. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY LH (See REMOVAL )

8. REMOVE FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH

a. Put protective tape around the weatherstrip outer.

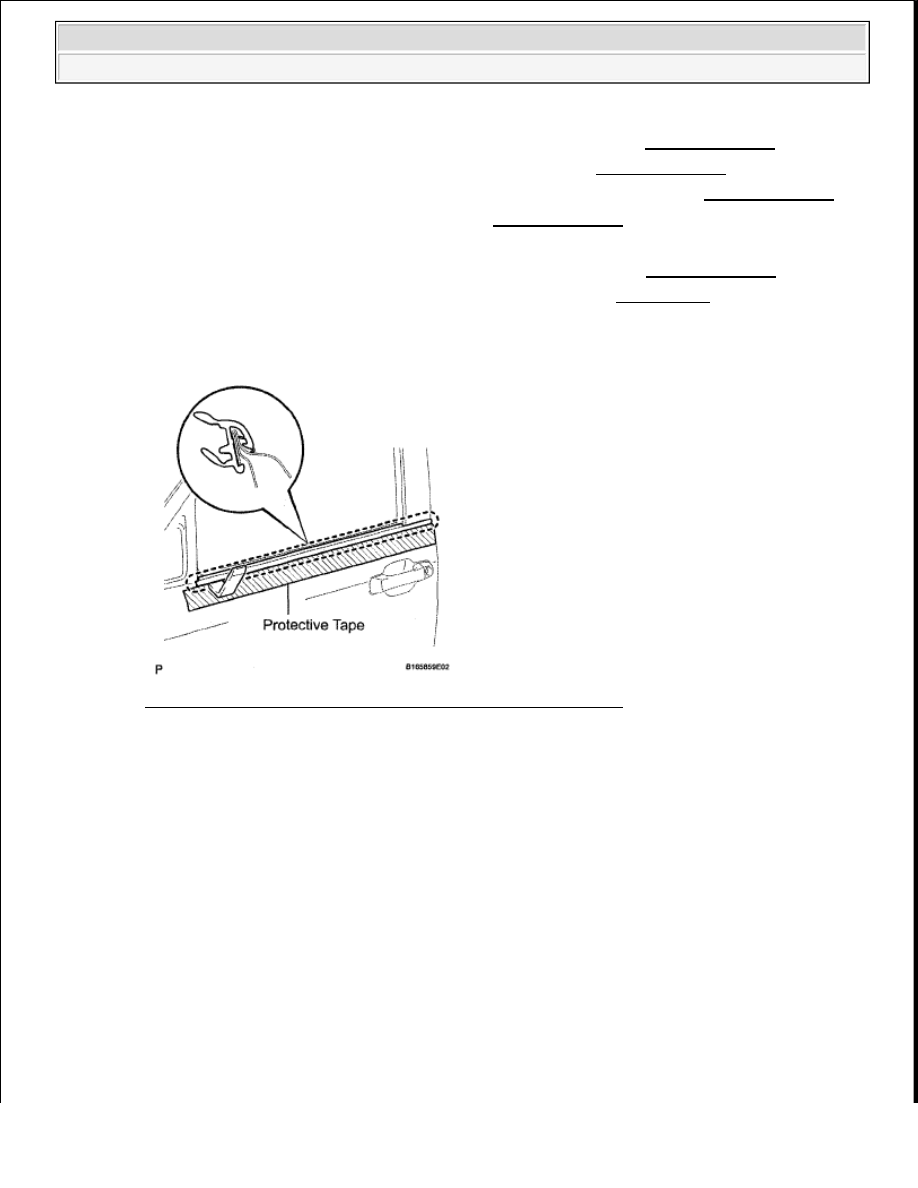

Fig. 145: Putting Protective Tape Around Weatherstrip Outer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a moulding remover, detach the claw and remove the weatherstrip.

INSTALLATION

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH

a. Attach the claw to install the weatherstrip.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































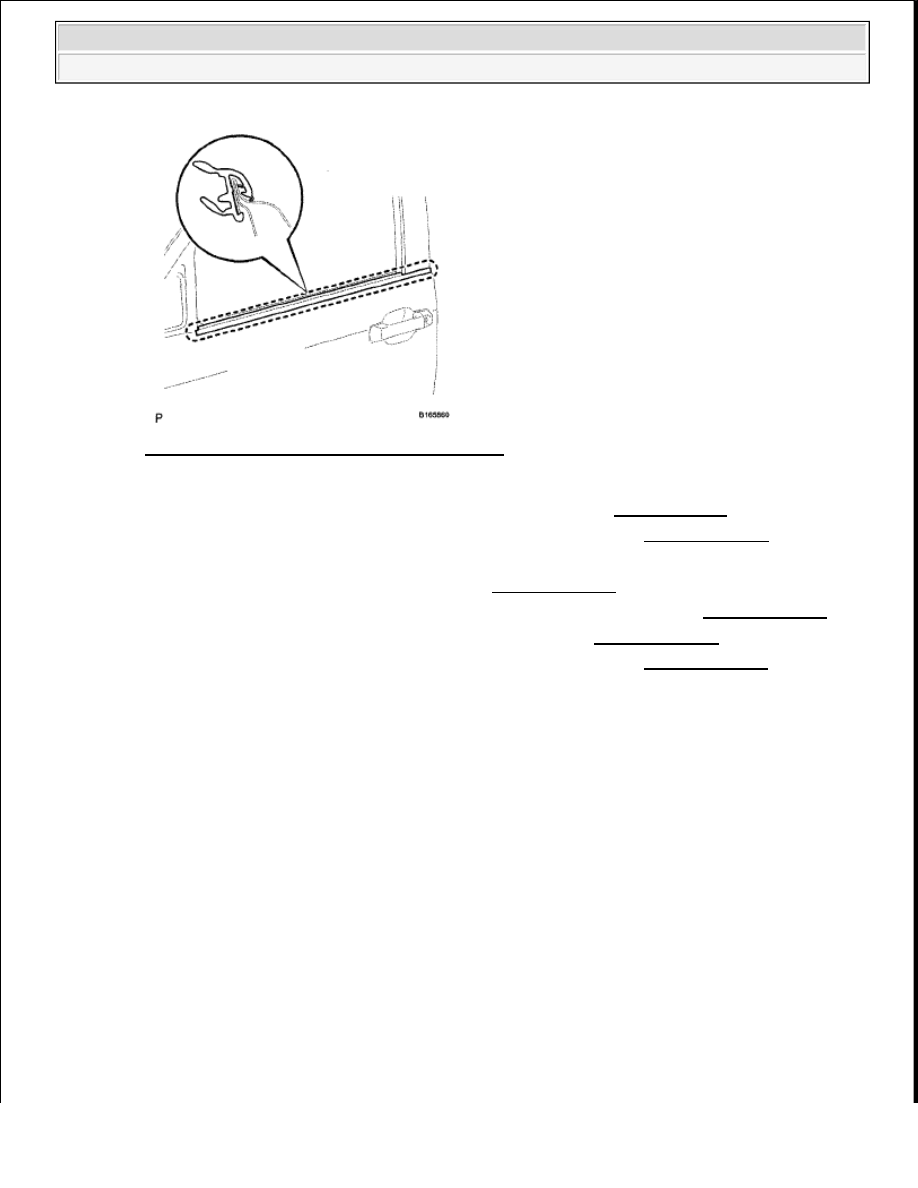

Fig. 146: Identifying Weatherstrip Outer Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL OUTER REAR VIEW MIRROR ASSEMBLY LH (See INSPECTION )

3. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See REASSEMBLY )

4. INSTALL FRONT DOOR ARMREST COVER LH

5. INSTALL COURTESY LIGHT ASSEMBLY (See REASSEMBLY )

6. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH (See REASSEMBLY )

7. INSTALL FRONT UPPER ARMREST BASE PANEL LH (See REASSEMBLY )

8. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See REASSEMBLY )

FRONT DOOR BELT MOULDING (FOR REGULAR CAB)

COMPONENTS
