29. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH

a. Connect the connector.

b. Attach the 2 clips to install the rear door armrest upper base panel.

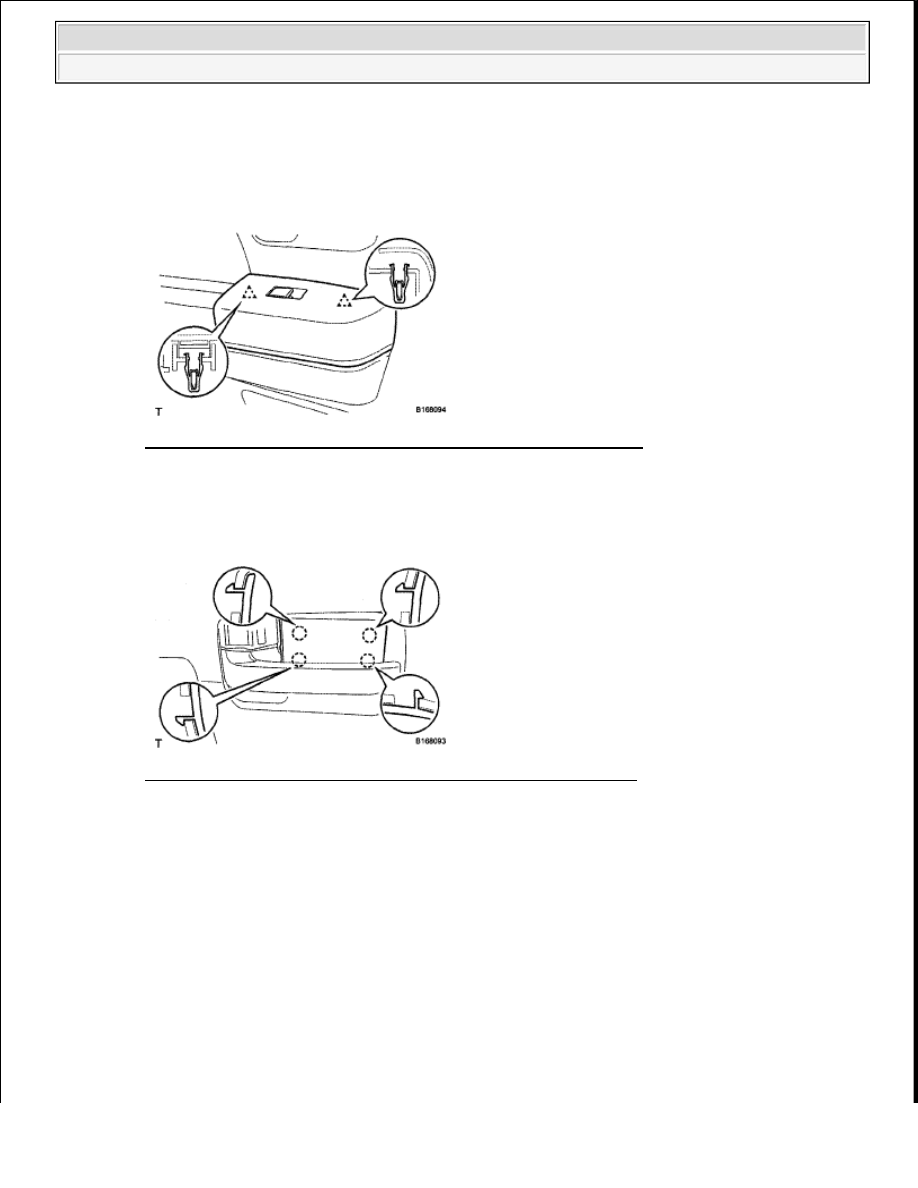

Fig. 350: Identifying Rear Upper Door Armrest Base Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH

a. Attach the 4 claws to install the bezel plug.

Fig. 351: Identifying Rear Door Inside Handle Bezel Plug Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

TAIL GATE

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

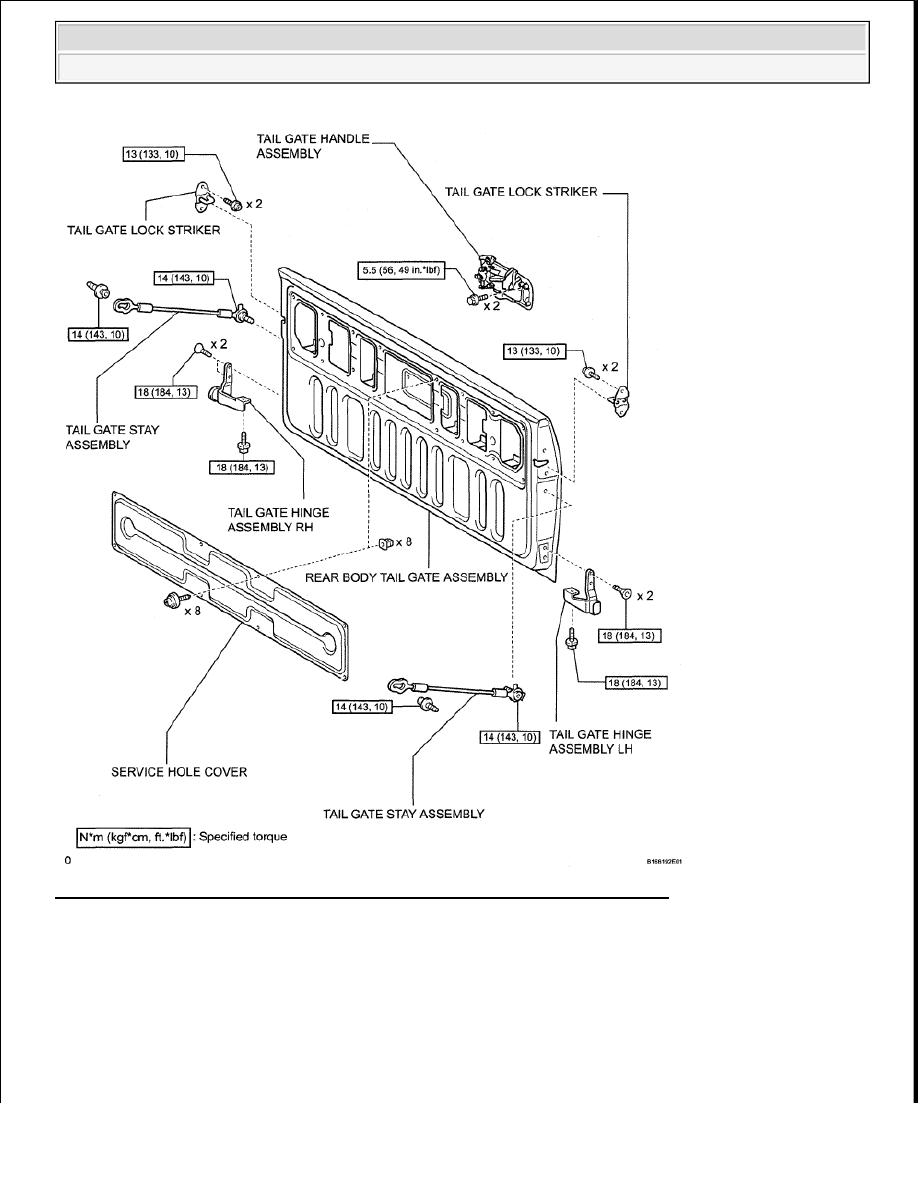

Fig. 352: Identifying Tail Gate Components With Torque Specifications (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

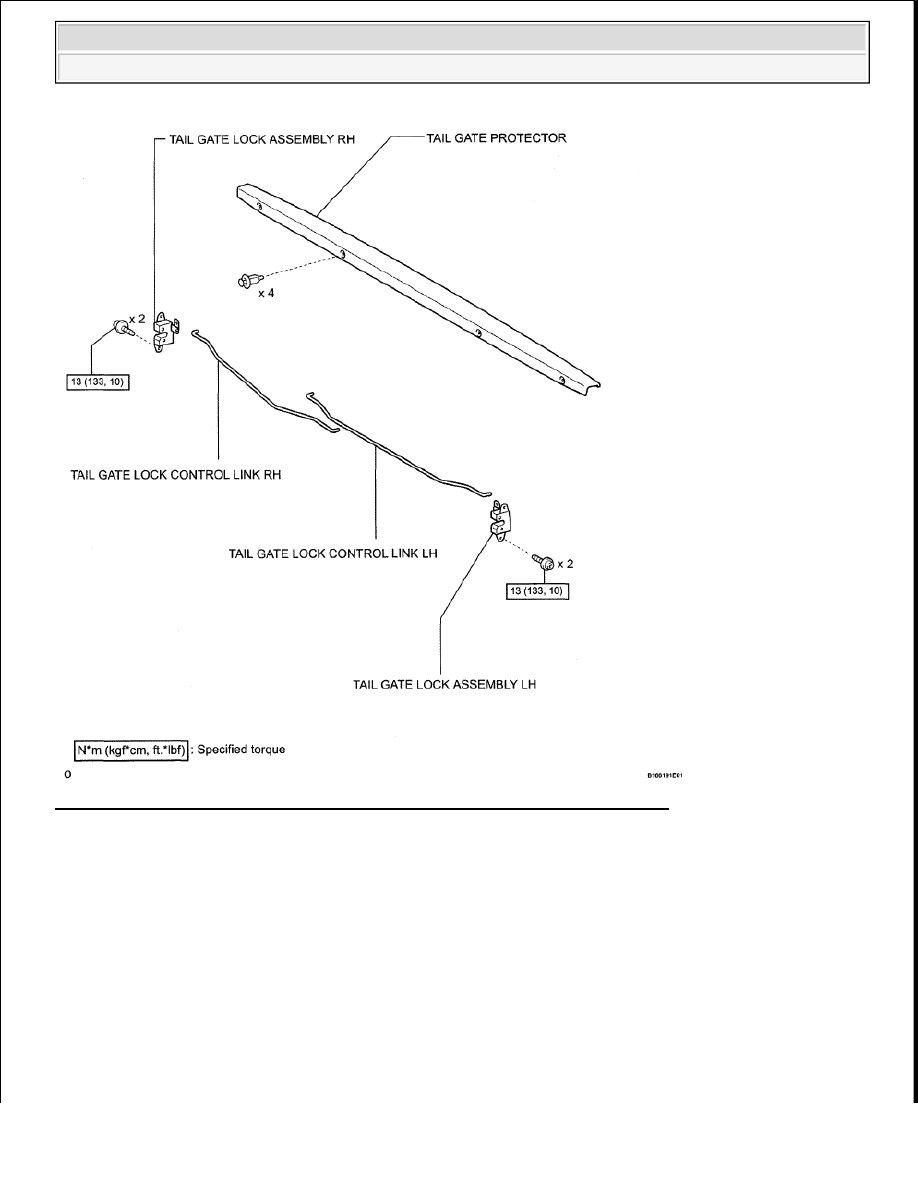

Fig. 353: Identifying Tail Gate Components With Torque Specifications (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

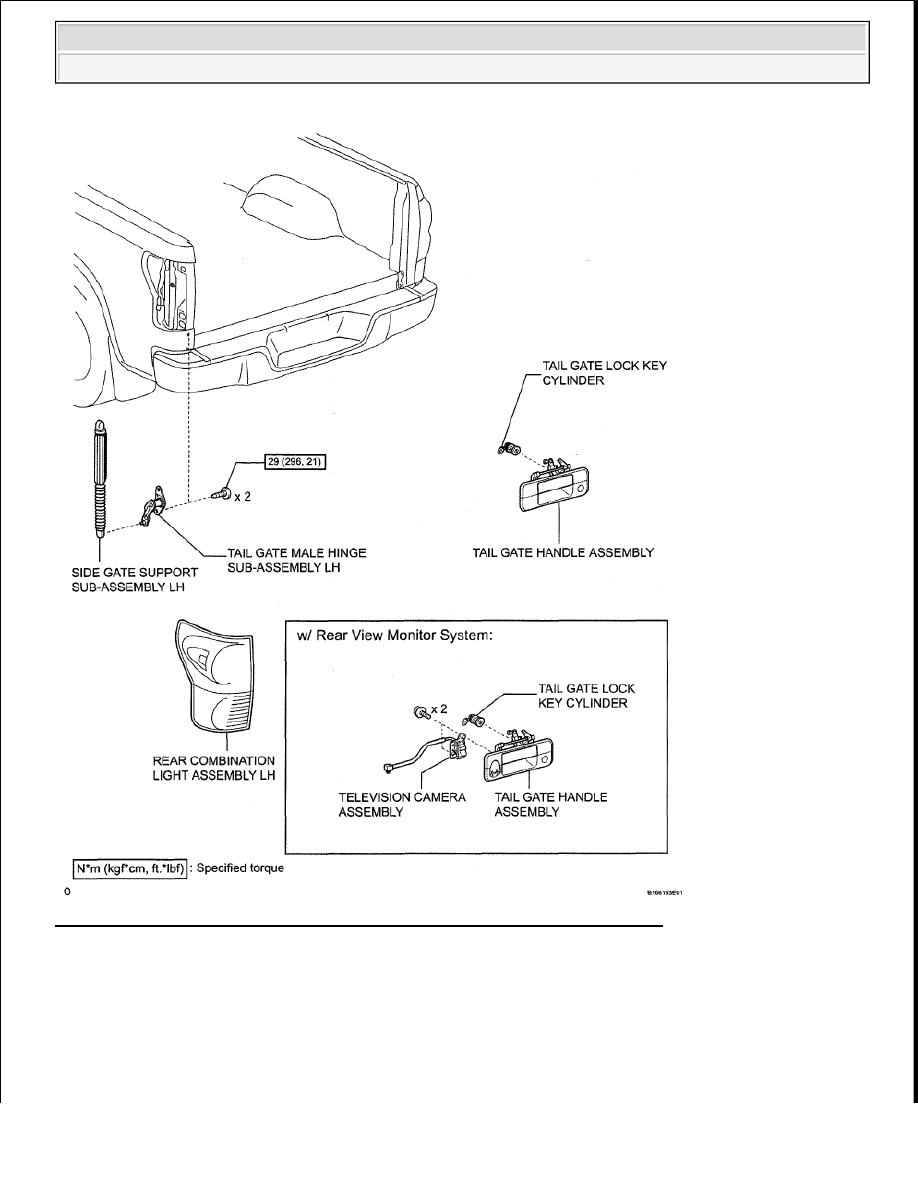

Fig. 354: Identifying Tail Gate Components With Torque Specification (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. INSPECT LUGGAGE COMPARTMENT DOOR PANEL SUB-ASSEMBLY

a. Check that the clearance measurements of areas A to B are within the standard range.
