11. INSTALL FRONT DOOR OUTSIDE HANDLE COVER LH

a. Using a T30 "TORX" socket, install the cover (with the door key cylinder) with the screw.

Torque: 4.0 N*m (41 kgf*cm, 35 in.*lbf)

b. Install the hole plug.

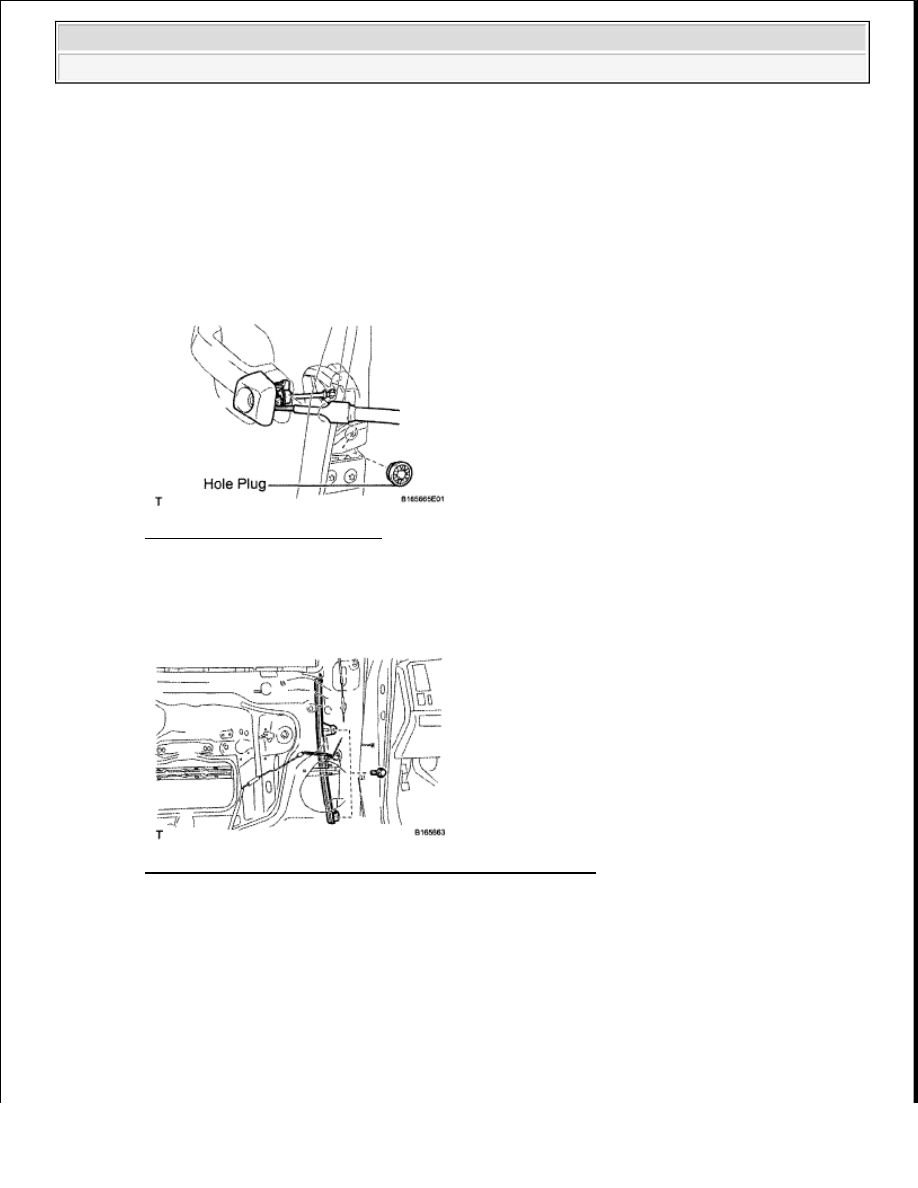

Fig. 144: Identifying Hole Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY LH

a. Install the frame with the 2 bolts.

Fig. 145: Identifying Front Door Front Lower Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

a. Install the frame with the 2 bolts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































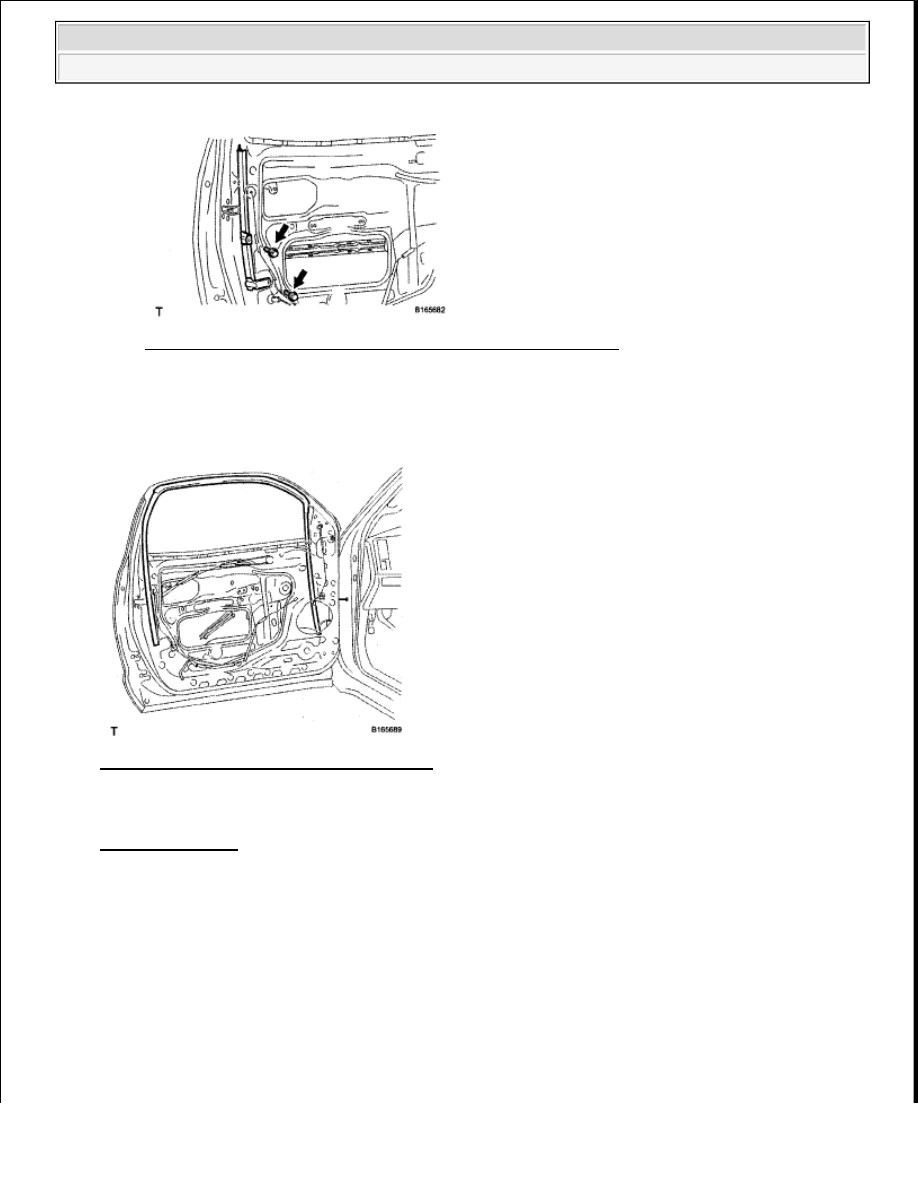

Fig. 146: Identifying Bolts On Front Door Rear Lower Frame
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL FRONT DOOR GLASS RUN LH

a. Install the front door glass run.

Fig. 147: Identifying Front Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH (See

INSTALLATION )

16. INSTALL SIDE AIRBAG SENSOR ASSEMBLY LH

a. Install the side airbag sensor with the bolt.

Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Fig. 148: Identifying Side Airbag Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

17. INSTALL FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

a. Apply MP grease to the sliding and rotating areas of the regulator motor.

b. Using a T25 "TORX" driver, install the motor with the 3 screws.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

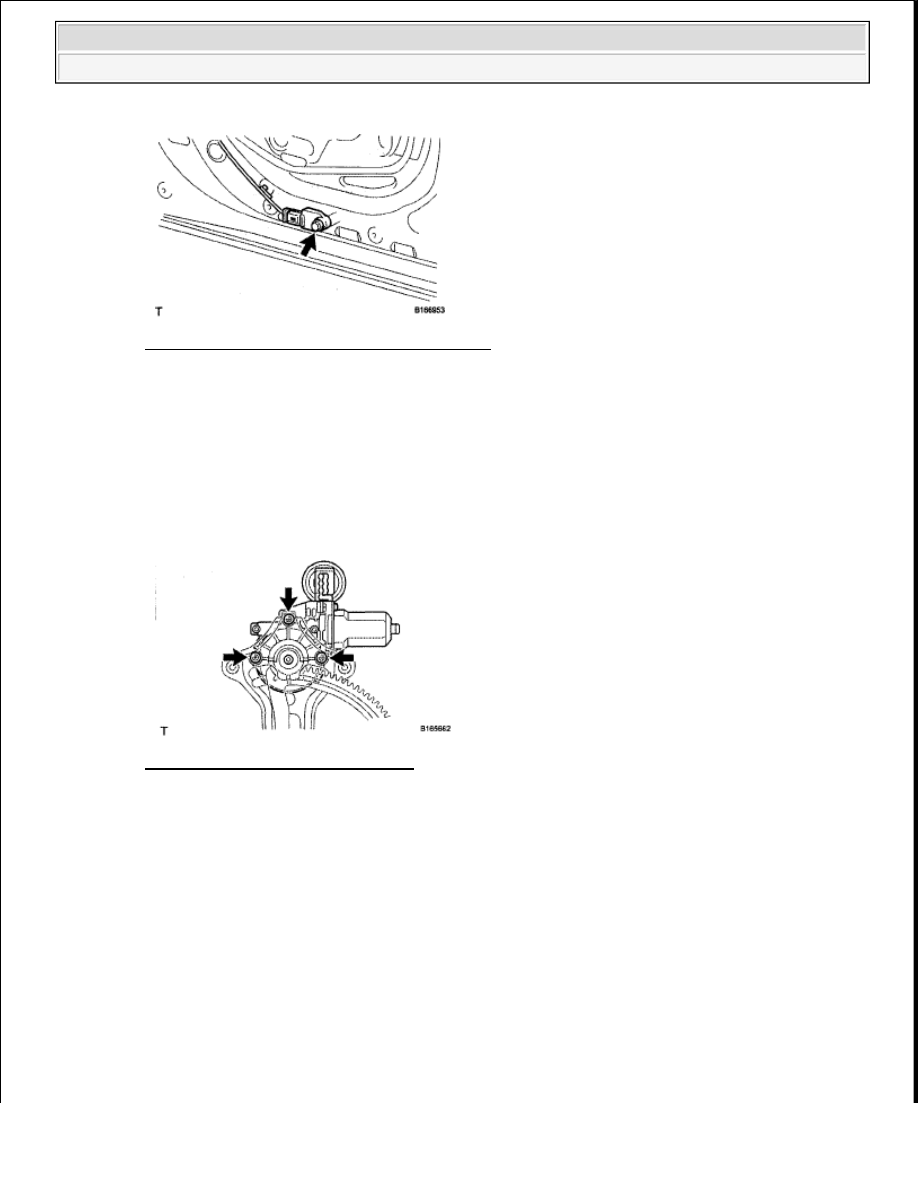

Fig. 149: Identifying Motor Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

For a new front window regulator, the installation position of the regulator will be set when the
self-tapping screws are installed.

18. INSTALL FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

a. Apply MP grease to the sliding and rotating areas of the window regulator.

b. Loosely install the temporary bolt onto the window regulator.

NOTE:

Do not apply grease to the spring of the window regulator.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































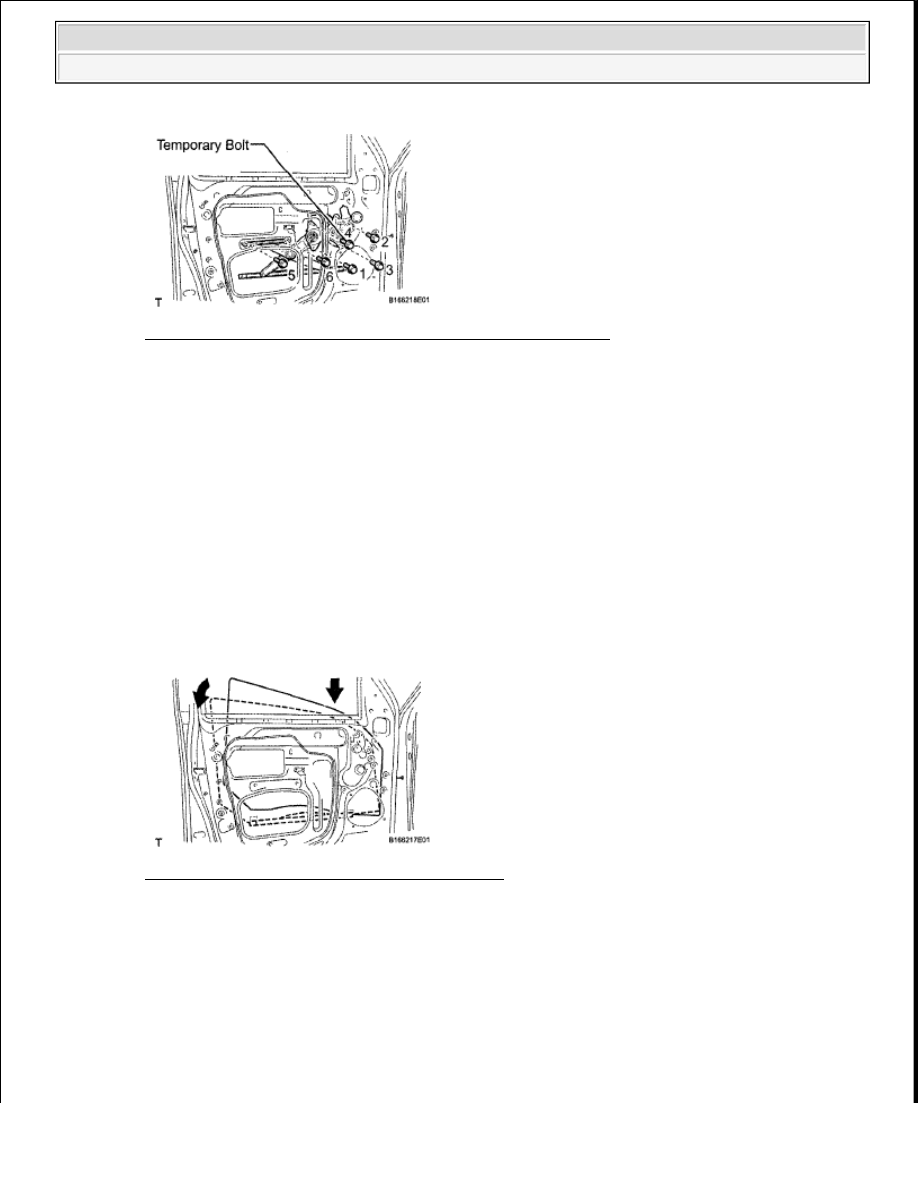

Fig. 150: Identifying Temporary Bolt On Window Regulator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Insert the window regulator into the door panel. Use the temporary bolt to hang the window

regulator on the door panel.

d. Temporarily install the window regulator with the 5 bolts, and tighten the temporary bolt so that it

contacts the door panel.

e. Tighten the 6 bolts in the order shown in the illustration.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

f. Connect the connector.

19. INSTALL FRONT DOOR GLASS SUB-ASSEMBLY LH

a. Insert the door glass into the door panel along the glass run as indicated by the arrows in the

illustration.

Fig. 151: Inserting Door Glass Into Door Panel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the door glass to the window regulator with the 2 bolts.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

NOTE:

Be careful not to damage the glass.
