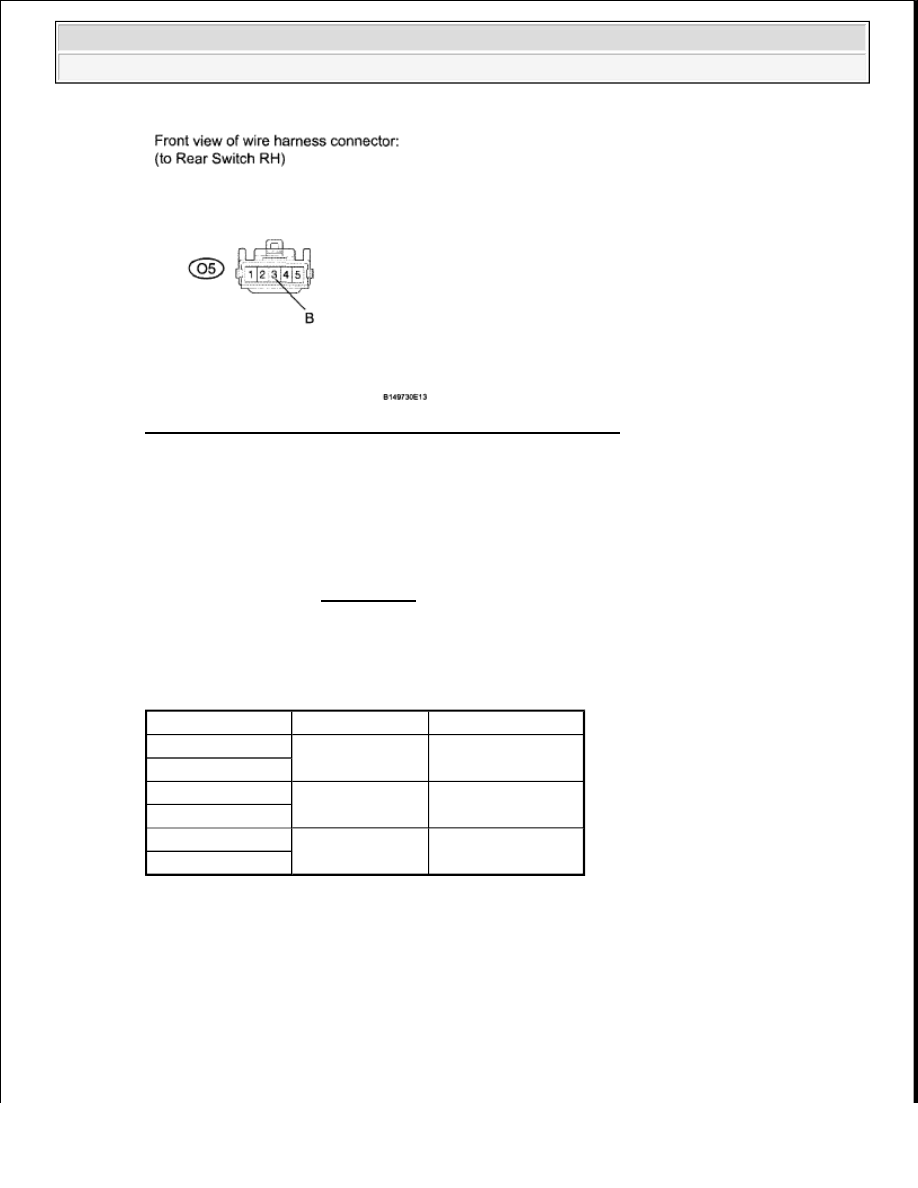

Fig. 30: Identifying O5 Rear Switch RH Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

2. INSPECT REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY RH

a. Remove the switch (see REMOVAL ).

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE TESTER CONNECTION SPECIFIED CONDITION

Tester Connection Switch Condition Specified Condition

4 (U) - 3 (B)

UP

Below 1 ohms

1 (D) - 2 (SD)
4 (U) - 5 (SU)

OFF

Below 1 ohms

1 (D) - 2 (SD)
4 (U) - S (SU)

DOWN

Below 1 ohms

1 (D) - 3 (B)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































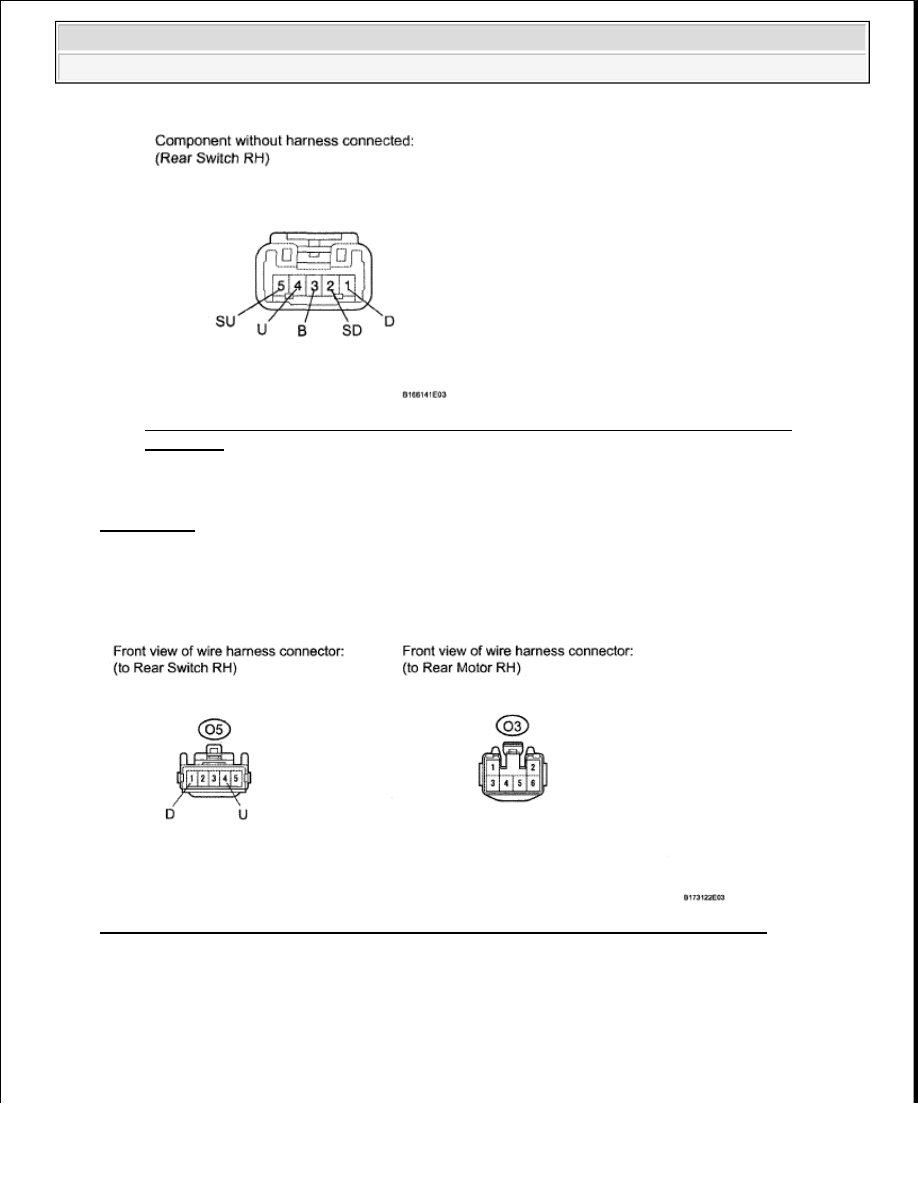

Fig. 31: Identifying Rear Power Window Regulator Switch Assembly RH Connector
Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY RH (see
REMOVAL )

OK: Go to Next Step

3. CHECK HARNESS AND CONNECTOR (REAR SWITCH RH - REAR MOTOR RH)

Fig. 32: Identifying O5 Rear Switch RH And O3 Rear Motor RH Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Disconnect the O5 switch connector.

b. Disconnect the O3 motor connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































for Double Cab:

REAR SWITCH RH - REAR MOTOR RH (FOR DOUBLE CAB)

for CrewMax:

REAR SWITCH RH - REAR MOTOR RH (FOR CREWMAX)

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

4. INSPECT REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY RH

a. Remove the motor (see REMOVAL ).

b. Apply battery voltage to connector terminals 1 and 2.

c. Check that the motor gear rotates smoothly as follows.

OK

MOTOR GEAR MEASUREMENT SPECIFIED CONDITION

Tester Connection

Condition Specified Condition

O5-1 (D) - O3-2

Always

Below 1 ohms

O5-4 (U) - O3-1
O5-1 (D) or O3-2 - Body ground

Always

10 kohms or higher

O5-4 (U) or O3-1 - Body ground

Tester Connection

Condition Specified Condition

O5-1 (D) - O3-1

Always

Below 1 ohms

O5-4 (U) - O3-2
O5-1 (D) or O3-1 - Body ground

Always

10 kohms or higher

O5-4 (U) or O3-2 - Body ground

Measurement Condition

Specified Condition

Battery positive (+) --> 1
Battery negative (-) --> 2

Motor gear rotates clockwise

Battery positive (+) --> 2
Battery negative (-) --> 1

Motor gear rotates counterclockwise



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































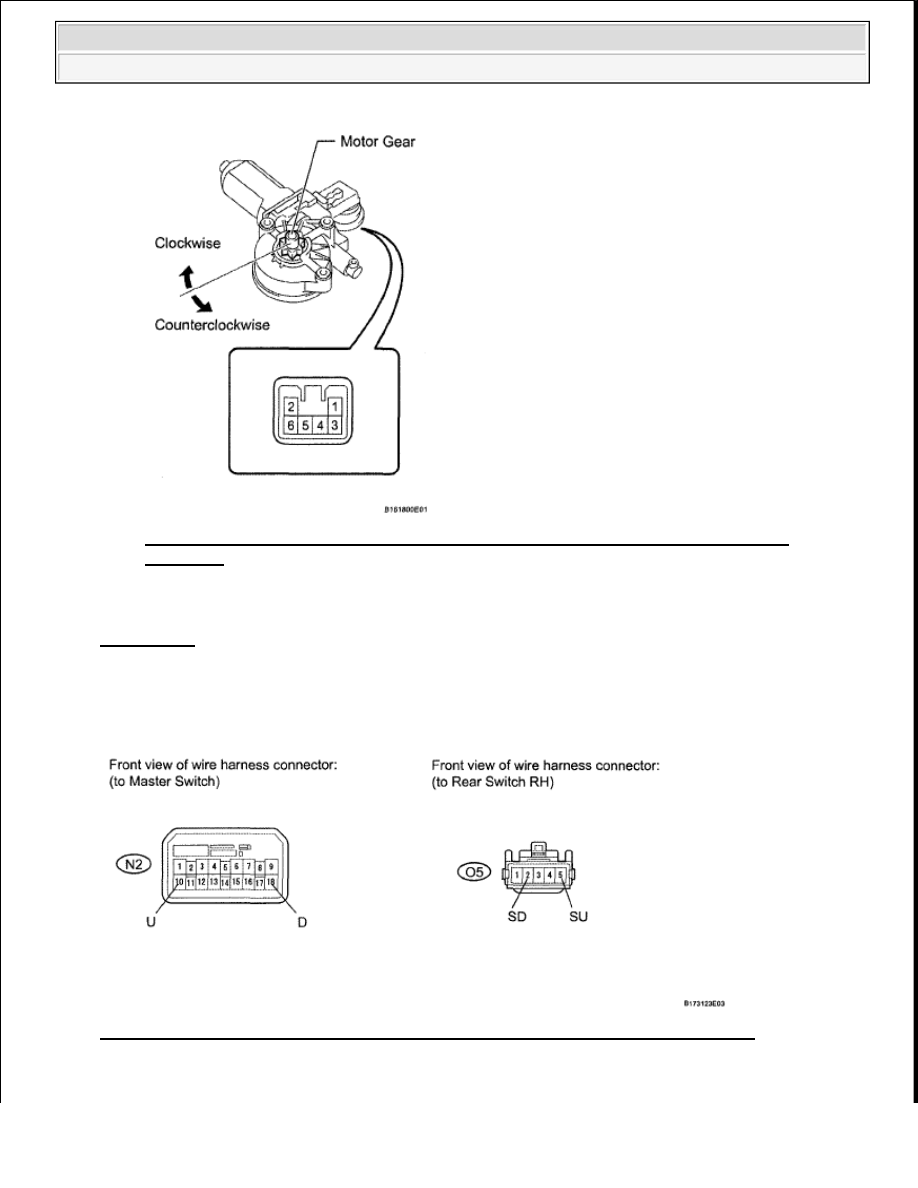

Fig. 33: Identifying Rear Power Window Regulator Motor Assembly RH Connector
Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE REAR POWER WINDOW REGULATOR MOTOR ASSEMBLY RH (see
REMOVAL )

OK: Go to Next Step

5. CHECK HARNESS AND CONNECTOR (MASTER SWITCH - REAR SWITCH RH)

Fig. 34: Identifying N2 Master Switch And O5 Rear Switch RH Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
