STANDARD RESISTANCE TESTER CONNECTION SPECIFIED CONDITION

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

4. INSPECT FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY RH

a. Remove the motor (see REMOVAL ).

b. Apply battery voltage to connector terminals 1 and 2.

c. Check that the motor gear rotates smoothly as follows.

OK

MOTOR GEAR MEASUREMENT SPECIFIED CONDITION

Tester Connection

Condition Specified Condition

M2-1 (D) - M3-1

Always

Below 1 ohms

M2-4 (U) - M3-2
M2-1 (D) or M3-1 -Body ground

Always

10 kohms or higher

M2-4 (U) or M3-2 - Body ground

Measurement Condition

Specified Condition

Battery positive (+) --> 1
Battery negative (-) --> 2

Motor gear rotates clockwise

Battery positive (+) --> 2
Battery negative (-) --> 1

Motor gear rotates counterclockwise



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































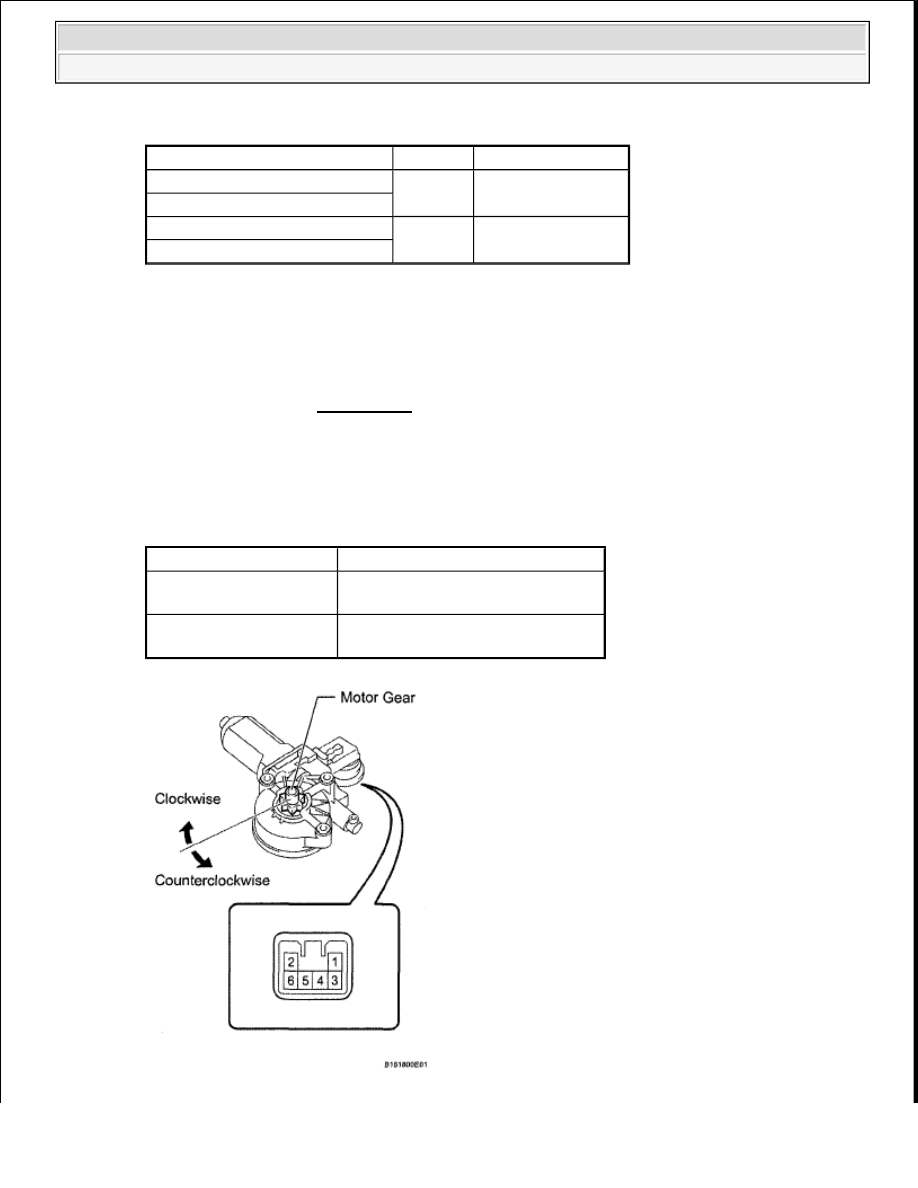

Fig. 19: Inspecting Front Power Window Regulator Motor Assembly RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY RH (see
REMOVAL )

OK: Go to Next Step

5. CHECK HARNESS AND CONNECTOR (MASTER SWITCH - FRONT PASSENGER SIDE

SWITCH)

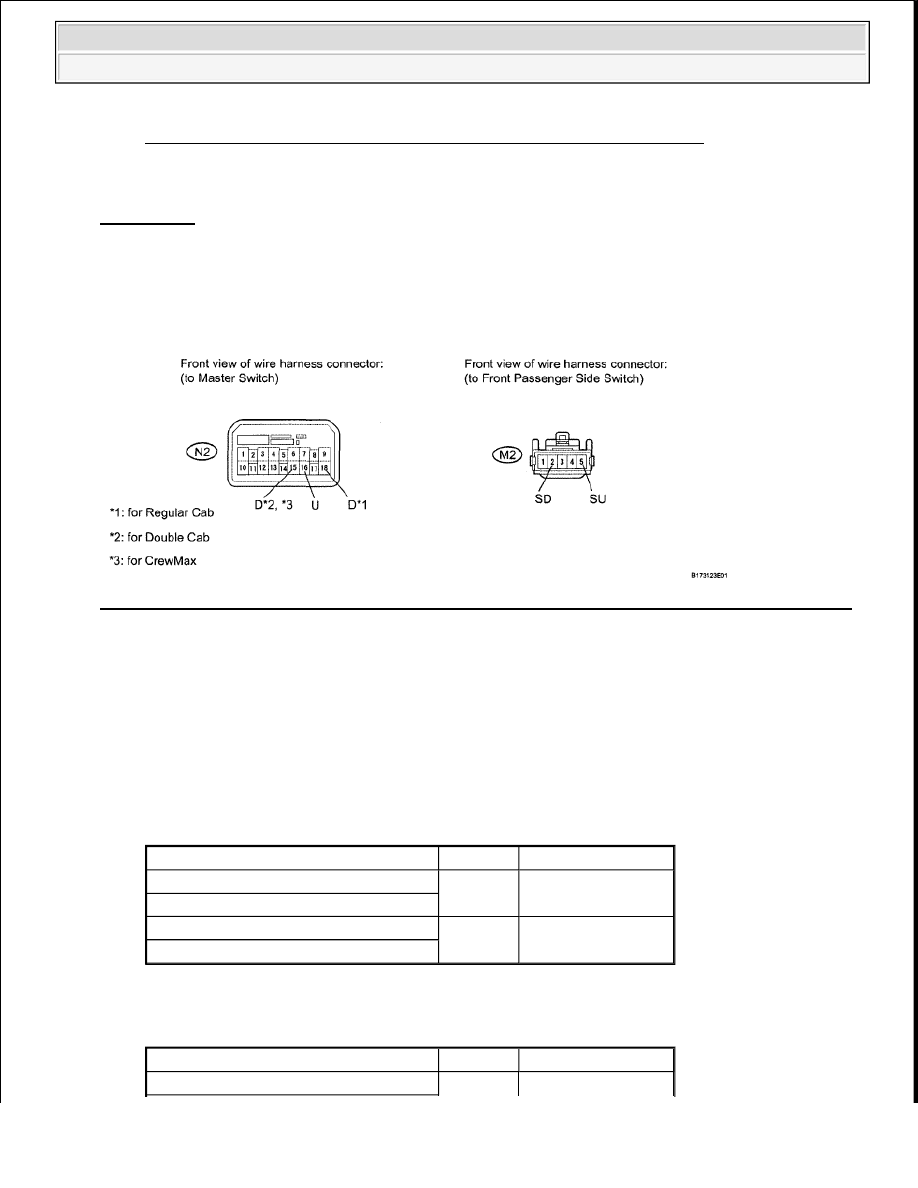

Fig. 20: Identifying N2 Master Switch And M2 Front Passenger Side Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Disconnect the N2 master switch connector.

b. Disconnect the M2 switch connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

for Regular Cab:

MASTER SWITCH - FRONT PASSENGER SIDE SWITCH (FOR REGULAR CAB)

for Double Cab:

MASTER SWITCH - FRONT PASSENGER SIDE SWITCH (FOR DOUBLE CAB)

Tester Connection

Condition Specified Condition

N2-16 (U) - M2-5 (SU)

Always

Below 1 ohms

N2-18 (D) - M2-2 (SD)
N2-16 (U) or M2-5 (SU) - Body ground

Always

10 kohms or higher

N2-18 (D) or M2-2 (SD) - Body ground

Tester Connection

Condition Specified Condition

N2-16 (U) - M2-5 (SU)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































for CrewMax:

MASTER SWITCH - FRONT PASSENGER SIDE SWITCH (FOR CREWMAX)

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

6. CHECK POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

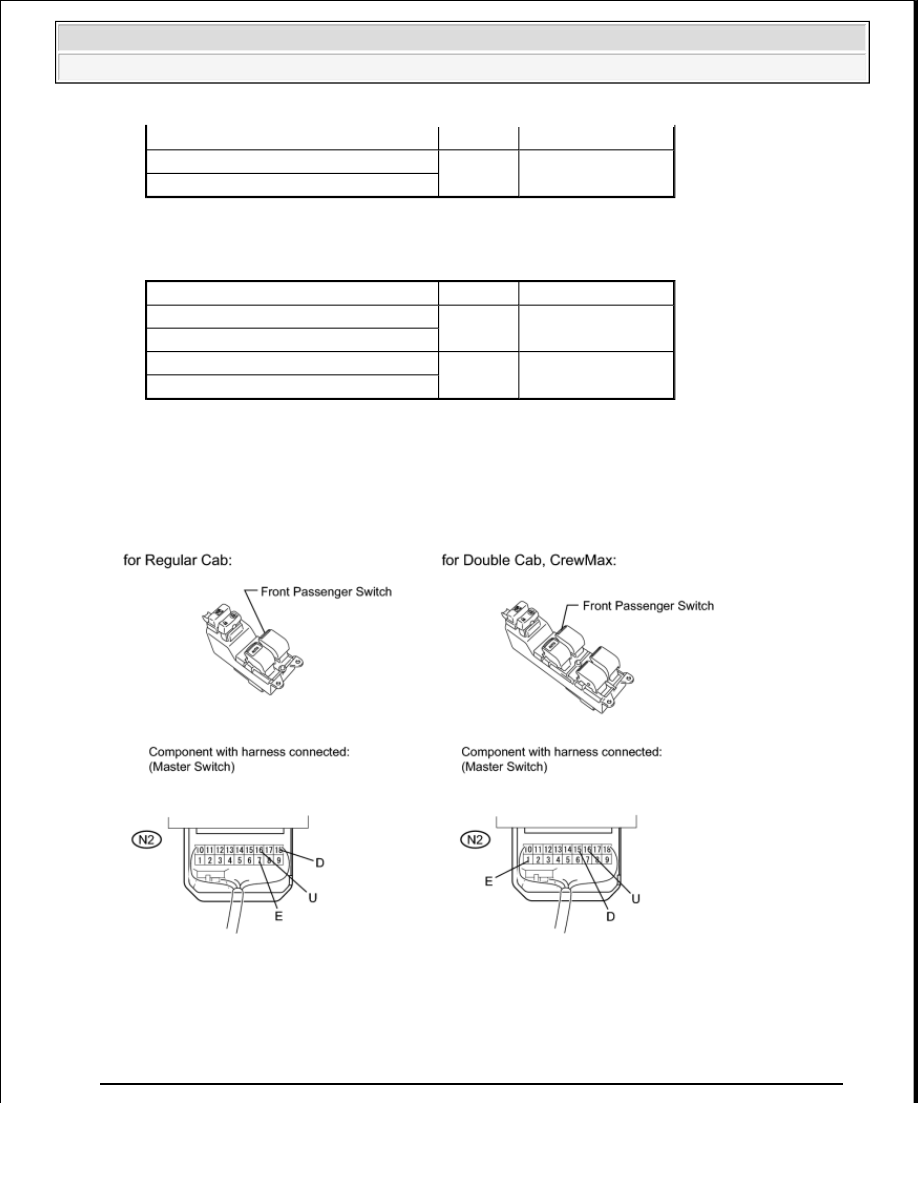

Fig. 21: Identifying N2 Power Window Regulator Master Switch Assembly Connector Terminals

N2-15 (D) - M2-2 (SD)

Always

Below 1 ohms

N2-16 (U) or M2-5 (SU) - Body ground

Always

10 kohms or higher

N2-15 (D) or M2-2 (SD) - Body ground

Tester Connection

Condition Specified Condition

N2-16 (U) - M2-5 (SU)

Always

Below 1 ohms

N2-15 (D) - M2-2 (SD)
N2-16 (U) or M2-5 (SU) - Body ground

Always

10 kohms or higher

N2-15 (D) or M2-2 (SD) - Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the master switch (see REMOVAL ).

b. Reconnect the master switch connector.

c. Measure the voltage according to the value(s) in the table below.

Standard voltage

for Regular Cab:

POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (FOR REGULAR
CAB)

for Double Cab:

POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (FOR DOUBLE CAB)

for CrewMax:

POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (FOR CREWMAX)

NG: REPLACE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (see
REMOVAL )

OK: Go TO POWER WINDOWS DO NOT OPERATE AT ALL

REAR POWER WINDOW LH DOES NOT OPERATE WITH REAR POWER WINDOW SWITCH LH

Tester

Connection

Switch Condition

Specified

Condition

N2-16 (U) - N2-7

(E)

Ignition switch ON, front passenger side door power
window regulator switch OFF --> UP

Below 1 V --> 11

to 14 V

N2-18 (D) - N2-7

(E)

Ignition switch ON, front passenger side door power
window regulator switch OFF --> DOWN

Tester

Connection

Switch Condition

Specified

Condition

N2-16 (U) - N2-1

(E)

Ignition switch ON, front passenger side door power
window regulator switch OFF --> UP

Below 1 V --> 11

to 14 V

N2-15 (D) - N2-1

(E)

Ignition switch ON, front passenger side door power
window regulator switch OFF --> DOWN

Tester

Connection

Switch Condition

Specified

Condition

N2-16 (U) - N2-1

(E)

Ignition switch ON, front passenger side door power
window regulator switch OFF --> UP

Below 1 V --> 11

to 14 V

N2-15 (D) - N2-1

(E)

Ignition switch ON, front passenger side door power
window regulator switch OFF --> DOWN
