Fig. 557: Identifying Seatback Cover Bracket Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Using hog ring pliers, install new hog rings to the seat frame.

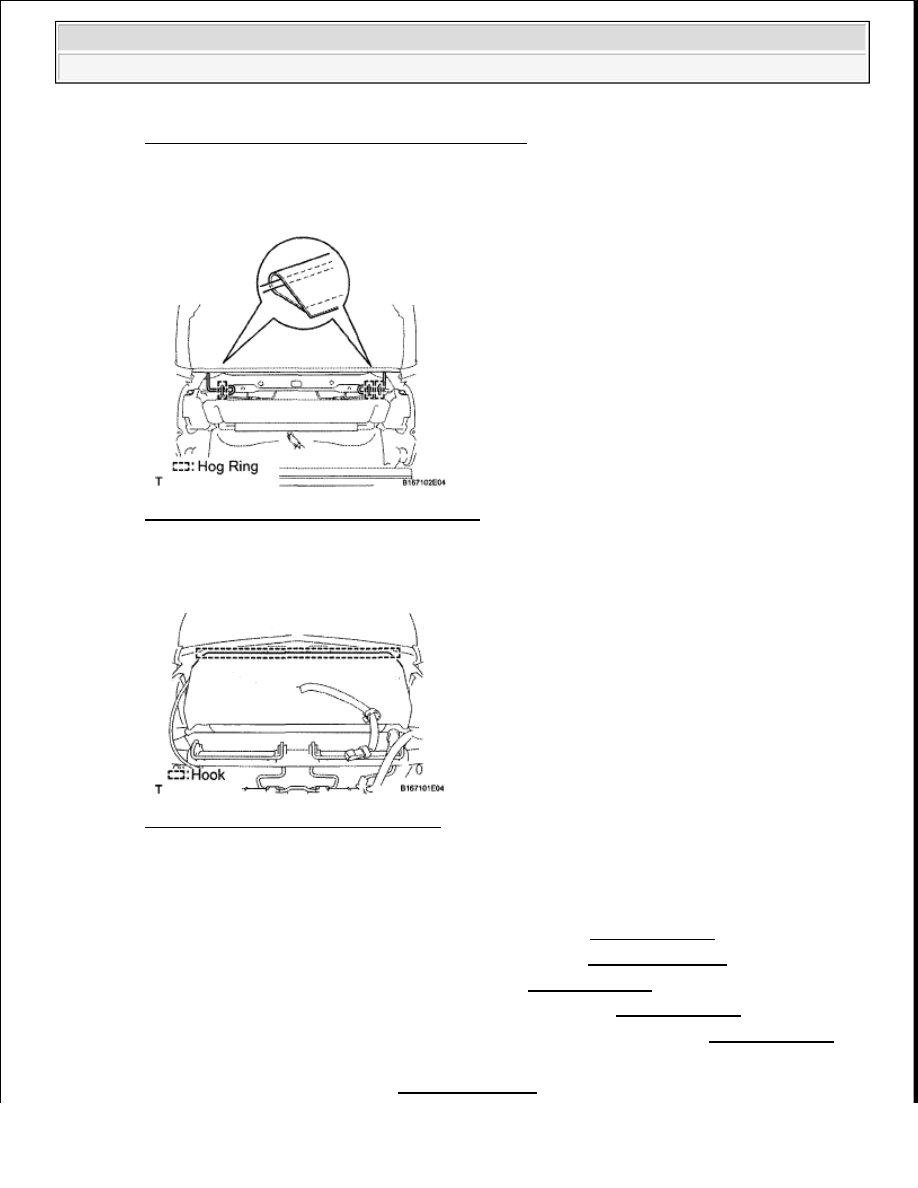

Fig. 558: Identifying Seat Frame Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Attach the hook.

Fig. 559: Identifying Seat Frame Hook
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Attach the wire harness clamp.

i. Connect the seat heater connector.

3. INSTALL INNER FRONT SEAT CUSHION SHIELD LH (see REASSEMBLY )

4. INSTALL FRONT SEAT INNER BELT ASSEMBLY LH (See INSTALLATION )

5. INSTALL FRONT SEAT CUSHION SHIELD LH (see REASSEMBLY )

6. INSTALL RECLINING POWER SEAT SWITCH KNOB LH (see REASSEMBLY )

7. INSTALL SLIDE AND VERTICAL POWER SEAT SWITCH KNOB LH (see REASSEMBLY )

8. INSTALL FRONT SEAT ASSEMBLY LH

a. Install the front seat assembly (see INSTALLATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

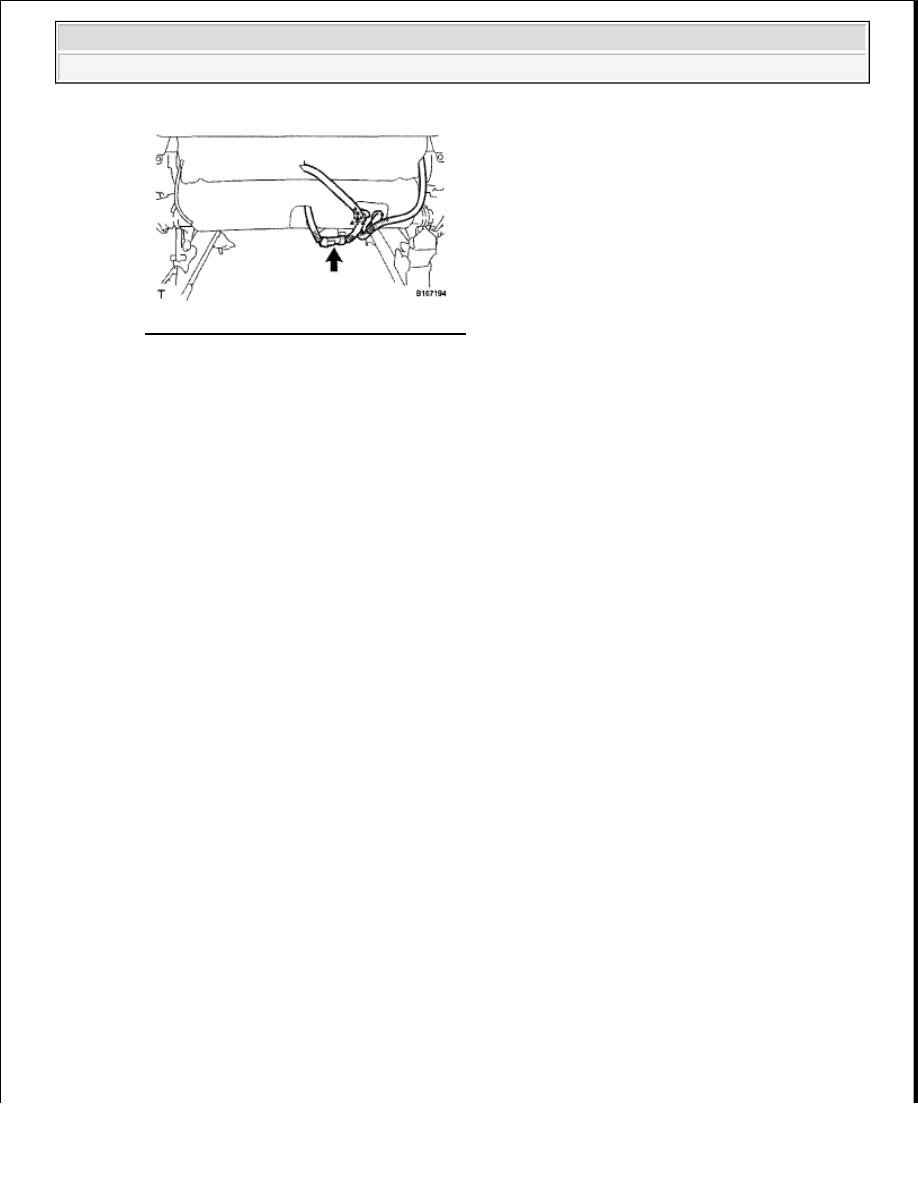

Fig. 560: Locating Seat Heater Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SEAT HEATER SWITCH (FOR COLUMN SHIFT TYPE)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

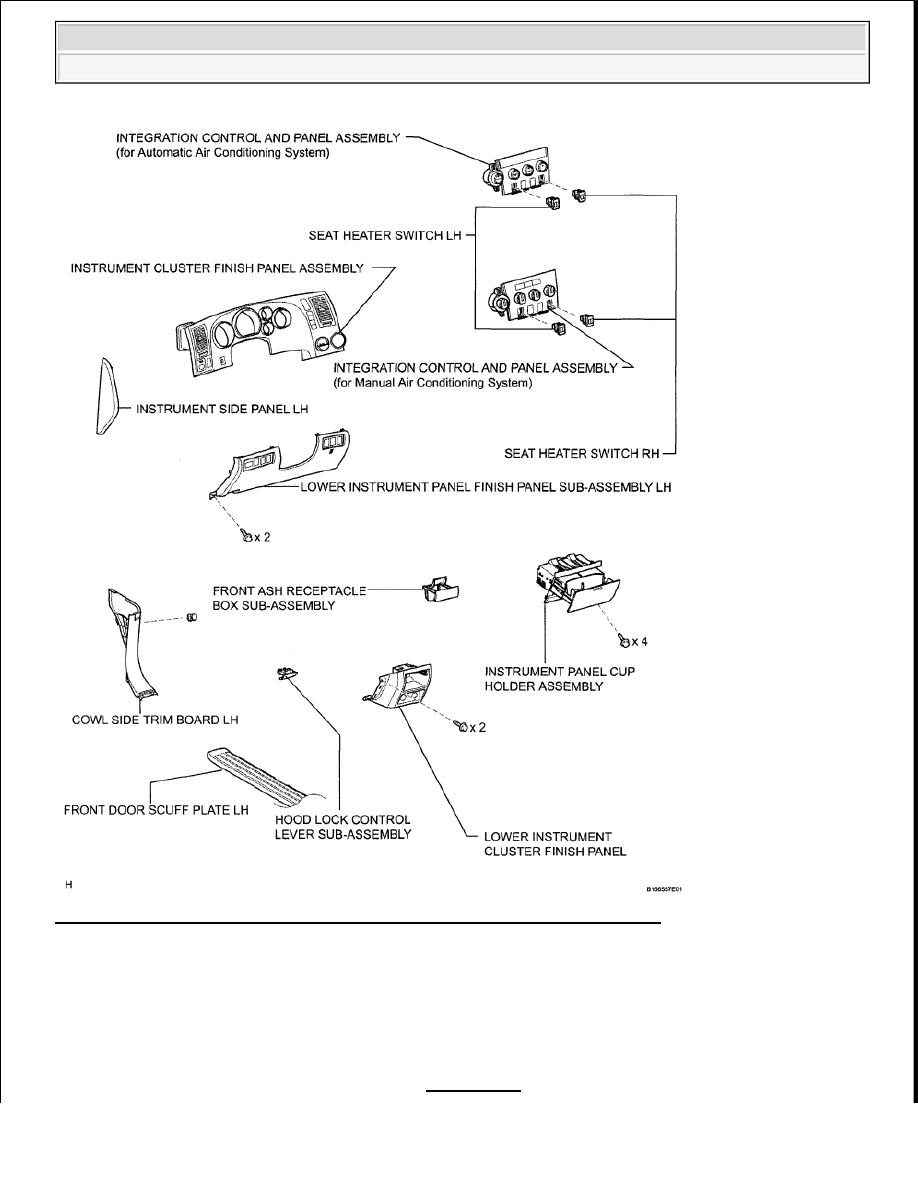

Fig. 561: Identifying Seat Heater Switch Components (For Column Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Remove the front door scuff plate (see REMOVAL ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































b. for Regular Cab:

Remove the front door scuff plate (see REMOVAL ).

2. REMOVE COWL SIDE TRIM BOARD LH

a. for Double Cab:

Remove the cowl side trim board (see REMOVAL ).

b. for Regular Cab:

Remove the cowl side trim board (see REMOVAL ).

3. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

5. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

6. REMOVE ASH RECEPTACLE LIGHT BULB

7. REMOVE LOWER INSTRUMENT CLUSTER FINISH PANEL (See REMOVAL )

8. REMOVE INSTRUMENT PANEL CUP HOLDER ASSEMBLY (See REMOVAL )

9. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY

a. Detach the 4 clips.

b. Disconnect the integration control and panel connectors and remove the panel.

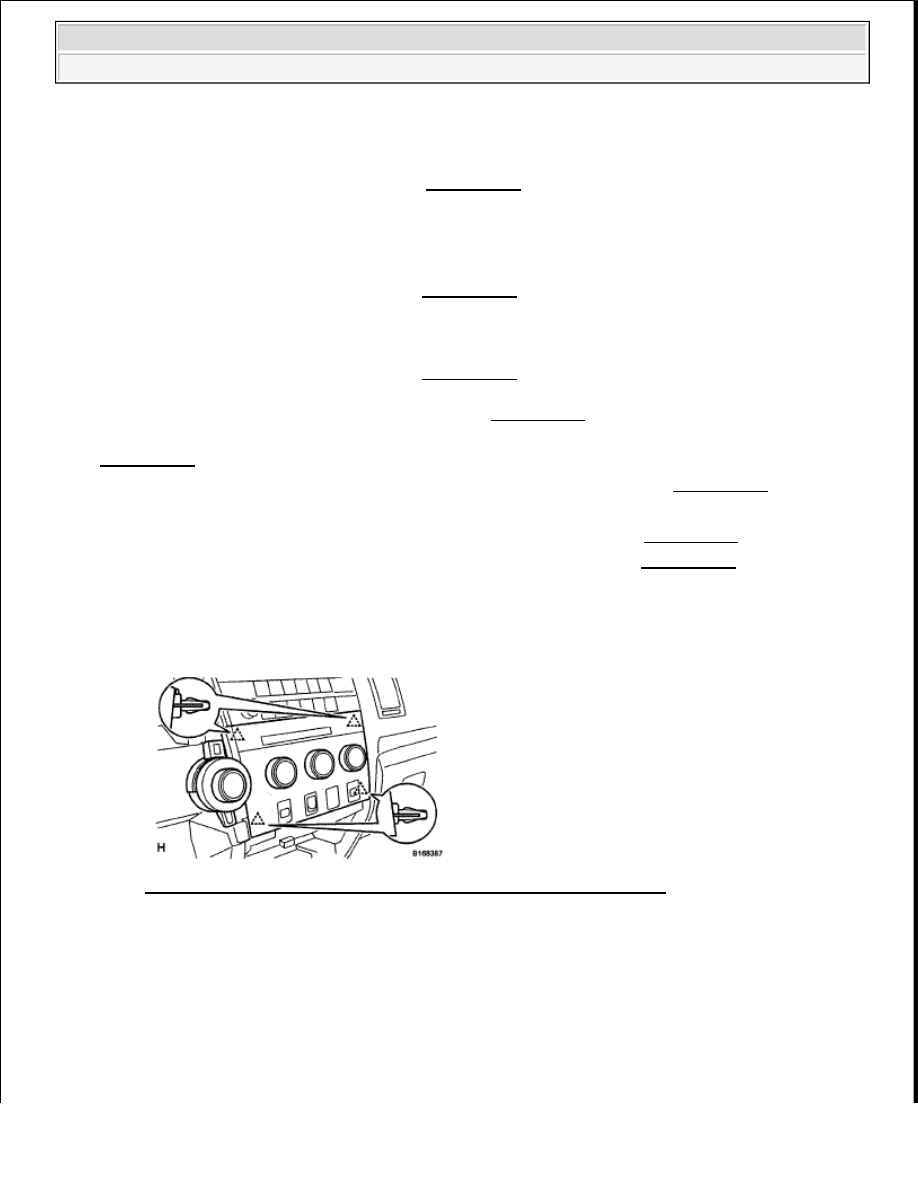

Fig. 562: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE SEAT HEATER SWITCH LH

a. Detach the 2 claws and remove the seat heater switch.
