a. Attach the 2 claws to install the seatback shield.

b. Install the screw.

20. INSTALL FRONT SEATBACK LOCK HANDLE RH

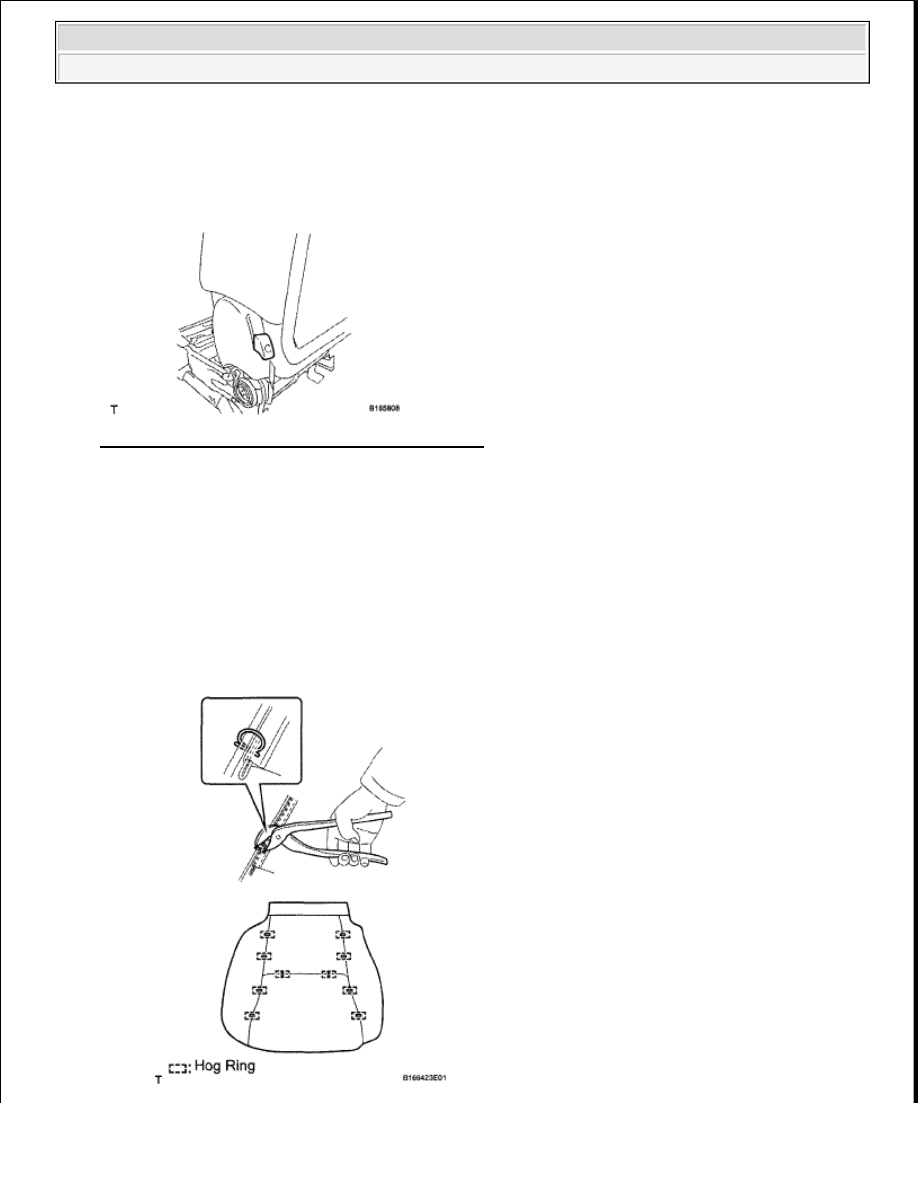

Fig. 313: Identifying Front Seatback Lock Handle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. INSTALL FRONT SEATBACK LOCK HANDLE LH

22. INSTALL FRONT SEAT HEADREST ASSEMBLY RH

23. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER RH

a. Using hog ring pliers, install the seat cushion cover to the seat cushion pad with new hog rings.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 314: Identifying Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. INSTALL FRONT SEAT CUSHION COVER WITH PAD RH

a. Attach the hooks to install the seat cushion cover with pad.

b. Bend the 2 seat frame claws downward.

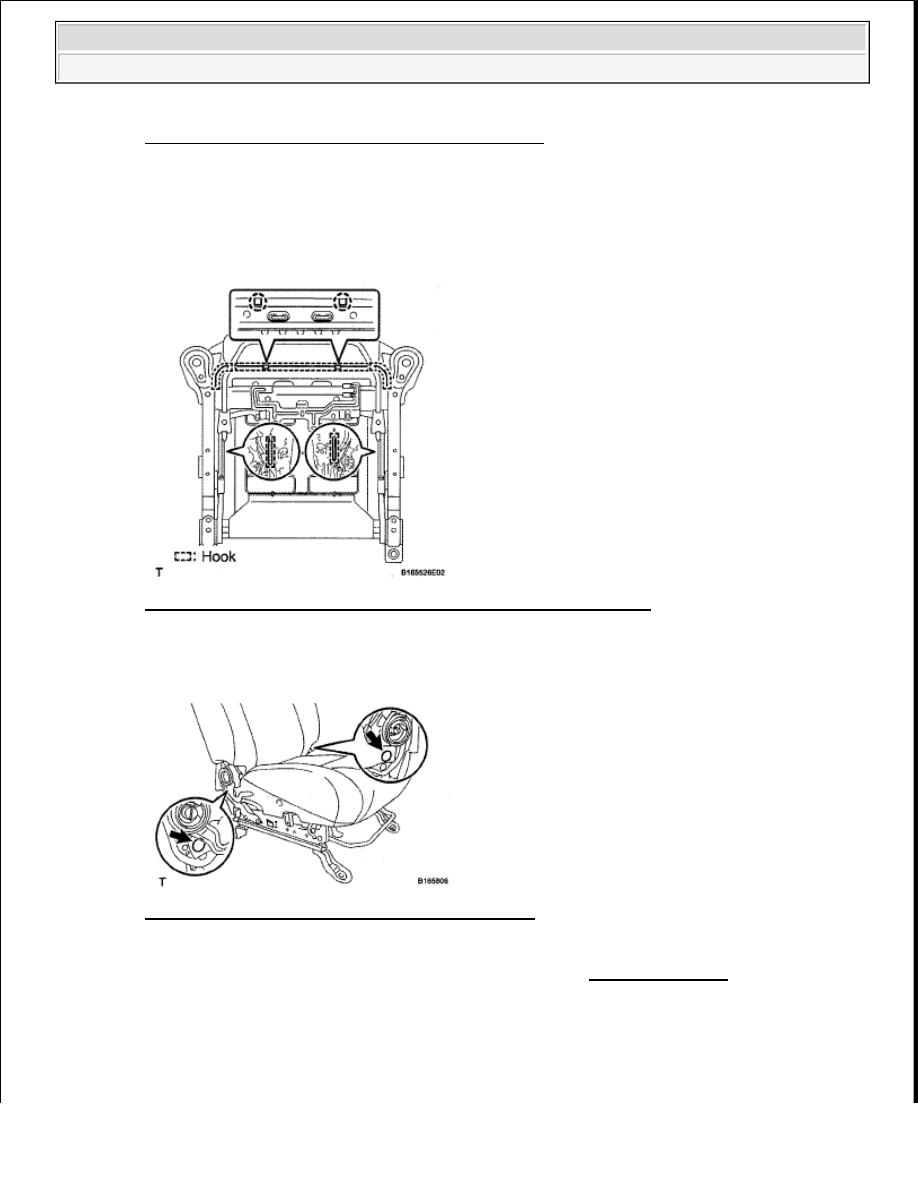

Fig. 315: Identifying Front Seat Cushion Cover Hooks And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the 2 clips.

Fig. 316: Locating Front Seat Cushion Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. INSTALL FRONT SEAT INNER BELT ASSEMBLY RH (See INSTALLATION )

26. INSTALL INNER FRONT SEAT CUSHION SHIELD RH

a. Attach the 3 claws in the order shown in the illustration, and install the cushion shield.

b. Install the screw.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































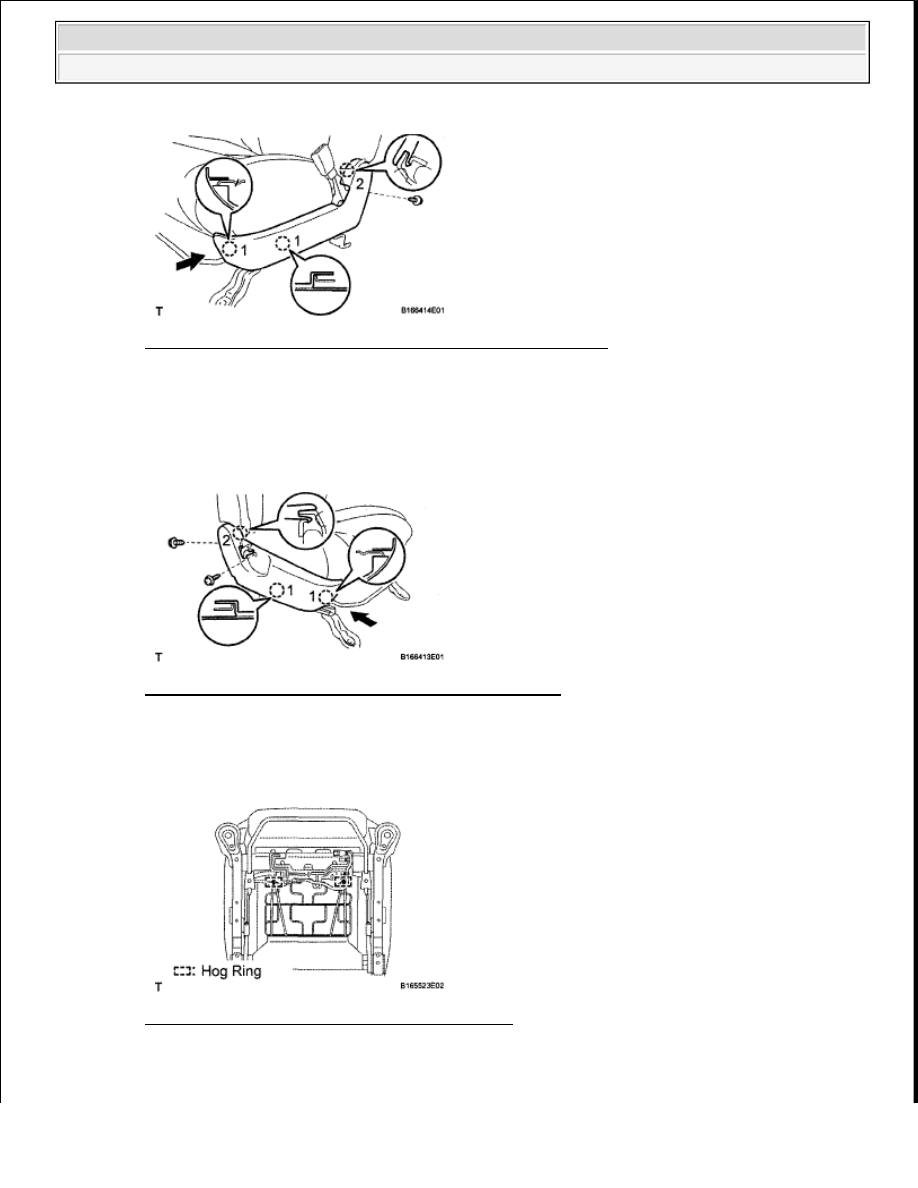

Fig. 317: Identifying Inner Front Seat Cushion Shield Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. INSTALL FRONT SEAT CUSHION SHIELD RH

a. Attach the 3 claws in the order shown in the illustration, and install the cushion shield.

b. Install the 2 screws.

Fig. 318: Identifying Front Seat Cushion Shield Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using hog ring pliers, install the rubber band of the seatback cover to the seat frame with new hog

rings.

Fig. 319: Identifying Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL RECLINING ADJUSTER RELEASE HANDLE RH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Attach the claw to install the reclining adjuster release handle.

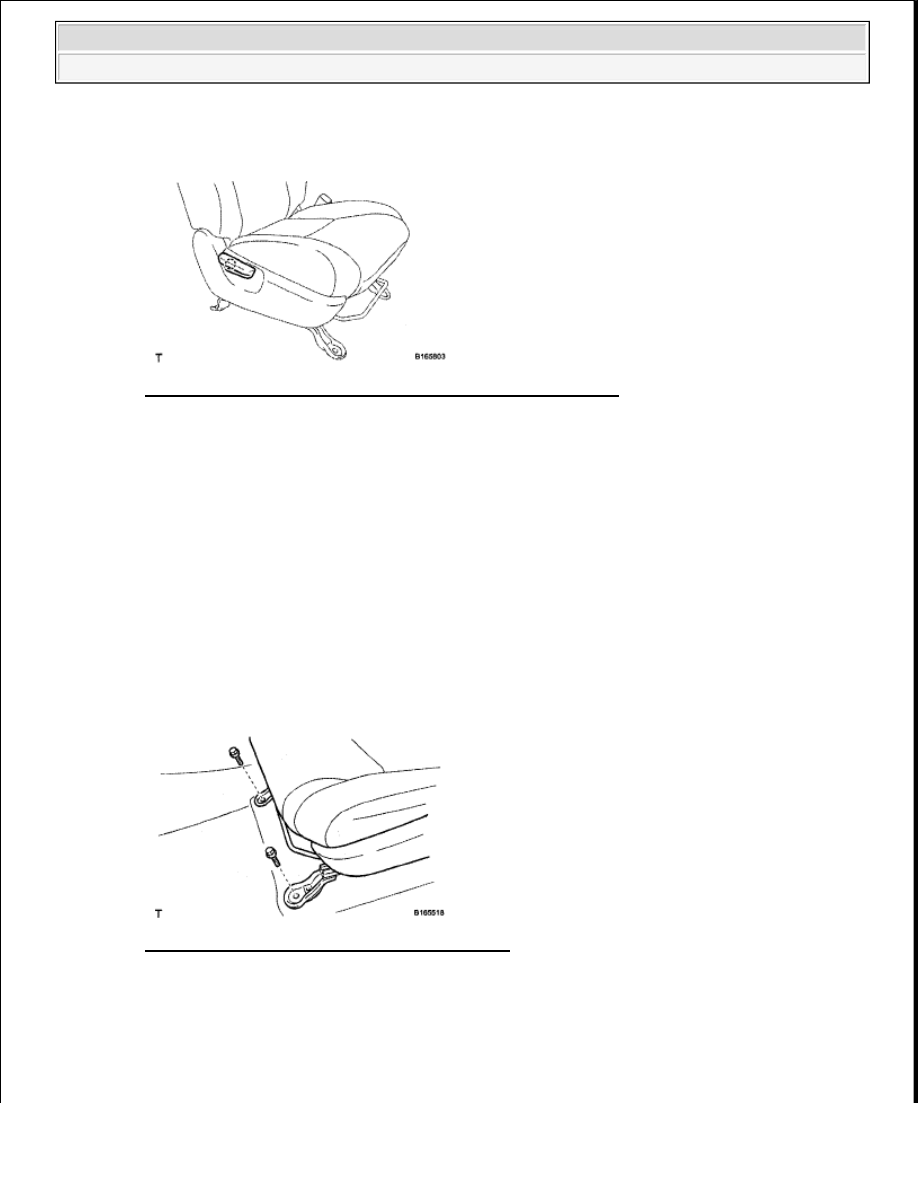

Fig. 320: Identifying Reclining Adjuster Release Handle Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL FRONT SEAT ASSEMBLY RH

a. Install the front seat.

b. Connect the seat wire connectors under the seat.

c. Operate the seat track adjusting handle to move the seat to the rearmost position.

d. Install the 2 bolts.

Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)

Fig. 321: Identifying Front Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Operate the seat track adjusting handle to move the seat to the foremost position.

f. Install the 2 bolts.

Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)

NOTE:

Be careful not to damage the vehicle body.
