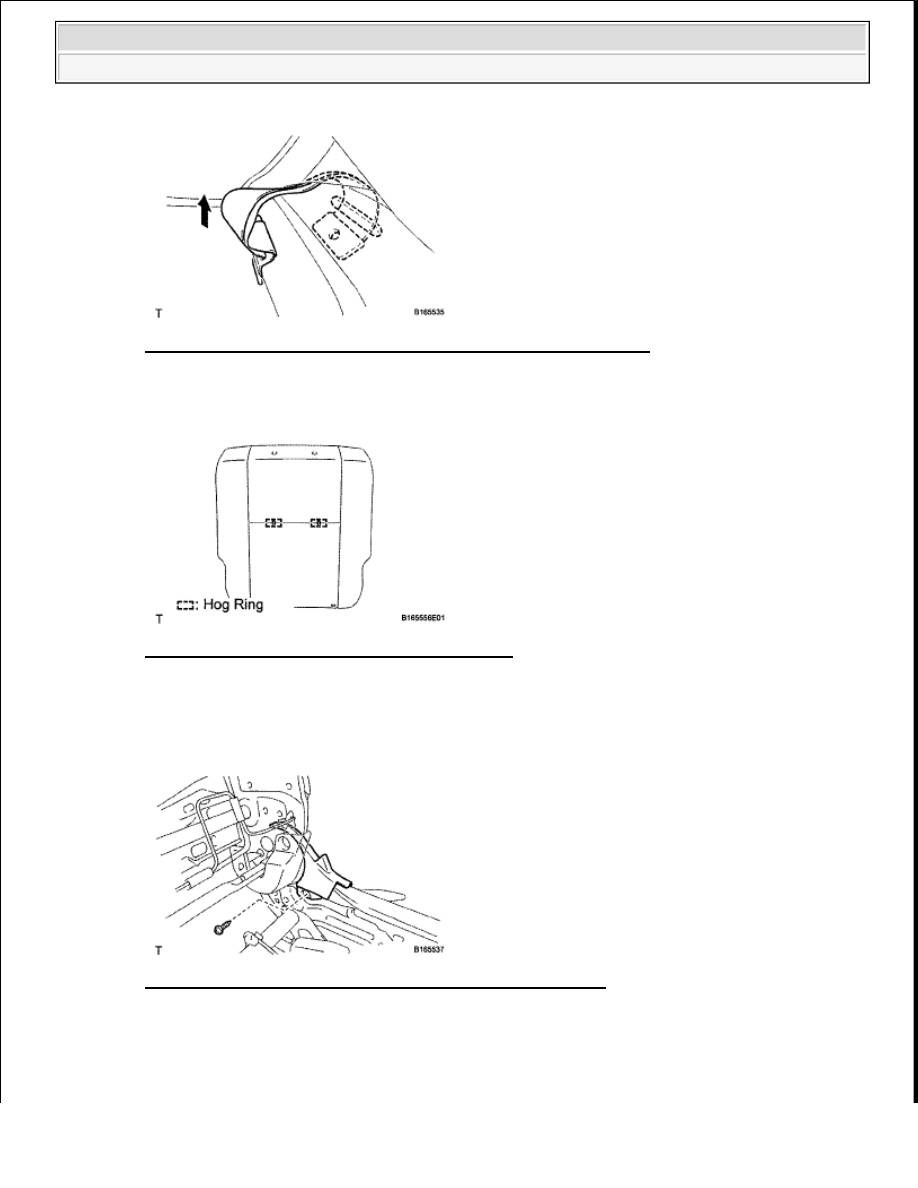

Fig. 287: Identifying Seatback Cover Bracket From Seatback Pad
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the hog rings and seatback cover from the seatback pad.

Fig. 288: Identifying Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE RECLINING ADJUSTER INSIDE COVER LH

a. Remove the screw and reclining adjuster inside cover.

Fig. 289: Identifying Reclining Adjuster Inside Cover Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. REMOVE RECLINING ADJUSTER INSIDE COVER RH

a. Remove the screw and reclining adjuster inside cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































23. REMOVE RECLINING ADJUSTER INSIDE COVER LH

a. Remove the screw.

b. Detach the claw and remove the reclining adjuster inside cover.

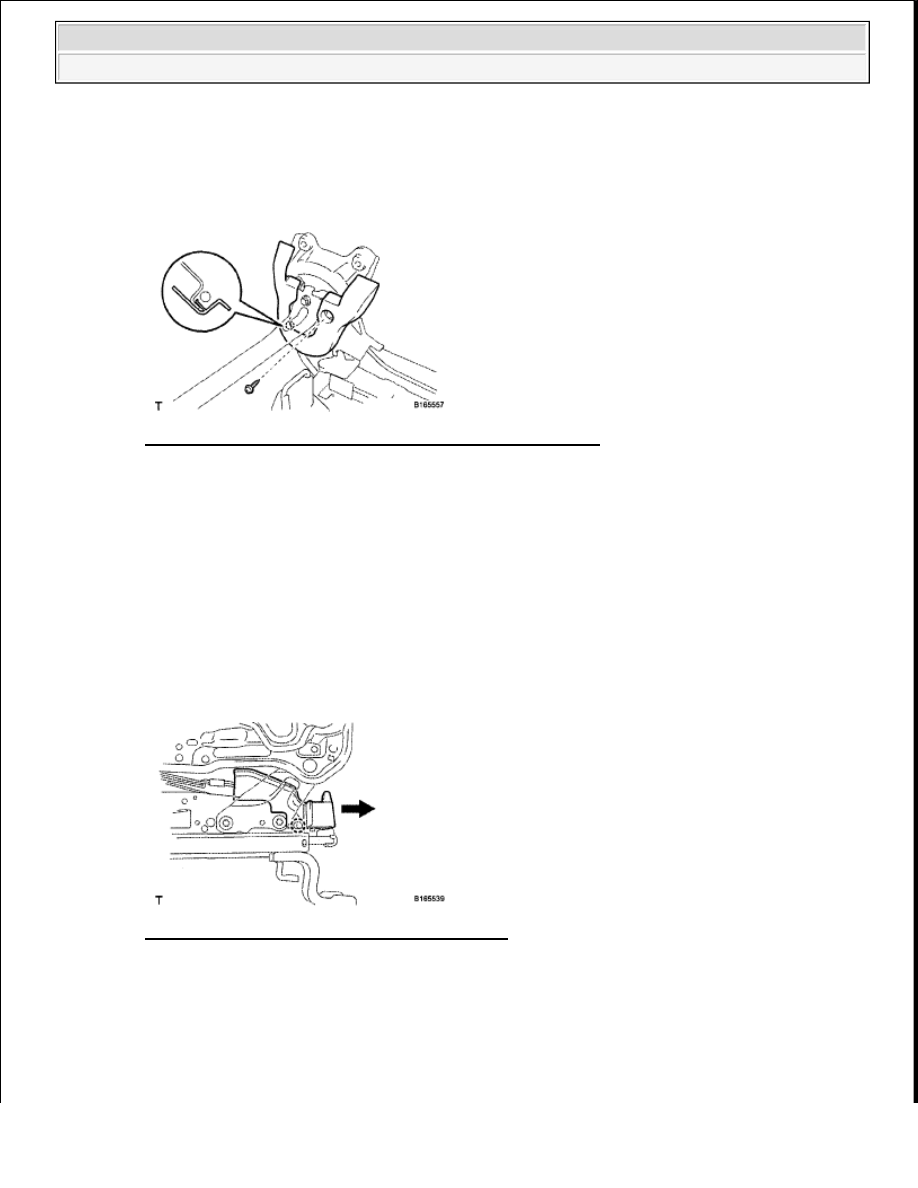

Fig. 290: Identifying Reclining Adjuster Inside Cover Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. REMOVE RECLINING ADJUSTER INSIDE COVER RH

a. Remove the screw.

b. Detach the claw and remove the reclining adjuster inside cover.

25. REMOVE LOWER FRONT SEAT CUSHION SHIELD LH

a. Using a screwdriver, detach the claw and remove the seat cushion shield.

HINT:

Tape the screwdriver tip before use.

Fig. 291: Removing Seat Cushion Shield Lower
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. REMOVE LOWER FRONT SEAT CUSHION SHIELD RH

a. Using a screwdriver, detach the claw and remove the seat cushion shield.

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Tape the screwdriver tip before use.

27. REMOVE OCCUPANT CLASSIFICATION ECU

a. Disconnect the 2 ECU connectors.

b. Using a screwdriver, detach the claw and remove the ECU.

HINT:

Tape the screwdriver tip before use.

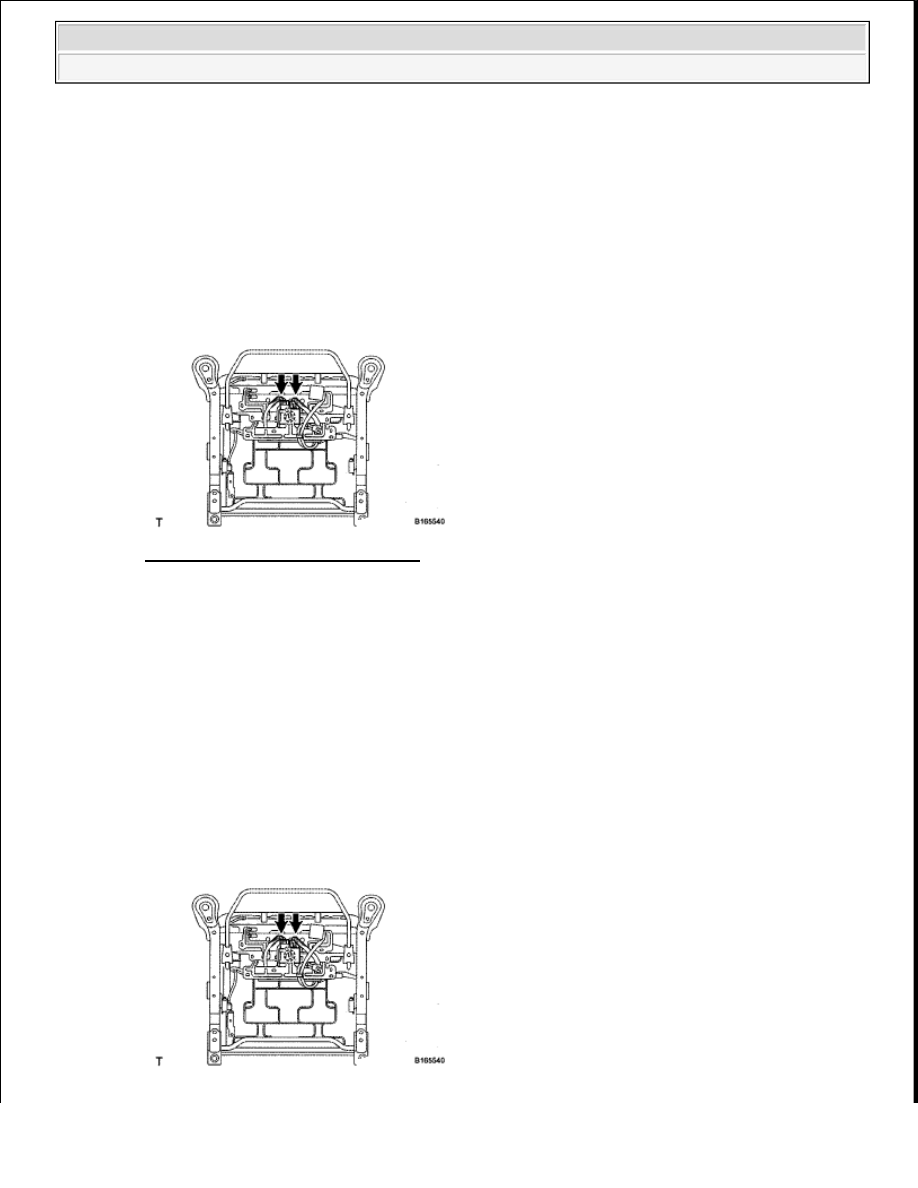

Fig. 292: Locating ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. REMOVE FRONT SEAT WIRE RH

REASSEMBLY

1. INSTALL FRONT SEAT WIRE RH

2. INSTALL OCCUPANT CLASSIFICATION ECU

a. Attach the claw to install the ECU.

b. Connect the 2 ECU connectors.

CAUTION: Wear protective gloves. Sharp areas on the seat frame and adjuster may

injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 293: Locating ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL LOWER FRONT SEAT CUSHION SHIELD RH

a. Attach the claw to install the cushion shield.

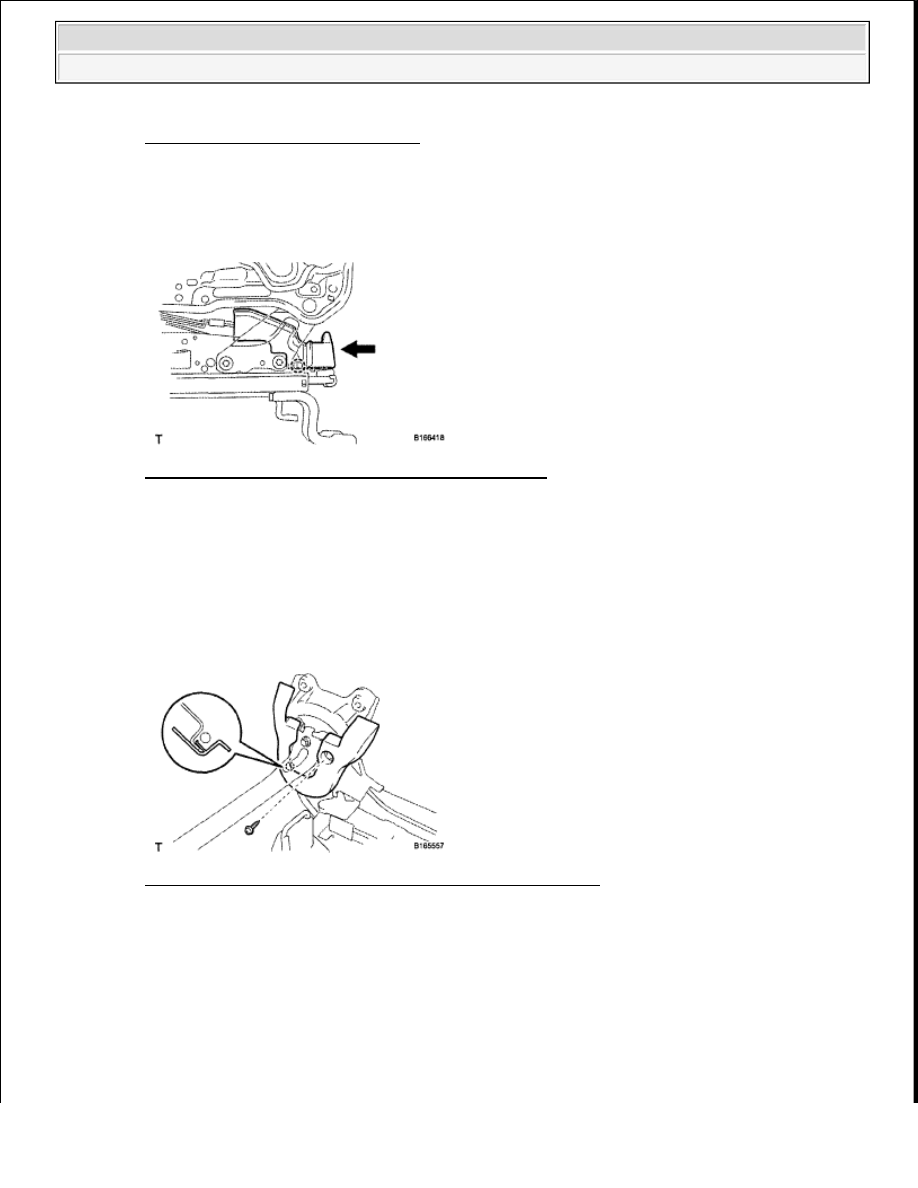

Fig. 294: Locating Lower Front Seat Cushion Shield
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL LOWER FRONT SEAT CUSHION SHIELD LH

a. Attach the claw to install the cushion shield.

5. INSTALL RECLINING ADJUSTER INSIDE COVER RH

a. Attach the claw to install the reclining adjuster inside cover.

b. Install the screw.

Fig. 295: Identifying Reclining Adjuster Inside Cover Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL RECLINING ADJUSTER INSIDE COVER LH

a. Attach the claw to install the reclining adjuster inside cover.

b. Install the screw.

7. INSTALL RECLINING ADJUSTER INSIDE COVER RH

a. Install the reclining adjuster inside cover with the screw.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
