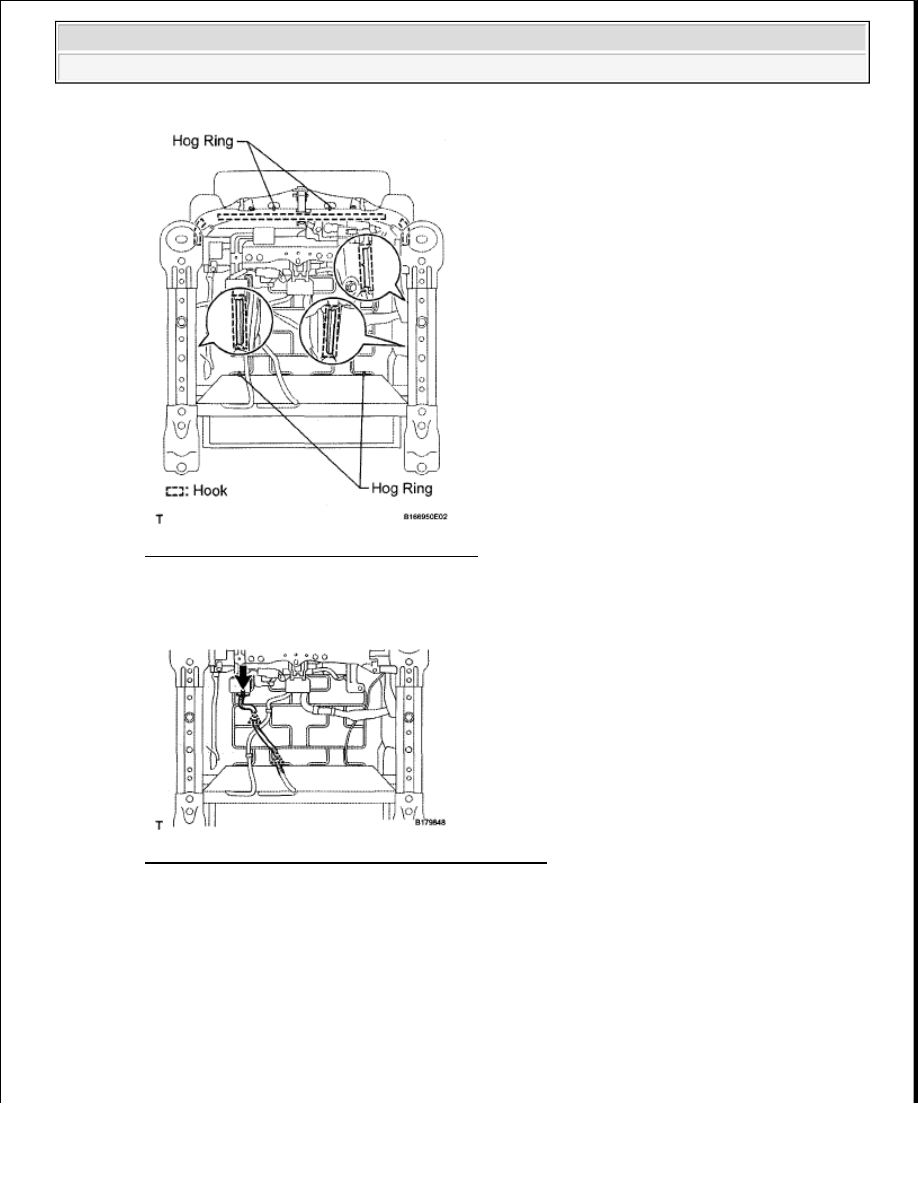

Fig. 160: Identifying Hog Rings And Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Connect the seat heater control connector and attach the 2 wire harness clamps.

Fig. 161: Identifying Seat Heater Control Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Connect the seat heater connector and attach the 2 wire harness clamps.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 162: Identifying Seat Heater Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Install the 2 clips.

Fig. 163: Identifying Front Seat Cushion Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. INSTALL FRONT POWER SEAT SWITCH LH

a. Install the switch with the 3 screws.

b. Connect the 2 switch connectors.

c. w/o Seat Position Memory System:

Connect the switch connector.

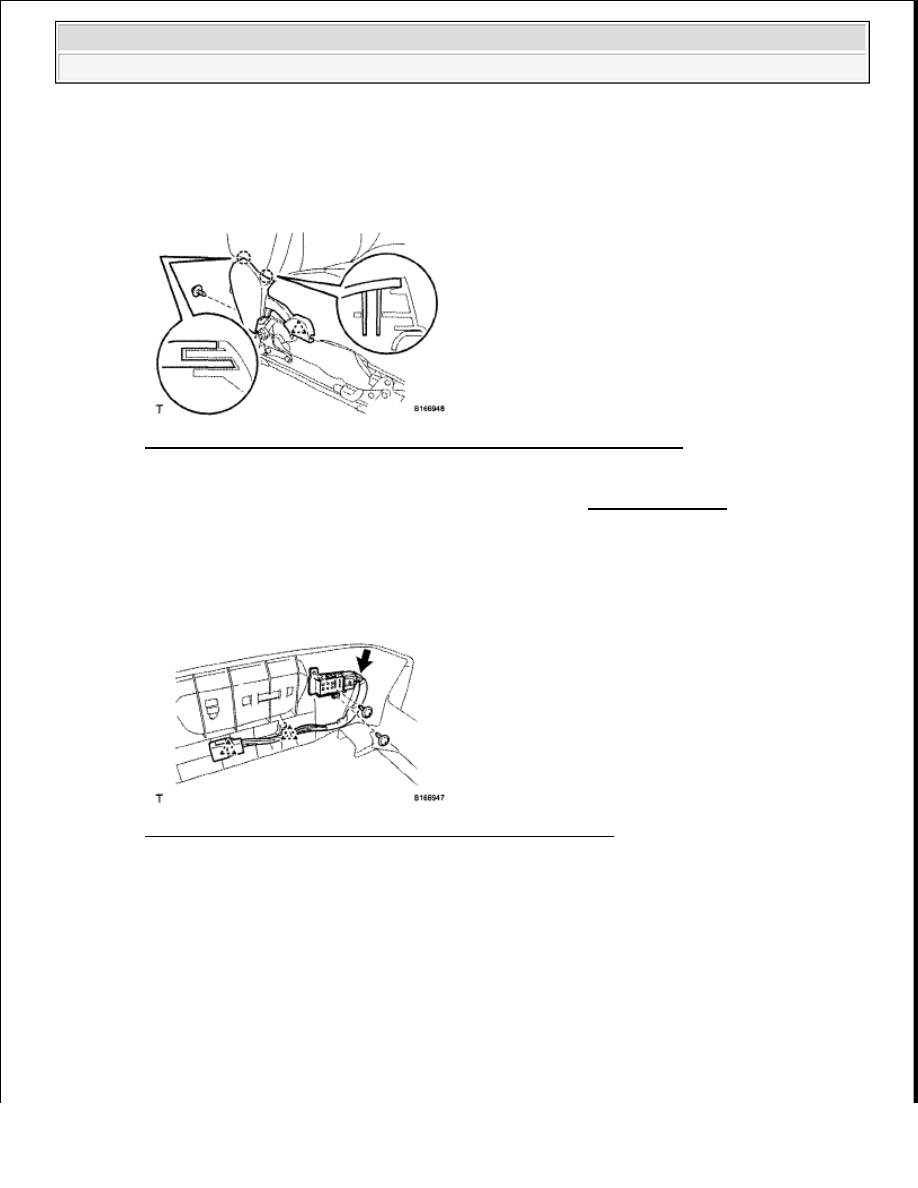

Fig. 164: Identifying Front Power Seat Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































19. INSTALL INNER FRONT SEAT CUSHION SHIELD LH

a. Attach the 2 claws and clip to install the cushion shield.

b. Install the screw.

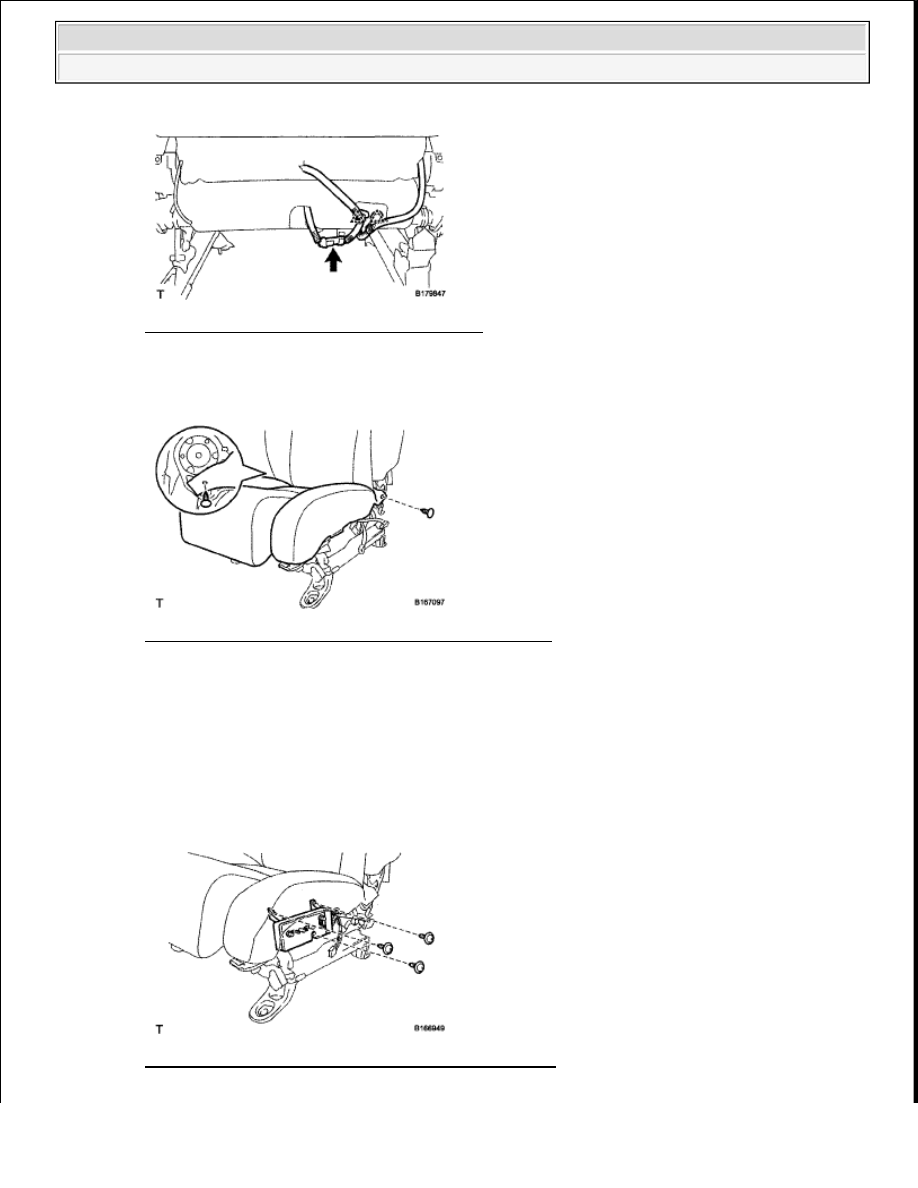

Fig. 165: Identifying Inner Front Seat Cushion Shield Claws And Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL FRONT SEAT INNER BELT ASSEMBLY LH (See INSTALLATION )

21. INSTALL LEG SUPPORT ADJUSTMENT SWITCH (w/ Leg Support Adjustment Switch)

a. Connect the switch connector.

b. Install the switch with the 2 screws.

c. Attach the 2 wire harness clamps.

Fig. 166: Identifying Leg Support Adjustment Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. INSTALL FRONT POWER SEAT LUMBAR SWITCH LH (w/ Lumbar Support Adjuster)

a. Install the switch with the 2 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 167: Identifying Front Power Seat Lumbar Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. INSTALL FRONT SEAT CUSHION SHIELD LH

a. Connect the switch connectors.

b. Attach the 2 claws to install the cushion shield.

c. Install the 3 screws.

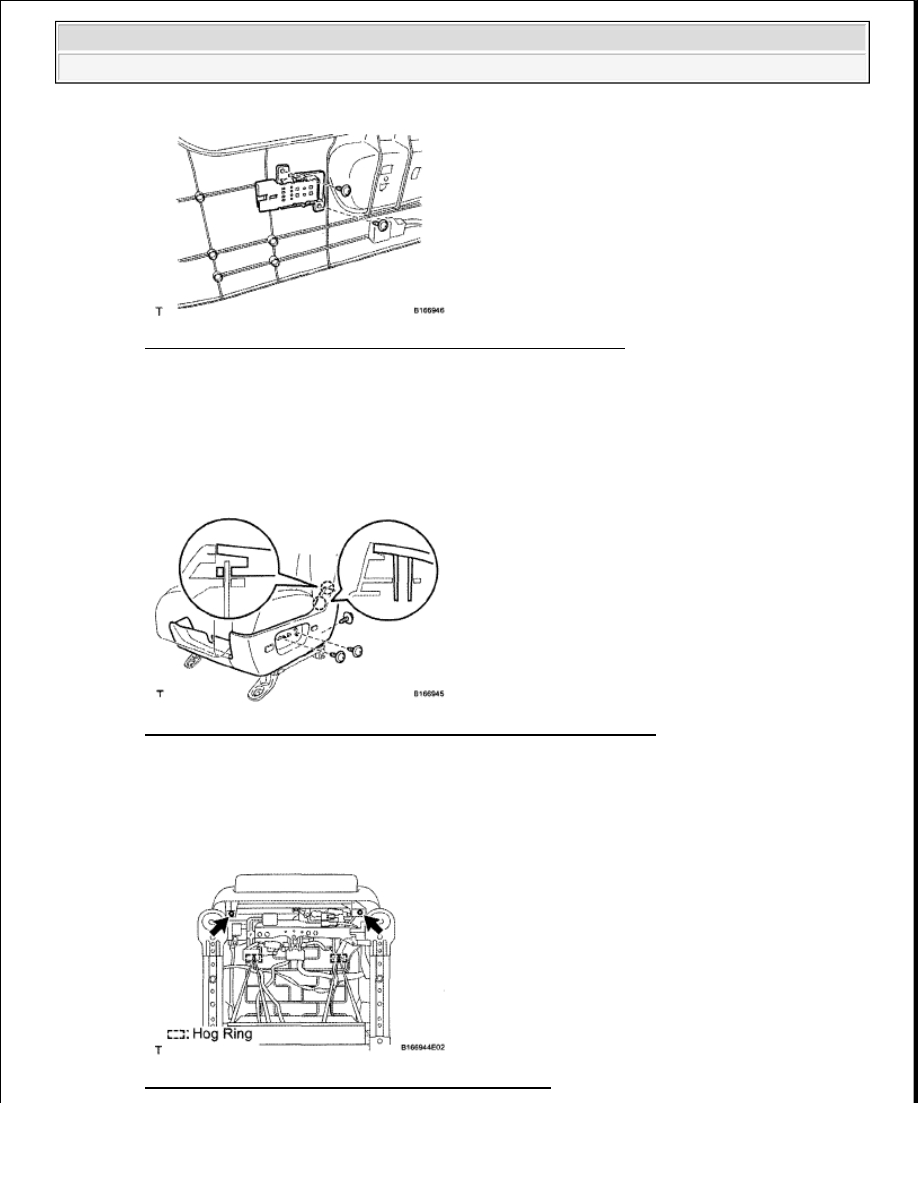

Fig. 168: Identifying Front Seat Cushion Shield Claws And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the 2 screws.

e. Using hog ring pliers, install the rubber band of the seatback cover to the seat frame with new hog

rings.

Fig. 169: Locating Front Seat Cushion Shield Screws
