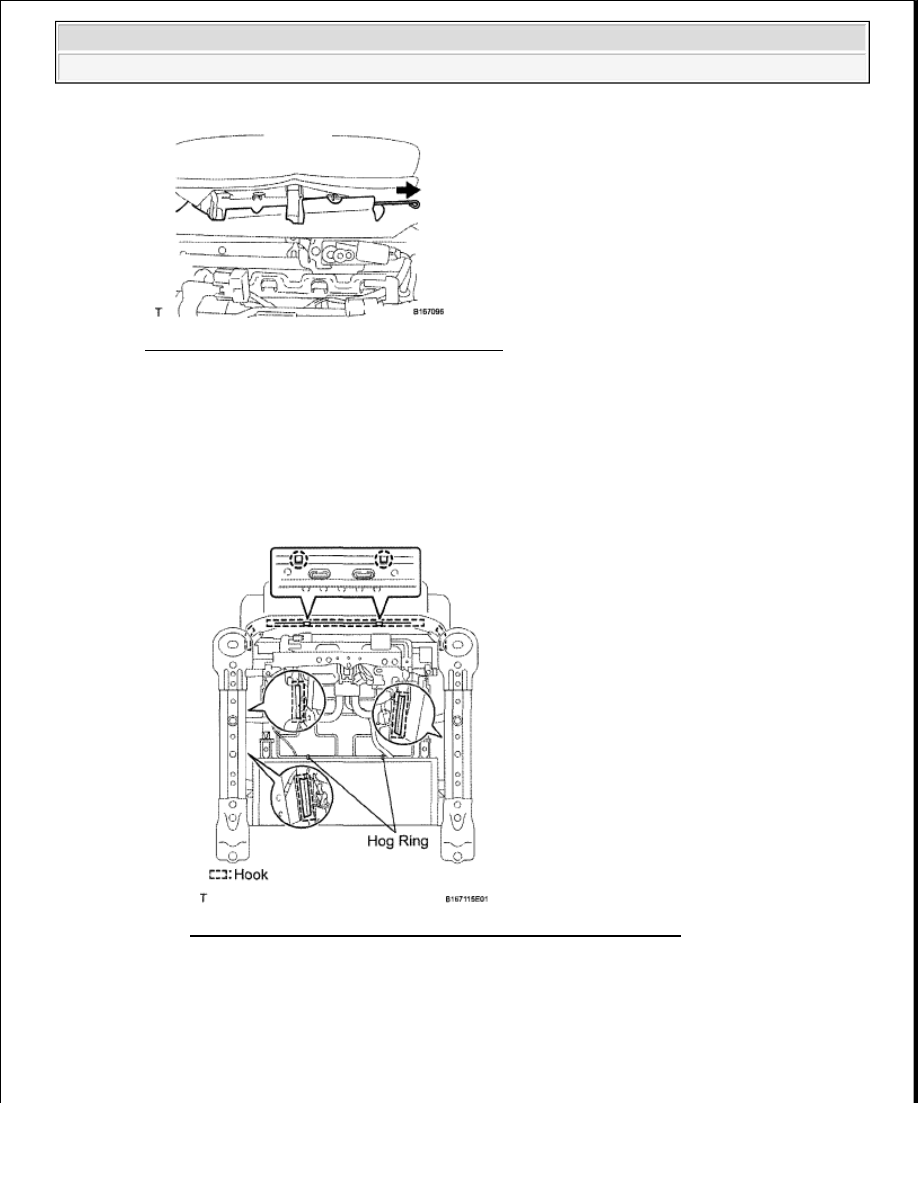

Fig. 116: Identifying Seat Cushion Cover Wire
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Remove the seat cushion cover with pad from the seat frame.

g. w/o Leg Support Adjustment Switch:

1. Remove the hog rings.

2. Bend the 2 seat frame claws upward.

3. Detach the hooks and remove the seat cushion cover with pad.

Fig. 117: Identifying Seat Cushion Cover Hooks And Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER LH

a. Remove the hog rings and front seat cushion cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































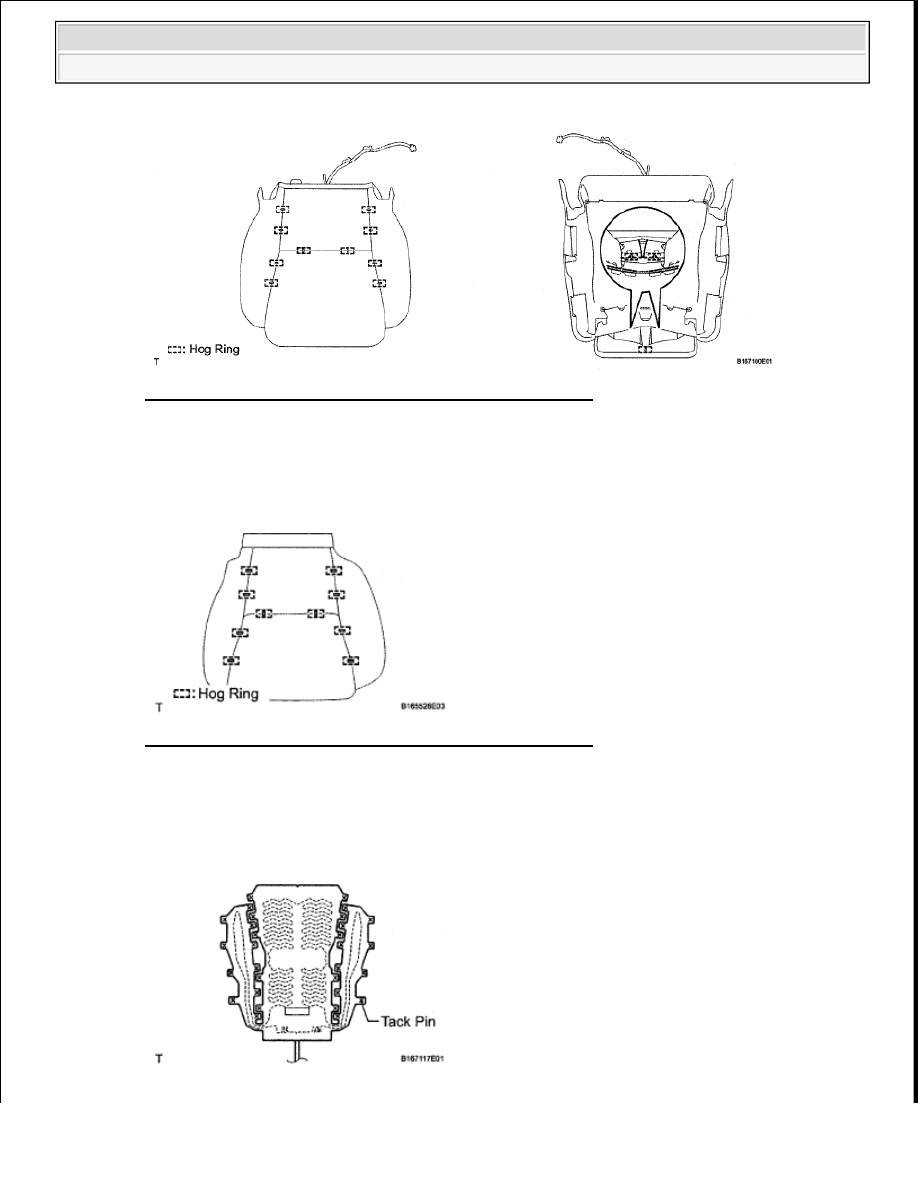

Fig. 118: Identifying Front Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/o Leg Support Adjustment Switch:

Remove the hog rings and front seat cushion cover.

Fig. 119: Identifying Front Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE FRONT SEAT CUSHION HEATER ASSEMBLY LH (w/ Seat Heater System)

a. Cut off the tack pins which fasten the seat heater to the seat cushion cover, and then remove the

seat cushion heater from the seat cushion cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 120: Identifying Seat Cushion Heater Tack Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE FRONT SEATBACK COVER WITH PAD LH

a. Detach the hook.

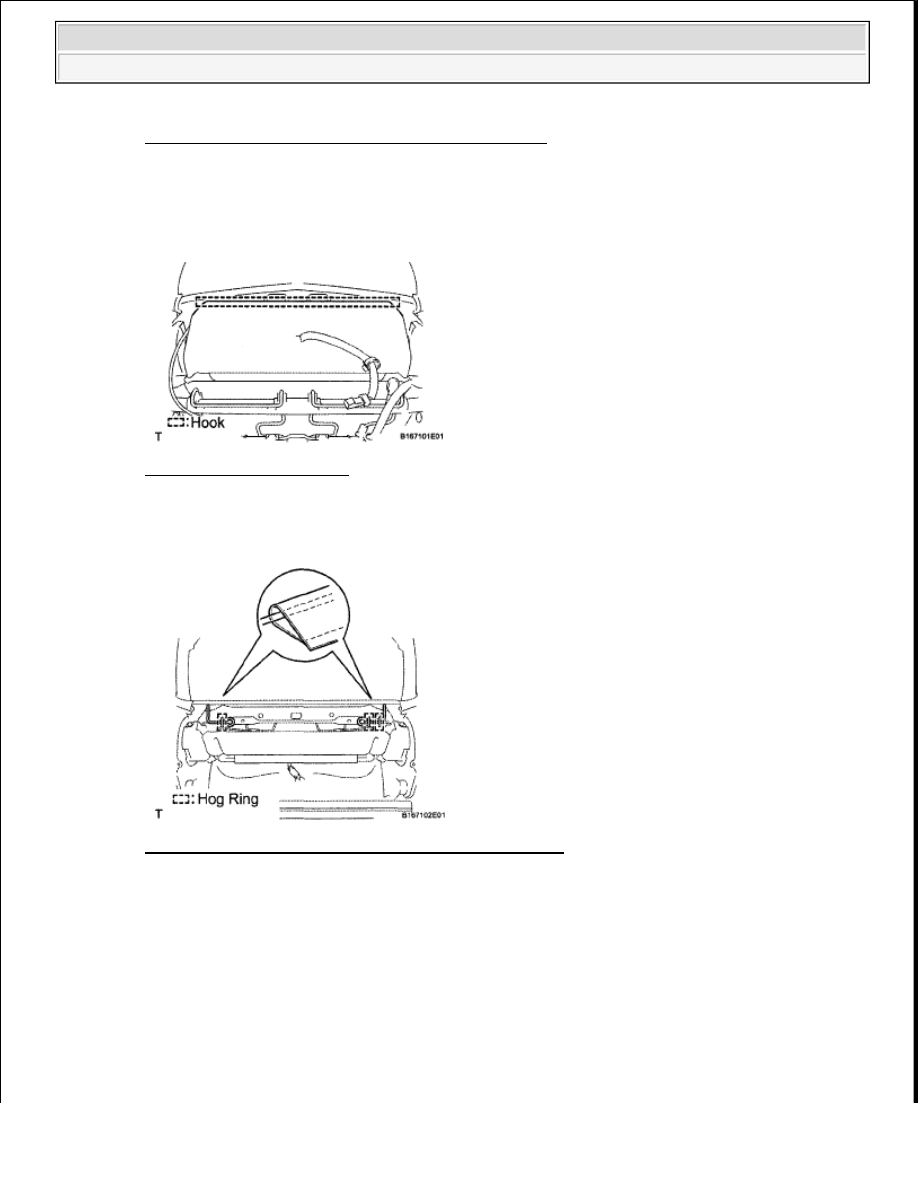

Fig. 121: Identifying Hook
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the hog rings and seatback cover wires.

Fig. 122: Identifying Seatback Cover Wires Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the nut and seatback cover bracket from the seat frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































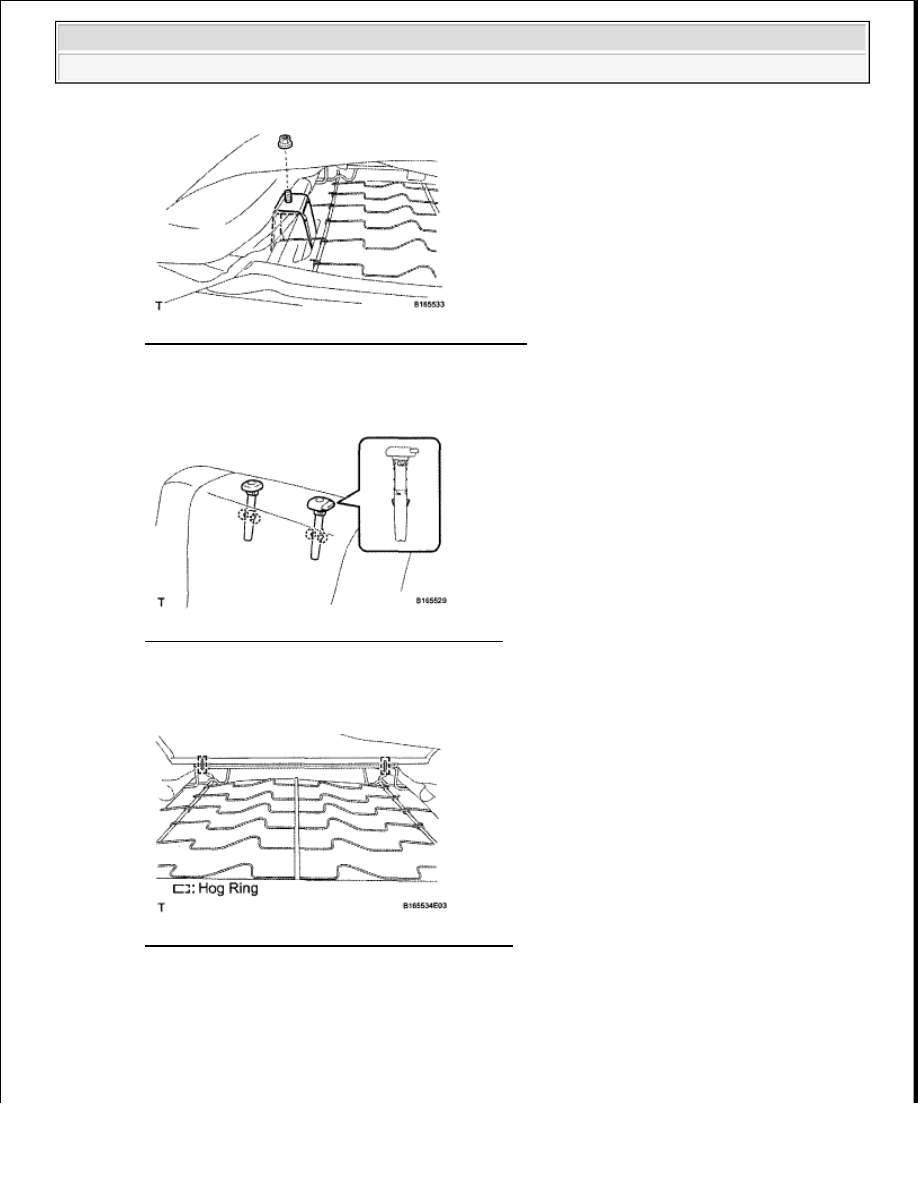

Fig. 123: Identifying Seatback Cover Bracket Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Detach the 4 claws and remove the 2 headrest supports.

Fig. 124: Identifying Headrest Supports Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the hog rings and seatback cover with pad.

Fig. 125: Identifying Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE SEPARATE TYPE FRONT SEATBACK COVER LH

a. Remove the hog rings and seatback cover wires.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
