COMPONENTS

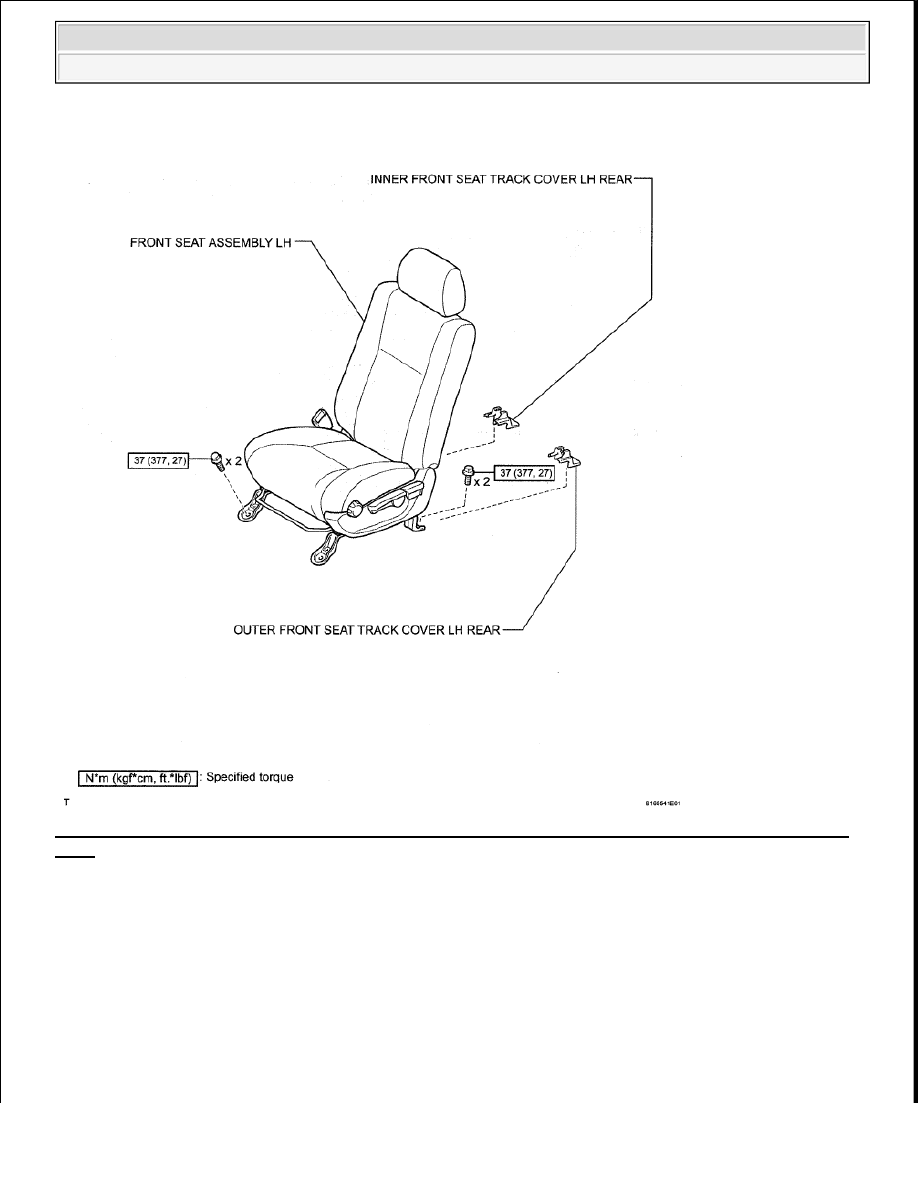

Fig. 35: Identifying Front Seat Assembly Components With Torque Specifications - For Manual Seat (1
Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

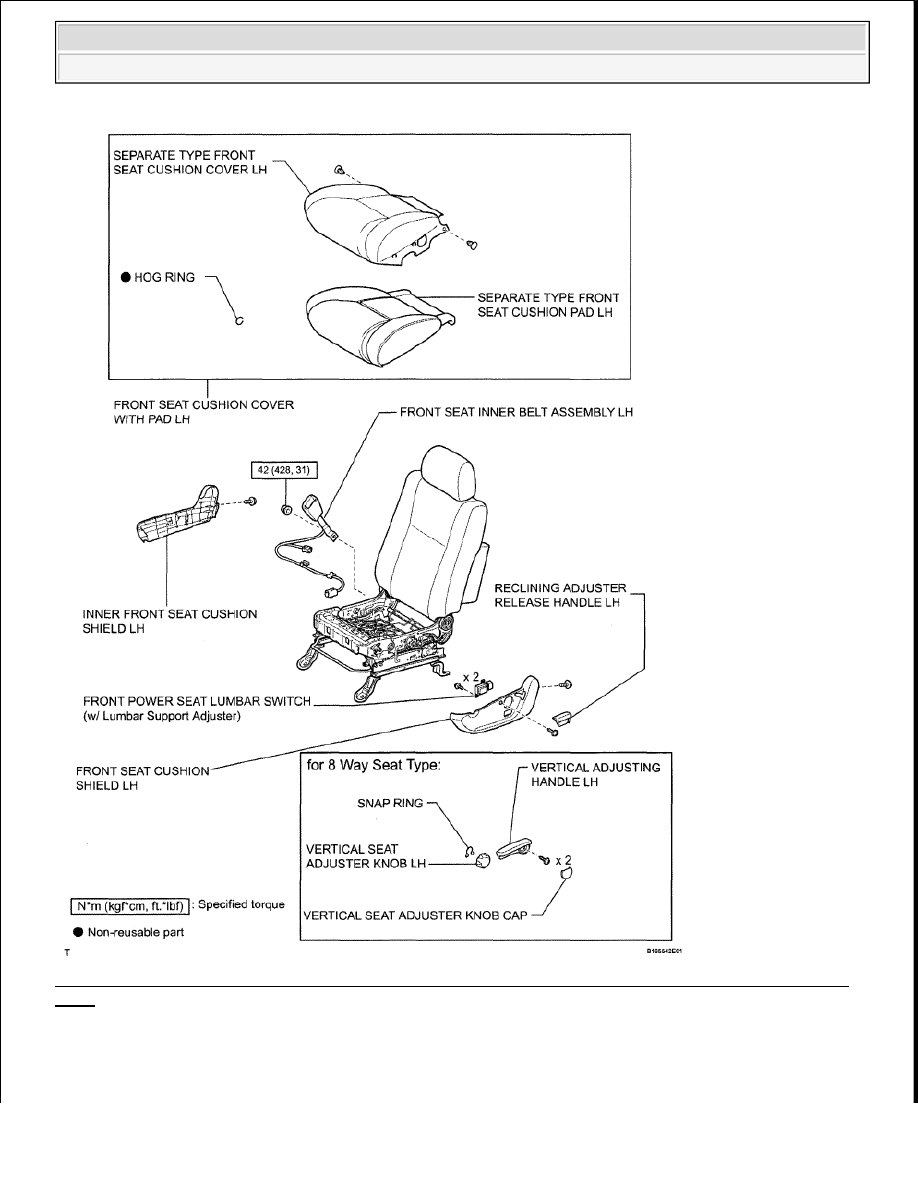

Fig. 36: Identifying Front Seat Assembly Components With Torque Specifications - For Manual Seat (2
Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

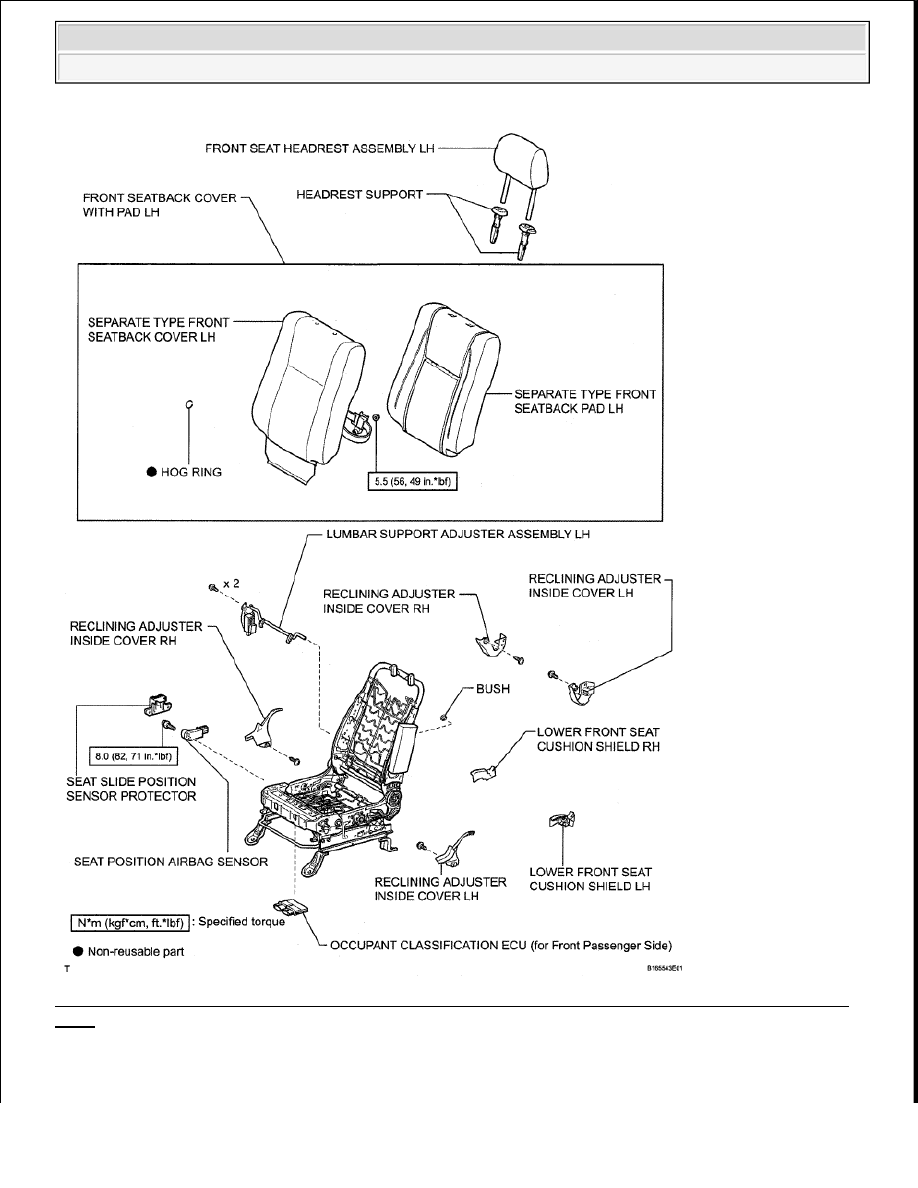

Fig. 37: Identifying Front Seat Assembly Components With Torque Specifications - For Manual Seat (3
Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE INNER FRONT SEAT TRACK COVER LH REAR

a. Operate the seat track adjusting handle to move the seat to the foremost position.

b. Using a screwdriver, detach the 2 claws and remove the seat track cover.

HINT:

Tape the screwdriver tip before use.

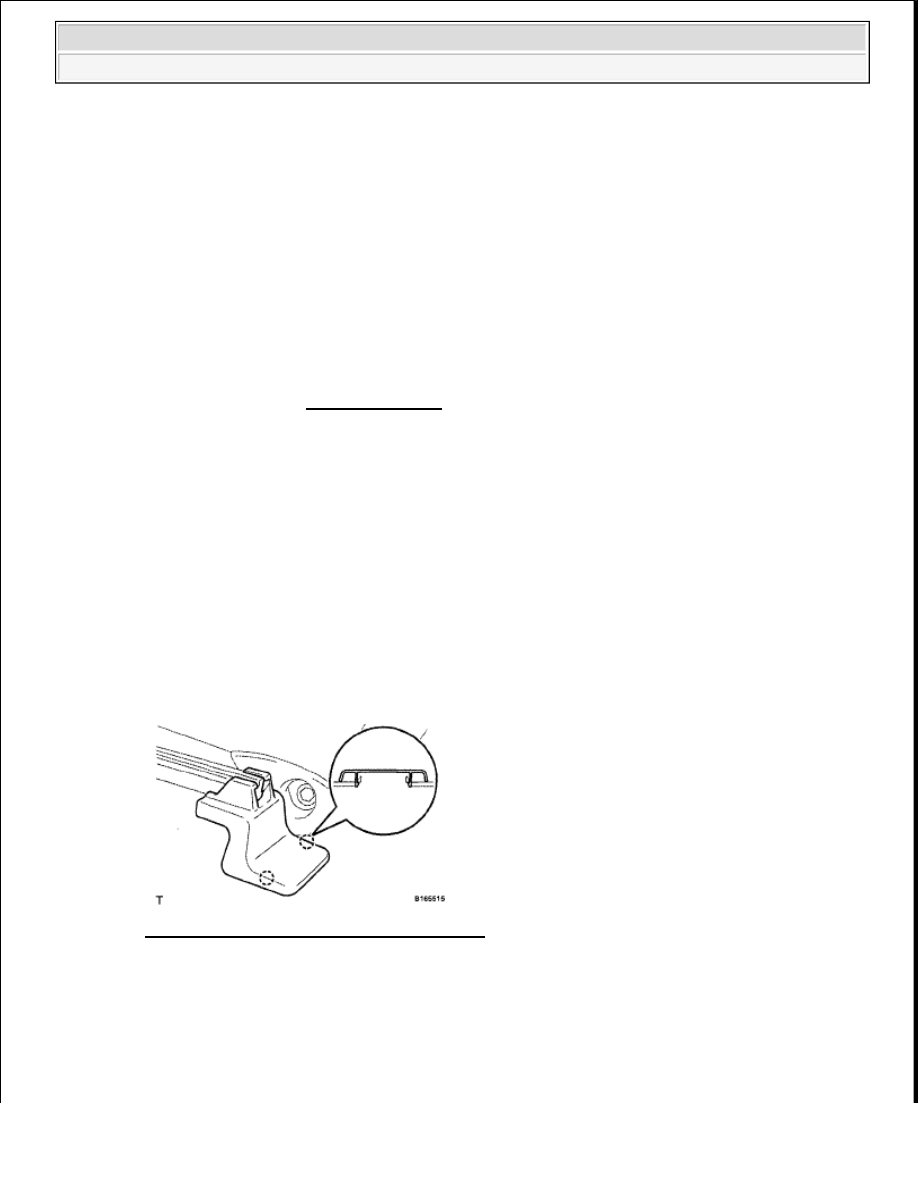

Fig. 38: Identifying Seat Track Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE OUTER FRONT SEAT TRACK COVER LH REAR

a. Using a screwdriver, detach the 2 claws and remove the seat track cover.

HINT:

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.
