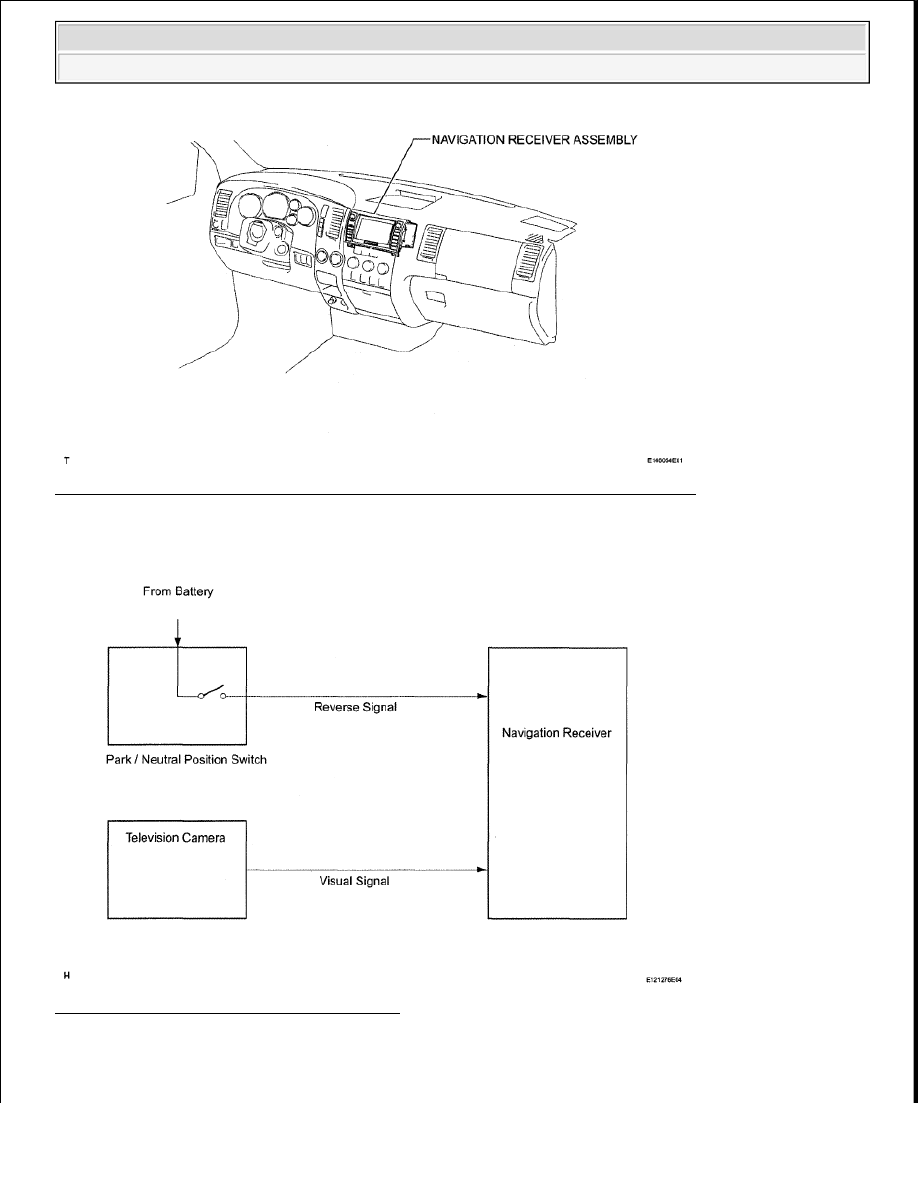

Fig. 48: Identifying Rear View Monitor System Replacement Part Location (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM

Fig. 49: Rear View Monitor System Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DESCRIPTION



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra































1. GENERAL

a. To assist the driver with parking the vehicle by displaying an image of the area behind the vehicle,

this system has a television camera mounted on the tail gate. The system displays the image on the
navigation receiver assembly.

b. This system consists of the following components:

1. Navigation receiver assembly

2. Television camera assembly

3. Park / Neutral position switch

c. This system is equipped with a self-diagnosis system, which is operated on a dedicated window that

appears on the display panel, just as in the navigation system.

2. FUNCTION OF COMPONENTS

a. The navigation receiver assembly controls the system by using information from the following

components:

COMPONENTS FUNCTION CHART

3. OPERATION EXPLANATION

a. The navigation receiver assembly receives the R position signal from the park / neutral position

switch when the shift lever is moved to the R position. After receiving the R position signal, the
navigation receiver assembly switches from the navigation system to the rear view monitor system.

4. NOTES FOR REAR VIEW MONITOR

a. Notes for the rear view monitor.

1. The rear view monitor may not function properly if subjected to a severe blow by any hard

object.

2. Do not "scrub" the cover part of the camera (resin made). Scrubbing it may scratch the cover

and affect the image. Prevent organic solvents, waxes, bond removing solvents, or glass
coating from adhering to the cover. Clean it off immediately, and wash with water.

3. Exposing the camera to a sudden temperature change may affect proper functioning of the

camera.

Item

Function

Television Camera
Assembly



Mounted on the tail gate to transmit the rear view of the vehicle to the
navigation receiver assembly.



A color video camera that uses a CCD (Charge Coupled Device) and a
wide-angle lens.

Navigation Receiver
Assembly



Transmits video signals, which contain an image of the area behind the
vehicle taken with the television camera assembly.



Navigation receiver assembly effects control of the system by
receiving the shift position signal from park/neutral position switch.



Displays the rear view monitor image on the display panel.

Park / Neutral
Position Switch

Transmits a reverse shift position signal to the navigation receiver assembly.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra































4. A clear image may not appear if the camera is dirty with snow, mud, etc. In that case, wash it

with water and wipe off the lens. Use a detergent to remove dirt if necessary.

b. Images are difficult to discern even in normal conditions if:

1. Camera lens is frosted over (the image immediately after turning the ignition switch ON may

be blurred or darker than normal).

2. A strong beam of light, such as a sunbeam or headlight, hits the camera.

HINT:

When a strong light, such as a sunbeam reflected off the vehicle's body, hits the camera, the
image may be blurred. This is called the "SMEAR" phenomenon, peculiar to the CCD
camera.

3. It is too dark around the camera (at night, etc.).

4. The ambient temperature around the camera is either too high or too low.

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use these procedures to troubleshoot the rear view monitor system.

1. VEHICLE BROUGHT TO WORKSHOP

2. CUSTOMER PROBLEM ANALYSIS

3. CHECK DTC OF NAVIGATION SYSTEM

a. Refer to the DTC check/clear procedures of the navigation system (see DIAGNOSTIC

TROUBLE CODE CHART ).

Result

DTC OF NAVIGATION SYSTEM RESULT CHART

B: Go to NAVIGATION system.

A: Go to next step

4. PROBLEM SYMPTOM CONFIRMATION

Result

PROBLEM SYMPTOM CONFIRMATION RESULT CHART

Result

Proceed to

DTC is not output

A

DTC is output

B



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra































B: Go to step 6

A: Go to next step

5. SYMPTOM SIMULATION

6. CHECK IF SAME SYMPTOM APPEARS IN NAVIGATION SYSTEM

a. Refer to the navigation system (see PROBLEM SYMPTOMS TABLE ).

Result

PROBLEM SYMPTOM CONFIRMATION RESULT CHART

B: FOLLOW THE NAVIGATION SYMPTOM CHART TO PERFORM TROUBLESHOOTING

A: Go to next step

7. PROBLEM SYMPTOMS TABLE

a. Refer to the PROBLEM SYMPTOMS TABLE .

Result

PROBLEM SYMPTOM CONFIRMATION RESULT CHART

B: Go to step 9

A: Go to next step

8. BASED ON MALFUNCTION SYMPTOM, PERFORM TROUBLESHOOTING BELOW

a. see TERMINALS OF ECU .

9. ADJUST, REPAIR OR REPLACE

10. CONFIRMATION TEST

NEXT: END
