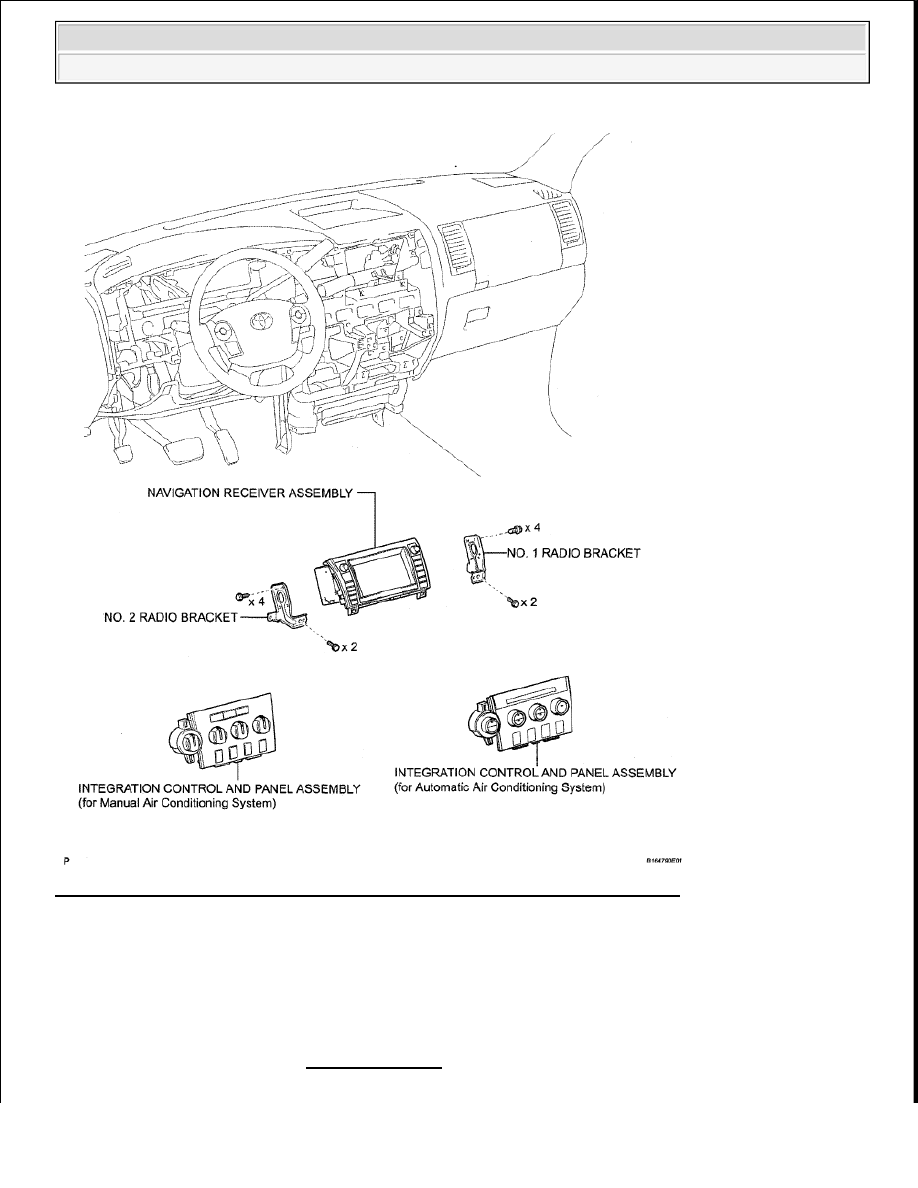

Fig. 450: Identifying Navigation Receiver Components - (For Column Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































2. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Remove the front door scuff plate LH (see REMOVAL ).

b. for CrewMax:

Remove the front door scuff plate LH (see REMOVAL ).

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

7. REMOVE CENTER LOWER INSTRUMENT COVER (See REMOVAL )

8. REMOVE FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

9. REMOVE LOWER INSTRUMENT CLUSTER FINISH PANEL (See REMOVAL )

10. REMOVE INSTRUMENT PANEL CUP HOLDER ASSEMBLY (See REMOVAL )

11. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System) (See REMOVAL )

12. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System) (See REMOVAL )

13. REMOVE NAVIGATION RECEIVER ASSEMBLY WITH BRACKET

a. Remove the 4 bolts.



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra

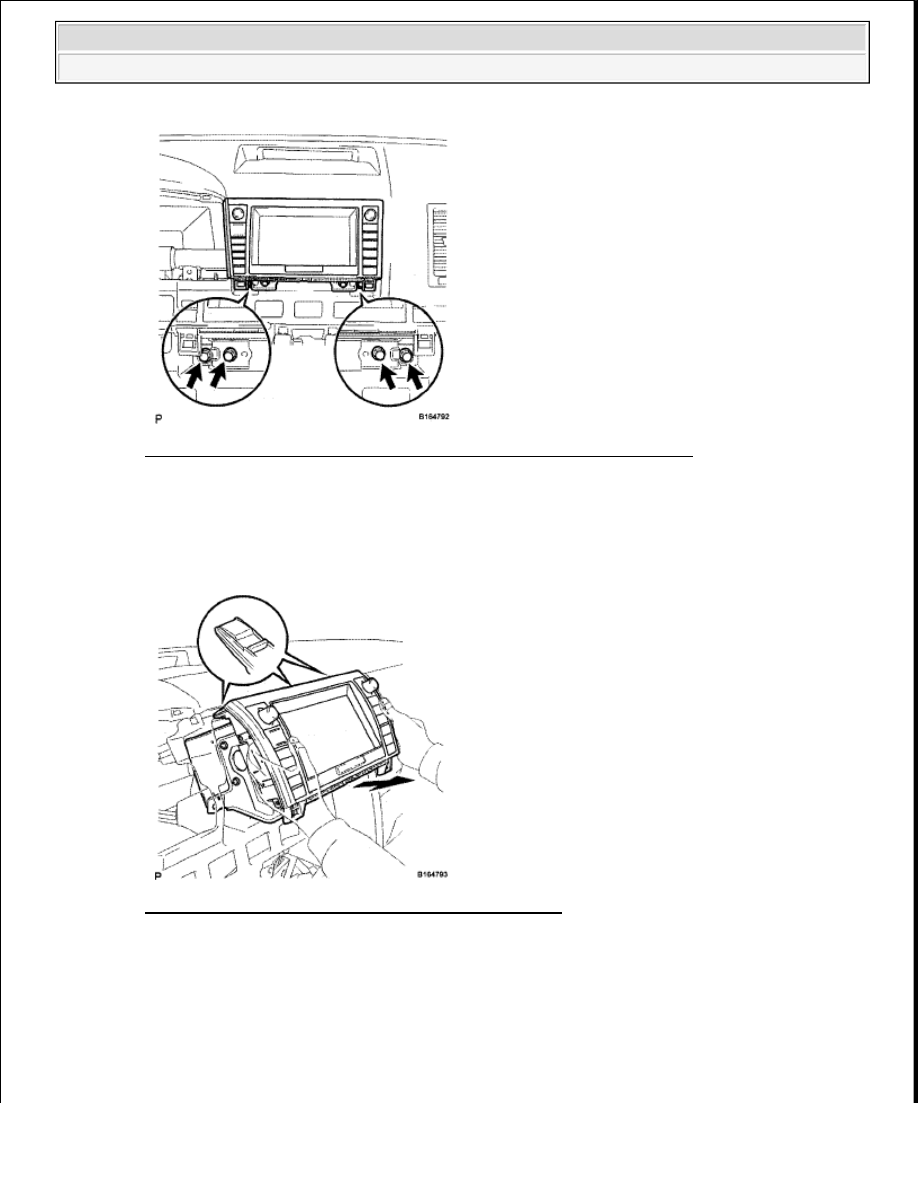

Fig. 451: Identifying Navigation Receiver Assembly With Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Pull the navigation receiver as shown in the illustration to detach the 3 clips on the backside of the

navigation receiver.

c. Disconnect the connectors and remove the navigation receiver.

Fig. 452: Removal/Installation Of Navigation Receiver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE NO. 1 RADIO BRACKET

a. Remove the 4 bolts and bracket.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra

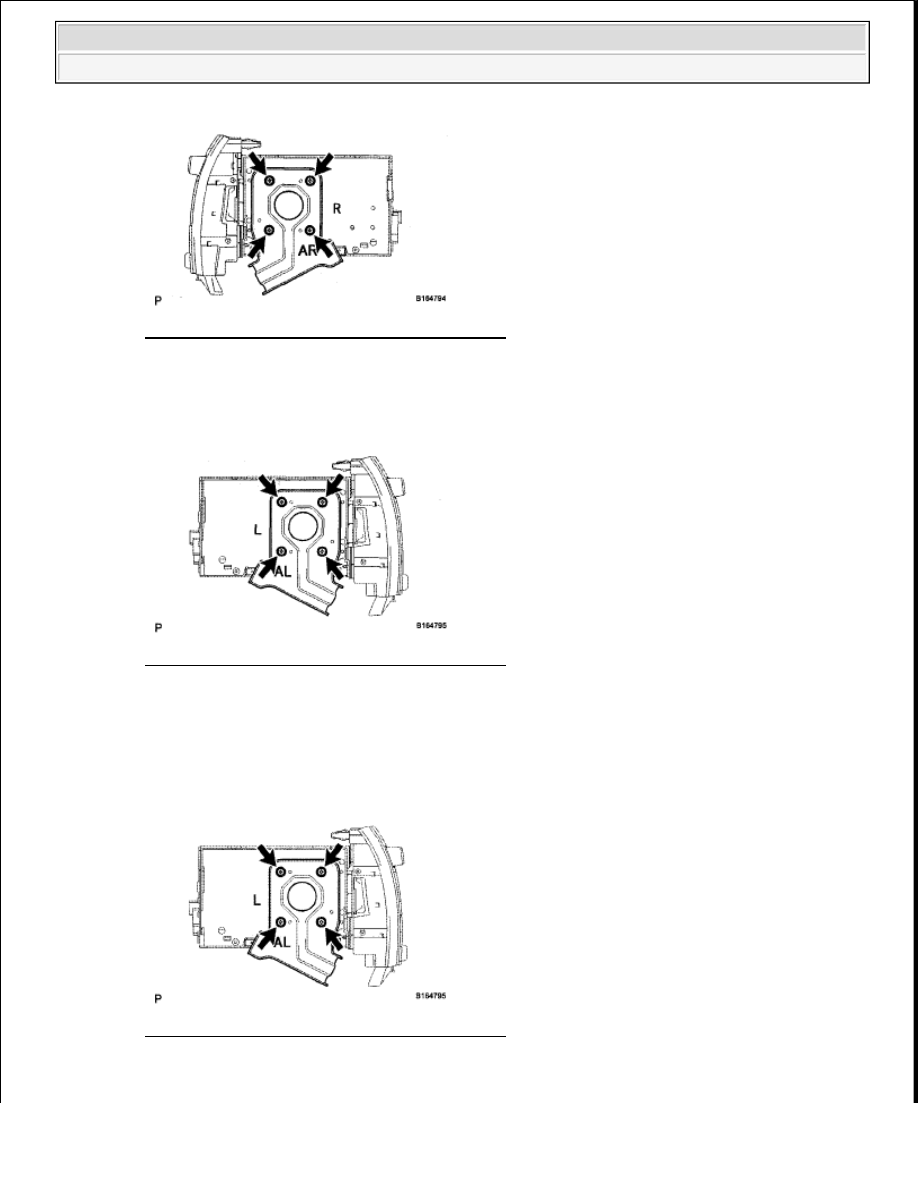

Fig. 453: Identifying No. 1 Radio Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE NO. 2 RADIO BRACKET

a. Remove the 4 bolts and bracket.

Fig. 454: Identifying No. 2 Radio Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL NO. 2 RADIO BRACKET

a. Install the bracket with the 4 bolts.

Fig. 455: Identifying No. 2 Radio Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
