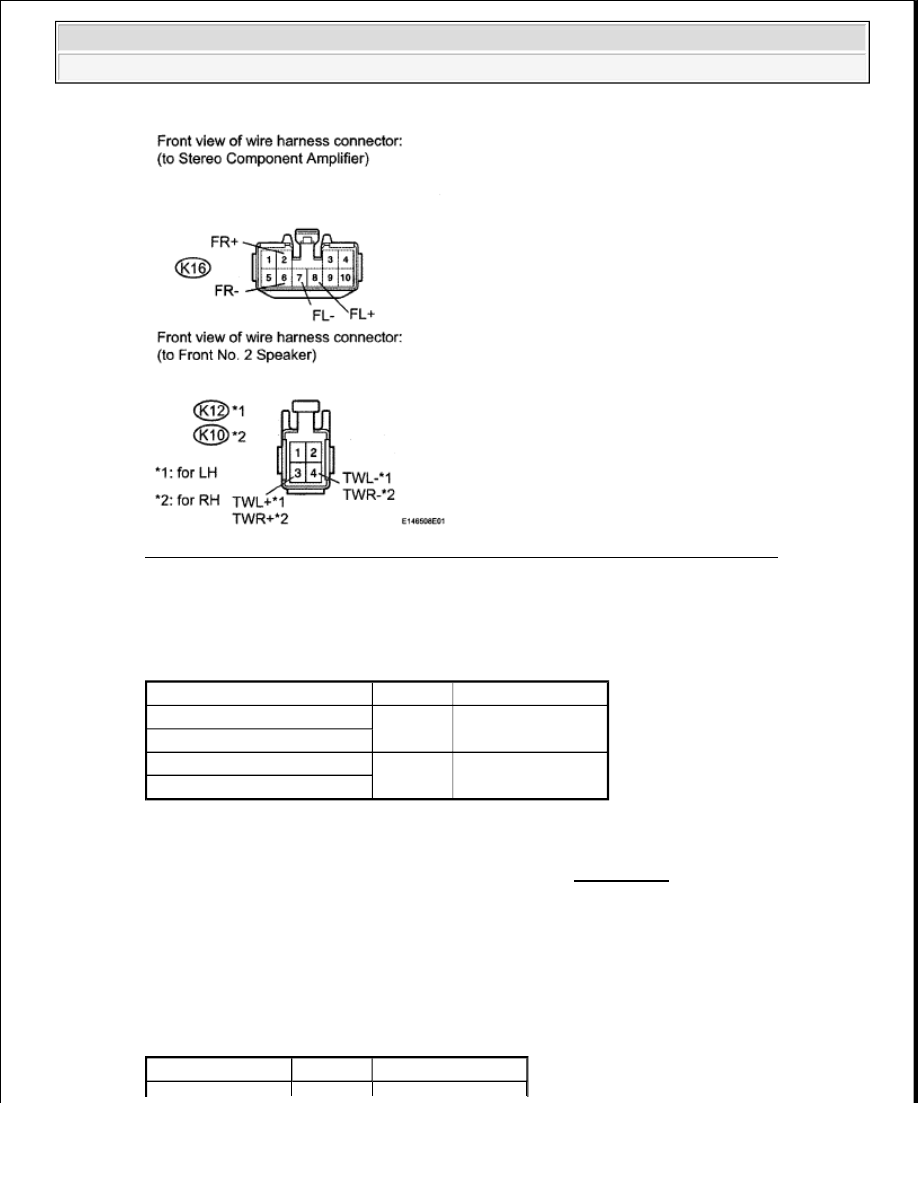

Fig. 411: Identifying K16 Amplifier Connector And K10, K12 Speaker Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

for RH

HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - FRONT NO. 2
SPEAKER) TESTER CONNECTION SPECIFIED CONDITION RH

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE STEREO COMPONENT AMPLIFIER (See REMOVAL )

7. INSPECT FRONT NO. 3 SPEAKER

a. Disconnect the M1 and N1 speaker connectors.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT NO. 3 SPEAKER TESTER CONNECTION SPECIFIED CONDITION

Tester Connection

Condition Specified Condition

K16-2 (FR+) - K10-3 (TWR+)

Always

Below 1 ohms

K16-6 (FR-) - K10-4 (TWR-)

K16-2 (FR+) - Body ground

Always

10 kohms or higher

K16-6 (FR-) - Body ground

Tester Connection Condition Specified Condition



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































Fig. 412: Identifying M1 And N1 Speaker Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE FRONT NO. 3 SPEAKER (See REMOVAL )

OK: Go to Next Step

8. CHECK HARNESS AND CONNECTOR (FRONT NO. 2 SPEAKER - FRONT NO. 3 SPEAKER)

a. Disconnect the M1, N1, K10 and K12 speaker connectors.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance:

for LH

HARNESS AND CONNECTOR (FRONT NO. 2 SPEAKER - FRONT NO. 3 SPEAKER)
TESTER CONNECTION SPECIFIED CONDITION LH

1 - 3

Always

2.5 to 3.5 ohms

Tester Connection

Condition Specified Condition

K12-1 (+) - N1-3

Always

Below 1 ohms

K12-2 (-) - N1-1

K12-1 (+) - Body ground

Always

10 kohms or higher

K12-2 (-) - Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































Fig. 413: Identifying M1, N1, K10 And K12 Speaker Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

for RH

HARNESS AND CONNECTOR (FRONT NO. 2 SPEAKER - FRONT NO. 3 SPEAKER)
TESTER CONNECTION SPECIFIED CONDITION RH

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE FRONT NO. 2 SPEAKER (See REMOVAL )

9. INSPECT FRONT NO. 4 SPEAKER

a. Disconnect the K14 speaker connector.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT NO. 4 SPEAKER TESTER CONNECTION SPECIFIED CONDITION

Tester Connection

Condition Specified Condition

K10-1 (+) - M1-3

Always

Below 1 ohms

K10-2 (-) - M1-1

K10-1 (+) - Body ground

Always

10 kohms or higher

K10-2 (-) - Body ground

Tester Connection Condition Specified Condition



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































Fig. 414: Identifying K14 Speaker Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE FRONT NO. 4 SPEAKER (See INSPECTION )

OK: Go to Next Step

10. CHECK HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - FRONT NO. 4

SPEAKER)

a. Disconnect the K14 speaker connector.

b. Disconnect the K17 amplifier connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - FRONT NO. 4
SPEAKER) TESTER CONNECTION SPECIFIED CONDITION

1 - 2

Always

1.5 to 2.1 ohms

Tester Connection

Condition Specified Condition

K17-4 (CTR+) - K14-1

Always

Below 1 ohms

K17-10 (CTR-) - K14-2

K17-4 (CTR+) - Body ground

Always

10 kohms or higher

K17-10 (CTR-) - Body ground
