Result

RECEPTION RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE

CANNOT CALL IN A CERTAIN PLACE

INSPECTION PROCEDURE

1. CHECK SURROUNDING CONDITION

a. Check if the cellular phone can make calls in a certain location.

OK: It can make calls.

NG: END (CELLULAR PHONES CAN ONLY FUNCTION IN CELLULAR SERVICE AREAS)

OK: Go to Next Step

2. CHECK RECEPTION

a. Enter the "Information" screen by pressing the "INFO" switch.

b. Select "Telephone".

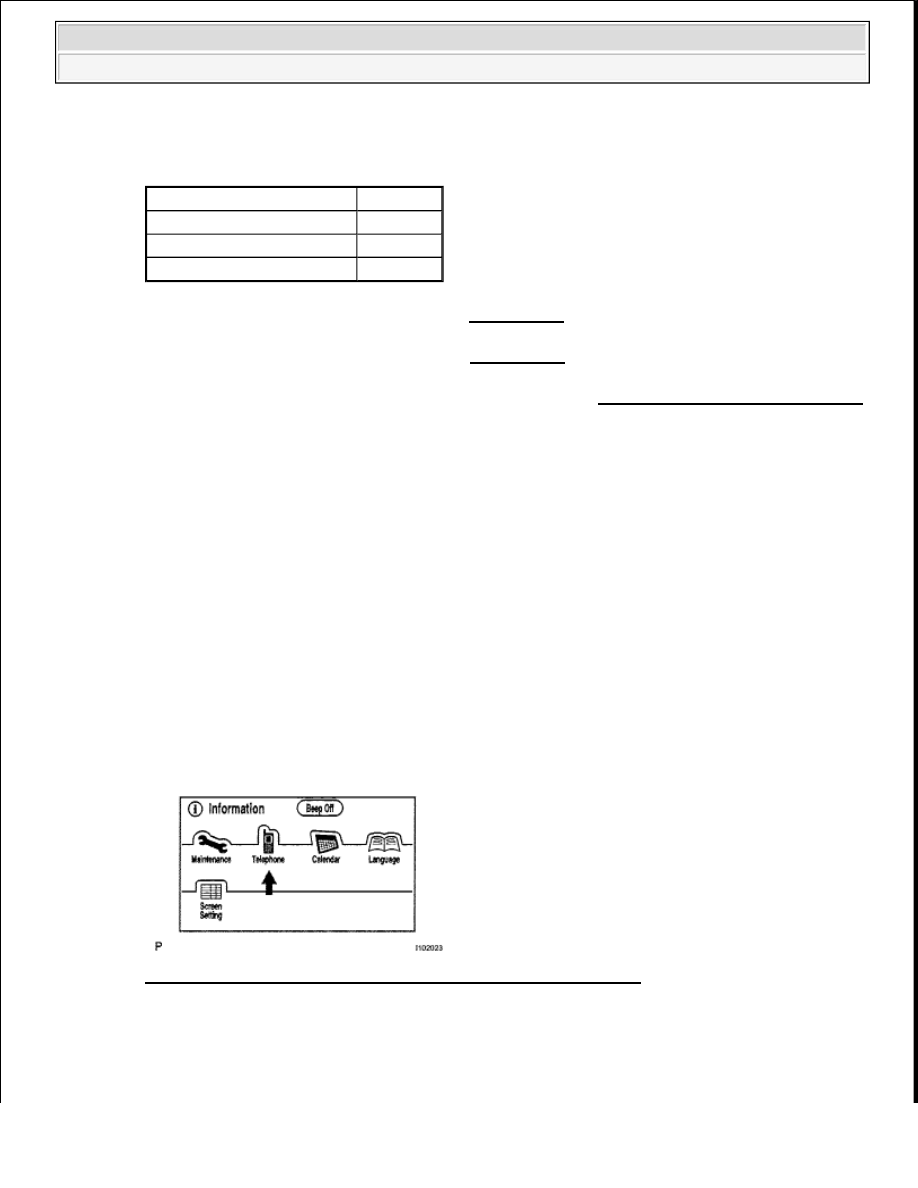

Fig. 384: Display - Telephone Mark On Information Icon Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Check the "BT" mark.

Result

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































RECEPTION RESULT CHART

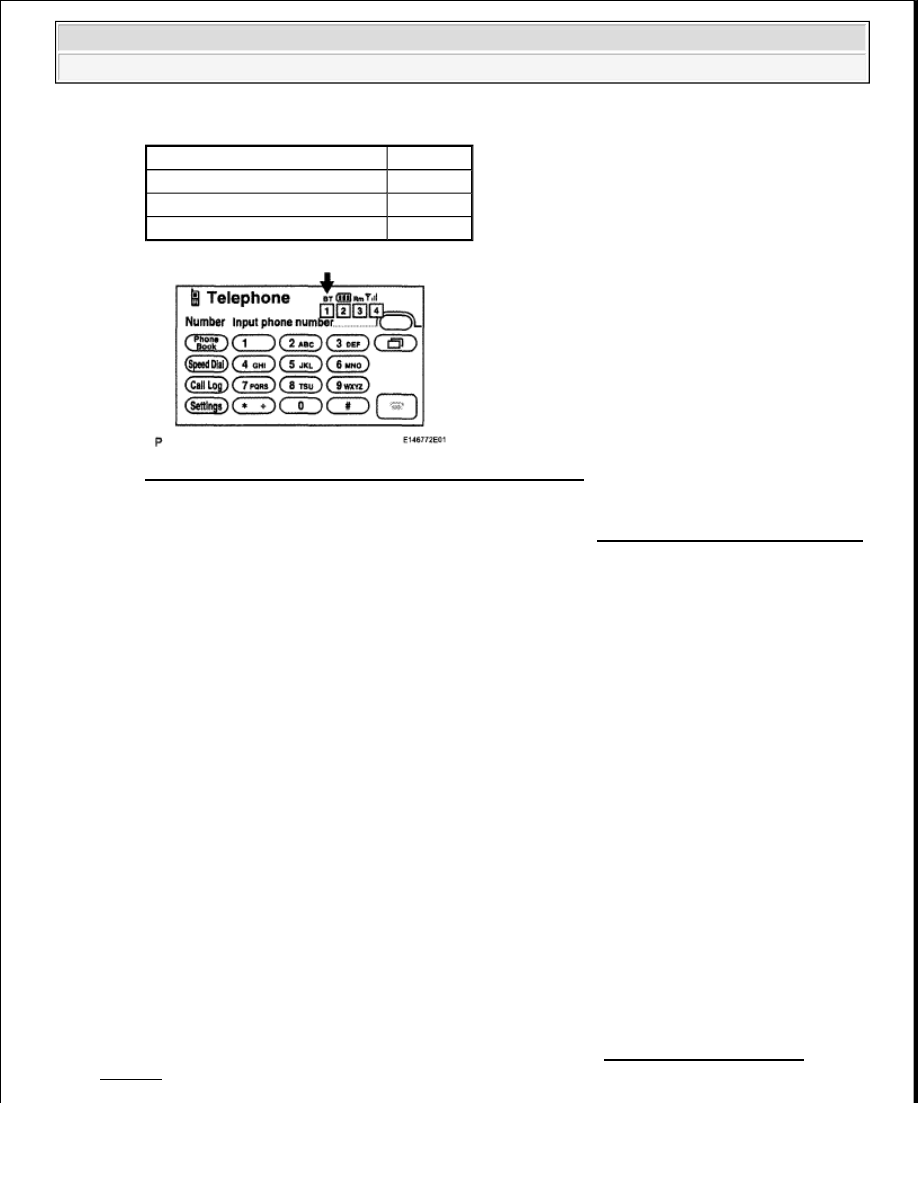

Fig. 385: Display - BT Mark On Information Icon Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

B: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE

C: SELECT REGISTERED CELLULAR PHONE OR REGISTER "BLUETOOTH"
COMPATIBLE PHONE

A: BRING CELLULAR PHONE TO LOCATION WHERE BT MARK TURNS BLUE

THE OTHER CALLER'S VOICE CANNOT BE HEARD, IS TOO QUIET, OR DISTORTED

INSPECTION PROCEDURE

1. CHECK CELLULAR PHONE

a. Check if the voice on the other side can be heard using a cellular phone.

OK: Voice can be heard.

NG: REPAIR OR REPLACE CELLULAR PHONE

OK: Go to Next Step

2. CHECK NAVIGATION SYSTEM

a. Check that voice guidance can be heard from the driver side speaker.

OK: Voice guidance can be heard.

NG: Go TO "VOICE GUIDANCE DOES NOT FUNCTION" IN PROBLEM SYMPTOMS
TABLE

Condition

Proceed to

Yellow color

A

Blue color

m

No connection mark is displayed

C



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































OK: Go to Next Step

3. CHECK SETTINGS

a. Check if the volume level is set to a low level on the CALL screen.

OK: The level is not low.

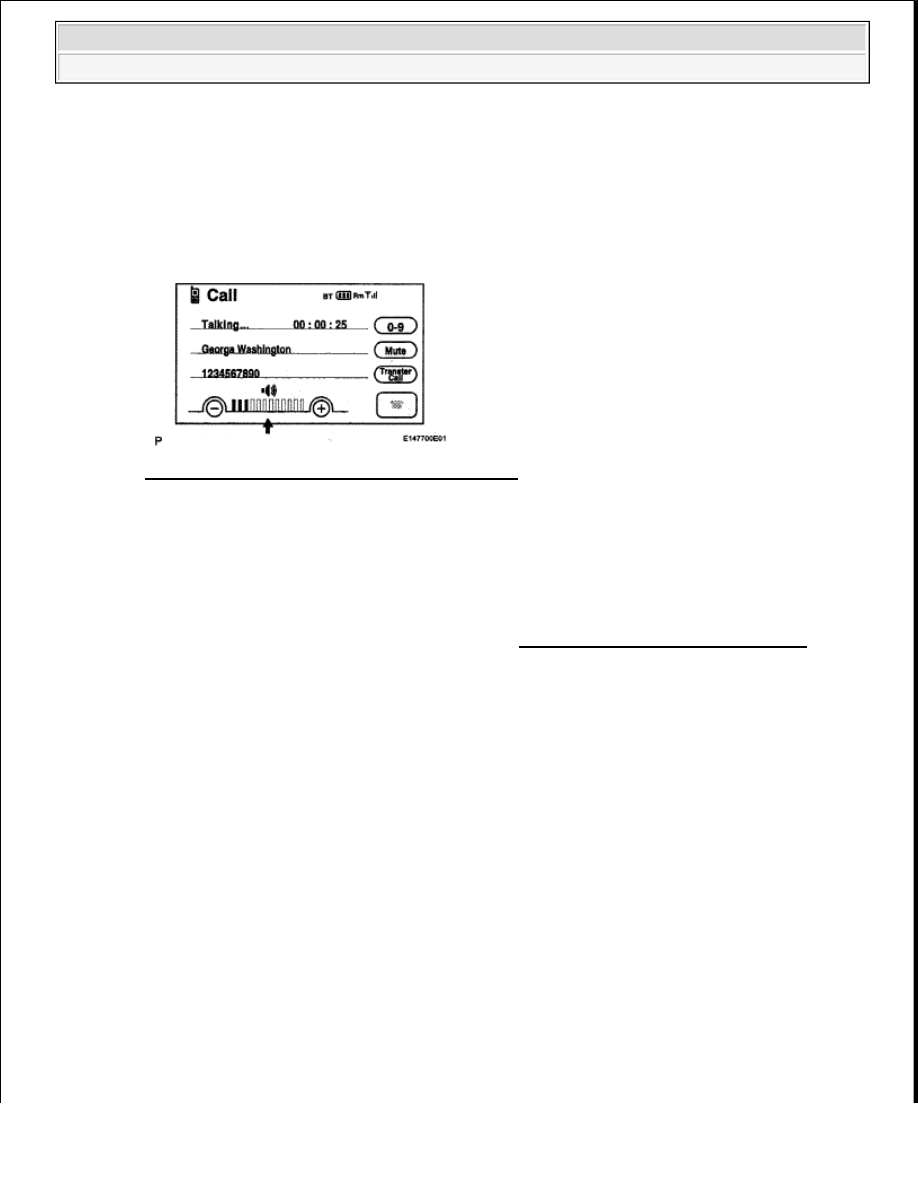

Fig. 386: Display - Call Screen On Volume Level
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: SET VOLUME TO HIGH

OK: Go to Next Step

4. CHECK SETTINGS

a. Enter the "Handsfree Voice Quality Set" mode (see BLUETOOTH TEL CHECK MODE ).

b. Check if the Receive Voice Level is set to "0".

HINT:

The Receive Voice Level can be set to 11 different levels, -5 to +5, with a 3 dB difference.

c. Check if the Receive Voice Level is set to the minimum or maximum level.

HINT:

When the Receive Voice Level is set to the minimum or maximum level, the sound may be
distorted.

OK: The Receive Voice Level is set to "0".



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra

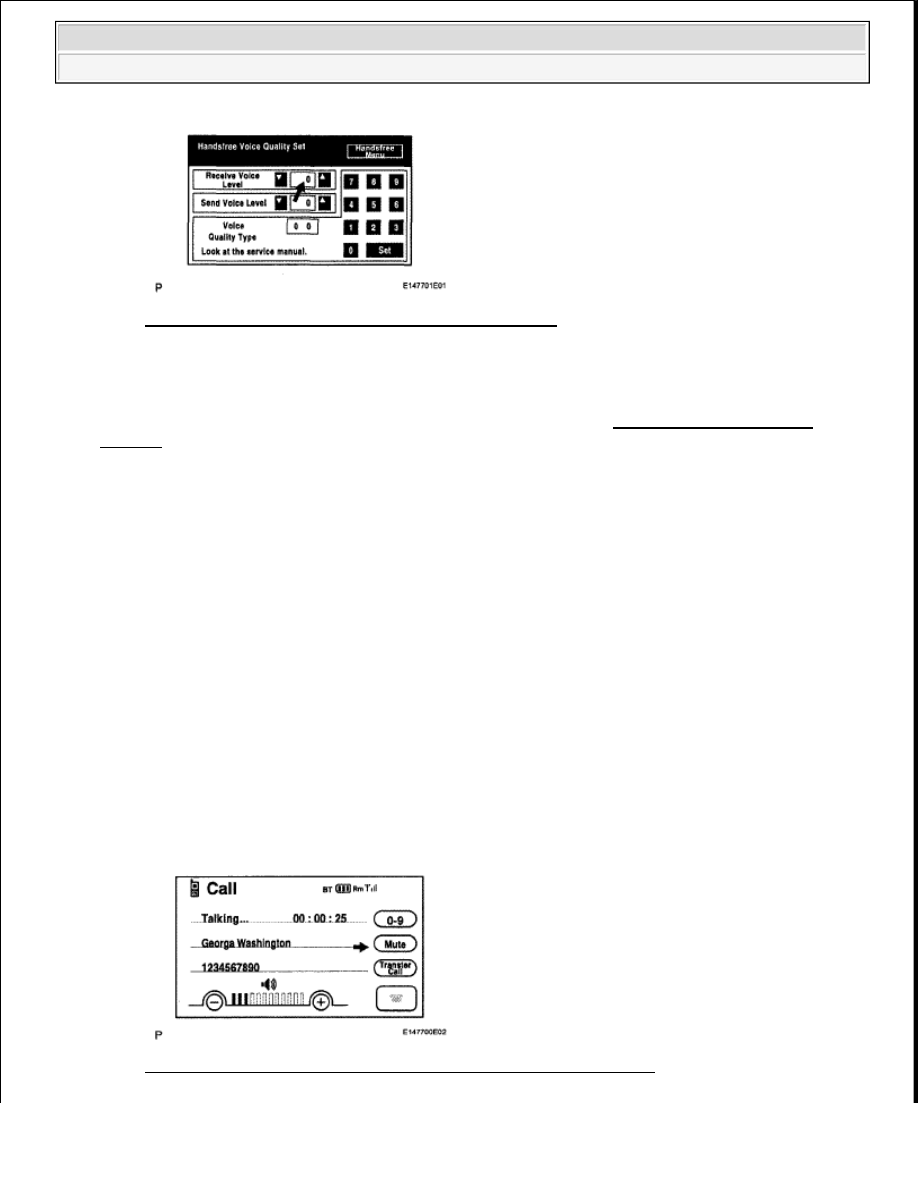

Fig. 387: Display - Handsfree Voice Quality Set Mode
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: SET RECEIVE VOICE LEVEL TO "0"

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE

THE OTHER CALLER CANNOT HEAR YOUR VOICE, OR YOUR VOICE IS TOO QUIET OR
DISTORTED

INSPECTION PROCEDURE

1. CHECK CELLULAR PHONE

a. Check if the other side can hear your voice properly.

OK: Your voice can be heard correctly.

NG: REPLACE CELLULAR PHONE

OK: Go to Next Step

2. CHECK SETTINGS

a. Check if the mute switch is set to ON.

OK: Mute switch is not set to ON.

Fig. 388: Diagnostic Menu Screen Display - Mute Switch Is Set On
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
