2. CHECK DTC

a. Reconnect the K16 amplifier connector.

b. Check if DTC 74-40 is output.

OK: DTC 74-40 is not output.

NG: Go to step 7

OK: Go to Next Step

3. CHECK HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - SPEAKERS)

a. Disconnect the K17 amplifier connector.

b. Disconnect the N10, M8, K14 and P14 speaker connectors.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - SPEAKERS)
TESTER CONNECTION SPECIFIED CONDITION

Tester Connection

Condition Specified Condition

K17-1 (WFL-) - N10-2

Always

Below 1 ohms

K17-2 (WFL+) - N10-1

K17-3 (WFR-) - M8-2

K17-9 (WFR+) - M8-1

K17-4 (CTR+) - K14-1

K17-10 (CTR-) - K14-2

K17-5 (WF1+) - P14-1

K17-12 (WF1-) - P14-2

K17-2 (WFL+) - Body ground

Always

10 kohms or higher

K17-1 (WFL-) - Body ground

K17-9 (WFR+) - Body ground

K17-3 (WFR-) - Body ground

K17-5 (WF1+) - Body ground

K17-12 (WF1-) - Body ground

K17-4 (CTR+) - Body ground

K17-10 (CTR-) - Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra

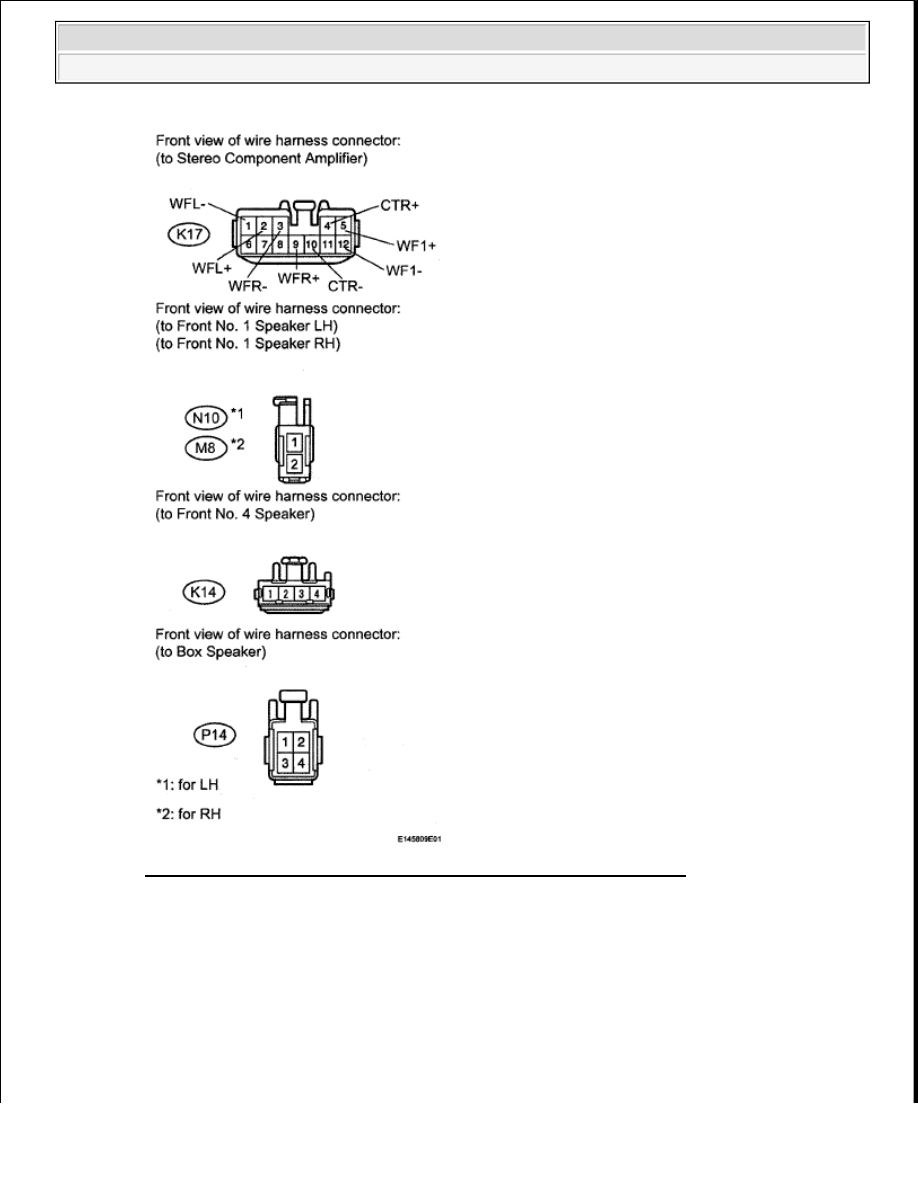

Fig. 327: Identifying N10, M8, K14, K17 And P14 Speaker Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

4. INSPECT FRONT NO. 1 SPEAKER LH

a. Disconnect the N10 speaker connector.

b. Measure the resistance according to the value(s) in the table below.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































Standard resistance

FRONT NO. 1 SPEAKER LH TESTER CONNECTION SPECIFIED CONDITION

Fig. 328: Identifying N10 Speaker Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE FRONT NO. 1 SPEAKER LH (See REMOVAL )

OK: Go to Next Step

5. INSPECT FRONT NO. 1 SPEAKER RH

a. Disconnect the M8 speaker connector.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT NO. 1 SPEAKER RH TESTER CONNECTION SPECIFIED CONDITION

Tester Connection Condition Specified Condition

1 - 2

Always

1.5 to 2.1 ohms

Tester Connection Condition Specified Condition

1 - 2

Always

1.5 to 2.1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































Fig. 329: Identifying M8 Speaker Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE FRONT NO. 1 SPEAKER RH (See REMOVAL )

OK: Go to Next Step

6. INSPECT FRONT NO. 4 SPEAKER

a. Disconnect the K14 speaker connector.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT NO. 4 SPEAKER TESTER CONNECTION SPECIFIED CONDITION

Fig. 330: Identifying K14 Speaker Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE FRONT NO. 4 SPEAKER (See INSPECTION )

OK: REPLACE BOX SPEAKER (See INSPECTION )

Tester Connection Condition Specified Condition

1 -2

Always

1.5 to 2.1 ohms
