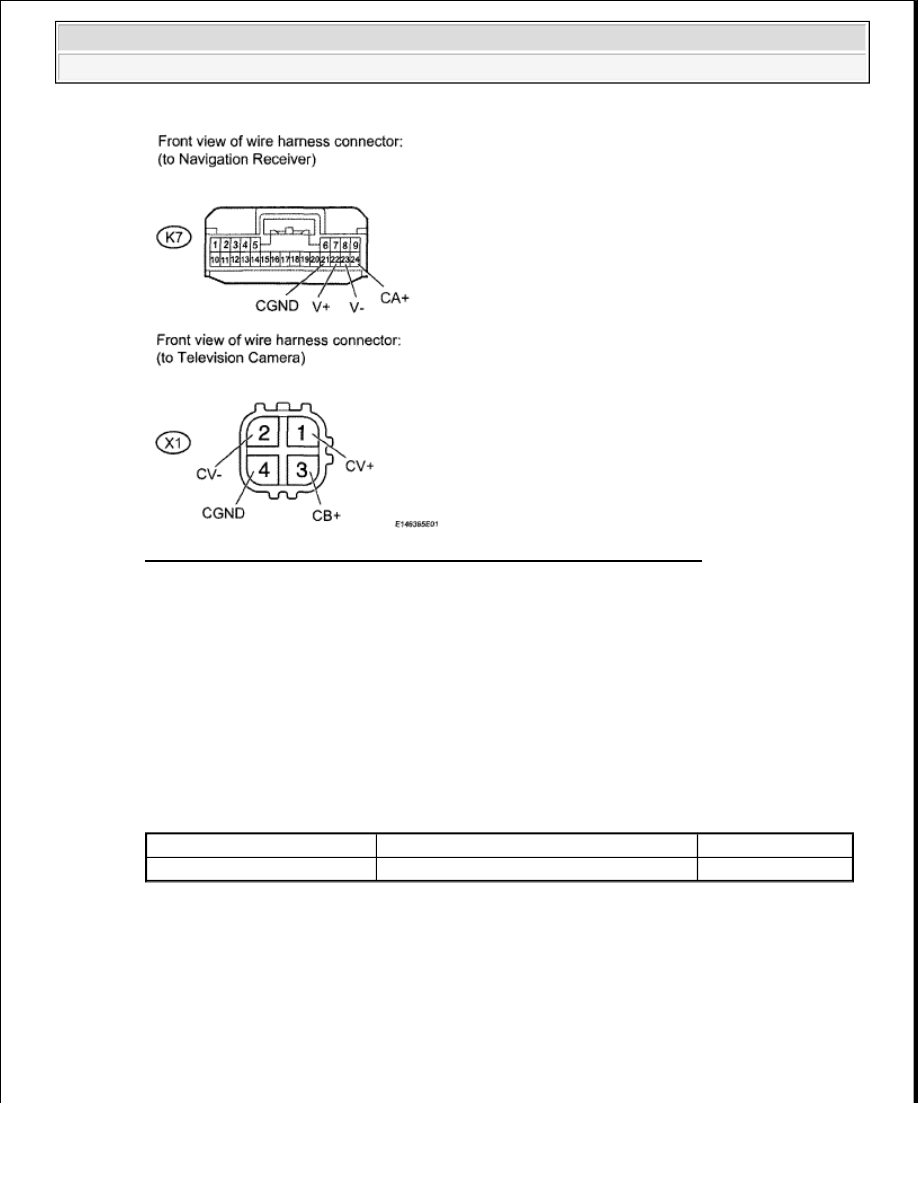

Fig. 319: Identifying K7 Receiver Connector And X1 Camera Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

2. CHECK NAVIGATION RECEIVER (CA+ VOLTAGE)

a. Measure the voltage according to the value(s) in the table below.

Standard voltage

NAVIGATION RECEIVER (CA+ VOLTAGE) TESTER CONNECTION SPECIFIED
CONDITION

Tester Connection

Switch Condition

Specified Condition

K7-24 (CA+) - K7-21 (CGND) Ignition switch ON, shift lever in R position

5.5 to 7.05 V



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































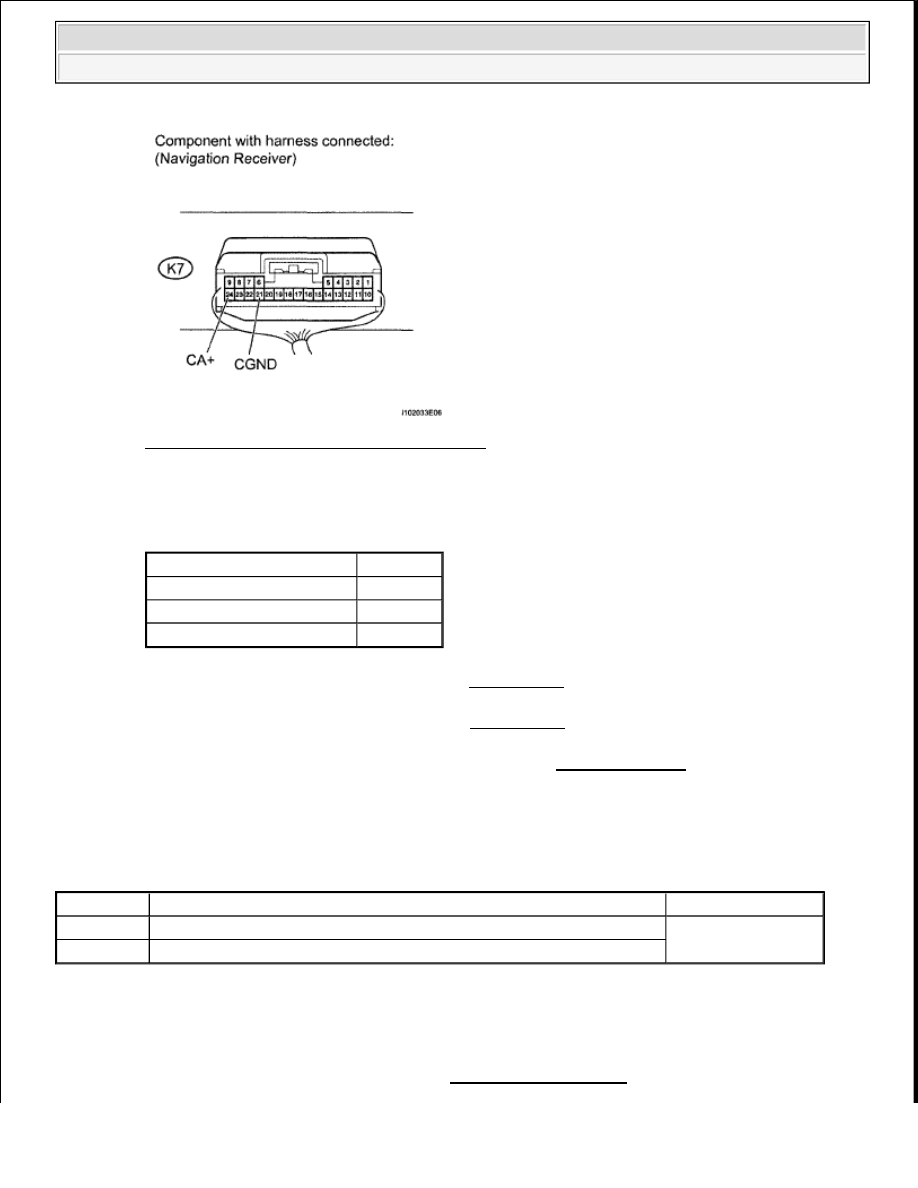

Fig. 320: Identifying K7 Receiver Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

NAVIGATION RECEIVER (CA+ VOLTAGE) RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: REPLACE TELEVISION CAMERA ASSEMBLY (See COMPONENTS )

DTC 60-10 AM TUNER PLL DOES NOT LOCK; DTC 60-11 FM TUNER PLL DOES NOT LOCK

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

INSPECTION PROCEDURE

HINT:

After the inspection is completed, clear the DTCs (see DTC CHECK/CLEAR ).

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

DTC Code

DTC Detection Condition

Trouble Area

60-10

AM tuner PLL (phase locked loop) synchronization is impossible.

Navigation receiver

60-11

FM tuner PLL (phase locked loop) synchronization is impossible.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































1. REPLACE NAVIGATION RECEIVER

a. Replace the navigation receiver (for Column Shift Type) (see REMOVAL ).

b. Replace the navigation receiver (for Floor Shift Type) (see REMOVAL ).

NEXT: END

DTC 60-42 TUNER POWER SOURCE ERROR; DTC 60-43 AM TUNER ERROR; DTC 60-44 FM
TUNER ERROR; DTC 60-50 MALFUNCTION IN INTERNAL IC

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

INSPECTION PROCEDURE

HINT:

After the inspection is completed, clear the DTCs (see DTC CHECK/CLEAR ).

1. CLEAR DTC

a. Clear the DTCs (see DTC CHECK/CLEAR ).

2. RECHECK DTC

a. Recheck for DTCs and check if the same trouble occurs again.

HINT:

If DTCs are detected frequently, replace the navigation receiver.

OK: Malfunction disappears.

Result

DTC RESULT CHART

DTC

Code

DTC Detection Condition

Trouble Area

60-42

Power source of tuner is abnormal.

Navigation
receiver

60-43

AM tuner is abnormal.

60-44

FM tuner is abnormal.

60-50

Problem occurs in internal IC of tuner unit and radio reception is not
normal.

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: USE SIMULATION METHOD TO CHECK (See ELECTRONIC CIRCUIT INSPECTION
PROCEDURE )

DTC 63-10 CD CHANGER MECHANICAL ERROR; DTC 63-11 CD INSERTION AND EJECTION
ERROR; DTC 63-12 CD READING ABNORMAL

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

INSPECTION PROCEDURE

HINT:

After the inspection is completed, clear the DTCs (see DTC CHECK/CLEAR ).

1. REPLACE NAVIGATION RECEIVER

a. Replace the navigation receiver (for Column Shift Type) (see REMOVAL ).

b. Replace the navigation receiver (for Floor Shift Type) (see REMOVAL ).

NEXT: END

DTC 63-41 WRONG DISC; DTC 63-42 DISC CANNOT BE READ

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

INSPECTION PROCEDURE

HINT:

DTC

Code

DTC Detection Condition

Trouble Area

63-10

Mechanical error in CD changer is detected while CD is not being inserted
or ejected.

Navigation
receiver

63-11

CD insertion or ejection is failed.

63-12

CD read problem occurs.

DTC Code

DTC Detection Condition

Trouble Area

63-41

Unsuitable disc is inserted.



Disc



Navigation receiver

63-42

Disc cannot be read.
