INSPECTION PROCEDURE

1. CHECK "NAVIGATION RECEIVER COMMUNICATION ERROR" IN FLOWCHART

a. Refer to the NAVIGATION RECEIVER COMMUNICATION ERROR .

NEXT: END

DTC 01-D6 NO MASTER; DTC 01-D7 CONNECTION CHECK ERROR

DESCRIPTION

DTC TROUBLE DETECTION CONDITION CHART

or engine start voltage.



*2: If the power connector is disconnected after the engine starts, this code is stored after 180
seconds.



*3: If it is reported that the device does not exist during verification, check the power source circuit
and AVC-LAN circuit for the device.

NOTE:



Before starting troubleshooting, be sure to clear DTCs to erase codes
stored due to the reasons described in the HINT above. Then, check for
DTCs and troubleshoot according to the output DTCs.



The navigation receiver is the master unit.



Be sure to clear and recheck DTCs after the inspection is completed to
confirm that no DTCs are output.

NOTE:

Be sure to read the DESCRIPTION before performing the following procedures.

DTC

Code

DTC Detection Condition

Trouble Area

01-

D6*1

When either of the following conditions is met:



The component which has stored the code has
(had) been disconnected when the ignition
switch is ON or ACC.



The master device has (had) been
disconnected when this code is stored.



Navigation receiver power source
circuit



Power source circuit of component
which has stored this code



AVC-LAN circuit between
navigation receiver and component
which has stored this code



Component which has stored this
code



Navigation receiver

01-

D7*2

When either of the following conditions is met:



The component which has stored the code has
(had) been disconnected after the engine starts
(started).



The master device has (had) been
disconnected when this code is (was) stored.

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































INSPECTION PROCEDURE

1. CHECK NAVIGATION RECEIVER POWER SOURCE CIRCUIT

a. Refer to the NAVIGATION RECEIVER POWER SOURCE CIRCUIT .

If the power source circuit is operating normally, proceed to the next step.

2. IDENTIFY COMPONENT WHICH HAS STORED THIS CODE

a. Enter the diagnostic mode.

b. Press the "LAN Mon" switch to change to "LAN Monitor" mode.

c. Identify the component which has stored this code.

Component table

IDENTIFY COMPONENT CHART



*1: Even if no fault is present, this trouble code may be stored depending on the battery condition
or engine start voltage.



*2: When 210 seconds have elapsed after disconnecting the power supply connector of the master
component with the ignition switch ON or ACC, this code is stored.

NOTE:



Before starting troubleshooting, be sure to clear DTCs to erase codes
stored due to the reasons described in the HINT above. Then, check for
DTCs and troubleshoot according to the output DTCs.



The navigation receiver is the master unit.



Be sure to clear and recheck DTCs after the inspection is completed to
confirm that no DTCs are output.

NOTE:

Be sure to read the DESCRIPTION before performing the following procedures.

Display

Component

AVN

Navigation receiver

DSP-AMP

Stereo component amplifier

Rr-TV*

Television Display

HINT:



"DSP-AMP" is the component which has stored this code in the example shown in the
illustration.



*: w/ Rear Seat Entertainment System



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































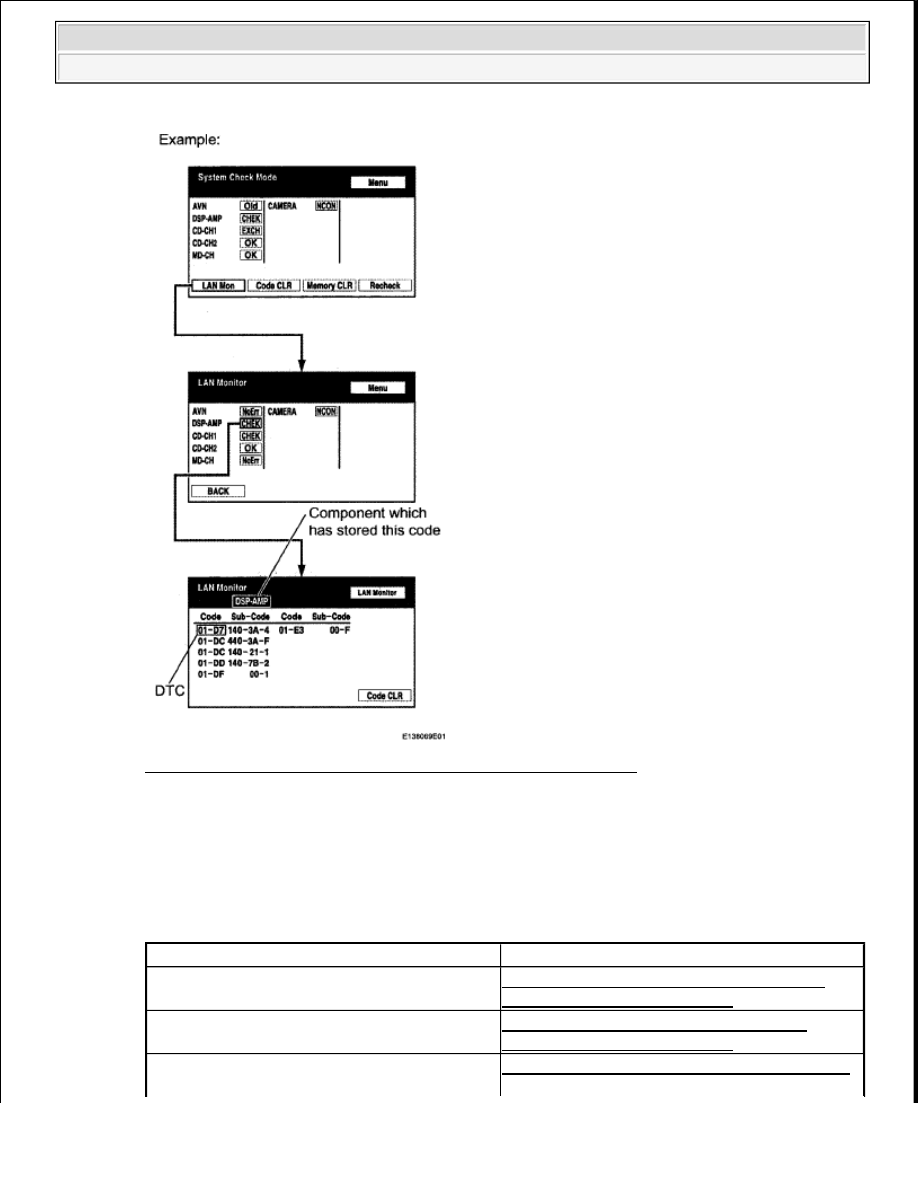

Fig. 301: Diagnostic Menu Screen Display - LAN Monitor Mode
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CHECK POWER SOURCE CIRCUIT OF COMPONENT WHICH HAS STORED THIS CODE

a. Inspect the power source circuit of the component which has stored this code.

Component table

POWER SOURCE CIRCUIT COMPONENT CHART

Component

Proceed to

Navigation receiver (AVN)

NAVIGATION RECEIVER ASSEMBLY
POWER SOURCE CIRCUIT

Stereo component amplifier (DSP-AMP)

STEREO COMPONENT AMPLIFIER
POWER SOURCE CIRCUIT

Television display (Rr-TV)*

TELEVISION DISPLAY POWER SOURCE



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































If the power source circuit is operating normally, proceed to the next step.

4. INSPECT NAVIGATION RECEIVER

a. Disconnect the K18 and K8 receiver connectors.

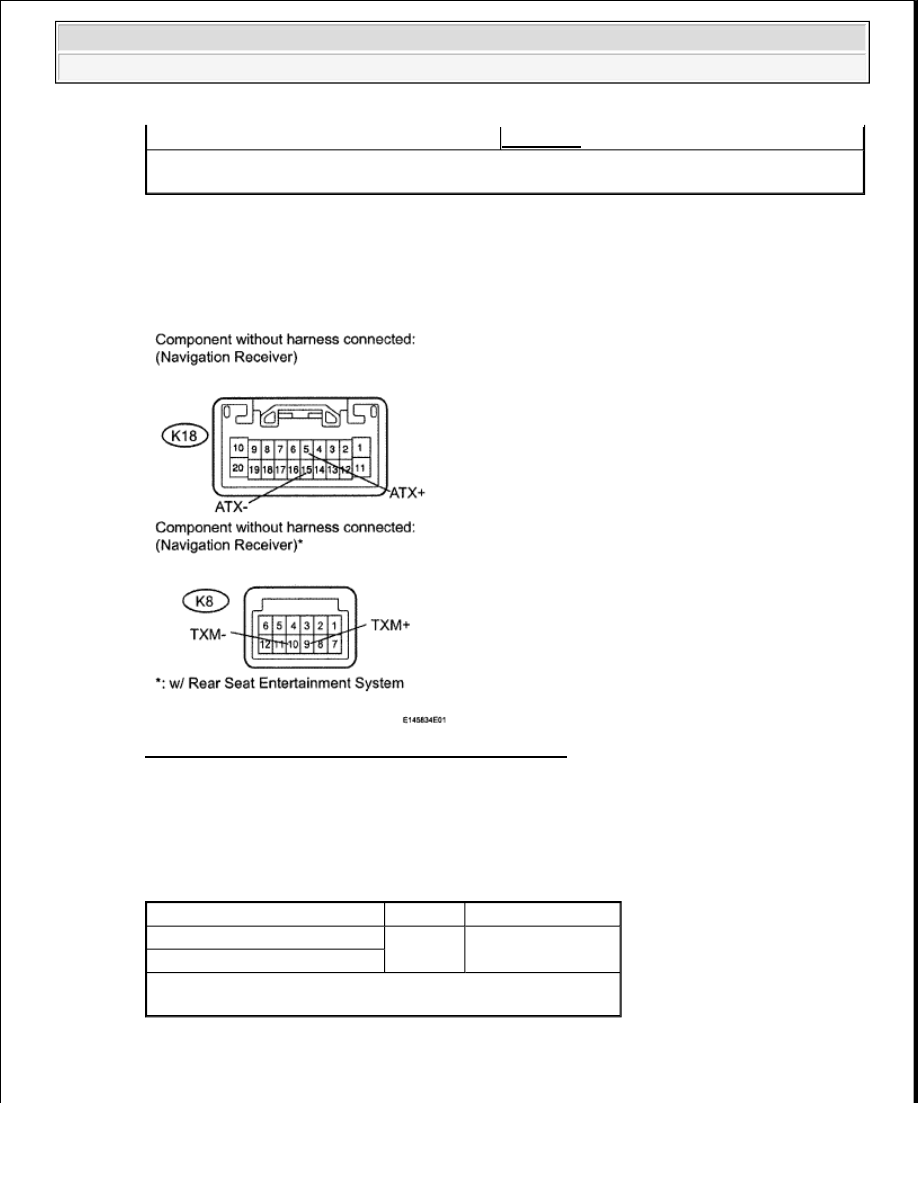

Fig. 302: Identifying K18 And K8 Receiver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

NAVIGATION RECEIVER TESTER CONNECTION SPECIFIED CONDITION

Result

CIRCUIT

HINT:
*: w/ Rear Seat Entertainment System

Tester Connection

Condition Specified Condition

K18-5(ATX+) - K18-15 (ATX-)

Always

60 to 80 ohms

K8-9(TXM+) - K8-10 (TXM-)*

HINT:
*: w/ Rear Seat Entertainment System
