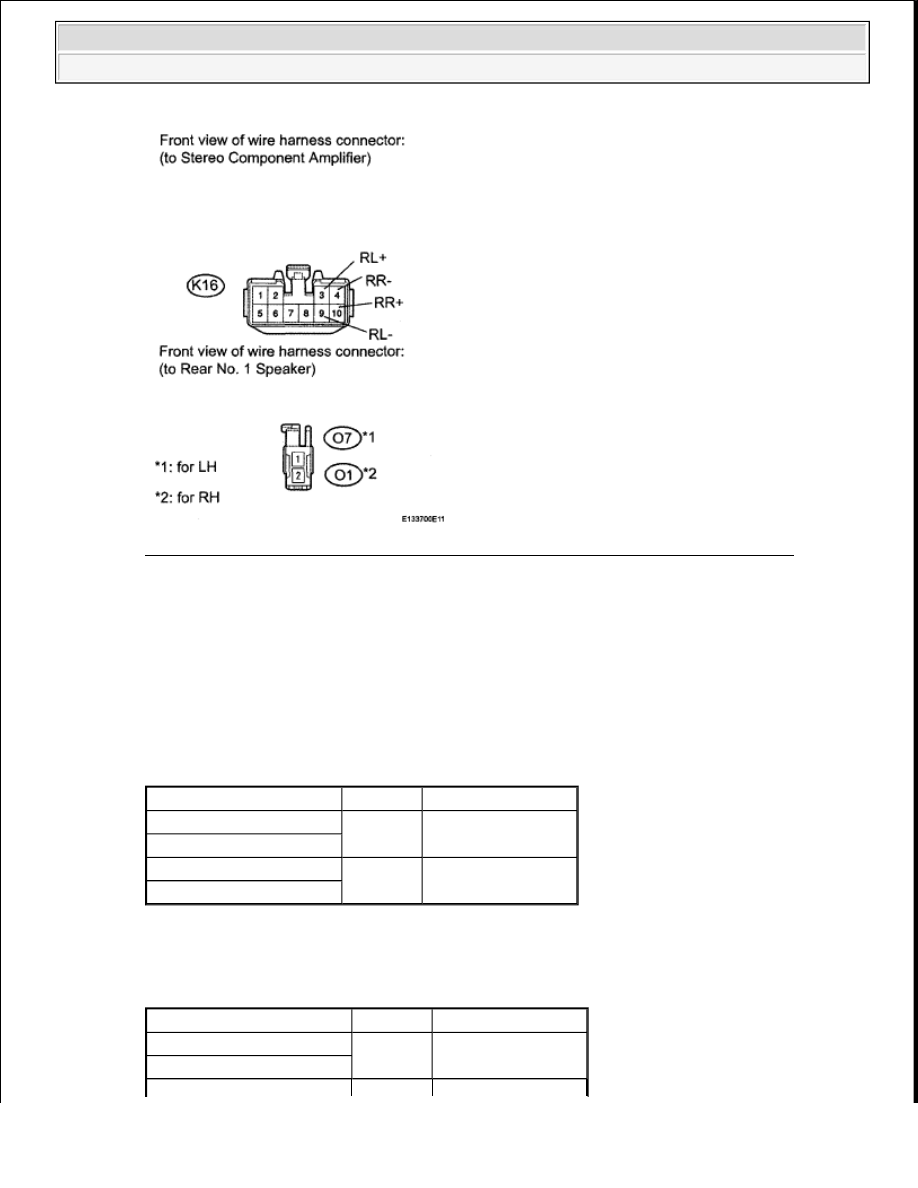

Fig. 193: Identifying K16 Amplifier Connector And O1 And O7 Speaker Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the O1 and O7 speaker connectors.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance:

for LH

HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - REAR NO. 1
SPEAKER) TESTER CONNECTION SPECIFIED CONDITION LH

for RH

HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - REAR NO. 1
SPEAKER) TESTER CONNECTION SPECIFIED CONDITION RH

Tester Connection

Condition Specified Condition

K16-3(RL+)-O7-1

Always

Below 1 ohms

K16-9(RL-)-O7-2

K16-3(RL+)-Body ground

Always

10 kohms or higher

K16-9(RL-)-Body ground

Tester Connection

Condition Specified Condition

K16-10(RR+)-O1-1

Always

Below 1 ohms

K16-4(RR-)-O1-2



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE STEREO COMPONENT AMPLIFIER (See REMOVAL )

14. INSPECT BOX SPEAKER

a. Disconnect the P14 speaker connector.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

BOX SPEAKER TESTER CONNECTION SPECIFIED CONDITION

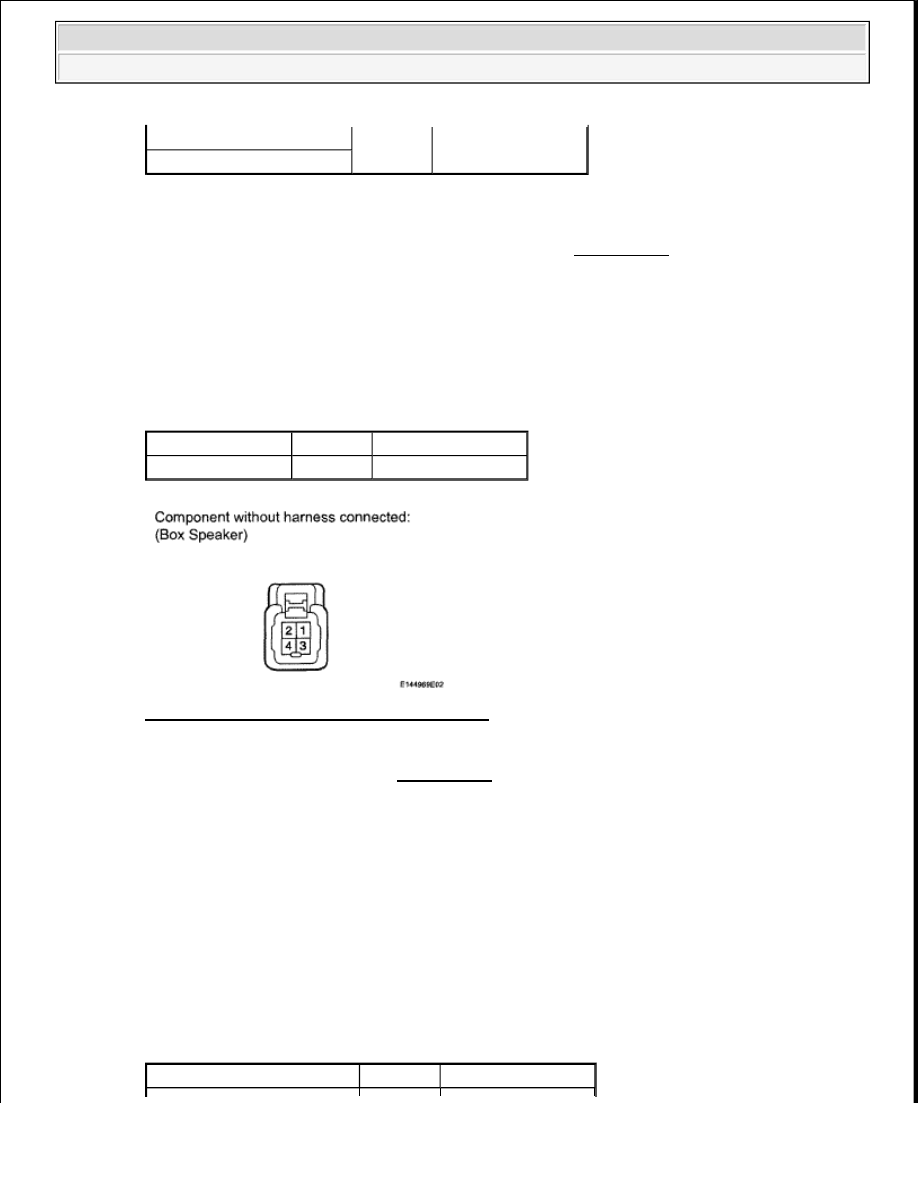

Fig. 194: Identifying P14 Speaker Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE BOX SPEAKER (See REMOVAL )

OK: Go to Next Step

15. CHECK HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - BOX

SPEAKER)

a. Disconnect the K17 amplifier connector.

b. Disconnect the P14 speaker connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER - BOX SPEAKER)
TESTER CONNECTION SPECIFIED CONDITION

K16-10(RR+)-Body ground

Always

10 kohms or higher

K16-4(RR-)-Body ground

Tester Connection Condition Specified Condition

1 - 2

Always

1.5 to 2.1 ohms

Tester Connection

Condition Specified Condition



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































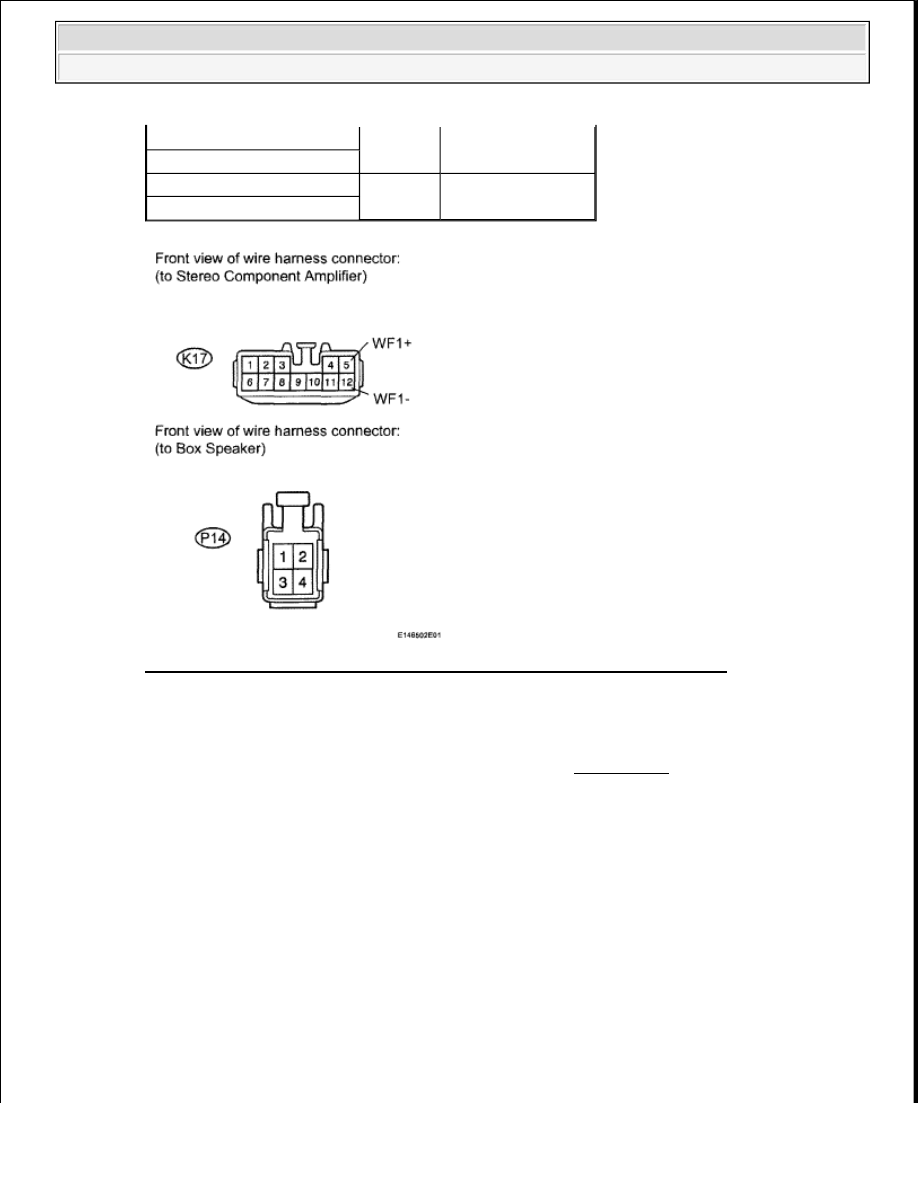

Fig. 195: Identifying K17 Amplifier Connector And P14 Speaker Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE STEREO COMPONENT AMPLIFIER (See REMOVAL )

SOUND SIGNAL CIRCUIT BETWEEN NAVIGATION RECEIVER ASSEMBLY AND STEREO
JACK ADAPTER

DESCRIPTION

The stereo jack adapter sends an external device sound signal to the navigation receiver through this circuit. The
sound signal that has been sent is amplified by stereo component amplifier, and then is sent to speakers.

If there is an open or short in the circuit, sound cannot be heard from the speakers even if there is no
malfunction in the stereo component amplifier, navigation receiver, or speakers.

WIRING DIAGRAM

K17-5(WF1+)-P14-1

Always

Below 1 ohms

K17-12(WF1-)-P14-2

K17-5(WF1+)-Body ground

Always

10 kohms or higher

K17-12(WF1-)-Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































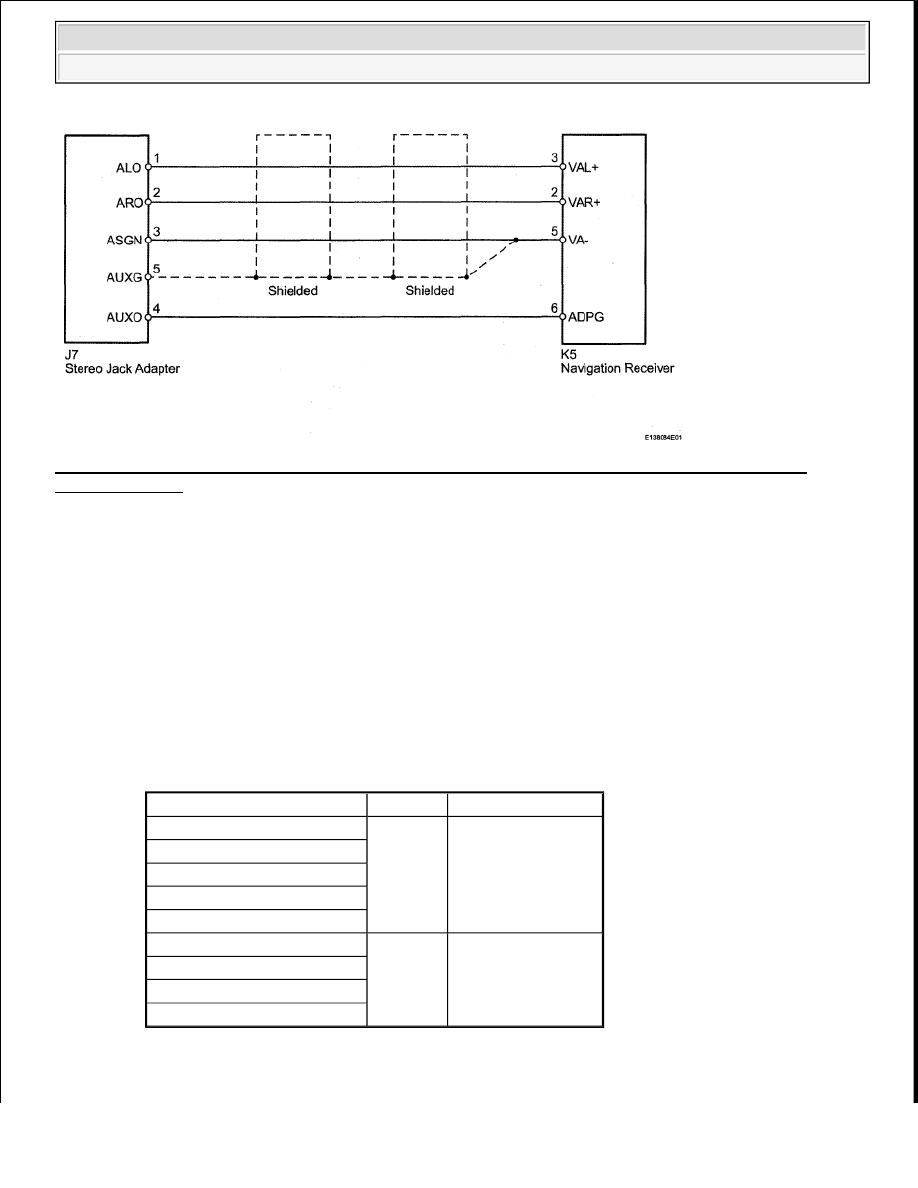

Fig. 196: Sound Signal Circuit Between Navigation Receiver Assembly And Stereo Jack Adapter -
Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER - STEREO JACK

ADAPTER)

a. Disconnect the K5 receiver connector.

b. Disconnect the J7 adapter connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

HARNESS AND CONNECTOR (NAVIGATION RECEIVER - STEREO JACK ADAPTER)
TESTER CONNECTION SPECIFIED CONDITION

Tester Connection

Condition Specified Condition

K5-3 (VAL+) - J7-1 (ALO)

Always

Below 1 ohms

K5-2 (VAR+) - J7-2 (ARO)

K5-5 (VA-) - J7-3 (ASGN)

K5-5 (VA-) - J7-5 (AUXG)

K5-6 (ADPG) - J7-4 (AUXO)

K5-3 (VAL+) - Body ground

Always

10 kohms or higher

K5-2 (VAR+) - Body ground

K5-5 (VA-) - Body ground

K5-6 (ADPG) - Body ground
