Some versions of "Bluetooth" compatible cellular phones may not function.

OK: The phone is "Bluetooth" compatible.

NG: USE "BLUETOOTH" COMPATIBLE CELLULAR PHONE

OK: Go to Next Step

5. CHECK CELLULAR PHONE

a. Check if a call can be made from the cellular phone.

HINT:

When the battery is low, registration or directory transfer cannot be done.

OK: A call can be made from the cellular phone.

NG: REPLACE CELLULAR PHONE

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE

CELLULAR PHONE CANNOT SEND / RECEIVE

INSPECTION PROCEDURE

1. CHECK "BLUETOOTH" SETTING

a. Check if the "Bluetooth" settings are correct.

OK: "Bluetooth" settings are correct.

NG: SET SETTINGS CORRECTLY

OK: Go to Next Step

2. CHECK CELLULAR PHONE

a. Check if the cellular phone is "Bluetooth" compatible.

HINT:

Some versions of "Bluetooth" compatible cellular phones may not function.

OK: Phone is "Bluetooth" compatible.

NG: END (ONLY A "BLUETOOTH" COMPATIBLE CELLULAR PHONE CAN BE USED)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































OK: Go to Next Step

3. CHECK SETTING

a. Check if the cellular phone functions.

HINT:

The cellular phone is unable to call under any of the following conditions.



The cellular phone is locked.



The directory is being transferred.



The line is crossed.



Transmission is regulated.



The power is OFF.



The cellular phone is not connected to "Bluetooth" ("Bluetooth" mark is displayed while
connected).

OK: Above conditions do not exist.

NG: SET CORRECTLY

OK: Go to Next Step

4. CHECK CELLULAR PHONE

a. Check if the cellular phone can make calls.

HINT:

When the battery is low, calls cannot be made or received.

OK: Cellular phone can make calls.

NG: REPLACE CELLULAR PHONE

OK: Go to Next Step

5. CHECK RECEPTION

a. Set the cellular phone so that it can receive calls.

b. Place the cellular phone close to the navigation receiver.

c. Check if the cellular phone has reception according to the navigation receiver.

OK: Cellular phone has reception.

Result



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































RECEPTION RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE

CANNOT CALL IN A CERTAIN PLACE

INSPECTION PROCEDURE

1. CHECK SURROUNDING CONDITION

a. Check if the cellular phone can make calls in a certain location.

OK: It can make calls.

NG: END (CELLULAR PHONES CAN ONLY FUNCTION IN CELLULAR SERVICE AREAS)

OK: Go to Next Step

2. CHECK RECEPTION

a. Enter the "Information" screen by pressing the "INFO" switch.

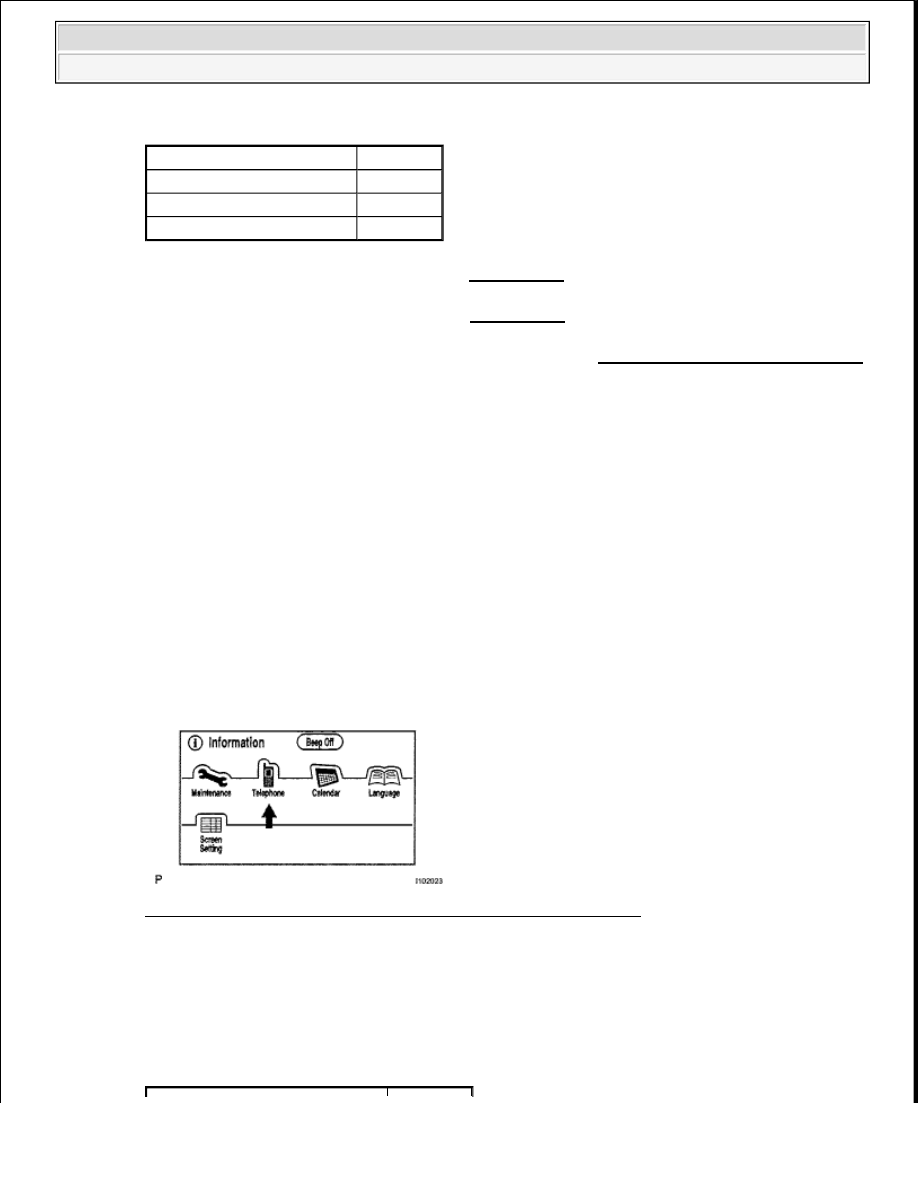

Fig. 163: Display - Telephone Mark On Information Icon Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Select "Telephone".

c. Check the "BT" mark.

Result

"BT" MARK RESULT CHART

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































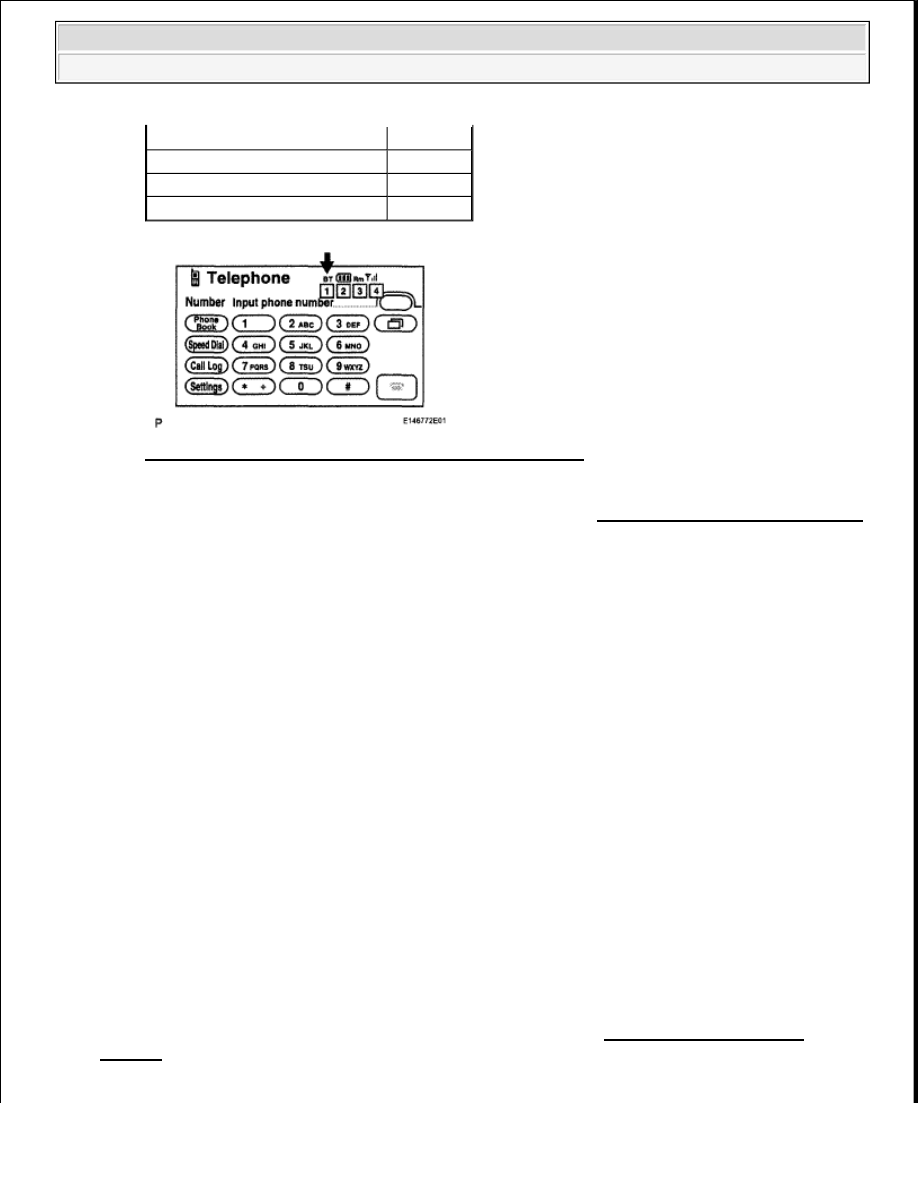

Fig. 164: Display - BT Mark On Information Icon Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

B: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE

C: SELECT REGISTERED CELLULAR PHONE OR REGISTER "BLUETOOTH"
COMPATIBLE PHONE

A: BRING CELLULAR PHONE TO LOCATION WHERE BT MARK TURNS BLUE

THE OTHER CALLER'S VOICE CANNOT BE HEARD, IS TOO QUIET, OR DISTORTED

INSPECTION PROCEDURE

1. CHECK CELLULAR PHONE

a. Check if the voice on the other side can be heard using a cellular phone.

OK: Voice can be heard.

NG: REPAIR OR REPLACE CELLULAR PHONE

OK: Go to Next Step

2. CHECK NAVIGATION SYSTEM

a. Check that voice guidance can be heard from the driver side speaker.

OK: Voice guidance can be heard.

NG: Go TO "VOICE GUIDANCE DOES NOT FUNCTION" IN PROBLEM SYMPTOMS
TABLE

Condition

Proceed to

Yellow color

A

Blue color

B

No connection mark is displayed

C
