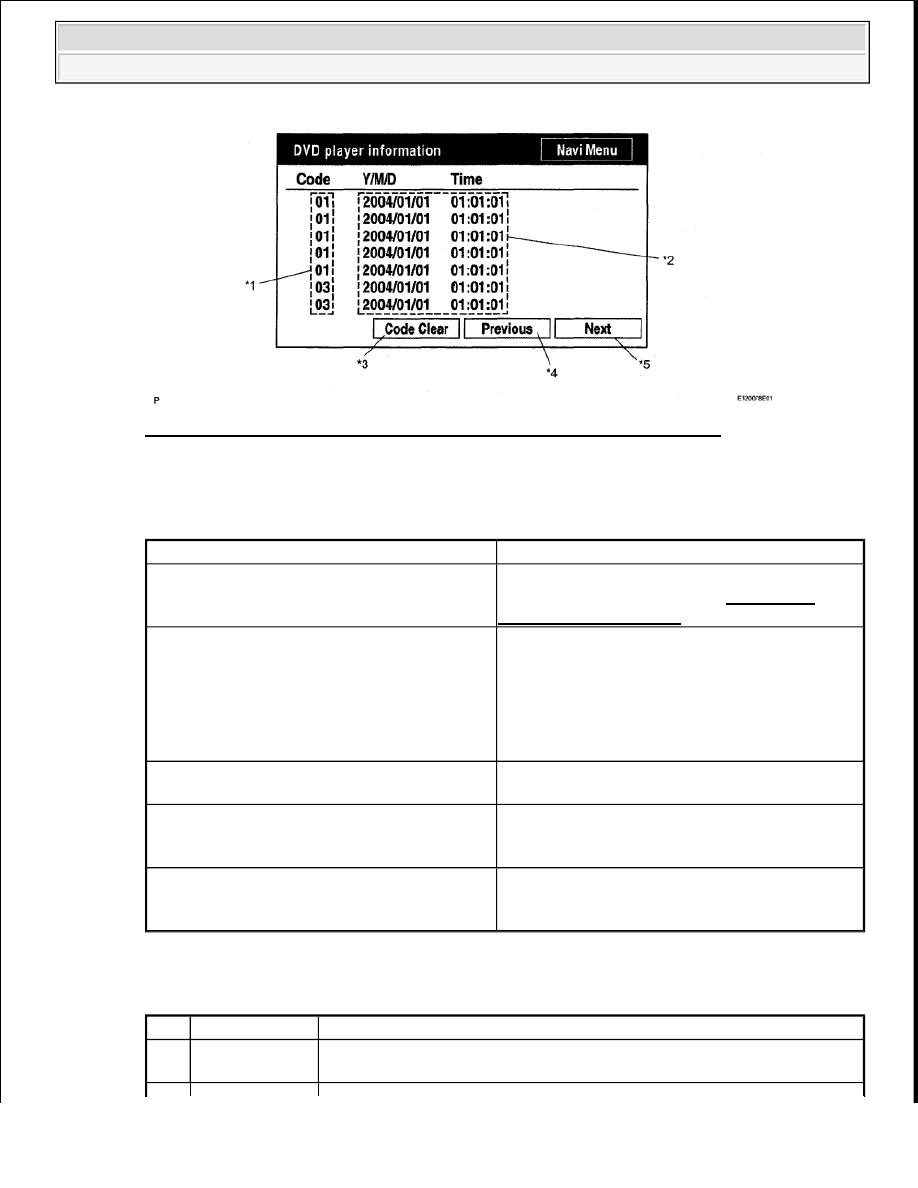

Fig. 71: Diagnostic Menu Screen Display - DVD Player Information Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Screen description:

SCREEN DESCRIPTION CHART

Trouble code description:

TROUBLE CODE DESCRIPTION CHART

Display

Contents

Trouble code/*1

Each code corresponding to malfunctions is
displayed. For details, refer to "TROUBLE
CODE DESCRIPTION".

Occurrence time/*2

Date (year, month, day) and time (hour,
minute, second) when trouble code was
detected are displayed as time stamp
(Greenwich mean time).

Time data to be displayed is received from
GPS receiver.

Trouble code clear switch/*3

All code data being displayed is cleared by
pushing this switch for 3 seconds.

Returning switch/*4

Previous screen is displayed. If current displayed
screen is first screen, this switch cannot be
operated.

Proceeding switch/*5

Next screen is displayed. If current displayed
screen is last screen, this switch cannot be
operated.

Code

Malfunction

Countermeasure

01

Cannot be
recognized

Replace navigation receiver.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































HINT:

This is a DVD player check function in the navigation receiver.

PROBLEM SYMPTOMS TABLE

HINT:

Use the table below to help determine the cause of the problem symptom. The potential causes of the symptoms
are listed in order of probability in the "Suspected Area" column of the table. Check each symptom by checking
the suspected areas in the order they are listed. Replace parts as necessary.

Display function

DISPLAY FUNCTION PROBLEM SYMPTOMS REFERENCE

03 Cannot be read

Follow inspection procedure for DTC 58-42 (see DTC 58-42 MAP DISC
READ ERROR; DTC 80-42 MAP DISC READ ERROR ).

Symptom

Suspected Area

See

Pressing power switch does not
turn on system.

Navigation receiver power source
circuit

NAVIGATION RECEIVER

ASSEMBLY POWER SOURCE

CIRCUIT

AVC-LAN circuit

AVC-LAN CIRCUIT

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Black screen (no image appears on
navigation/audio screen).

Proceed to "No Image Appears on
Multi-display"

NO IMAGE APPEARS ON

MULTI-DISPLAY

Navigation receiver power source
circuit

NAVIGATION RECEIVER

ASSEMBLY POWER SOURCE

CIRCUIT

Illumination circuit

ILLUMINATION CIRCUIT

AVC-LAN circuit

AVC-LAN CIRCUIT

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Illumination for panel switch does
not come on with light control
switch on.

Proceed to "Illumination for Panel
Switch does not Come on with
Tail Switch ON"

ILLUMINATION FOR PANEL

SWITCH DOES NOT COME

ON WITH TAIL SWITCH ON

Illumination circuit

ILLUMINATION CIRCUIT

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor

NAVIGATION RECEIVER



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































Shift Type)

(FOR FLOOR SHIFT TYPE)

Display does not dim (night
screen) with tail switch on.

Proceed to "Display does not Dim
when Light Control Switch is
Turned ON"

DISPLAY DOES NOT DIM

WHEN LIGHT CONTROL

SWITCH IS TURNED ON

Illumination circuit

ILLUMINATION CIRCUIT

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Power does not turn off (screen
remains on).

Navigation receiver power source
circuit

NAVIGATION RECEIVER

ASSEMBLY POWER SOURCE

CIRCUIT

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Panel switches do not function.

Proceed to "Panel Switches do not
Function"

PANEL SWITCHES DO NOT

FUNCTION

Steering pad switch circuit

STEERING PAD SWITCH

CIRCUIT

Navigation receiver power source
circuit

NAVIGATION RECEIVER

ASSEMBLY POWER SOURCE

CIRCUIT

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Touch panel switch does not
function.

Proceed to "Touch Panel Switch
does not Function"

TOUCH PANEL SWITCH

DOES NOT FUNCTION

Steering pad switch circuit

STEERING PAD SWITCH

CIRCUIT

Navigation receiver power source
circuit

NAVIGATION RECEIVER

ASSEMBLY POWER SOURCE

CIRCUIT

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Navigation screen is not
displayed.

Map disc

-

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Proceed to "Screen Flicker or

SCREEN FLICKER OR



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































Navigation function

NAVIGATION FUNCTION PROBLEM SYMPTOMS REFERENCE

Navigation screen flicker or color
distortion.

Color Distortion"

COLOR DISTORTION

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Navigation function switches can
be operated while vehicle running

Vehicle speed signal circuit
between navigation receiver and
combination meter

VEHICLE SPEED SIGNAL

CIRCUIT BETWEEN

NAVIGATION RECEIVER

ASSEMBLY AND

COMBINATION METER

Display panel does not open, tilt
or tilts improperly

Proceed to "Display Panel does
not Open, Tilt, or Tilts
Improperly"

DISPLAY PANEL DOES NOT

OPEN, TILT OR TILTS

IMPROPERLY

Navigation receiver power source
circuit

NAVIGATION RECEIVER

ASSEMBLY POWER SOURCE

CIRCUIT

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Symptom

Suspected Area

See

Map disc cannot be inserted.

Proceed to "Map Disc cannot be
Inserted"

MAP DISC CANNOT BE

INSERTED

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Map disc cannot be ejected.

Proceed to "Map Disc cannot be
Ejected"

MAP DISC CANNOT BE

EJECTED

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)

Vehicle position mark deviates
greatly.

Proceed to "Vehicle Position Mark
Deviates Greatly"

VEHICLE POSITION MARK

DEVIATES GREATLY

Navigation antenna

NAVIGATION ANTENNA

Navigation receiver (for Column
Shift Type)

NAVIGATION RECEIVER

(FOR COLUMN SHIFT TYPE)

Navigation receiver (for Floor
Shift Type)

NAVIGATION RECEIVER

(FOR FLOOR SHIFT TYPE)
