2. LIN COMMUNICATION SYSTEM DTCs*

The control master component shown below outputs LIN communication system DTCs when there is a
malfunction in the LIN communication. If a LIN communication stops, the control master of that part of
the LIN communication system outputs DTCs.

HINT:

*: w/Sliding Roof

a. Main Body ECU (Driver Side Junction Block)

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:



Use these procedures to troubleshoot the LIN communication system.



*: Use the Techstream.

1. VEHICLE BROUGHT TO WORKSHOP

2. INSPECT BATTERY VOLTAGE

Standard voltage: 11 to 14 V

If the voltage is below 11 V, recharge or replace the battery before proceeding.

3. CHECK COMMUNICATION FUNCTION OF CAN COMMUNICATION SYSTEM*

a. Using the Techstream, inspect the CAN communication function to ensure there are no

malfunctions in the CAN communication system (See HOW TO PROCEED WITH
TROUBLESHOOTING ).

Result:

CAN COMMUNICATION RESULT CHART

B: Go TO CAN COMMUNICATION SYSTEM (See HOW TO PROCEED WITH
TROUBLESHOOTING )

A: Go to Next Step

4. PROBLEM SYMPTOMS TABLE

a. Refer to the PROBLEM SYMPTOMS TABLE .

Result

Proceed to

No DTCs output

A

DTCs output

B



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Multiplex Communication - Tundra





























Result:

CAN COMMUNICATION RESULT CHART

B: Go to step 6

A: Go to Next Step

5. OVERALL ANALYSIS AND TROUBLESHOOTING*

a. see TERMINALS OF ECU

b. see DATA LIST / ACTIVE TEST

6. REPAIR OR REPLACE

END

PROBLEM SYMPTOMS TABLE

HINT:



Use the table below to help determine the cause of the problem symptom. The potential causes of the
symptoms are listed in order of probability in the "Suspected Area" column of the table. Check each
symptom by checking the suspected areas in the order they are listed. Replace parts as necessary.



Inspect the fuses and relays related to the system before inspecting the suspected areas below.

LIN communication system

LIN COMMUNICATION SYSTEM - PROBLEM SYMPTOMS CHART

TERMINALS OF ECU

Result

Proceed to

Fault is not listed in problem symptoms table

A

Fault is listed in problem symptoms table

B

Symptom

Suspected Area

See

Integration Control and Panel
Assembly Communication Error

LIN communication line

INTEGRATION CONTROL AND

PANEL ASSEMBLY

COMMUNICATION ERROR

Air conditioning amplifier

INTEGRATION CONTROL AND

PANEL ASSEMBLY

COMMUNICATION ERROR

Integration control and panel

INTEGRATION CONTROL AND

PANEL ASSEMBLY

COMMUNICATION ERROR

Harness or connector

INTEGRATION CONTROL AND

PANEL ASSEMBLY

COMMUNICATION ERROR



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Multiplex Communication - Tundra





























1. CHECK AIR CONDITIONING AMPLIFIER (A/C ECU)

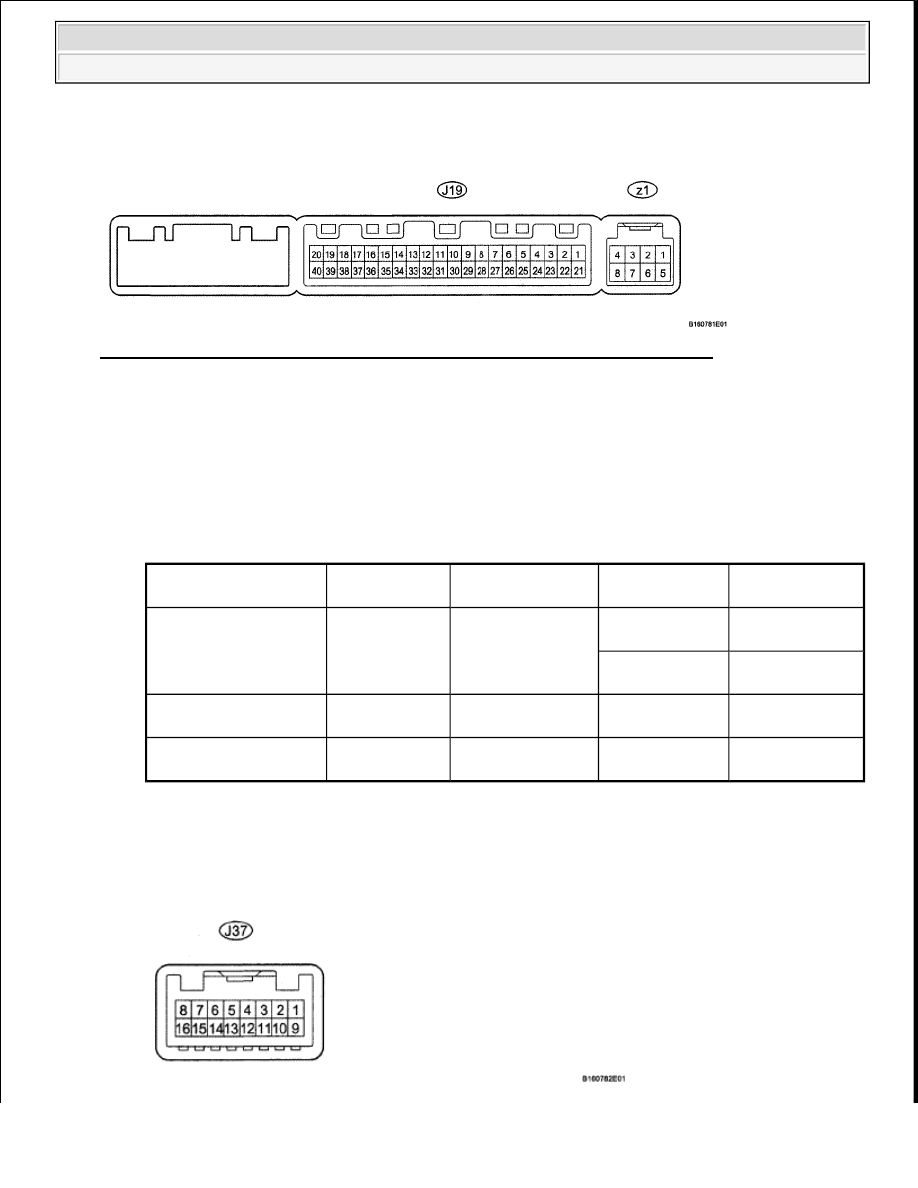

Fig. 5: Identifying Air Conditioning Amplifier Connector Terminals (A/C ECU)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Measure the voltage and resistance according to the value(s) in the table below.

HINT:

Check from the rear of the connector while it is connected to the air conditioning amplifier.

CONDITIONING AMPLIFIER (A/C ECU) RESISTANCE AND VOLTAGE
SPECIFICATION

If the result is not as specified, the ECU may have a malfunction.

2. CHECK INTEGRATION CONTROL AND PANEL

a. Disconnect the J37 integration control and panel connector.

Terminal No.

(Symbols)

Wiring Color

Terminal

Description

Condition

Specified

Condition

J19-1 (IG+) - J19-14
(GND)

P - W-B

Ignition power

supply

Ignition switch

ON

11 to 14 V

Ignition switch

OFF

Below 1 V

J19-21 (B) - J19-14
(GND)

R - W-B

Battery power

source

Always

11 to 14 V

J19-14 (GND) - Body
ground

W-B - Body

ground

Ground

Always

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Multiplex Communication - Tundra





























Fig. 6: Identifying J37 Integration Control And Panel Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Measure the voltage and resistance according to the value(s) in the table below.

INTEGRATION CONTROL AND PANEL RESISTANCE AND VOLTAGE
SPECIFICATION

If the result is not as specified, there may be a malfunction on the wire harness side.

3. CHECK MAIN BODY ECU (DRIVER SIDE JUNCTION BLOCK)

a. Disconnect the DA and DD ECU connectors.

Terminal No.

(Symbols)

Wiring Color

Terminal

Description

Condition

Specified

Condition

J37-16 (IG+) - J37-1
(GND)

P - W-B

Ignition power

supply

Ignition switch

ON

11 to 14 V

Ignition switch

OFF

Below 1 V

J37-1 (GND) - Body
ground

W-B - Body

ground

Ground

Always

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Multiplex Communication - Tundra
