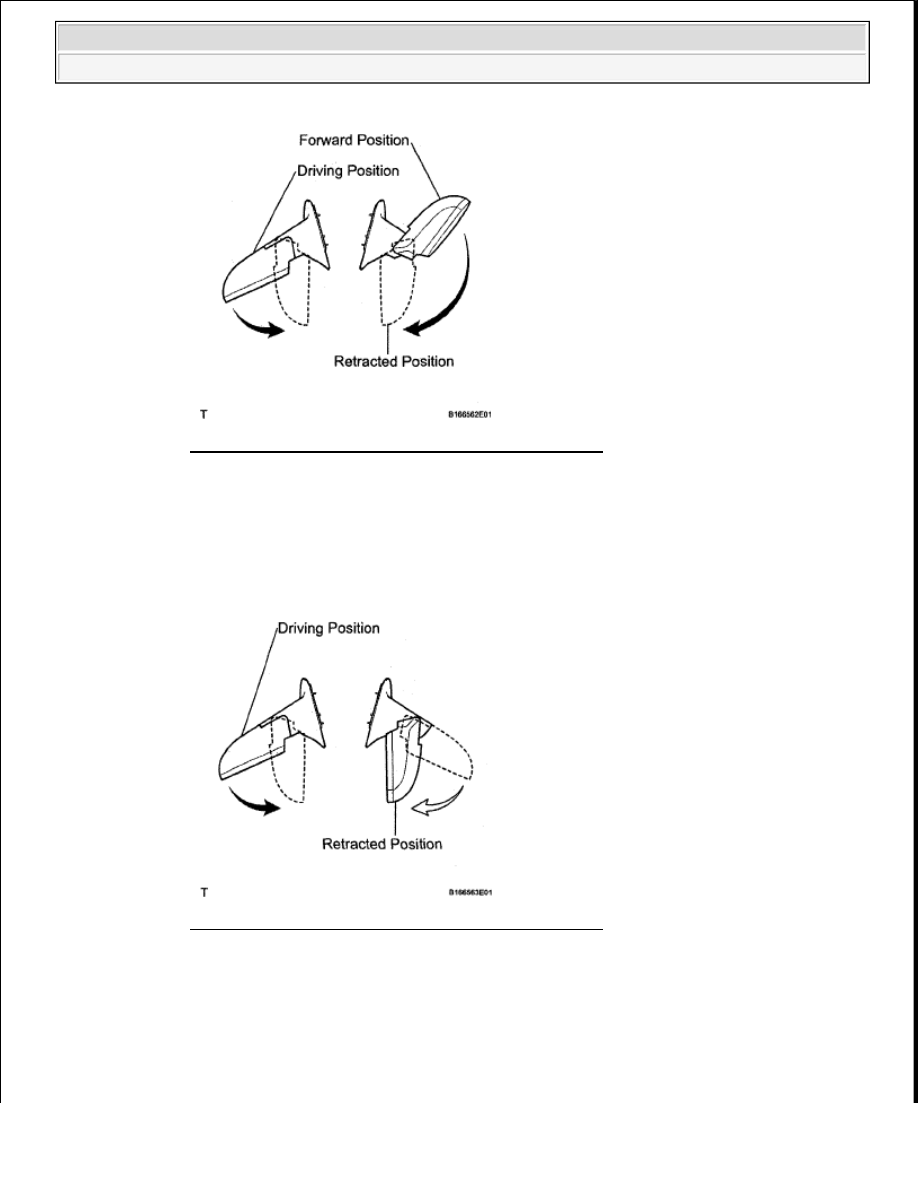

Fig. 8: Checking Mirrors Move To Retracted Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. Move the mirrors to the driving position.

9. Move one of the mirrors to the retracted position by hand.

10. Press the retract switch.

11. Check that the driving position mirror moves to the retracted position.

Fig. 9: Checking Mirror Moves To Retracted Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. Move the mirrors to the retracted position.

13. Press the retract switch.

14. Check that the right and left mirrors move from the retracted position to the driving position.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra

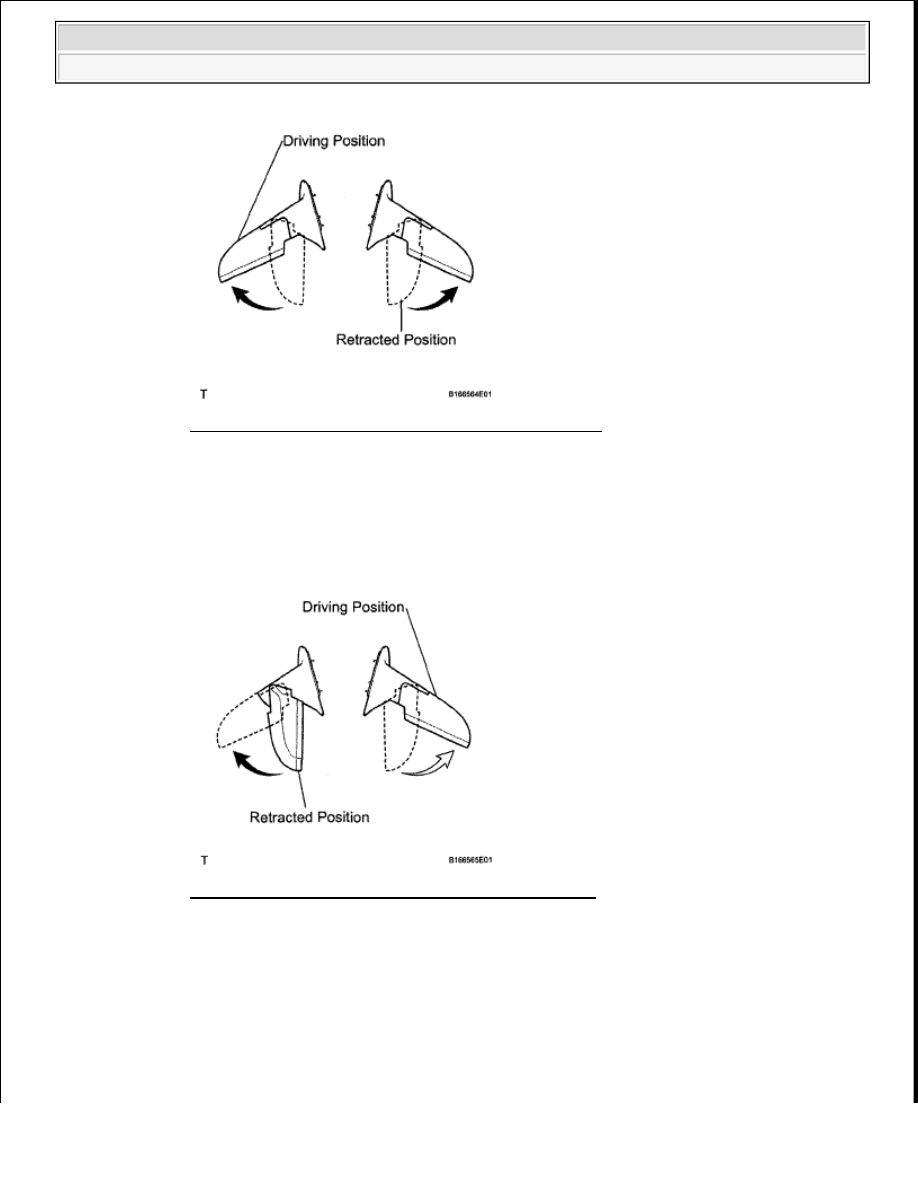

Fig. 10: Checking Mirrors Moves To Driving Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. Move the mirrors to the retracted position.

16. Move one of the mirrors to the driving position by hand.

17. Press the retract switch.

18. Check that the retracted position mirror moves to the driving position.

Fig. 11: Checking Mirror Moves To Driving Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Check the operation of the outer mirror body in relation to retract switch operations and ignition

switch position changes.

1. When the mirror body is operating, turn the ignition switch LOCK. Check that the mirror

operation does not stop and continues until the operation has finished.

2. Repeat the step above. This time, before the mirror operation completes, turn the ignition

switch ACC and press the retract switch. Check that the mirror operates in the opposite
direction.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































d. Check the operation of the outer mirror body when it is restrained by an obstacle.

1. When the mirror body is moving to the retracted or driving position, restrain the mirror body

by hand. Check that the mirror stops moving.

2. With the mirror body stopped partway, push the retract switch. Check that the mirror body

moves in the opposite direction.

3. CHECK MIRROR HEATER

a. Turn the ignition switch ON.

b. Check that pressing the mirror heater switch illuminates the indicator and warms the mirror surface.

c. Check that after approximately 15 minutes, the indicator light turns off and the mirror heater

deactivates.

4. CHECK DOOR MIRROR FOOT LIGHT CONTROL

a. When the wireless unlock operation or the key unlock operation is performed, check that the door

mirror foot light illuminates.

PROBLEM SYMPTOMS TABLE

HINT:

Use the table below to help determine the cause of the problem symptom. The potential causes of the symptoms
are listed in order of probability in the "Suspected Area" column of the table. Check each symptom by checking
the suspected areas in the order they are listed. Replace parts as necessary.

Power mirror control system

POWER MIRROR CONTROL SYSTEM PROBLEM SYMPTOMS CHART

Symptom

Suspected Area

See

Driver Side Power Mirror cannot
be Adjusted with Power Mirror
Switch

Outer mirror switch

OUTER MIRROR SWITCH

Outer rear view mirror LH

OUTER REAR VIEW

MIRROR

Outer mirror control ECU

PROBLEM SYMPTOMS

TABLE

Front Passenger Side Power
Mirror cannot be Adjusted with
Power Mirror Switch

Outer mirror switch

OUTER MIRROR SWITCH

Outer rear view mirror RH

OUTER REAR VIEW

MIRROR

Outer mirror control ECU

PROBLEM SYMPTOMS

TABLE

Mirror Heater does not Operate
with Mirror Heater Switch

Outer rear view mirror LH

OUTER REAR VIEW

MIRROR

Outer rear view mirror RH

OUTER REAR VIEW

MIRROR

Mirror heater switch

TERMINALS OF ECU

Outer mirror control ECU

PROBLEM SYMPTOMS

TABLE



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































TERMINALS OF ECU

1. CHECK OUTER MIRROR CONTROL ECU

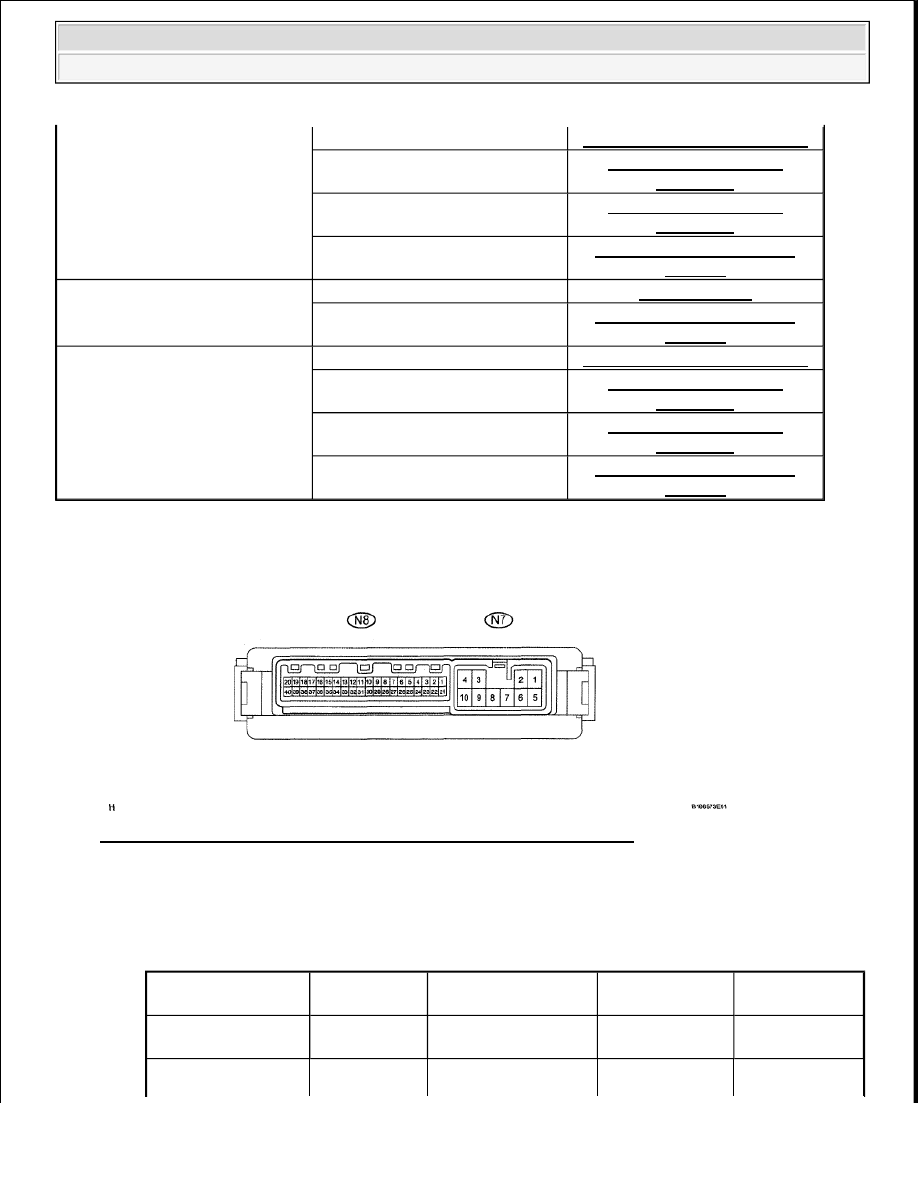

Fig. 12: Identifying Outer Mirror Control ECU Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Disconnect the N7 ECU connector.

b. Measure the voltage and resistance of the wire harness side connector.

OUTER MIRROR CONTROL ECU TERMINALS REFERENCE CHART

Power Retractable Mirrors do not
Operate with Power Retract
Mirror Switch

Outer mirror switch

OUTER MIRROR SWITCH

Outer rear view mirror LH

OUTER REAR VIEW

MIRROR

Outer rear view mirror RH

OUTER REAR VIEW

MIRROR

Outer mirror control ECU

PROBLEM SYMPTOMS

TABLE

Power Mirror Surface Position is
not Memorized

Seat memory switch

INSPECTION

Outer mirror control ECU

PROBLEM SYMPTOMS

TABLE

Power Mirrors do not Return to
Memorized Position

Outer mirror switch

OUTER MIRROR SWITCH

Outer rear view mirror LH

OUTER REAR VIEW

MIRROR

Outer rear view mirror RH

OUTER REAR VIEW

MIRROR

Outer mirror control ECU

PROBLEM SYMPTOMS

TABLE

Terminal No.

(Symbols)

Wiring Color Terminal Description

Condition

Specified

Condition

N7-9 (GND) - Body

ground

W-B - Body

ground

Ground

Always

Below 1 ohms

N7-3 (B) - N7-9

R-W-B

Battery (ECU power

Always

11 to 14 V
