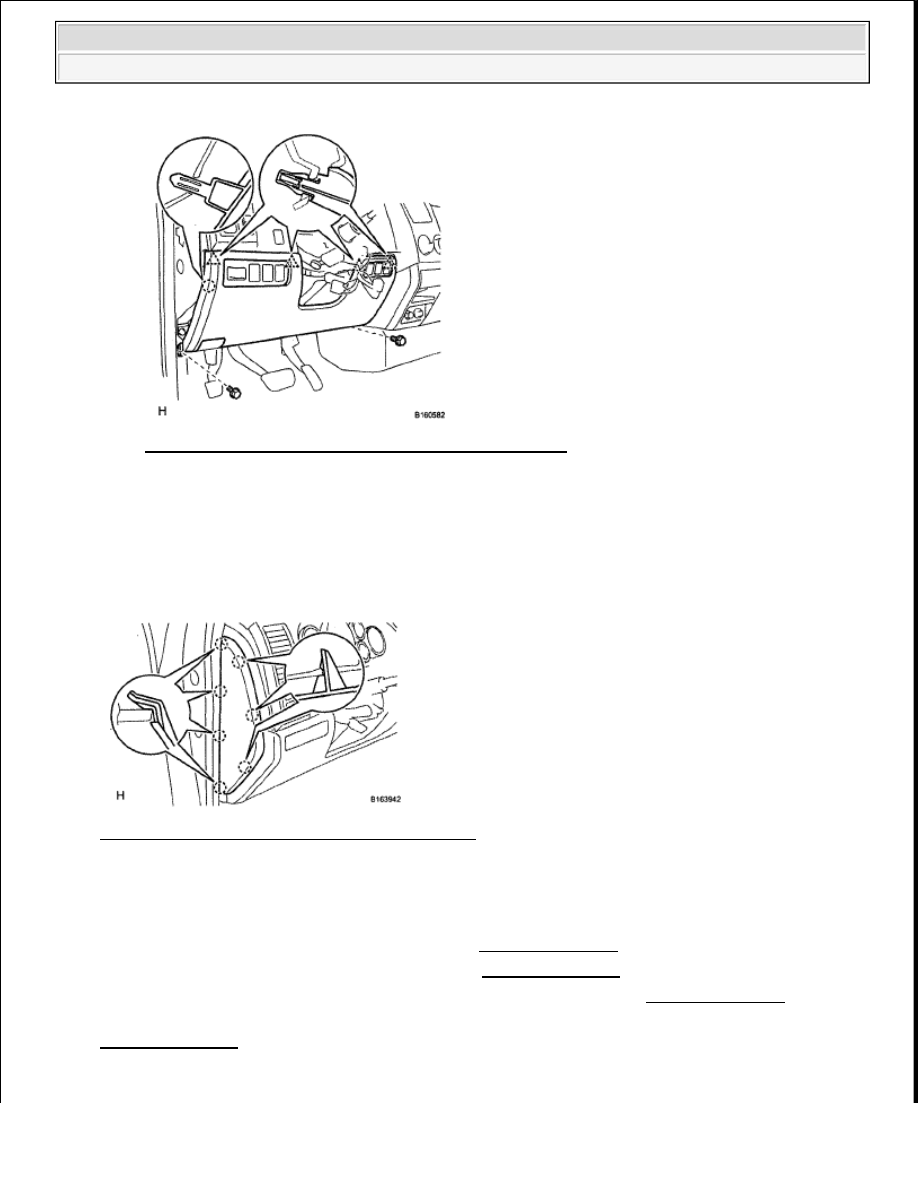

Fig. 75: Identifying Finish Panel Clips, Claw And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the 2 bolts.

e. Install the hood lock control lever.

31. INSTALL INSTRUMENT SIDE PANEL LH

a. Attach the 7 claws to install the side panel.

Fig. 76: Identifying Instrument Side Panel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH (for Regular Cab)

33. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH (for Double Cab, CrewMax)

34. INSTALL FRONT PILLAR GARNISH LH (See INSTALLATION )

35. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

36. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

37. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See

INSTALLATION )

38. INSTALL COLUMN SHIFT ASSEMBLY (See INSTALLATION )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































39. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY (See

INSTALLATION )

40. INSTALL UPPER STEERING COLUMN COVER (See INSTALLATION )

41. INSTALL LOWER STEERING COLUMN COVER (See INSTALLATION )

42. INSTALL STEERING WHEEL ASSEMBLY (See INSTALLATION )

43. INSTALL STEERING PAD (w/o Steering Pad Switch) (See INSTALLATION )

44. INSTALL STEERING PAD (w/ Steering Pad Switch) (See INSTALLATION )

45. INSTALL LOWER NO. 3 STEERING WHEEL COVER (See INSTALLATION )

46. INSTALL LOWER NO. 2 STEERING WHEEL COVER (See INSTALLATION )

47. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

48. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

INSTRUMENT PANEL SAFETY PAD (FOR FLOOR SHIFT TYPE)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































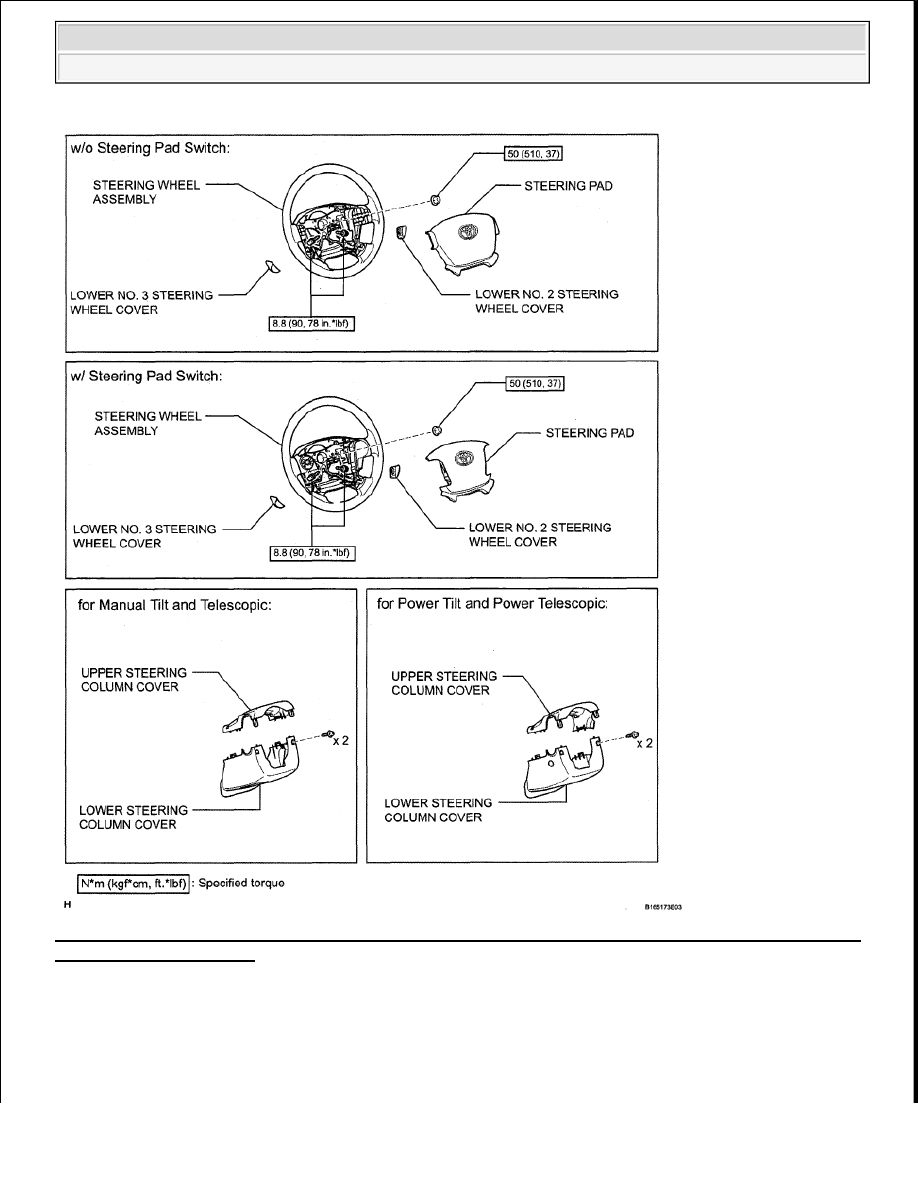

Fig. 77: Identifying Instrument Panel Safety Pad Replacement Components With Torque Specifications -
Floor Shift Type (1 Of 11)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra

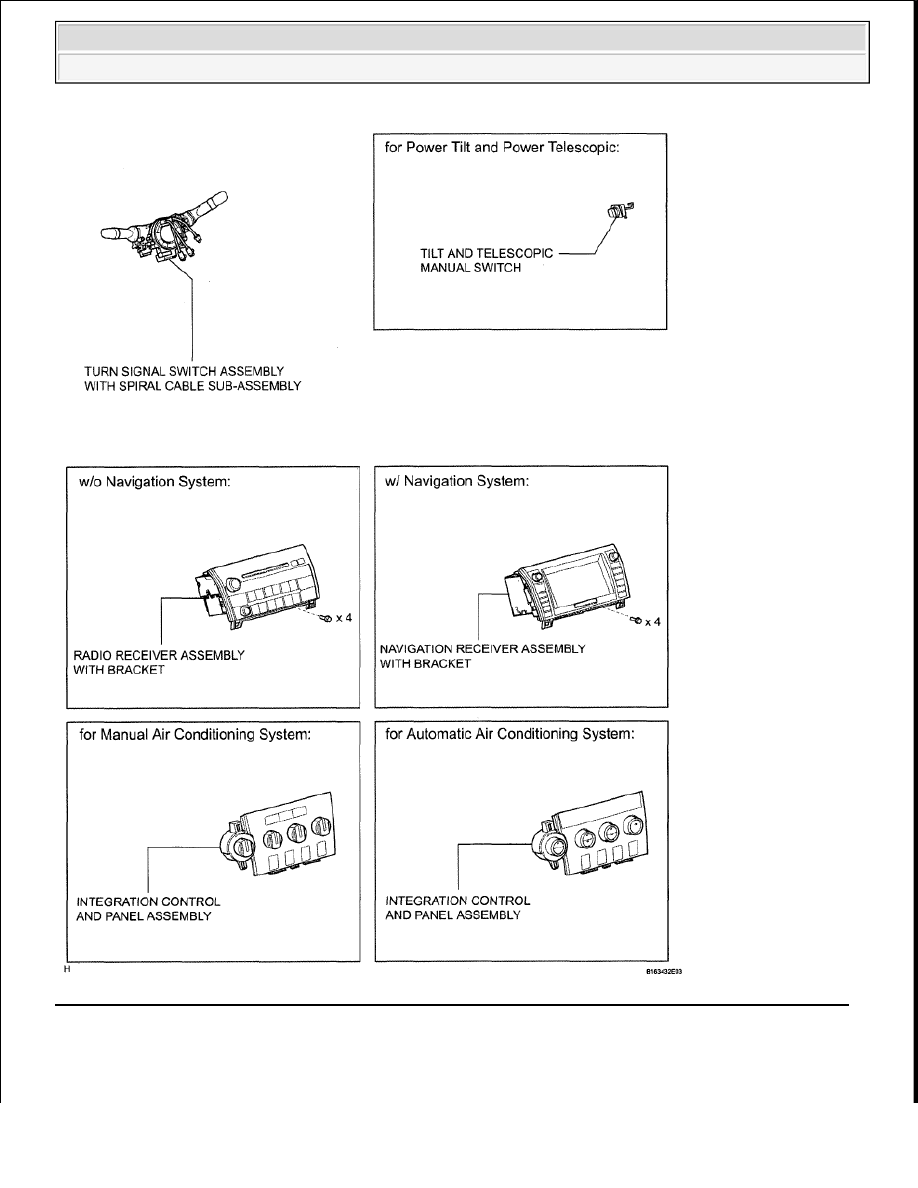

Fig. 78: Identifying Instrument Panel Safety Pad Replacement Components - Floor Shift Type (2 Of 11)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
