Toyota Tundra. Manual - part 384

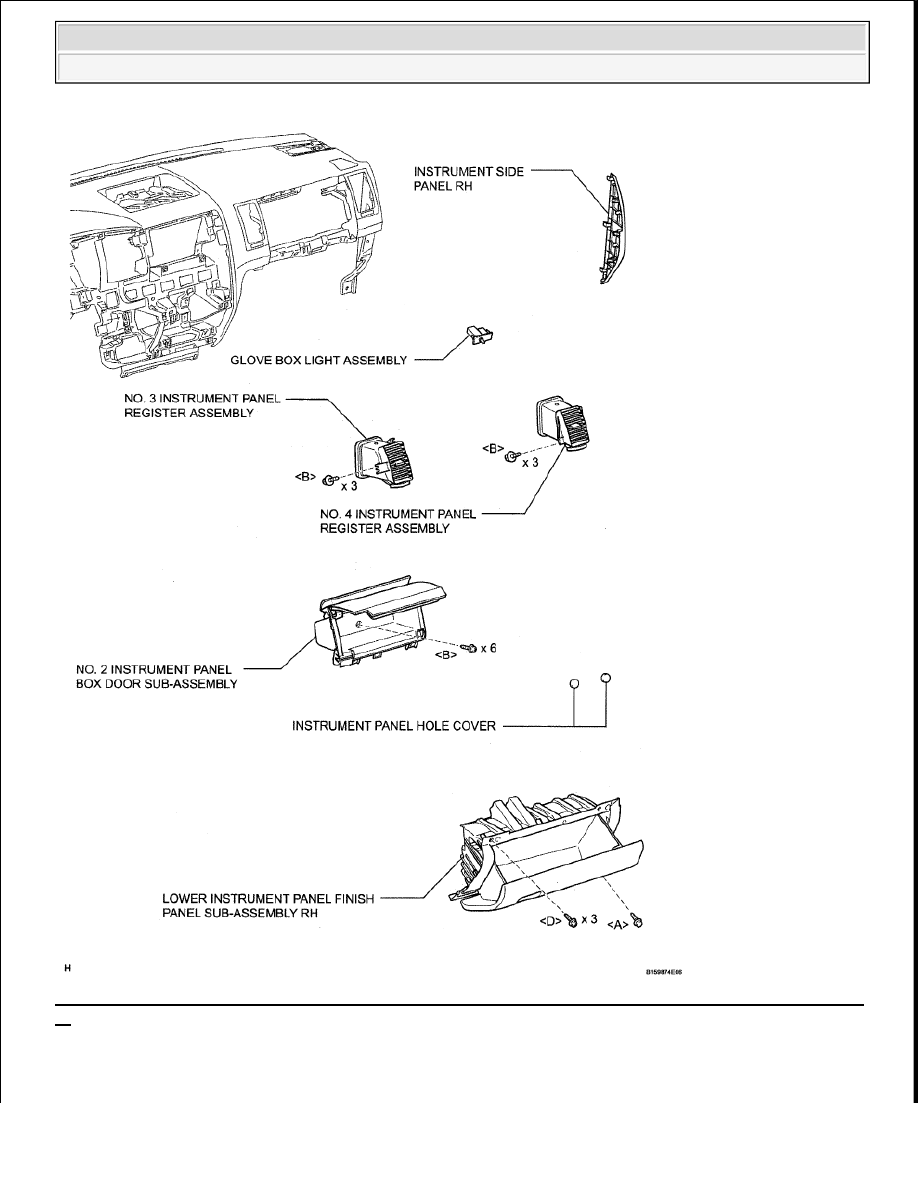

Fig. 6: Identifying Instrument Panel Safety Pad Replacement Components - For Column Shift Type (6 Of
9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra

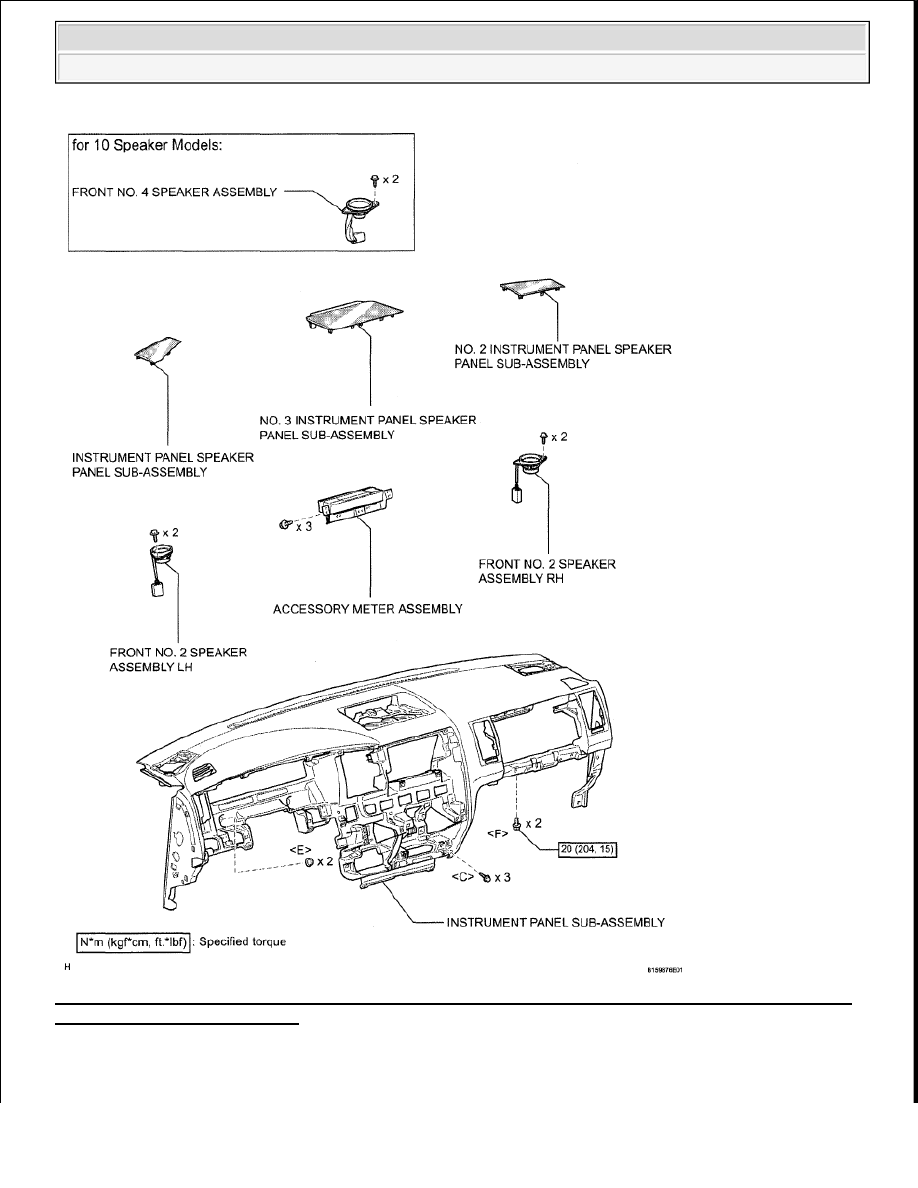

Fig. 7: Identifying Instrument Panel Safety Pad Replacement Components With Torque Specifications -
For Column Shift Type (7 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra

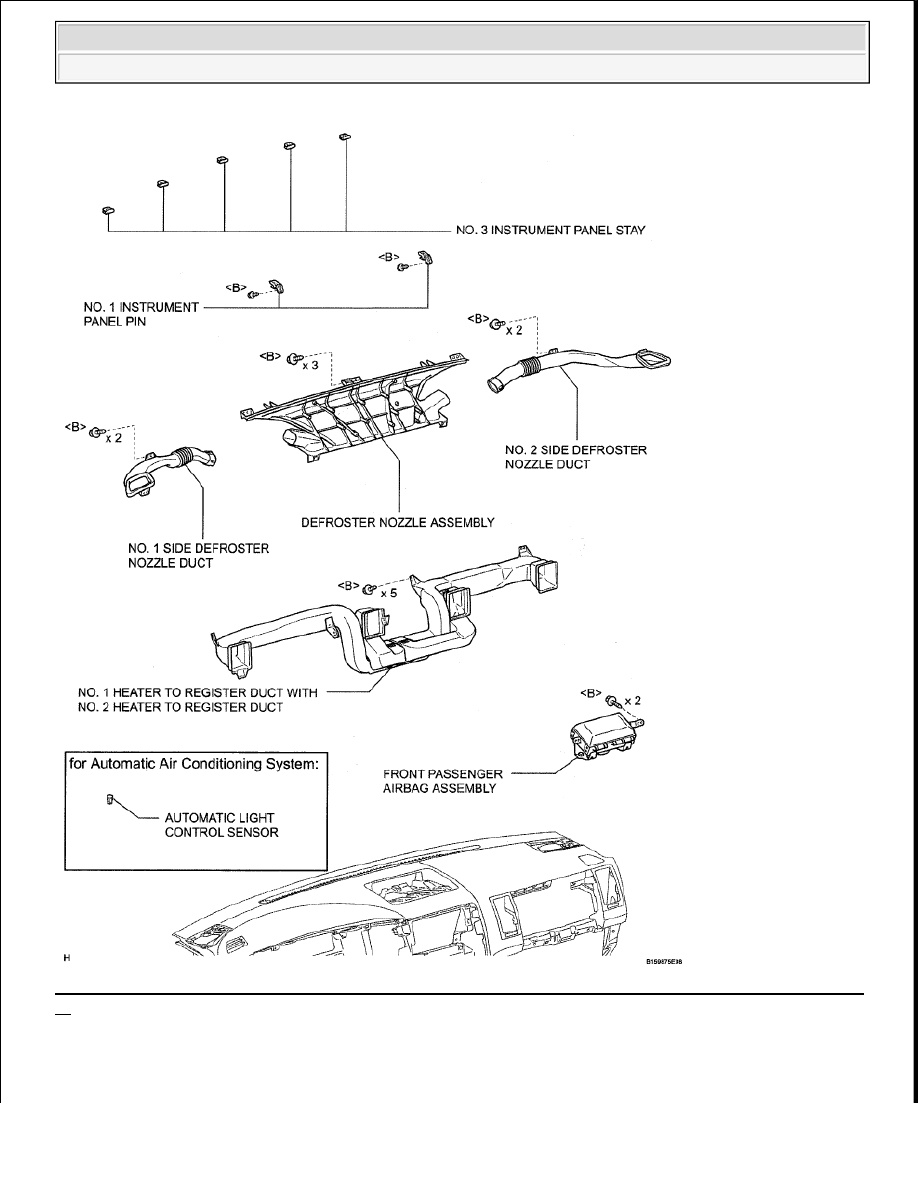

Fig. 8: Identifying Instrument Panel Safety Pad Replacement Components - For Column Shift Type (8 Of
9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra

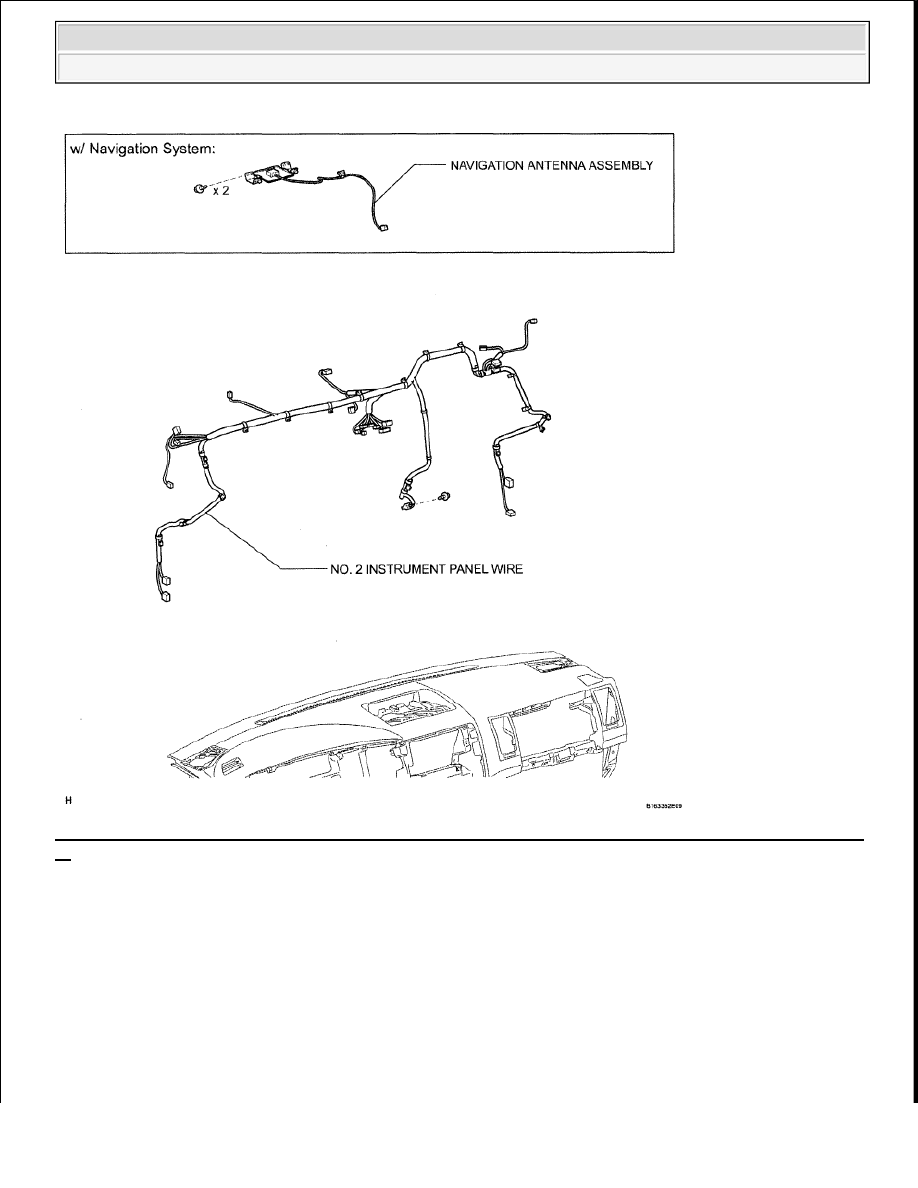

Fig. 9: Identifying Instrument Panel Safety Pad Replacement Components - For Column Shift Type (9 Of
9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. TABLE OF BOLT, SCREW AND NUT

HINT:

All bolts, screws and nuts relevant to installing and removing the instrument panel are shown along with
their alphabet code below.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra
