If the result is not as specified, replace the door lock assembly.

b. Check the door lock position switch.

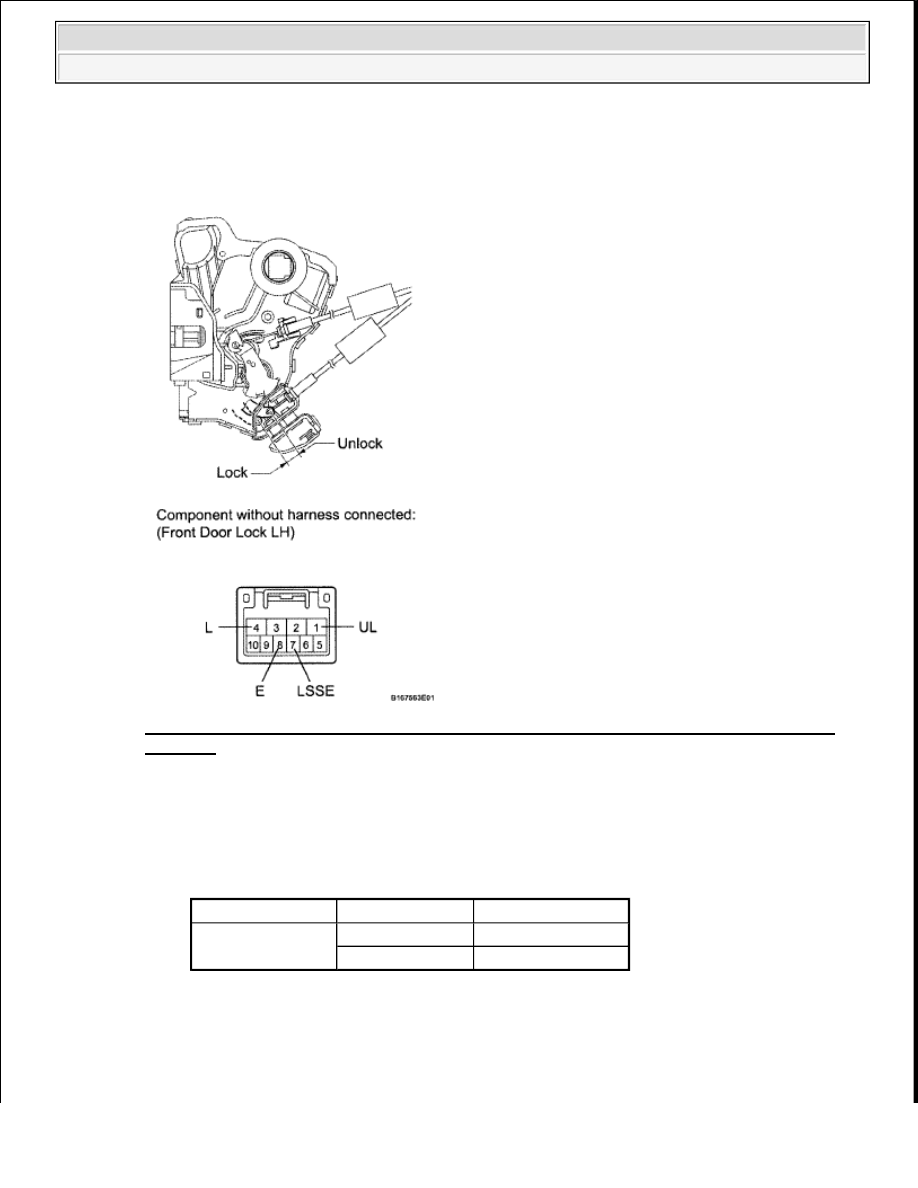

Fig. 110: Identifying Door Lock Position Switch With Connector Terminal LH (W/ Power
Window)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance IB]

DOOR LOCK POSITION SWITCH

If the result is not as specified, replace the door lock assembly.

c. Check the door lock and unlock switch.

Tester Connection Switch Condition Specified Condition

7 (LSSE) - 8 (E)

Unlock

Below 1 ohms

Lock

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































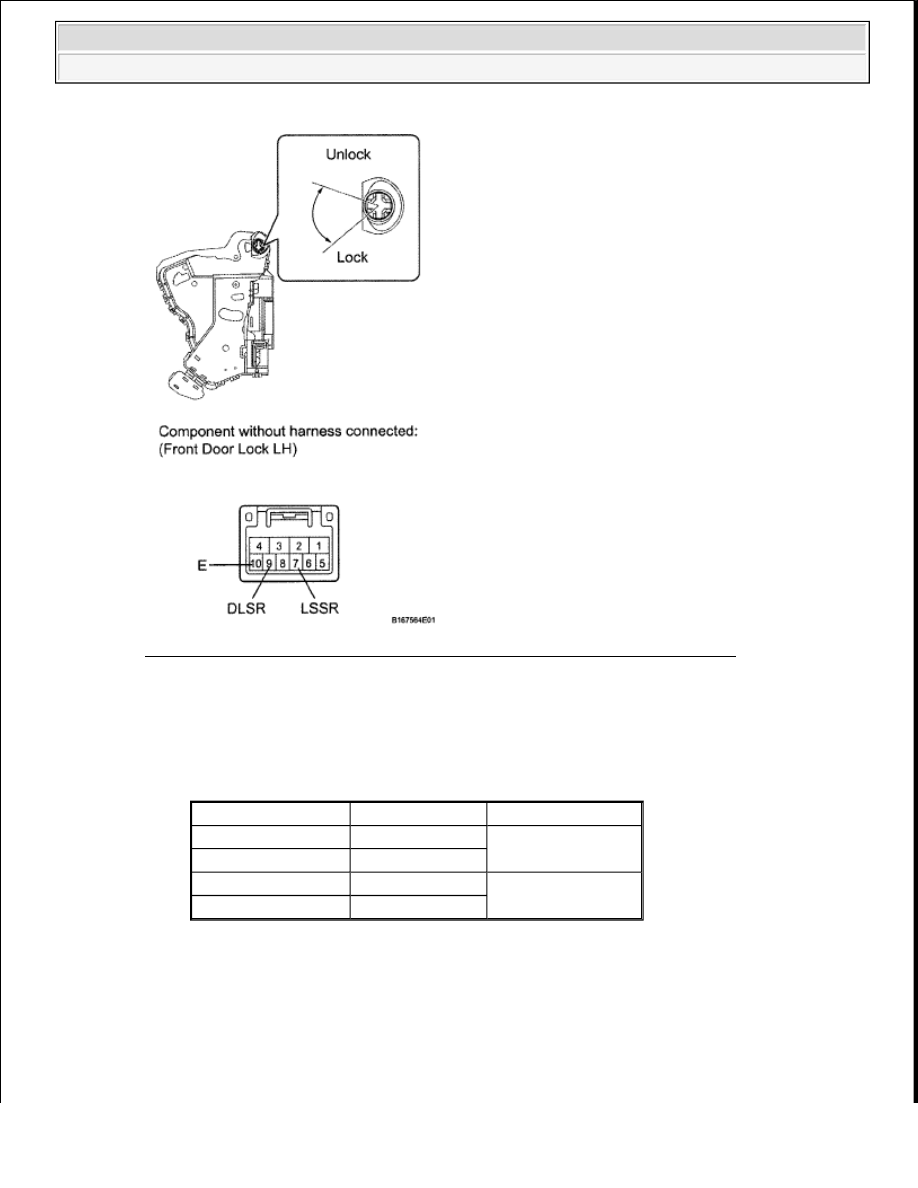

Fig. 111: Identifying Door Lock And Unlock Switch LH (W/ Power Window)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

DOOR LOCK AND UNLOCK SWITCH

If the result is not as specified, replace the door lock assembly.

2. INSPECT FRONT DOOR LOCK ASSEMBLY RH (w/ Power Window)

Tester Connection Switch Condition Specified Condition

9 (DLSR) - 7 (LSSR)

Lock

Below 1 ohms

10 (E) - 7 (LSSR)

Unlock

9 (DLSR) - 7 (LSSR)

Unlock

10 kohms or higher

10 (E) - 7 (LSSR)

Lock



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































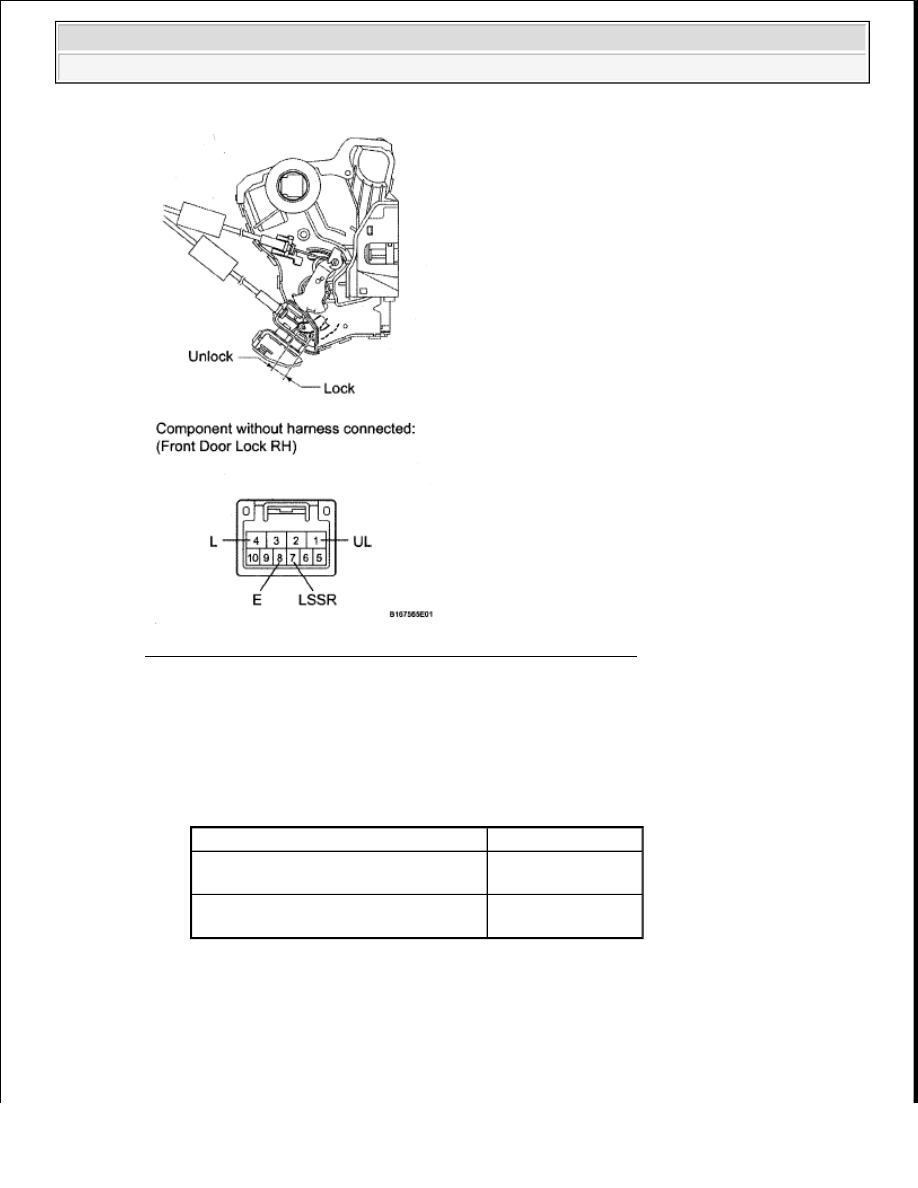

Fig. 112: Identifying Door Lock Motor RH (W/ Power Window)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Check the door lock motor.

1. Apply battery voltage to the door lock motor and check operation of the door lock motor.

OK

DOOR LOCK MOTOR

If the result is not as specified, replace the door lock assembly.

b. Check the door lock position switch.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 4 (L)

Battery negative (-) --> Terminal 1 (UL)

Lock

Battery positive (+) --> Terminal 1 (UL)

Battery negative (-) --> Terminal 4 (L)

Unlock



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































DOOR LOCK POSITION SWITCH

If the result is not as specified, replace the door lock assembly.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS ).

1. INSTALL FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY LH (See REASSEMBLY )

2. INSTALL FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH (See

REASSEMBLY )

3. INSTALL FRONT DOOR LOCK ASSEMBLY LH (See REASSEMBLY )

4. INSTALL FRONT DOOR GLASS SUB-ASSEMBLY LH (See REASSEMBLY )

5. INSTALL FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH (See REASSEMBLY )

6. INSTALL FRONT DOOR SERVICE HOLE COVER LH (See REASSEMBLY )

7. INSTALL FRONT NO. 1 DOOR TRIM BRACKET (See REASSEMBLY )

8. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See REASSEMBLY )

9. INSTALL FRONT DOOR ARMREST COVER LH

10. INSTALL COURTESY LIGHT ASSEMBLY (See INSTALLATION )

11. INSTALL FRONT DOOR LOWER FRAME BRACKET GARNISH LH (See REASSEMBLY )

12. INSTALL FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power Window)

(See REASSEMBLY )

13. INSTALL FRONT ARMREST UPPER BASE PANEL LH (See REASSEMBLY )

14. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See REASSEMBLY )

15. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

REAR DOOR LOCK (FOR DOUBLE CAB)

COMPONENTS

Tester Connection Switch Condition Specified Condition

7 (LSSR) - 8 (E)

Unlock

Below 1 ohms

Lock

10 kohms or higher

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
