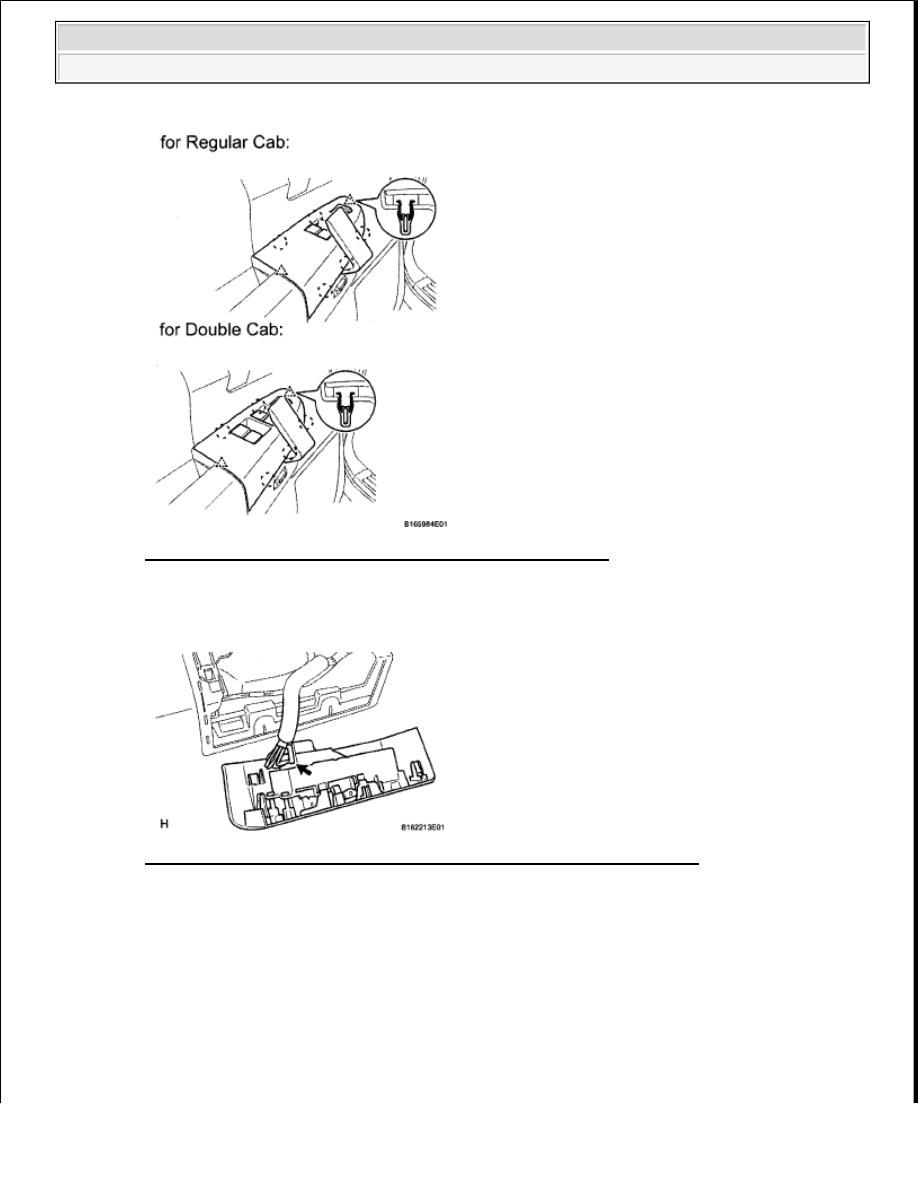

Fig. 79: Identifying Clips And Claws Of Armrest Base Panel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the power window regulator master switch connector.

Fig. 80: Identifying Power Window Regulator Master Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

a. Remove the 3 screws and master switch.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra

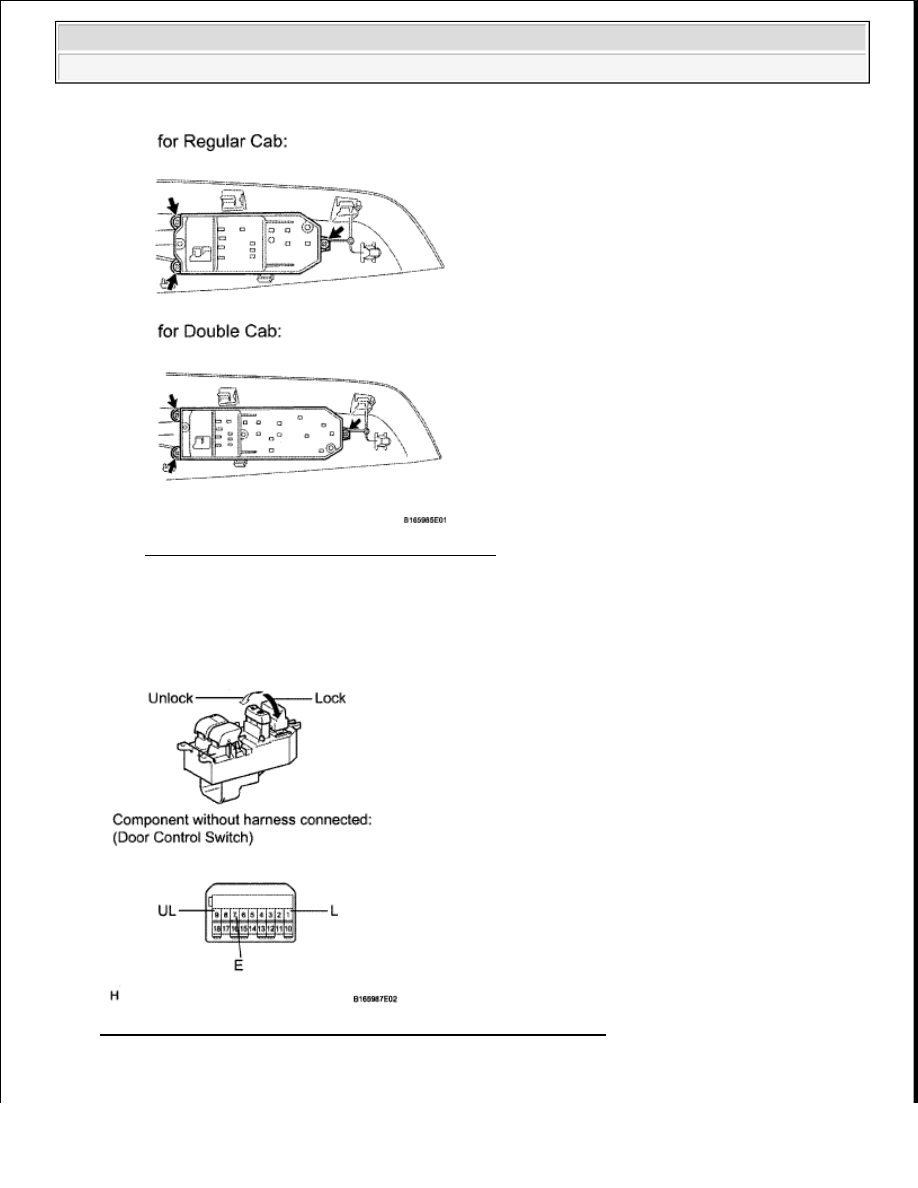

Fig. 81: Identifying Screws On Master Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT DOOR CONTROL SWITCH ASSEMBLY (for Regular Cab)

Fig. 82: Identifying Door Control Switch Assembly (Regular Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































a. Measure the resistance according to the value(s) in the table below.

Standard resistance

DOOR CONTROL SWITCH ASSEMBLY (FOR REGULAR CAB) STANDARD
RESISTANCE SPECIFICATION

If the result is not as specified, replace the control switch assembly.

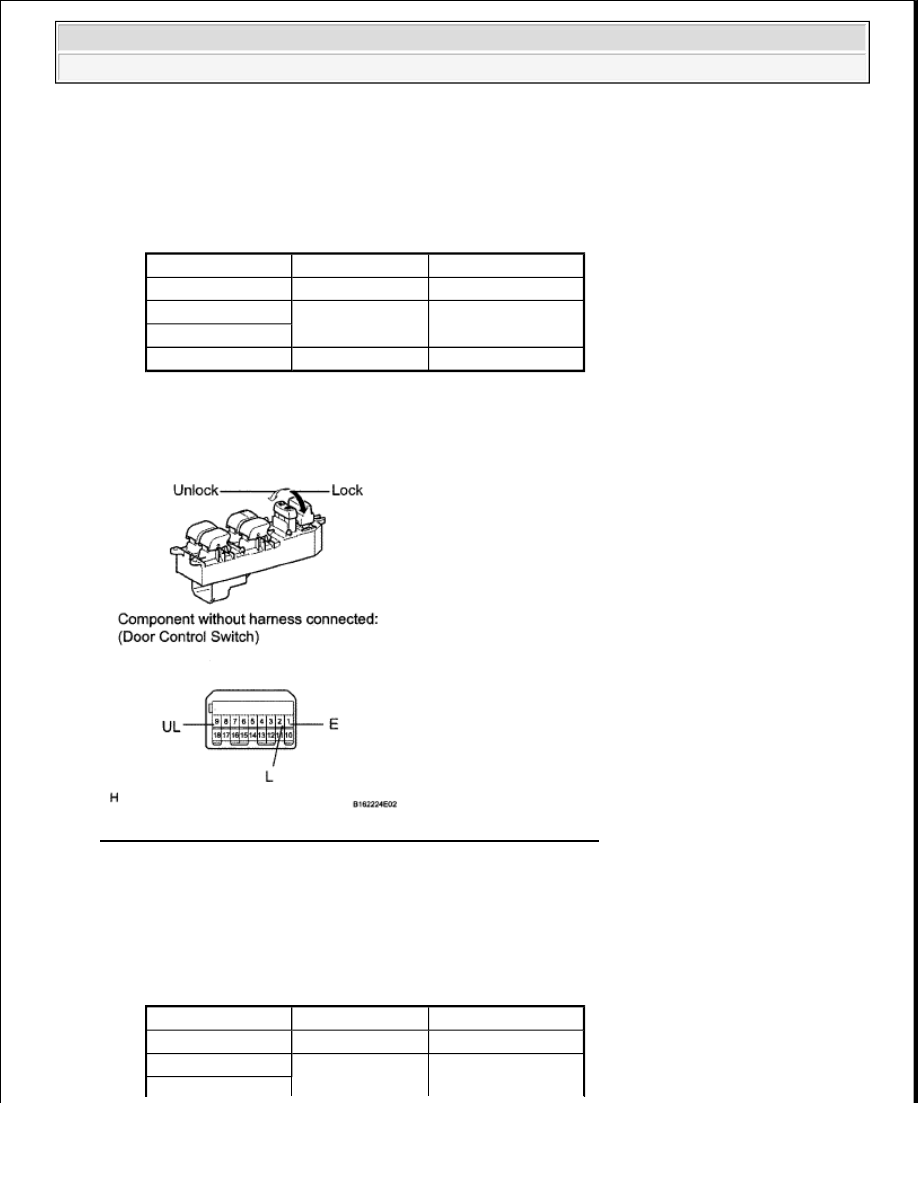

2. INSPECT DOOR CONTROL SWITCH ASSEMBLY (for Double Cab)

Fig. 83: Identifying Door Control Switch Assembly (Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

DOOR CONTROL SWITCH ASSEMBLY (FOR DOUBLE CAB) STANDARD
RESISTANCE SPECIFICATION

Tester Connection Switch Condition Specified Condition

1 (L) - 7 (E)

Lock

Below 1 ohms

1 (L) - 7 (E)

OFF

10 kohms or higher

9 (UL) - 7 (E)
9 (UL) - 7 (E)

Unlock

Below 1 ohms

Tester Connection Switch Condition Specified Condition

2 (L) - 1 (E)

Lock

Below 1 ohms

2 (L) - 1 (E)

OFF

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































If the result is not as specified, replace the control switch assembly.

INSTALLATION

1. INSTALL POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

a. Install the master switch with the 3 screws.

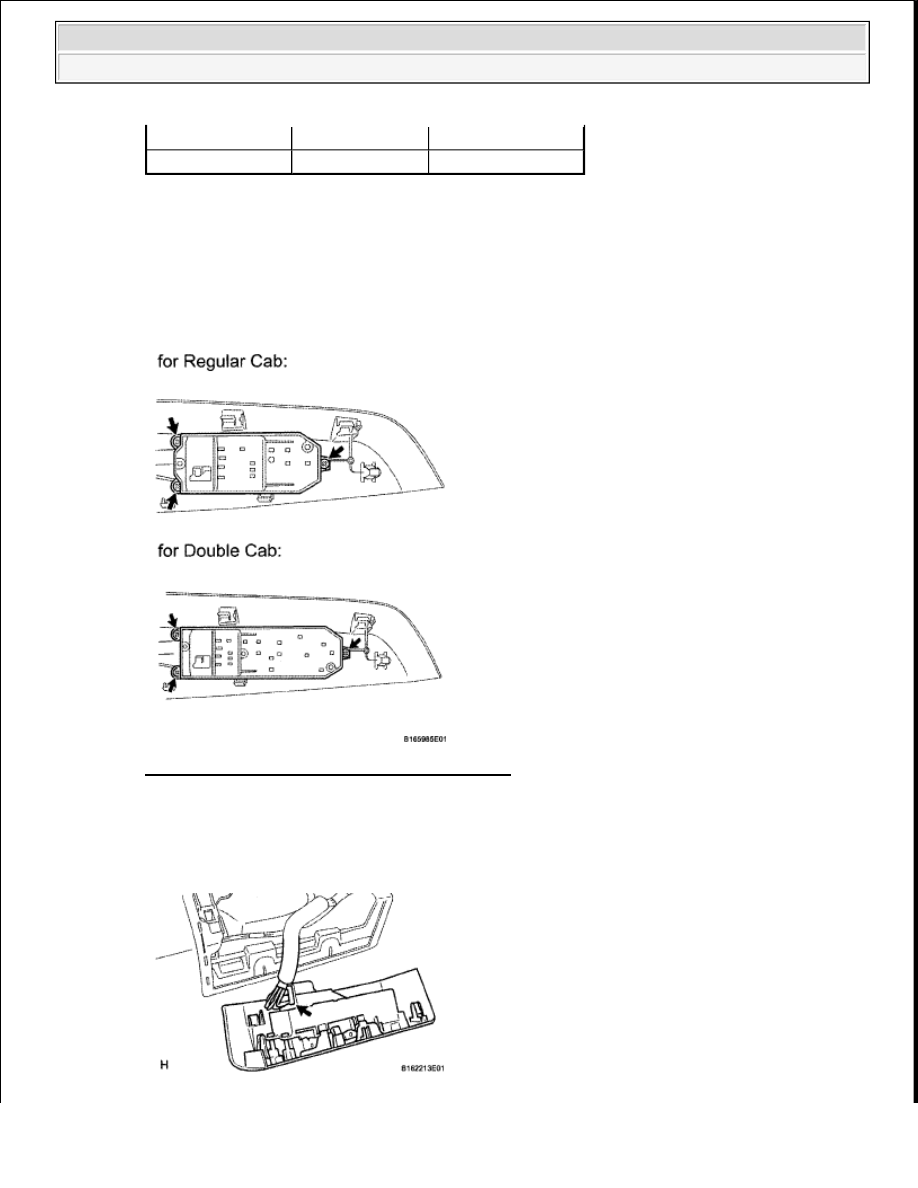

Fig. 84: Identifying Master Switch With Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT ARMREST UPPER BASE PANEL LH

a. Connect the power window regulator master switch connector.

9 (UL) - 1 (E)
9 (UL) - 1 (E)

Unlock

Below 1 ohms
