Result

RESULT REFERENCE TABLE

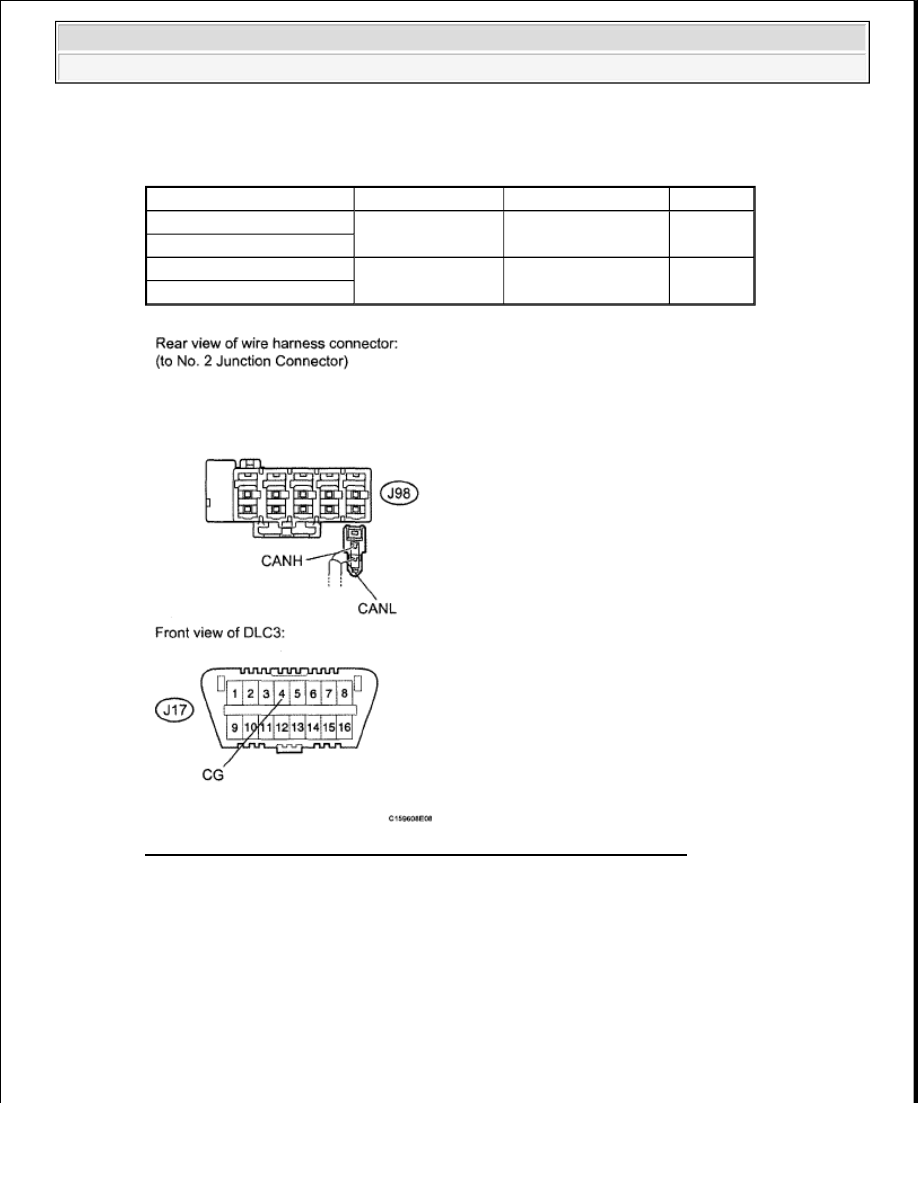

Fig. 155: Identifying J98 No. 2 Junction And J17 Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED TO BUS BUFFER ECU
(CANH, CANL)

OK: REPLACE BUS BUFFER ECU

24. CHECK FOR SHORT TO GND IN CAN BUS WIRE (4WD CONTROL ECU)

a. Disconnect the A25 4WD control ECU connector.

b. Measure the resistance according to the value(s) in the table below.

Tester Connection

Switch Condition Measured Resistance Proceed to

J98-1 (CANH) - J17-4 (CG)

Ignition switch OFF

1 ohms or higher

OK

J98-2 (CANL) - J17-4 (CG)

J98-1 (CANH) - J17-4 (CG)

Ignition switch OFF

Below 1 ohms

NG

J98-2 (CANL) - J17-4 (CG)



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































Result

RESULT REFERENCE TABLE

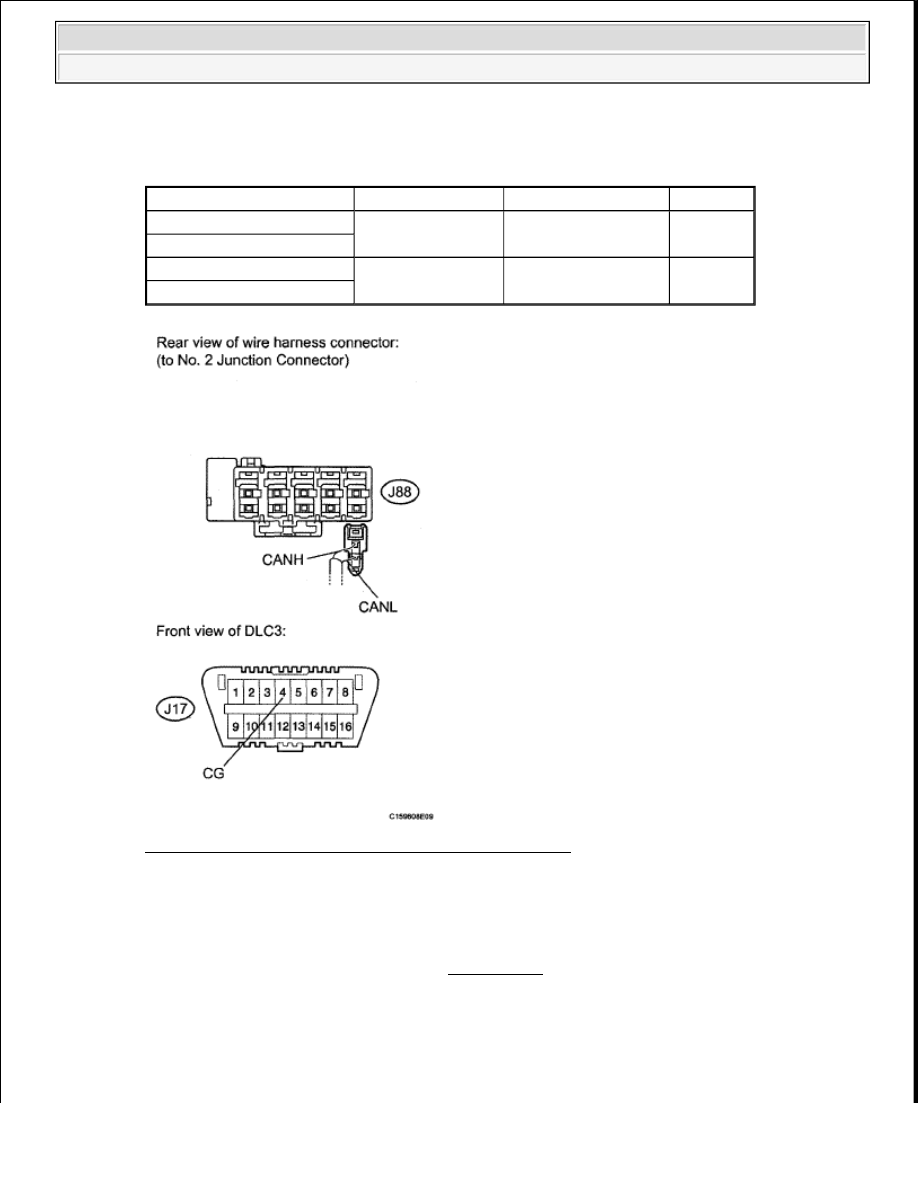

Fig. 156: Identifying J88 And J17 Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED TO 4WD CONTROL ECU
(CANH, CANL)

OK: REPLACE 4WD CONTROL ECU (See REMOVAL )

25. CHECK FOR SHORT TO GND IN CAN BUS WIRE (ECM)

a. Disconnect the A24 ECM connector.

b. Measure the resistance according to the value(s) in the table below.

Tester Connection

Switch Condition Measured Resistance Proceed to

J88-1 (CANH) - J17-4 (CG)

Ignition switch OFF

1 ohms or higher

OK

J88-2 (CANL) - J17-4 (CG)

J88-1 (CANH) - J17-4 (CG)

Ignition switch OFF

Below 1 ohms

NG

J88-2 (CANL) - J17-4 (CG)



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































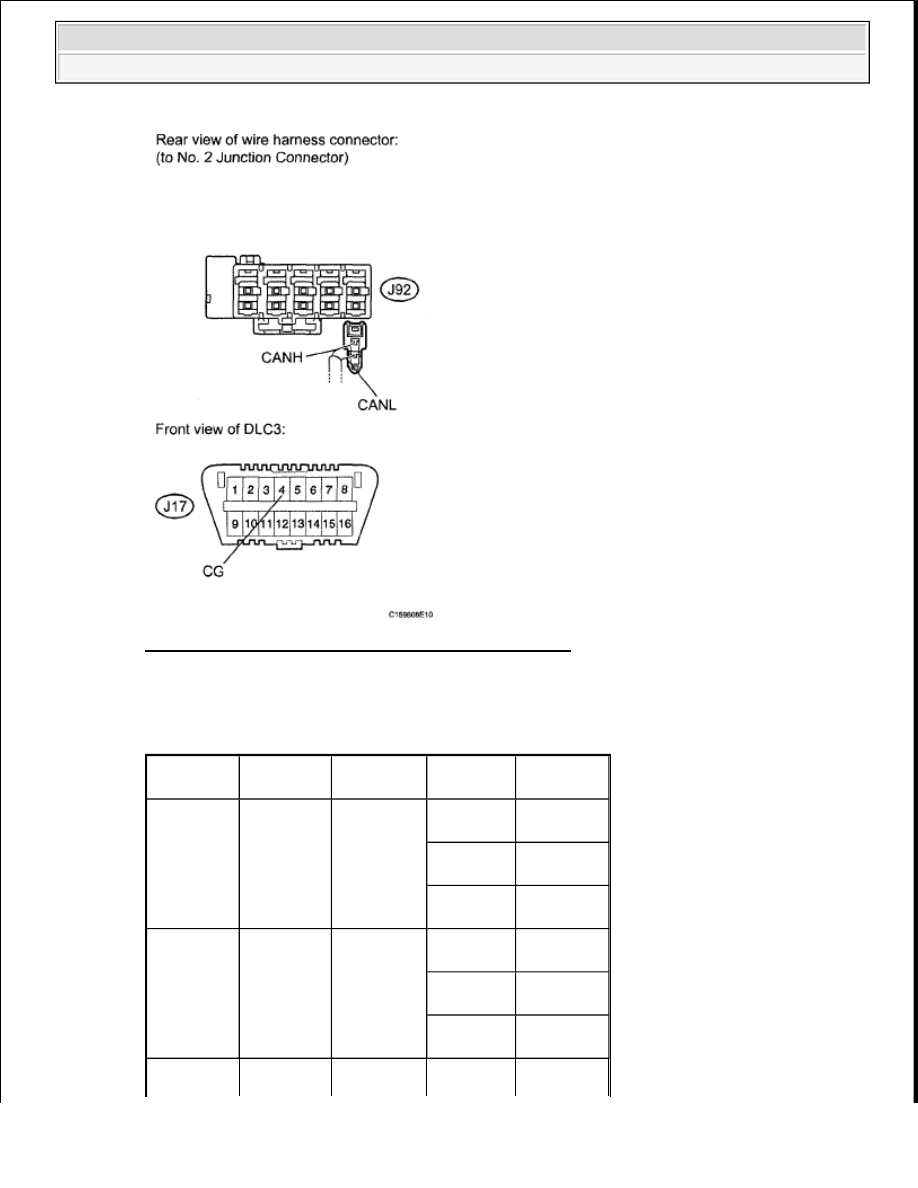

Fig. 157: Identifying J92 And J17 Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT REFERENCE TABLE

Tester

Connection

Switch

Condition

Measured

Resistance

Result

Proceed to

J92-1

(CANH) -

J17-4 (CG)

Ignition

switch OFF

1 ohms or

higher

OK (for

1GR-FE)

A

OK (for

2UZ-FE)

B

OK (for

3UR-FE)

C

J92-2

(CANL) -

J17-4 (CG)

Ignition

switch OFF

1 ohms or

higher

OK (for

1GR-FE)

A

OK (for

2UZ-FE)

B

OK (for

3UR-FE)

C

J92-1

Ignition

Below 1

NG

D



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































B: REPLACE ECM (See REMOVAL )

C: REPLACE ECM (See REMOVAL )

D: REPAIR OR REPLACE CAN MAIN WIRE CONNECTED TO ECM (CANH, CANL)

A: REPLACE ECM (See REMOVAL )

OPEN IN ONE SIDE OF CAN BRANCH LINE

DESCRIPTION

If 2 or more ECUs and/or sensors do not appear on the Techstream's "CAN Bus Check" screen, one side of the
CAN branch wire may be open. (One side of the CANH [branch wire]/CANL [branch wire] of the ECU and/or
sensor is open.)

SYMPTOM TABLE

WIRING DIAGRAM

(CANH) -

J17-4 (CG)

switch OFF

ohms

J92-2

(CANL) -

J17-4 (CG)

Ignition

switch OFF

Below 1

ohms

NG

D

Symptom

Trouble Area

2 or more ECUs and/or sensors do not appear on Techstream "CAN
Bus Check" screen.



One side of CAN branch wire
is open



Main body ECU



Skid control ECU with
actuator



Steering angle sensor



Center airbag sensor



Bus buffer ECU*1



Air conditioning amplifier



4WD control ECU*2

HINT:



*1: w/ Bus Buffer ECU



*2: w/ 4WD
