c. When the oil level is too low, check for oil leak.

d. Install a new gasket into the filler plug and then tighten the plug.

2. ADD TRANSFER OIL

a. Remove the filler plug and gasket.

b. Pour oil so that the oil level is between 0 to 5.0 mm (0 to 0.197 in.) from the bottom lip of the case

plug (for filler) hole.

c. Wait approximately 5 minutes and check that the oil level has not changed.

d. Install a new gasket and the filler plug.

Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)

REPLACEMENT

1. DRAIN TRANSFER OIL

a. Remove the 4 bolts and lower transfer case protector.

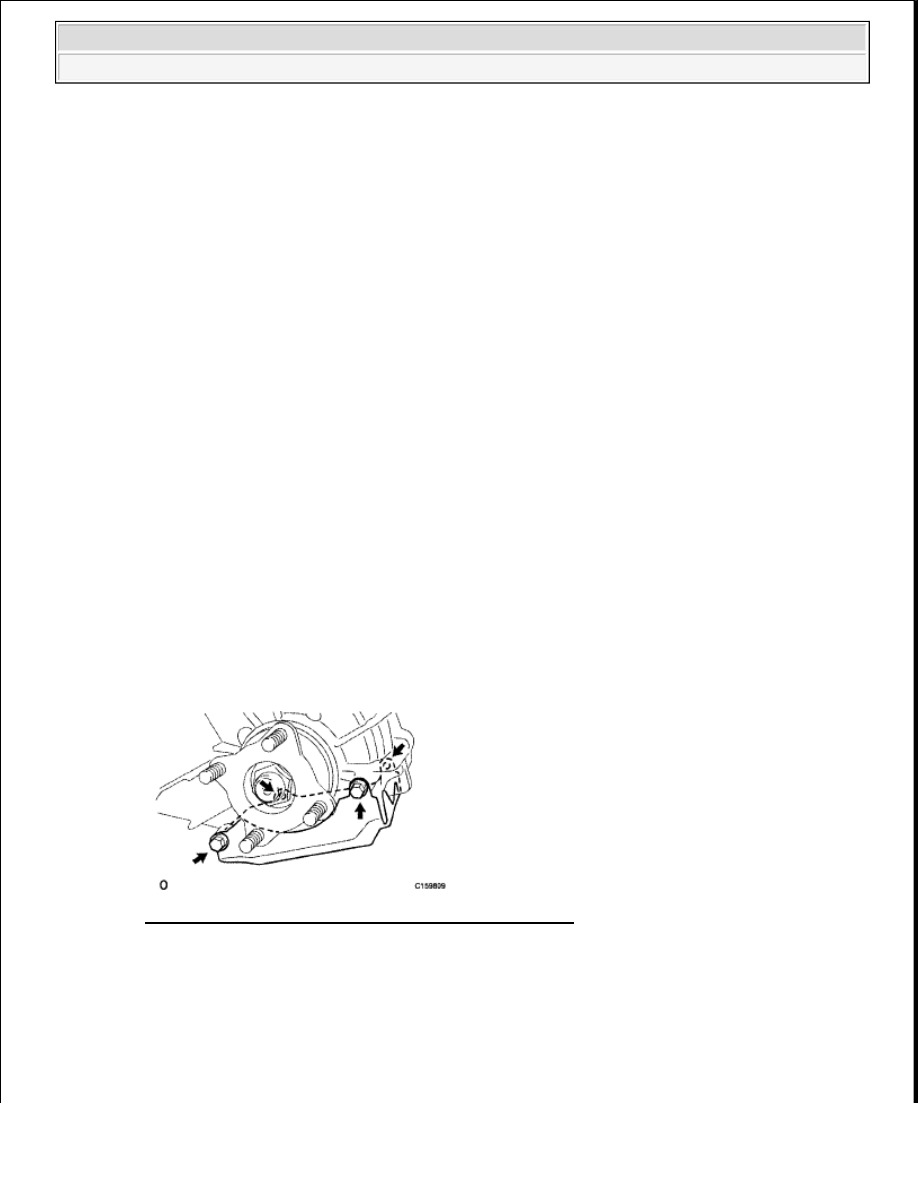

Fig. 2: Identifying Lower Transfer Case Protector Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the filler plug and gasket.

c. Remove the drain plug and gasket, and drain the transfer oil.

2. ADD TRANSFER OIL

a. Install a new gasket and the drain plug.

NOTE:



After changing the oil, drive the vehicle and check the oil level
again.



Too much or too little oil will lead to transfer problems.

NOTE:



When adding oil, pour it slowly.



Add oil a little at a time, waiting several minutes between each
addition of oil.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra





























Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)

b. Pour oil so that the oil level is between 0 to 5.0 mm (0 to 0.197 in.) from the bottom lip of the filler

plug hole.

c. Wait approximately 5 minutes and check that the oil level has not changed.

d. Install a new gasket and the filler plug.

Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)

e. Install the lower transfer case protector with the 4 bolts.

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

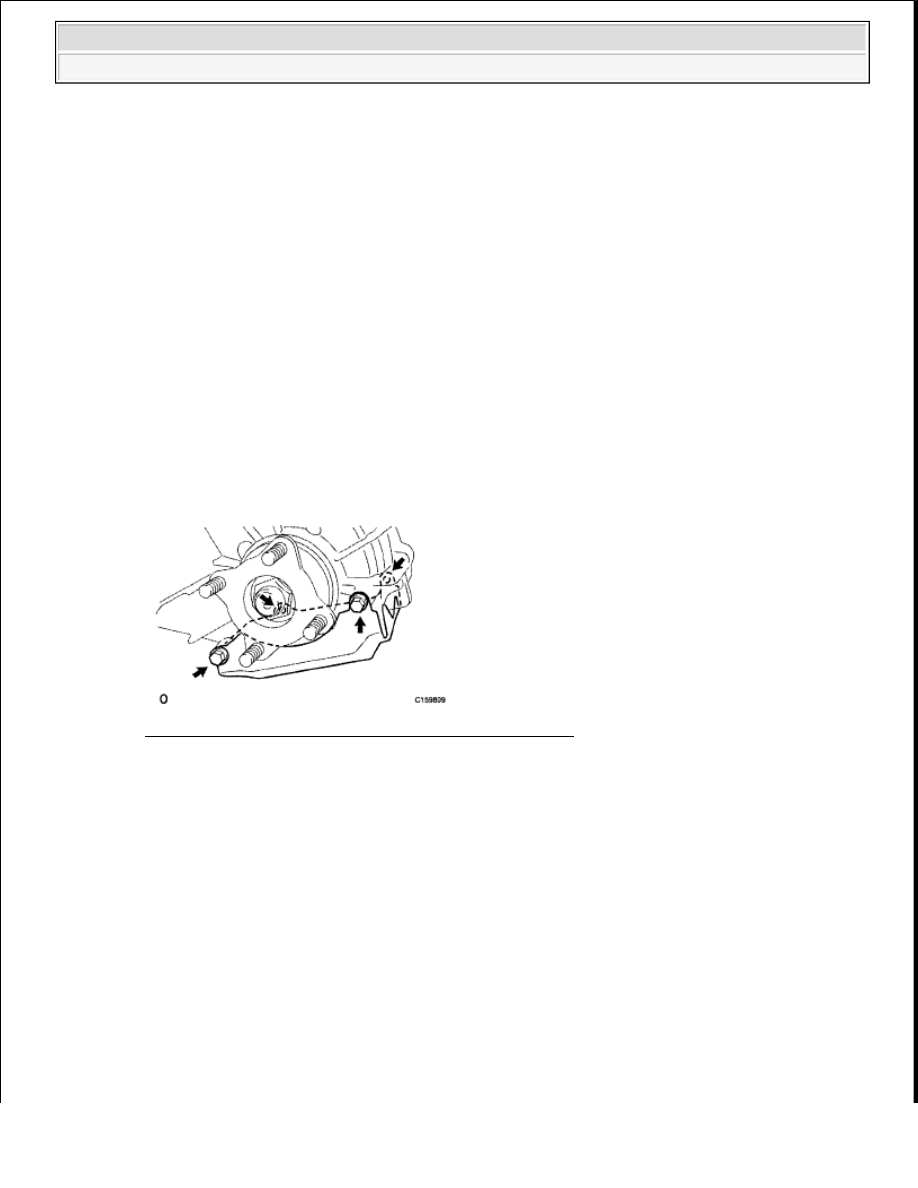

Fig. 3: Identifying Lower Transfer Case Protector Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

TRANSFER CASE FRONT OIL SEAL

COMPONENTS

NOTE:



Pour oil slowly.



Pour oil a little at a time, waiting several minutes between each
addition of oil.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra

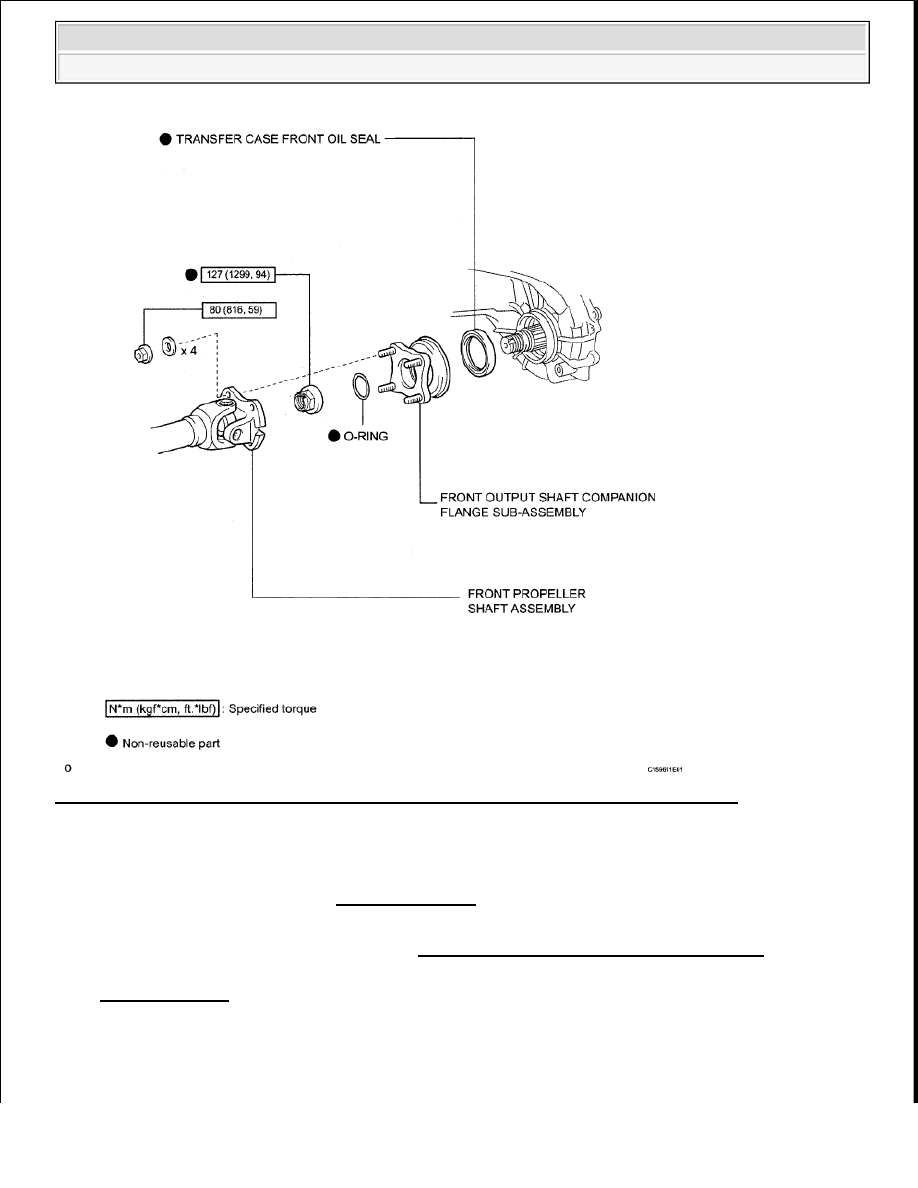

Fig. 4: Identifying Transfer Case Front Oil Seal Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REPLACEMENT

1. DRAIN TRANSFER OIL (see REPLACEMENT )

2. REMOVE FRONT PROPELLER SHAFT ASSEMBLY

a. Remove the front propeller shaft (see FRONT PROPELLER SHAFT ASSEMBLY ).

3. REMOVE FRONT OUTPUT SHAFT COMPANION FLANGE SUB-ASSEMBLY (see

DISASSEMBLY )

4. REMOVE TRANSFER CASE FRONT OIL SEAL

a. Using SST, tap out the oil seal.

SST 09308-00010



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra

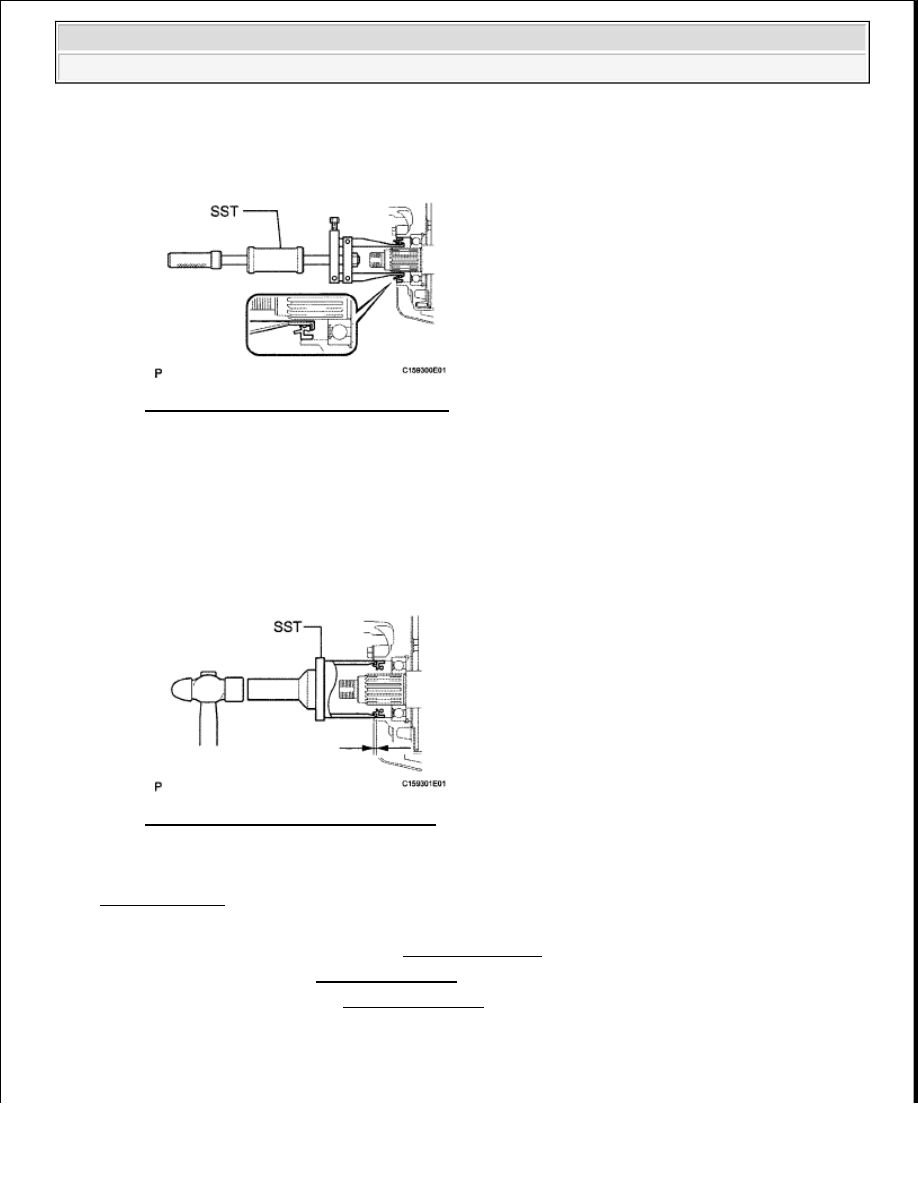

Fig. 5: Tapping Out Oil Seal Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL TRANSFER CASE FRONT OIL SEAL

a. Apply transfer oil to the spline area of the output shaft.

b. Using SST and a hammer, tap in the oil seal until its surface is 1 to 1.5 mm (0.0394 to 0.0591 in.)

from the case upper surface.

SST 09316-60011 (09316-00011)

Fig. 6: Tapping In Oil Seal Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL FRONT OUTPUT SHAFT COMPANION FLANGE SUB-ASSEMBLY (see

REASSEMBLY )

7. INSTALL FRONT PROPELLER SHAFT ASSEMBLY

a. Install the front propeller shaft (see INSTALLATION ).

8. ADD TRANSFER OIL (see REPLACEMENT )

9. CHECK TRANSFER OIL (see REPLACEMENT )

10. CHECK FOR TRANSFER OIL LEAK

TRANSFER CASE REAR OIL SEAL

NOTE:

Be careful not to damage the oil seal and transfer front case contact
surface.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra
