NG: REPAIR OR REPLACE CAN MAIN WIRE OR CONNECTOR (NO. 1 JUNCTION
CONNECTOR - NO. 2 JUNCTION CONNECTOR)

OK: Go to Next Step

6. CONNECT CONNECTOR

a. Reconnect the J94 No. 1 junction connector connector.

b. Reconnect the J93 No. 2 junction connector connector.

7. CHECK FOR SHORT IN CAN BUS WIRES (NO. 1 JUNCTION CONNECTOR -

COMBINATION METER ECU)

a. Disconnect the J84 No. 1 junction connector connector.

b. Measure the resistance according to the value(s) in the table below.

Result

RESULT REFERENCE TABLE

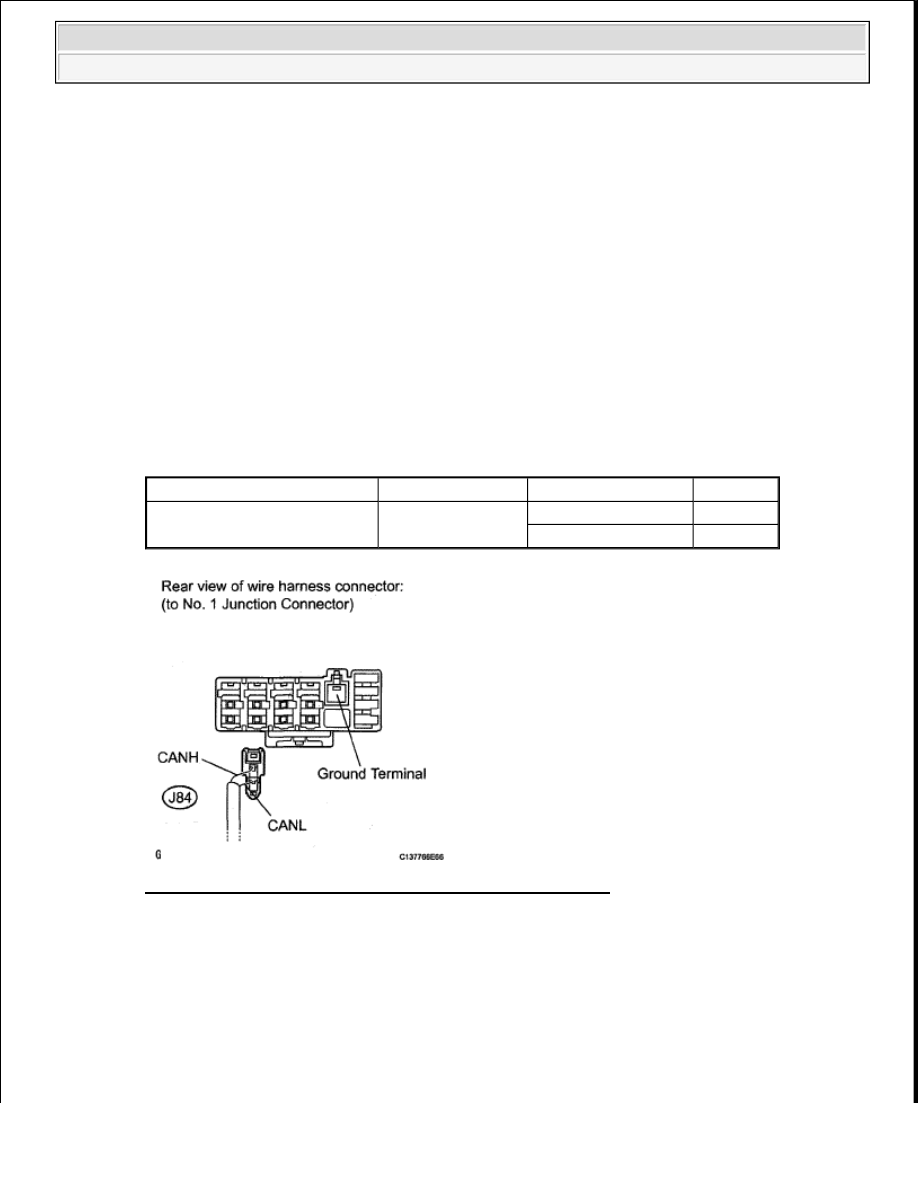

Fig. 94: Identifying J84 No. 1 Junction Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 12

OK: Go to Next Step

8. CHECK FOR SHORT IN CAN BUS WIRES (NO. 1 JUNCTION CONNECTOR - MAIN BODY

ECU)

a. Disconnect the J96 No. 1 junction connector connector.

Tester Connection

Switch Condition Measured Resistance Proceed to

J84-1 (CANH) - J84-2 (CANL) Ignition switch OFF

1 ohms or higher

OK

Below 1 ohms

NG



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































b. Measure the resistance according to the value(s) in the table below.

Result

RESULT REFERENCE TABLE

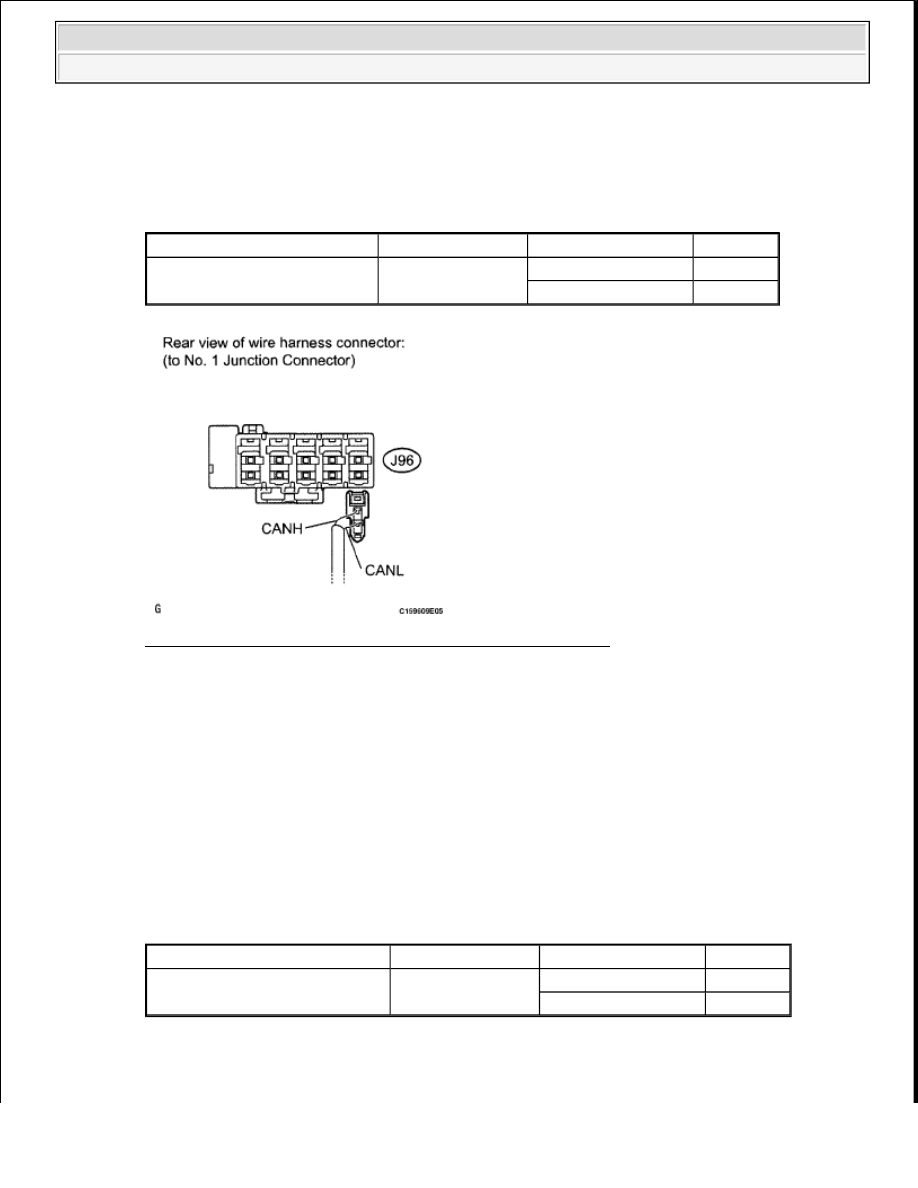

Fig. 95: Identifying J96 No. 1 Junction Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 13

OK: Go to Next Step

9. CHECK FOR SHORT IN CAN BUS WIRES (NO. 1 JUNCTION CONNECTOR - SKID

CONTROL ECU WITH ACTUATOR)

a. Disconnect the A46 No. 1 junction connector connector.

b. Measure the resistance according to the value(s) in the table below.

Result

RESULT REFERENCE TABLE

Tester Connection

Switch Condition Measured Resistance Proceed to

J96-1 (CANH) - J96-2 (CANL) Ignition switch OFF

1 ohms or higher

OK

Below 1 ohms

NG

Tester Connection

Switch Condition Measured Resistance Proceed to

A46-1 (CANH) - A46-2 (CANL) Ignition switch OFF

1 ohms or higher

OK

Below 1 ohms

NG



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































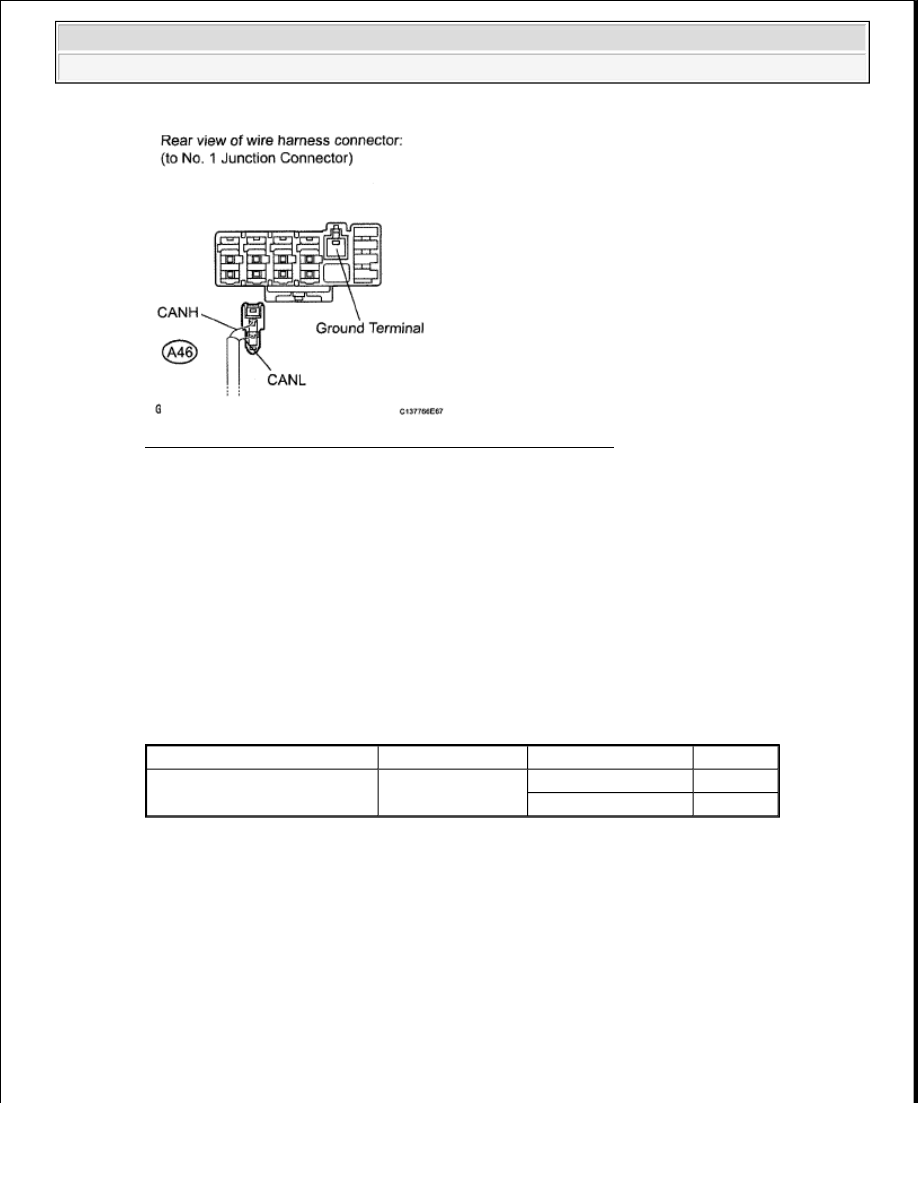

Fig. 96: Identifying A46 No. 1 Junction Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 14

OK: Go to Next Step

10. CHECK FOR SHORT IN CAN BUS WIRES (NO. 1 JUNCTION CONNECTOR - STEERING

ANGLE SENSOR)

a. Disconnect the J87 No. 1 junction connector connector.

b. Measure the resistance according to the value(s) in the table below.

Result

RESULT REFERENCE TABLE

Tester Connection

Switch Condition Measured Resistance Proceed to

J87-1 (CANH) - J87-2 (CANL) Ignition switch OFF

1 ohms or higher

OK

Below 1 ohms

NG



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































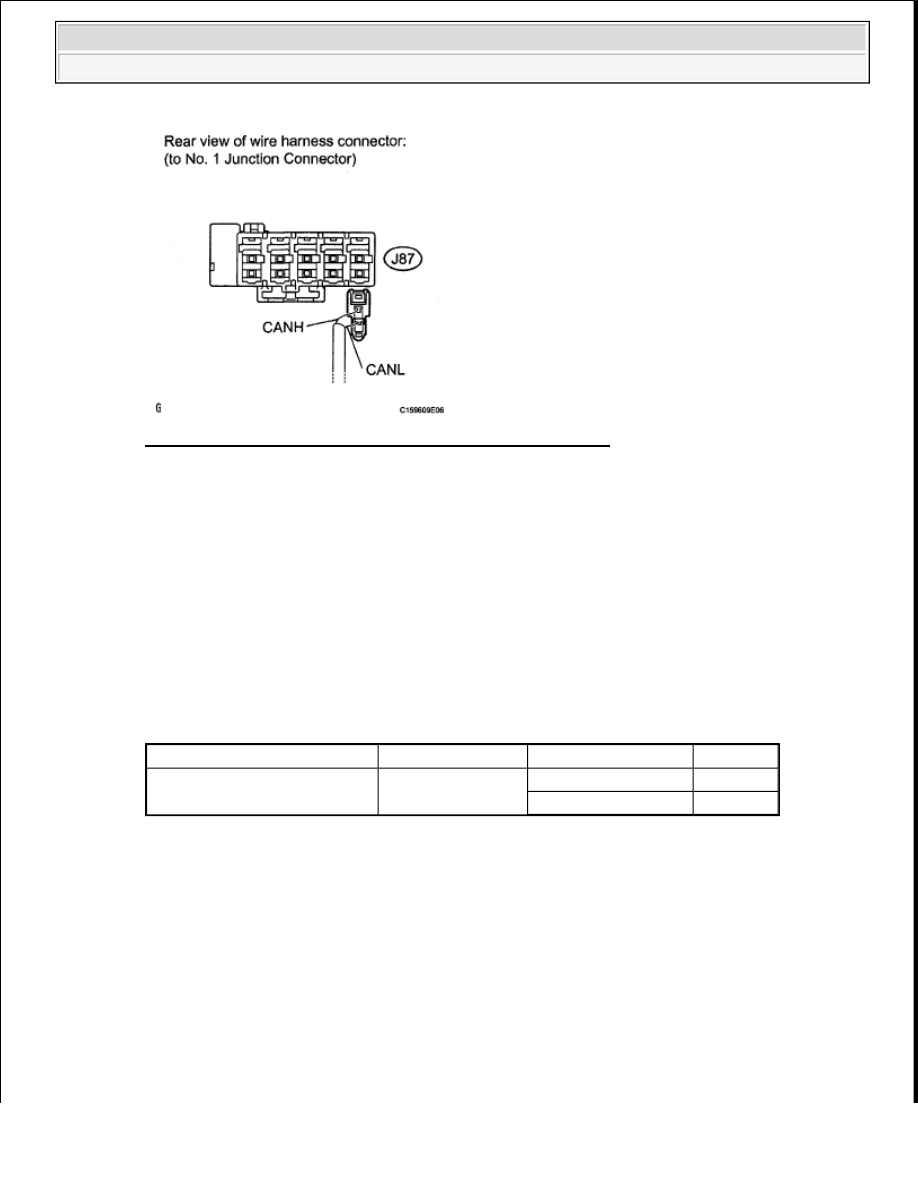

Fig. 97: Identifying J87 No. 1 Junction Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 15

OK: Go to Next Step

11. CHECK FOR SHORT IN CAN BUS WIRES (NO. 1 JUNCTION CONNECTOR - CENTER

AIRBAG SENSOR)

a. Disconnect the J83 No. 1 junction connector connector.

b. Measure the resistance according to the value(s) in the table below.

Result

RESULT REFERENCE TABLE

Tester Connection

Switch Condition Measured Resistance Proceed to

J83-1 (CANH) - J83-2 (CANL) Ignition switch OFF

1 ohms or higher

OK

Below 1 ohms

NG



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra
