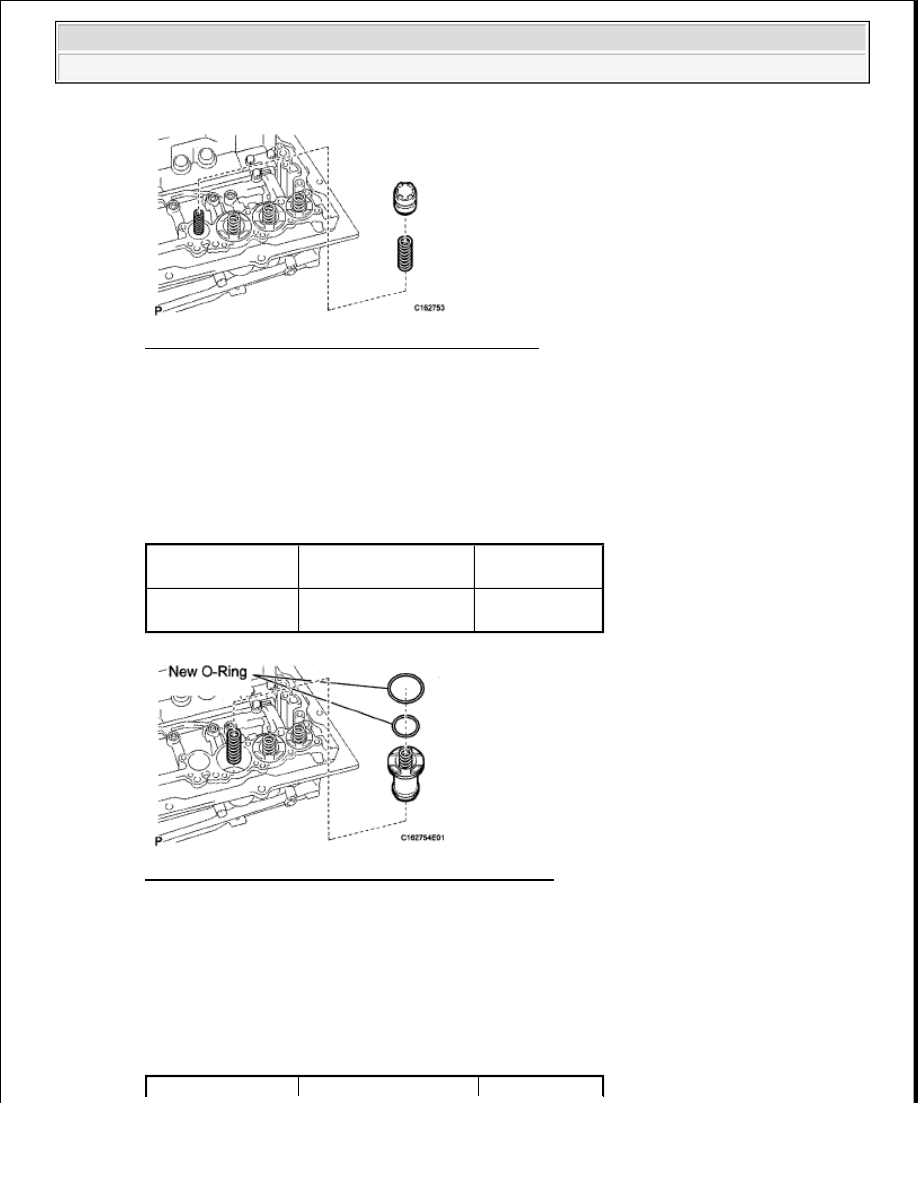

Fig. 617: Identifying Springs & Accumulator Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

61. INSTALL C-3 ACCUMULATOR PISTON

a. Coat 2 new O-rings with ATF, and install them to the piston.

b. Install the spring and accumulator piston to the hole.

Spring diameter

SPRING DIAMETER SPECIFICATION TABLE

Fig. 618: Identifying C-3 Accumulator Piston O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

62. INSTALL B-3 ACCUMULATOR PISTON

a. Coat 2 new O-rings with ATF, and install them to the piston.

b. Install the spring and accumulator piston to the hole.

Spring diameter

SPRING DIAMETER SPECIFICATION TABLE

Spring

Free length Outer

diameter

Color

C-3

73.35 mm (2.89 in.)
19.9 mm (0.783 in.)

Red



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































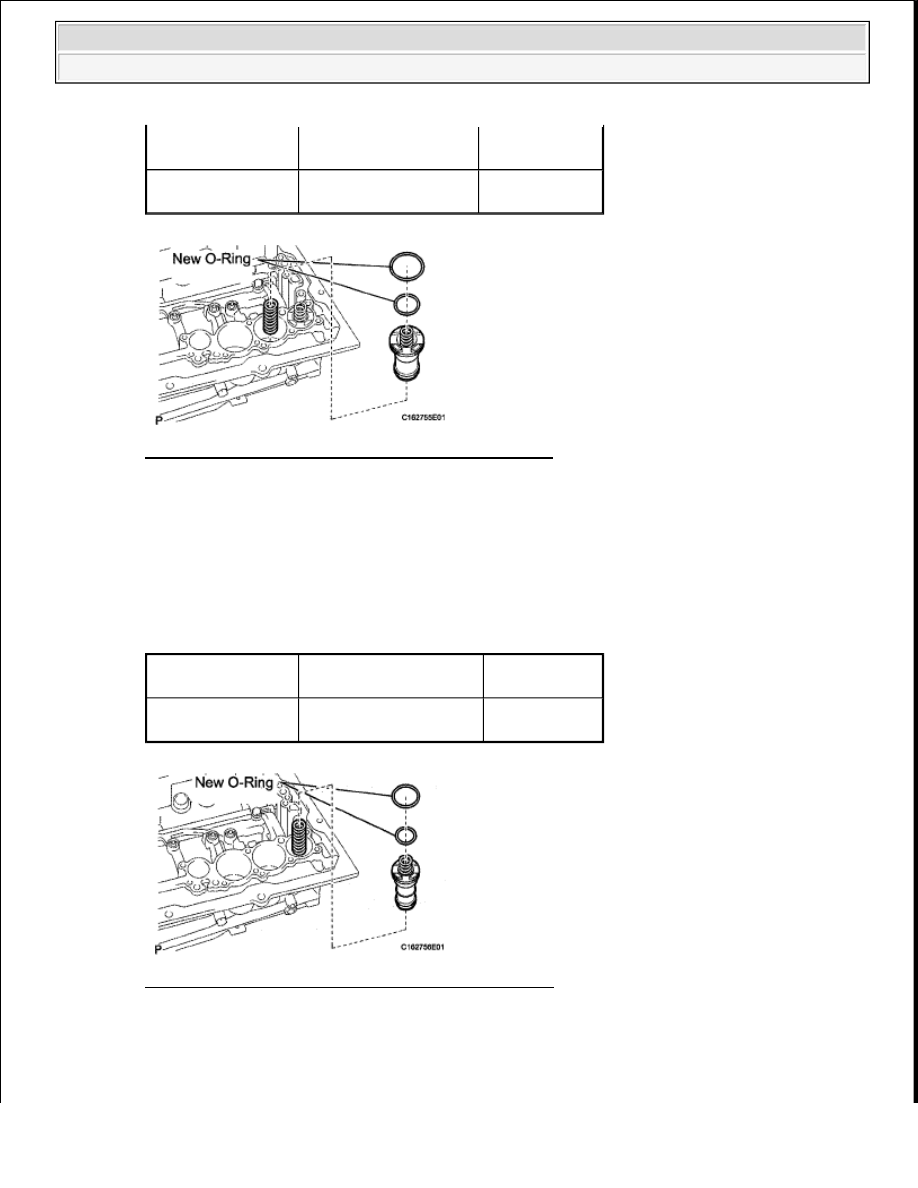

Fig. 619: Identifying B-3 Accumulator Piston O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

63. INSTALL C-2 ACCUMULATOR PISTON

a. Coat 2 new O-rings with ATF, and install them to the piston.

b. Install the spring and accumulator piston to the hole.

Spring diameter

SPRING DIAMETER SPECIFICATION TABLE

Fig. 620: Identifying C-2 Accumulator Piston O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

64. INSTALL CHECK BALL BODY

a. Install the spring and check ball body.

Spring

Free length Outer

diameter

Color

B-3

64.50 mm (2.54 in.)
19.5 mm (0.768 in.)

Orange

Spring

Free length Outer

diameter

Color

C-2

68.0 mm (2.68 in.)

16.1 mm (0.634 in.)

Light green



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

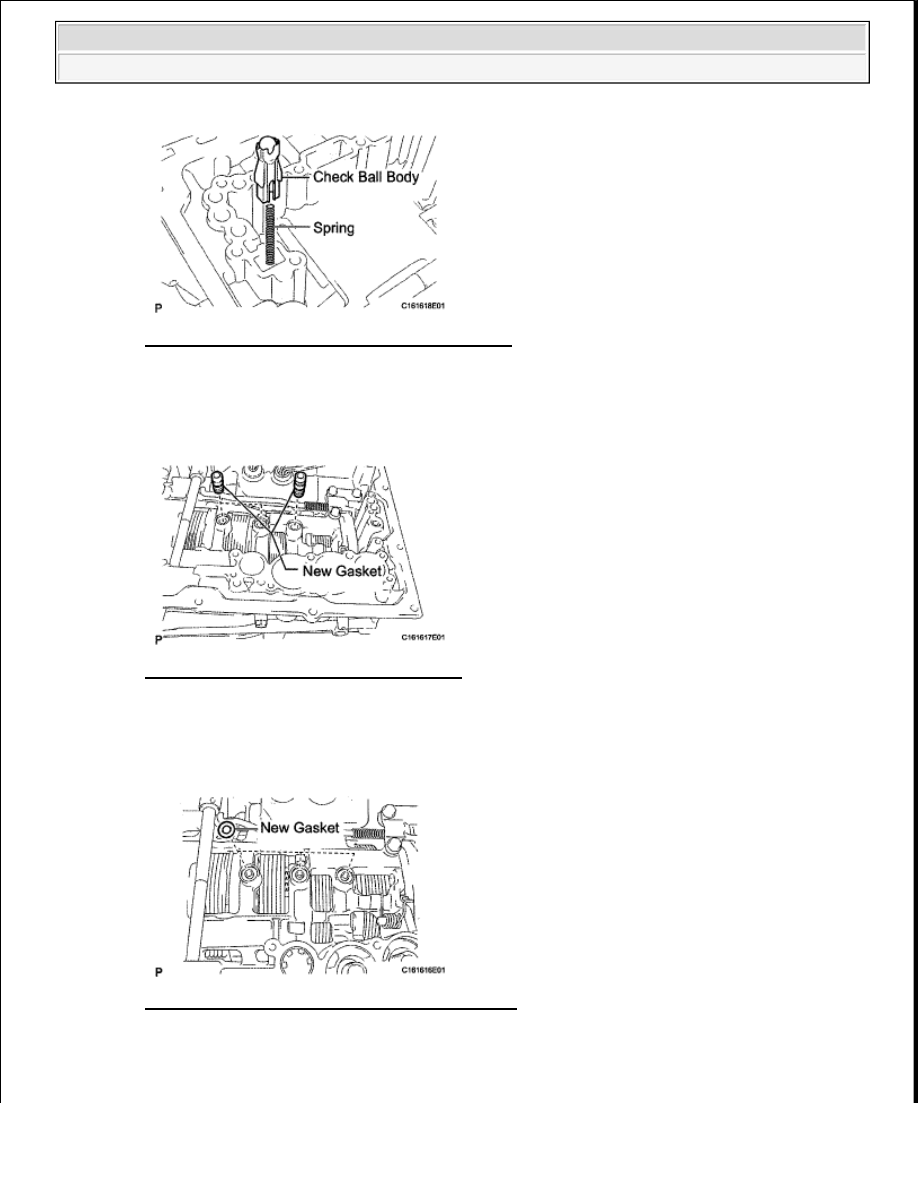

Fig. 621: Identifying Check Ball Body & Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

65. INSTALL BRAKE DRUM GASKET

a. Install 3 new brake drum gaskets.

Fig. 622: Identifying Brake Drum Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

66. INSTALL TRANSMISSION CASE GASKET

a. Install 3 new transmission case gaskets.

Fig. 623: Identifying Transmission Case Gaskets
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

67. INSTALL TRANSMISSION VALVE BODY ASSEMBLY

a. Align the hole of the manual valve with the pin of the lever.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

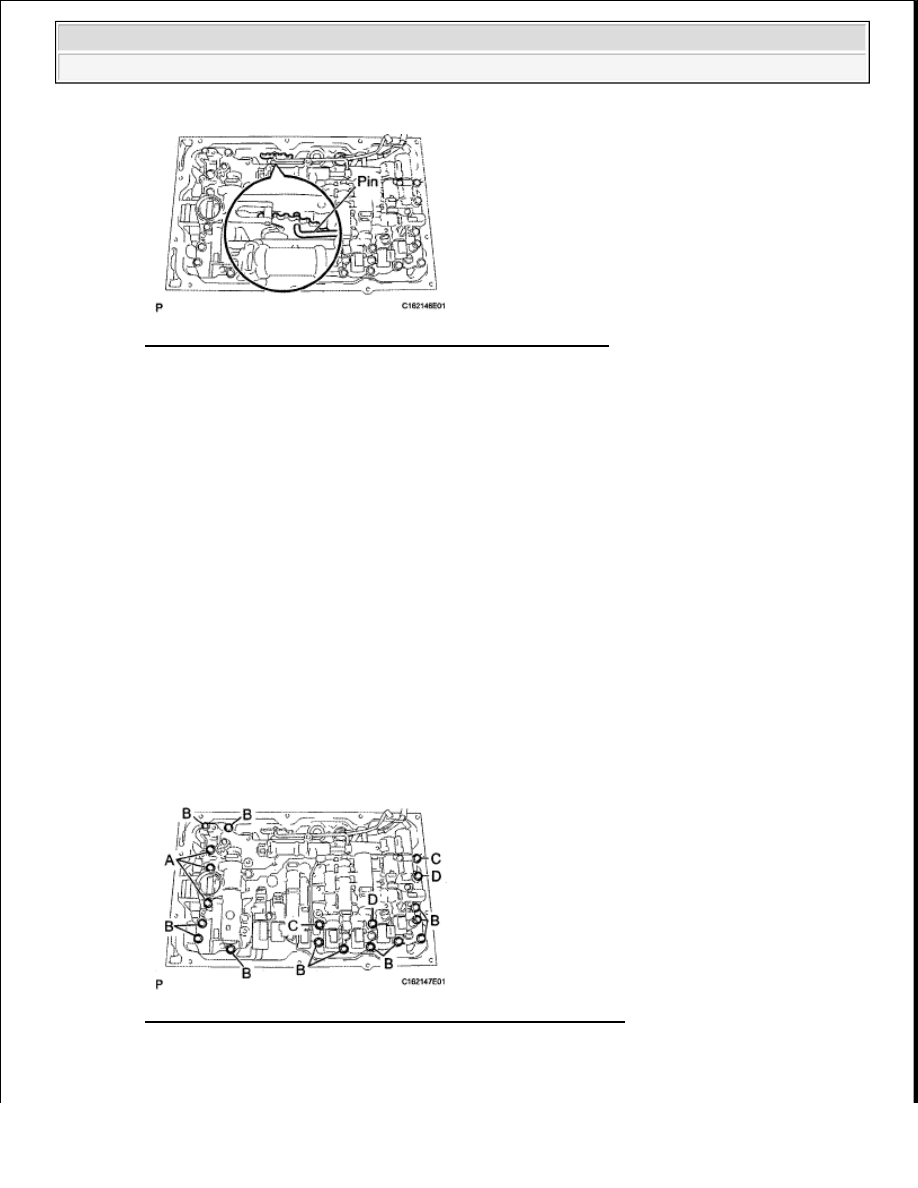

Fig. 624: Aligning Hole Of Manual Valve With Pin Of Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 19 bolts.

Torque: 11 N*m (110 kgf*cm, 8 ft.*lbf)

HINT:

Each bolt length is indicated below.

36 mm (1.42 in.) for bolt A

25 mm (0.984 in.) for bolt B

45 mm (1.77 in.) for bolt C

50 mm (1.97 in.) for bolt D

c. Install the detent spring and detent spring cover with the bolt.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 625: Identifying Transmission Valve Body Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

68. INSTALL TRANSMISSION WIRE
