44. INSTALL FORWARD MULTIPLE DISC CLUTCH DISC SET

a. Install the cushion, 6 plates, 6 discs and flange to the input shaft.

Install in order:

C - P - D - P - D - P - D - P - D - P - D - P - D - F

HINT:

C = Cushion

P = Plate

D = Disc

F = Flange

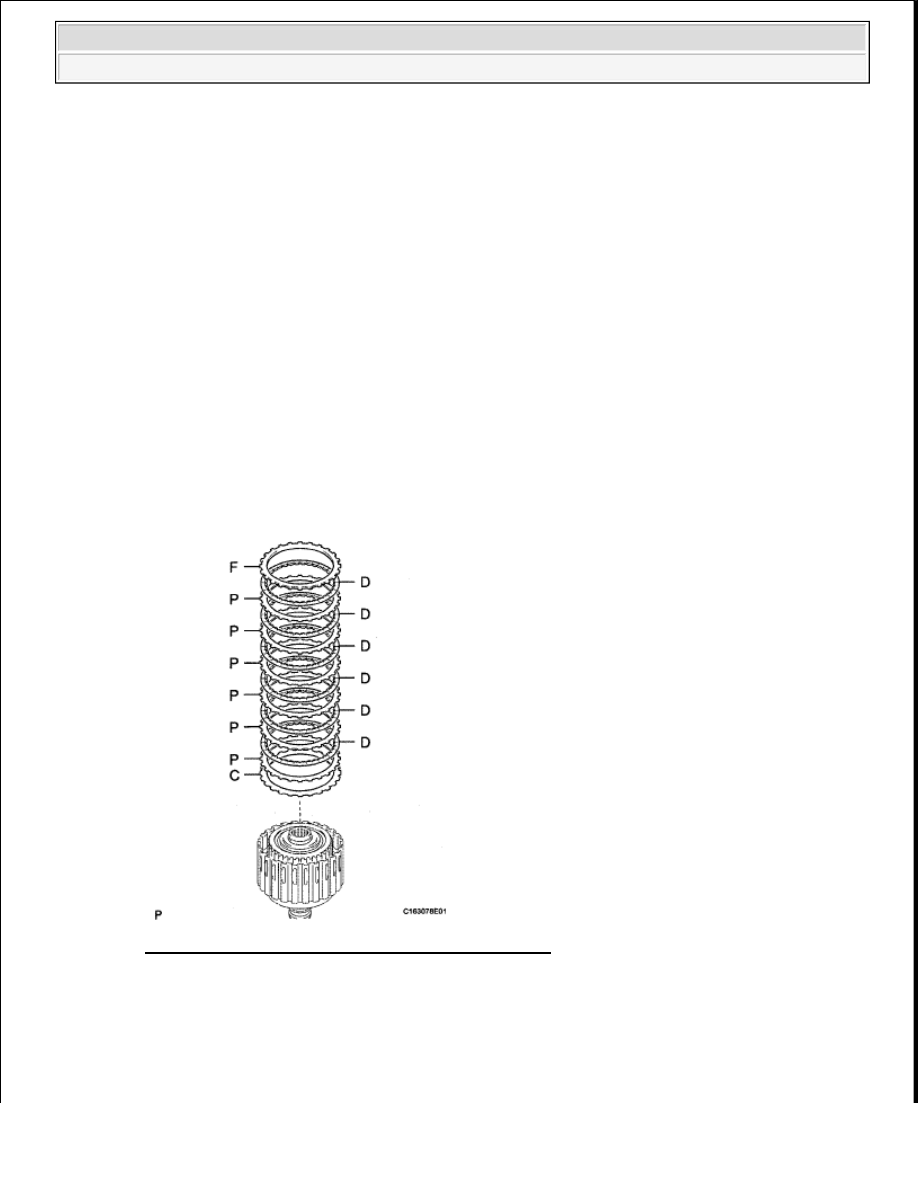

Fig. 595: Identifying Cushion, Plates, Discs & Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Temporarily install the snap ring.

NOTE:

Before assembling new discs, soak them in ATF for at least 2 hours.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































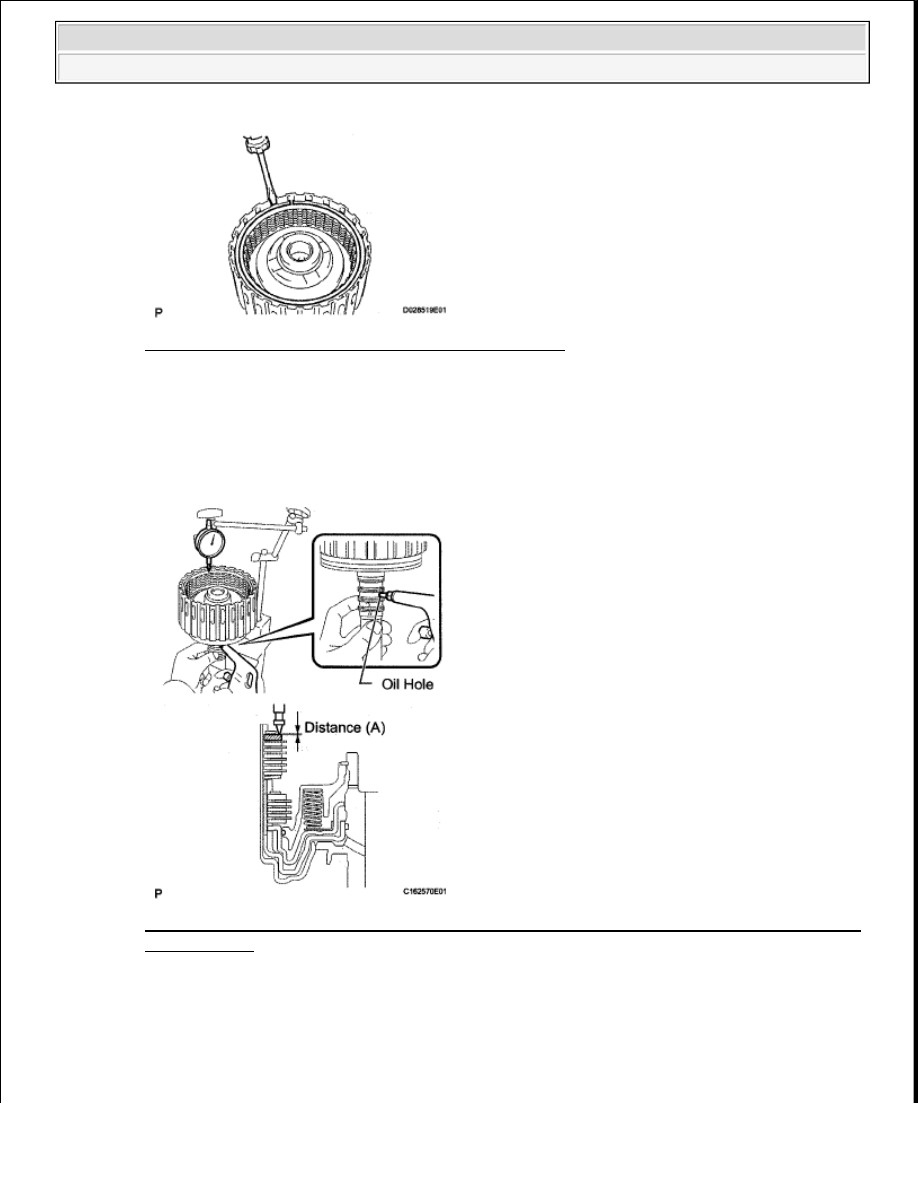

Fig. 596: Using Screwdriver To Install Hole Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using a dial indicator, measure the moving distance (A) of the clutch flange at both ends across the

diameter while blowing compressed air (196 kPa, 2.0 kgf/cm

2

 , 28 psi) from the oil hole as shown

below. Then choose from the 12 flange thicknesses in the table so that the measured value is within
the standard value.

Fig. 597: Measuring Moving Distance Of Clutch Flange At Both Ends Across Diameter Using
Dial Indicator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard moving distance (A):

0.85 to 1.15 mm (0.0335 to 0.0453 in.)

Flange thickness



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































FLANGE THICKNESS SPECIFICATION TABLE

d. Temporarily remove the snap ring, attach the selected flange and reinstall the snap ring.

45. INSTALL INPUT SHAFT OIL SEAL RING

a. Overlap the seal ring edges in the axial direction.

b. Coat 4 new oil seal rings with ATF.

c. Squeeze the ends of the 4 oil seal rings together, and then install them to the input shaft groove.

HINT:

Mark

Thickness

0

2.95 to 3.05 mm (0.116 to 0.120 in.)

1

3.05 to 3.15 mm (0.120 to 0.124 in.)

2

3.15 to 3.25 mm (0.124 to 0.128 in.)

3

3.25 to 3.35 mm (0.128 to 0.132 in.)

4

3.35 to 3.45 mm (0.132 to 0.136 in.)

5

3.45 to 3.55 mm (0.136 to 0.140 in.)

6

3.55 to 3.65 mm (0.140 to 0.144 in.)

7

3.65 to 3.75 mm (0.144 to 0.148 in.)

8

3.75 to 3.85 mm (0.148 to 0.152 in.)

A

3.85 to 3.95 mm (0.152 to 0.156 in.)

B

3.95 to 4.05 mm (0.156 to 0.159 in.)

C

4.05 to 4.15 mm (0.159 to 0.163 in.)

NOTE:



Overlapping the seal ring edges in the axial direction prevents
damage to the seal ring.



Do not overlap the seal ring edges in the radial direction, as this
may damage the seal ring.

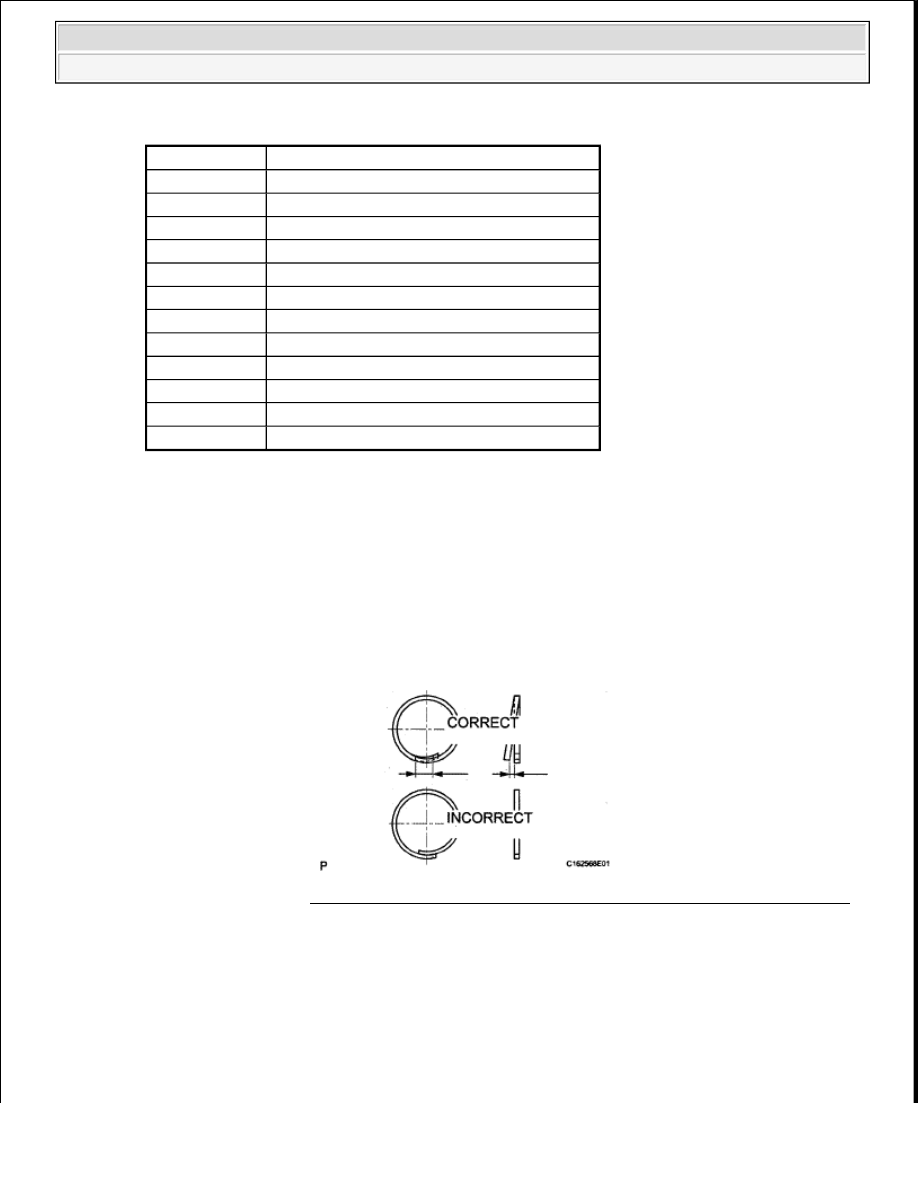

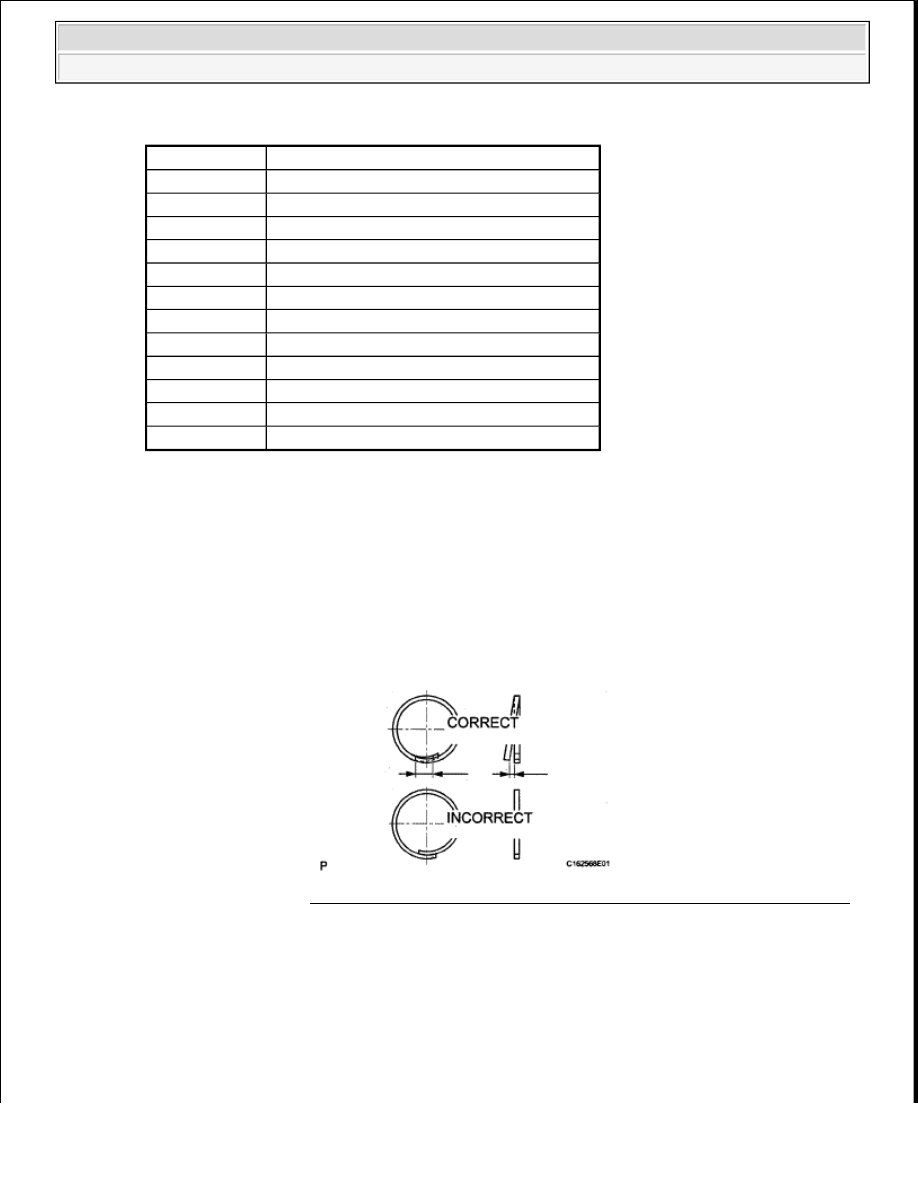

Fig. 598: Identifying Overlap Seal Ring Edges In Axial Direction
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Do not excessively widen the rings.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































After installing the oil seal rings, check that they rotate smoothly.

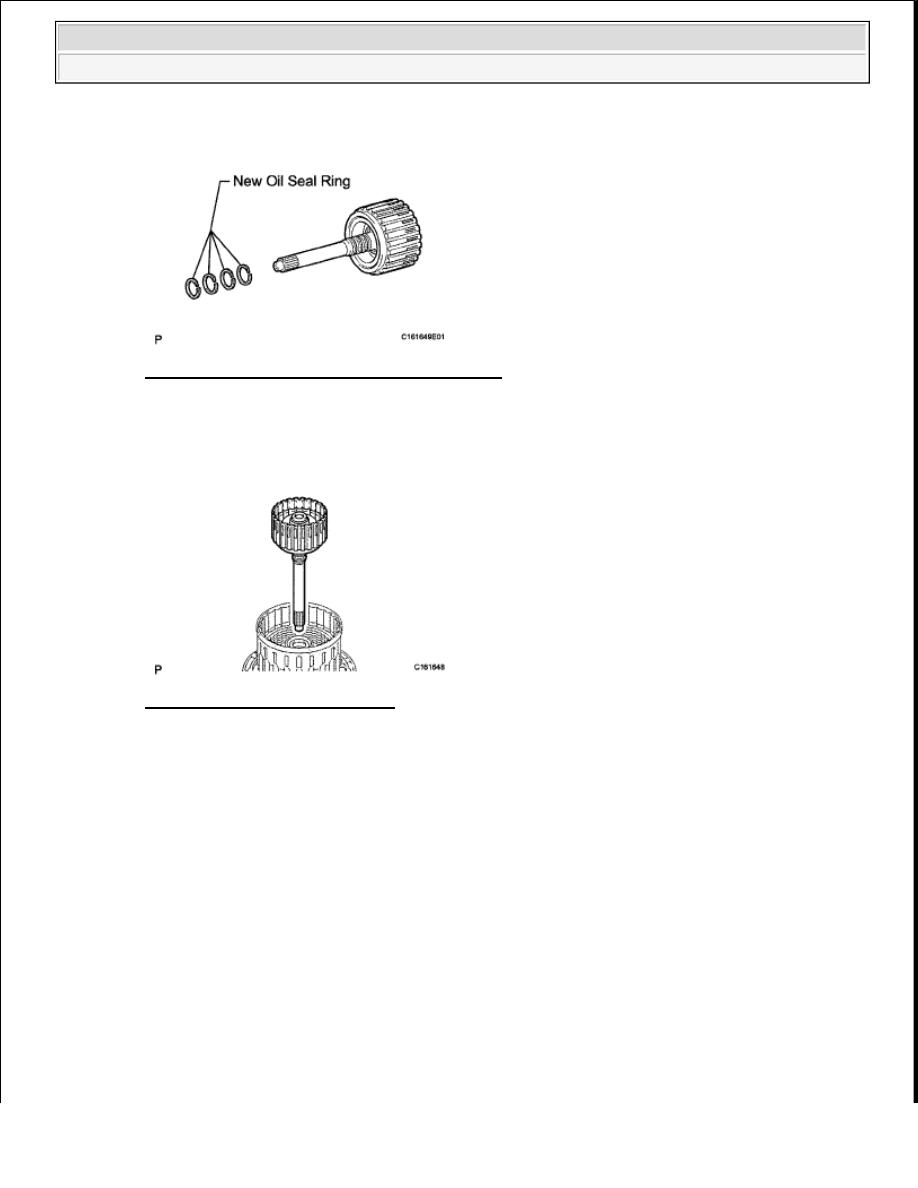

Fig. 599: Identifying Input Shaft Oil Seal Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

46. INSTALL INPUT SHAFT ASSEMBLY

a. Install the input shaft to the clutch drum.

Fig. 600: Identifying Input Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

47. INSTALL FORWARD CLUTCH HUB SUB-ASSEMBLY

a. Install the No. 3 clutch hub thrust washer, forward clutch hub and thrust needle roller bearing to the

clutch drum.

HINT:

Use a small amount of MP grease to make the thrust bearing and thrust washer stay securely in
place.

NOTE:

Before installing the forward clutch hub, apply ATF to the forward
clutch hub bush's sliding surfaces. After the installation, check that
the forward clutch hub rotates smoothly.
