b. Install the 1st and reverse brake piston to the transmission case.

3. INSTALL 1ST AND REVERSE BRAKE RETURN SPRING SUB-ASSEMBLY

a. Place the brake return spring onto the 1st and reverse brake piston.

SST 09380-60010 (09381-06030, 09381-06040, 09381-06080, 09381-06120, 09381-06130, 09381-
05040, 09381-05050)

b. Place SST on the spring retainer, and compress the return spring.

c. Using SST, install the snap ring.

SST 09350-30020 (09350-07070)

NOTE:



Be careful not to damage the O-ring.



Make sure that the parking hole of the brake piston is on the
bottom side by engaging the brake piston's protrusion to the
transmission case's spline grooves.

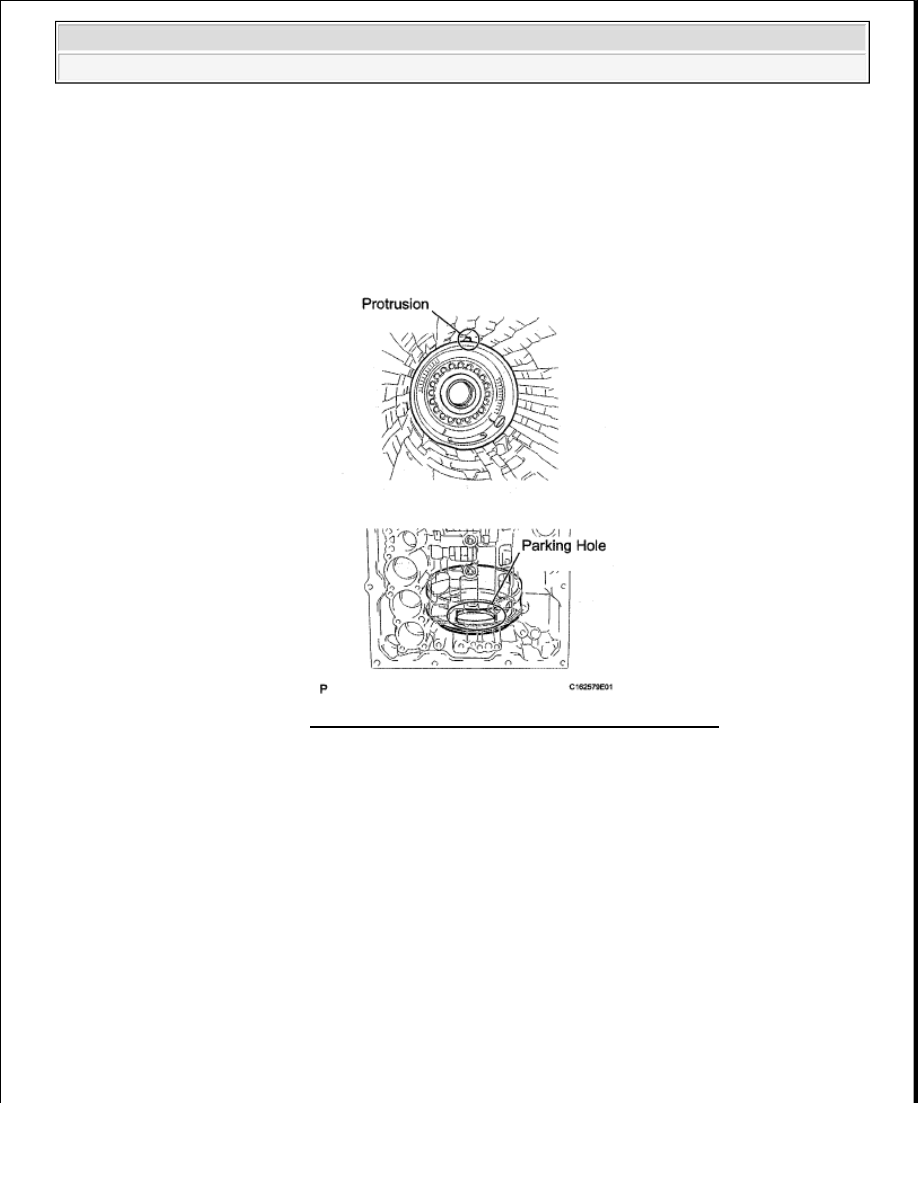

Fig. 516: Identifying 1st & Reverse Brake Piston
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































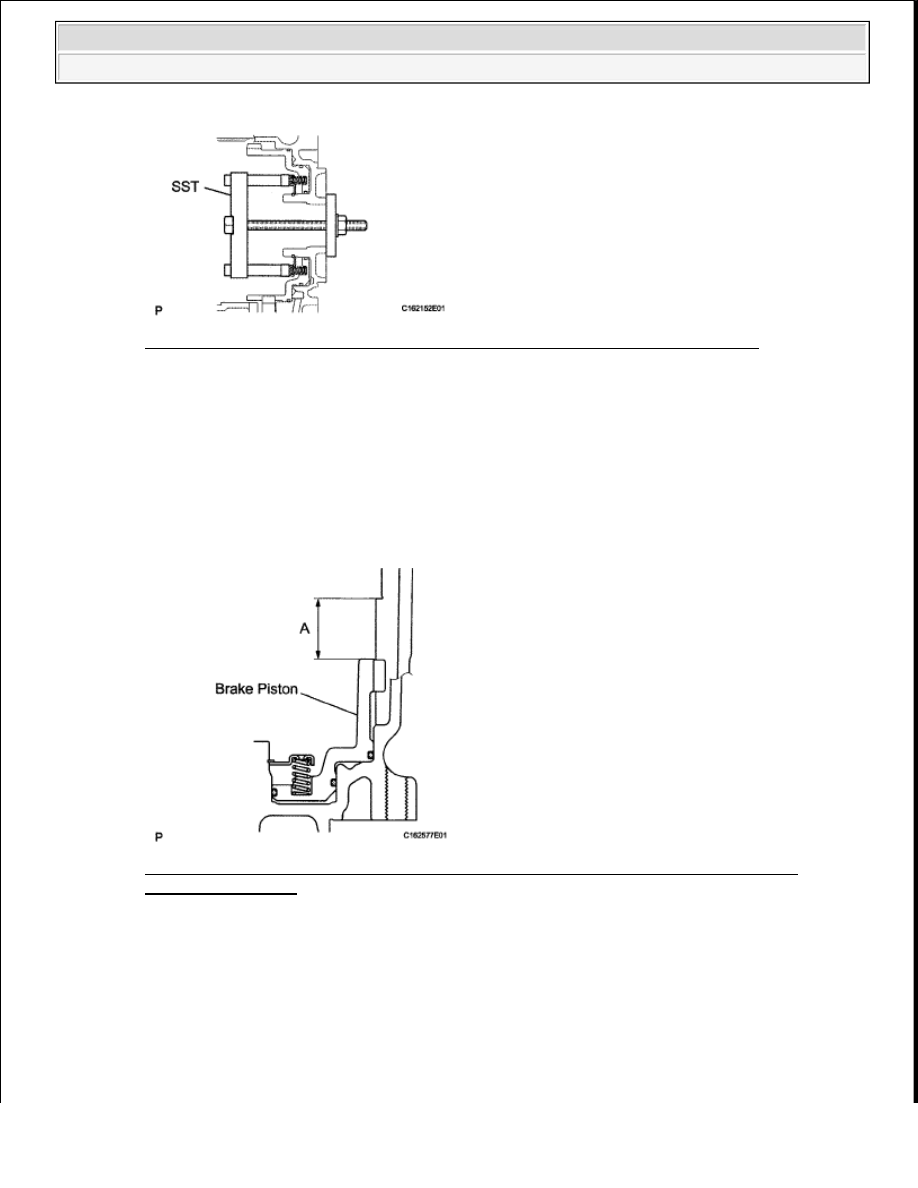

Fig. 517: Placing SST On Spring Retainer & Compressing Brake Return Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. SELECT NO. 4 BRAKE FLANGE

a. Measure distance A (from the tip of the 1st and reverse brake piston to the step in the transmission

case) shown below. *1

HINT:

Standard distance A: 27.82 to 28.42 mm (1.09 to 1.12 in.)

Fig. 518: Measuring Distance A (From Tip Of 1st & Reverse Brake Piston To Step In
Transmission Case)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

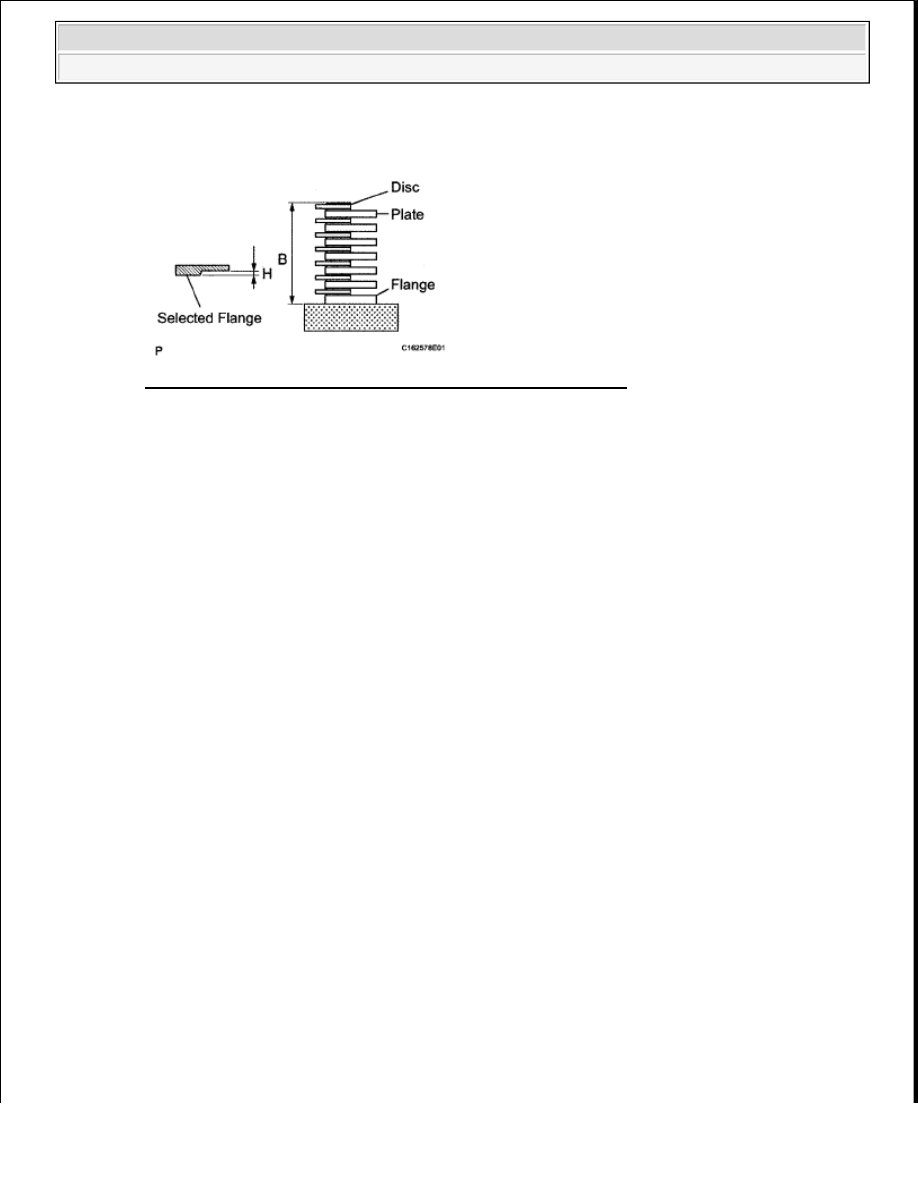

b. Assemble the No. 4 brake flange, 7 No. 4 brake discs and 6 No. 4 brake plates, and measure

distance B shown below. *2

HINT:

Standard distance B: 25.98 to 27.01 mm (1.02 to 1.06 in.)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































c. Measure length H of the No. 4 brake selective flange shown below.

Fig. 519: Measuring Length H Of No. 4 Brake Selective Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Apply the A and B measurements taken in *1 and *2 to the graph below. Use A for the X axis and

B for the Y axis, and then choose the flange indicated by the graph point.

HINT:

Make sure that when the B measurement and selected flange's H dimension are subtracted from the
A measurement, the value is 0.961 to 1.261 mm (0.0378 to 0.0495 in.).



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































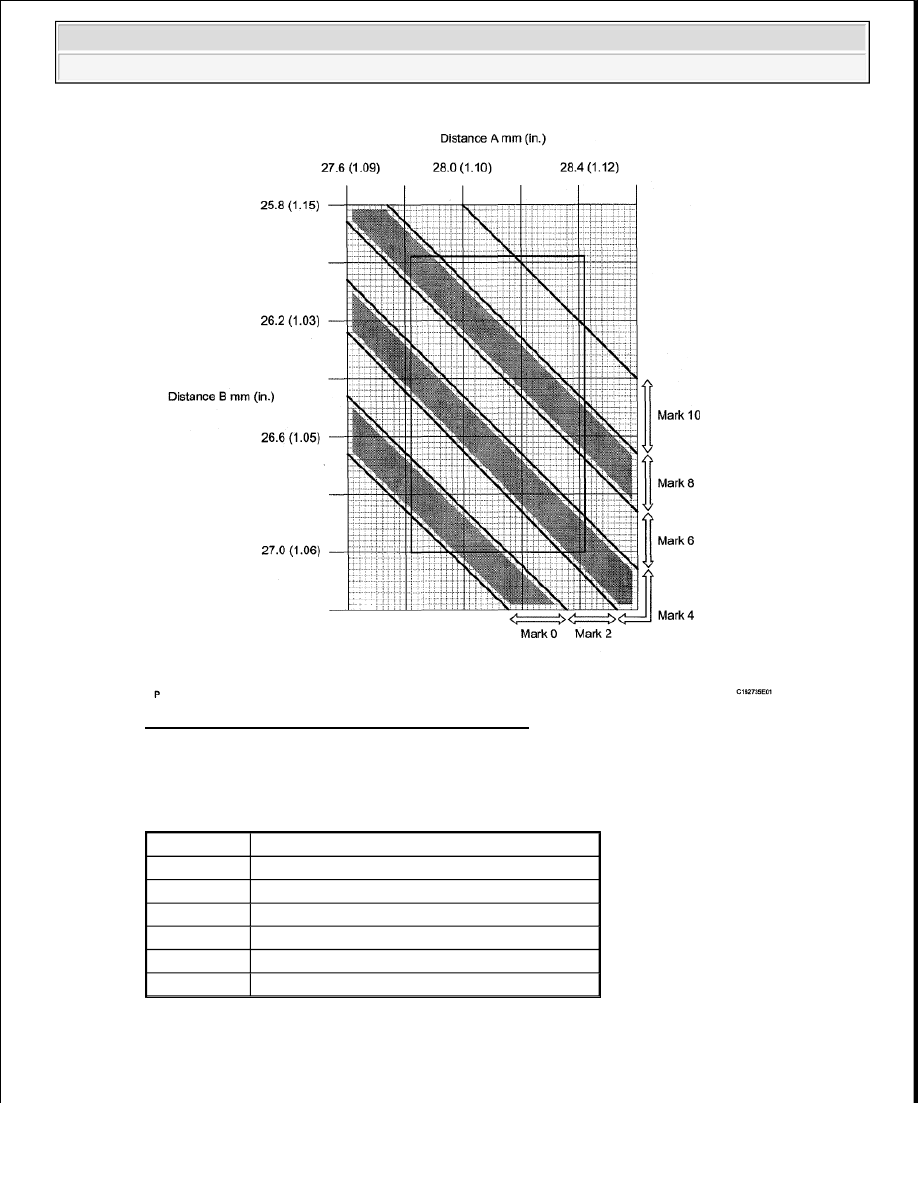

Fig. 520: Identifying A & B Measurements Graph
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

No. 4 brake selective flange length H

BRAKE SELECTIVE FLANGE LENGTH SPECIFICATION TABLE

5. INSTALL REAR PLANETARY GEAR ASSEMBLY

a. Install the thrust bearing race.

Mark

Thickness

0

0 mm (0 in.)

2

0.15 to 0.25 mm (0.00590 to 0.00984 in.)

4

0.35 to 0.45 mm (0.0138 to 0.0177 In.)

6

0.55 to 0.65 mm (0.0217 to 0.0256 in.)

8

0.75 to 0.85 mm (0.0295 to 0.0335 in.)

10

0.95 to 1.05 mm (0.0374 to 0.0413 in.)
