b. Connect the 2 water by-pass hoses with the 2 clips and install the water by-pass pipe with the bolt.

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

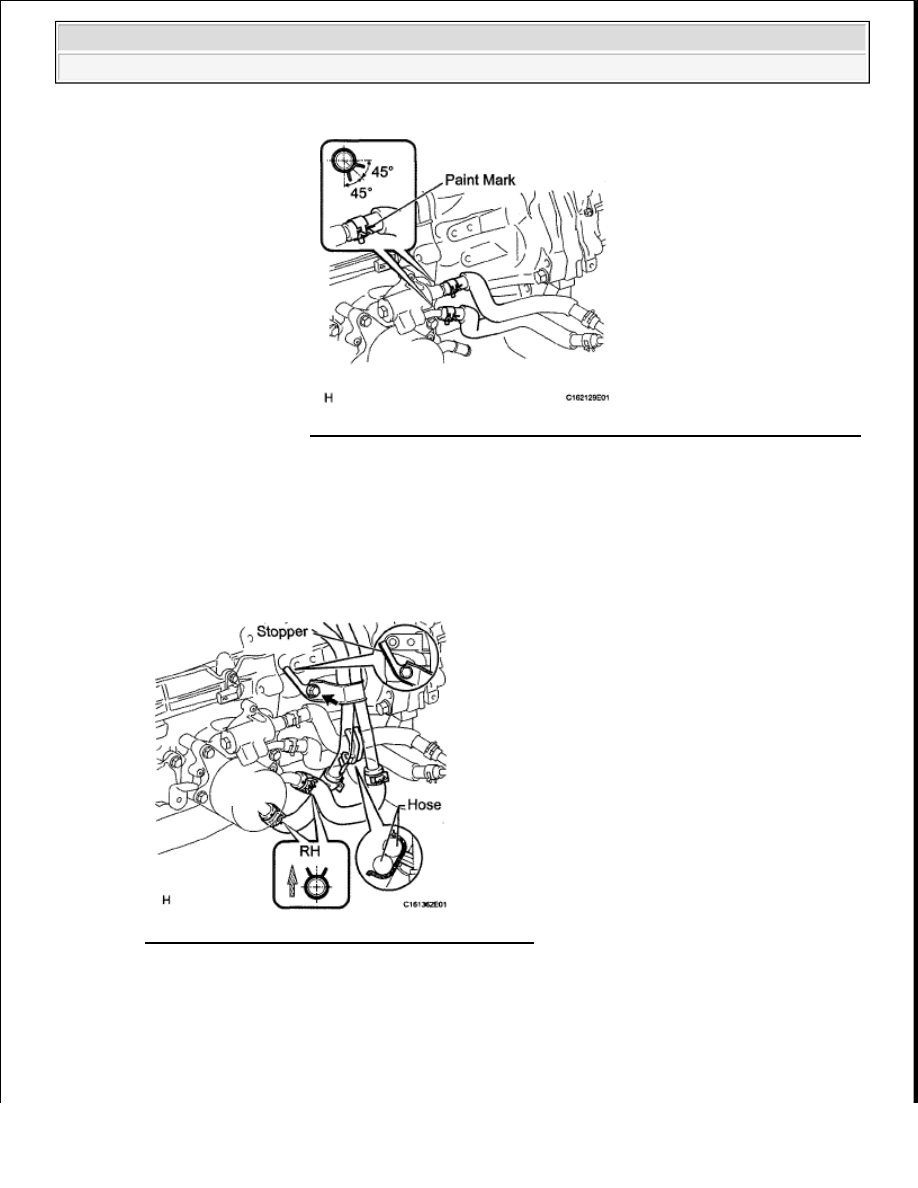

Fig. 323: Identifying Water By-Pass Hoses & Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. CONNECT BREATHER PLUG HOSE

a. Connect the 3 breather plug hoses to the harness clamp bracket.

Fig. 322: Identifying Oil Cooler Hoses & Transmission Oil Cooler
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Pinching portion of clip shall be directed as shown below.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

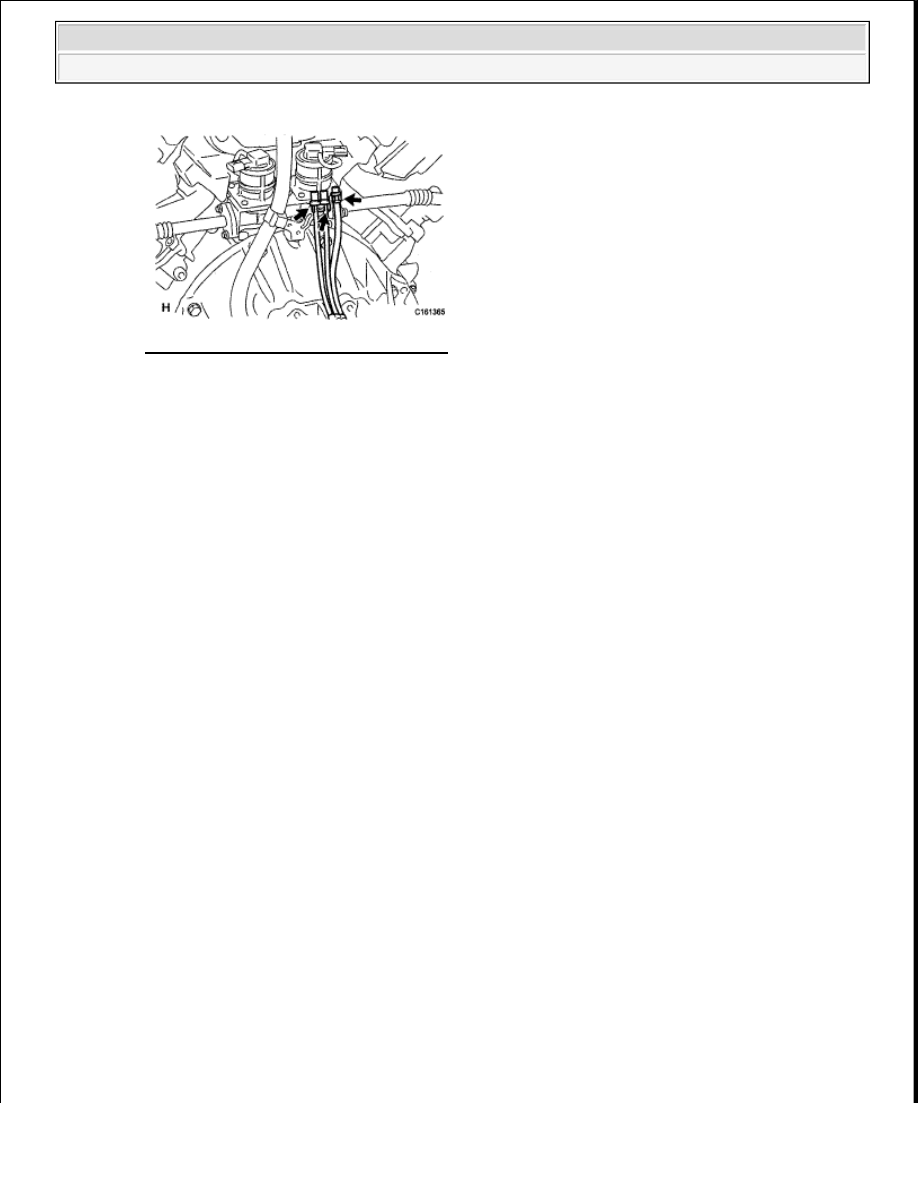

Fig. 324: Locating Breather Plug Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. CONNECT WIRE HARNESS AND CONNECTOR

a. Connect the park/neutral start switch connector, 2 transmission wire connectors and 2 speed sensor

connectors.

HINT:

Push up the lever until the claw of the transmission wire connector makes a connection sound.

b. Connect the harness clamp with the bolt.

Torque: 8.2 N*m (84 kgf*cm, 73 in.*lbf)

c. Connect the 3 connector clamps and 7 harness clamps.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

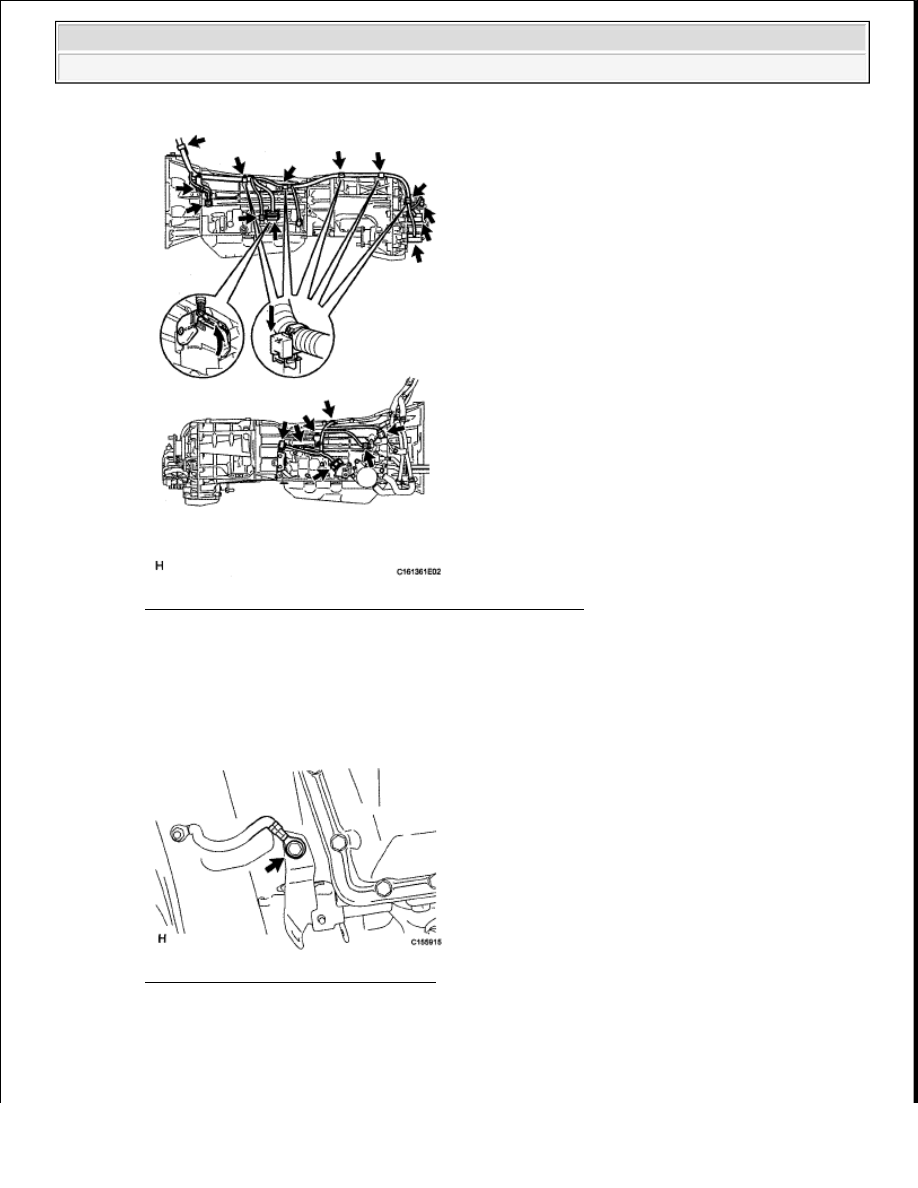

Fig. 325: Locating Connector Clamps & Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Tilt up the automatic transmission.

e. Connect the ground cable with the bolt.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

Fig. 326: Locating Ground Cable Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR

a. Install the rear engine mounting insulator to the transmission with the 4 bolts.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Torque: 40 N*m (407 kgf*cm, 30 ft.*lbf)

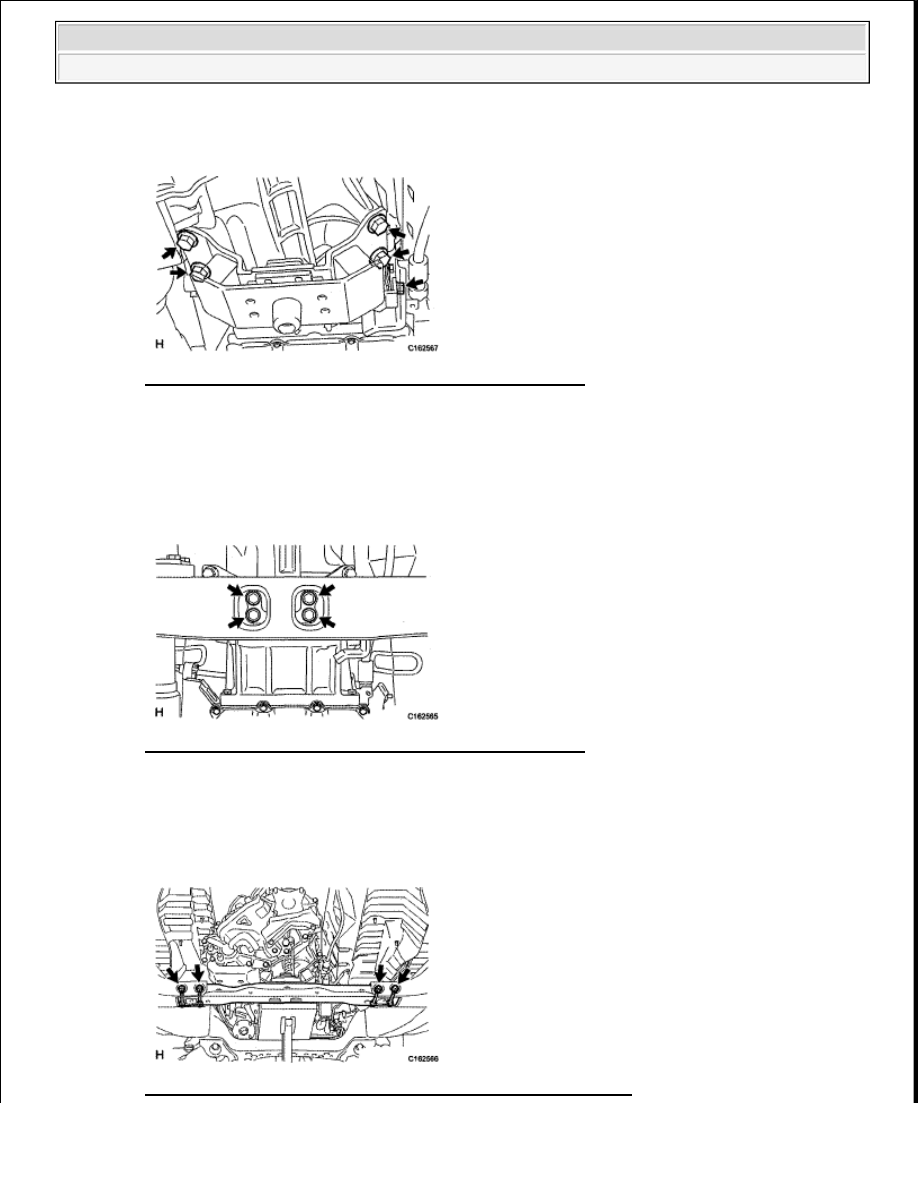

Fig. 327: Locating Rear Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

a. Install the frame crossmember to the rear engine mounting insulator with the 4 bolts.

Torque: 16 N*m (163 kgf*cm, 12 ft.*lbf)

Fig. 328: Locating Rear Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the frame crossmember with the 4 bolts, 4 washers and 4 nuts.

Torque: 110 N*m (1122 kgf*cm, 81 ft.*lbf)

Fig. 329: Locating Frame Crossmember Nuts, Washers & Bolts
