c. Turn the ignition switch off.

d. Measure the resistance according to the value (s) in the table below.

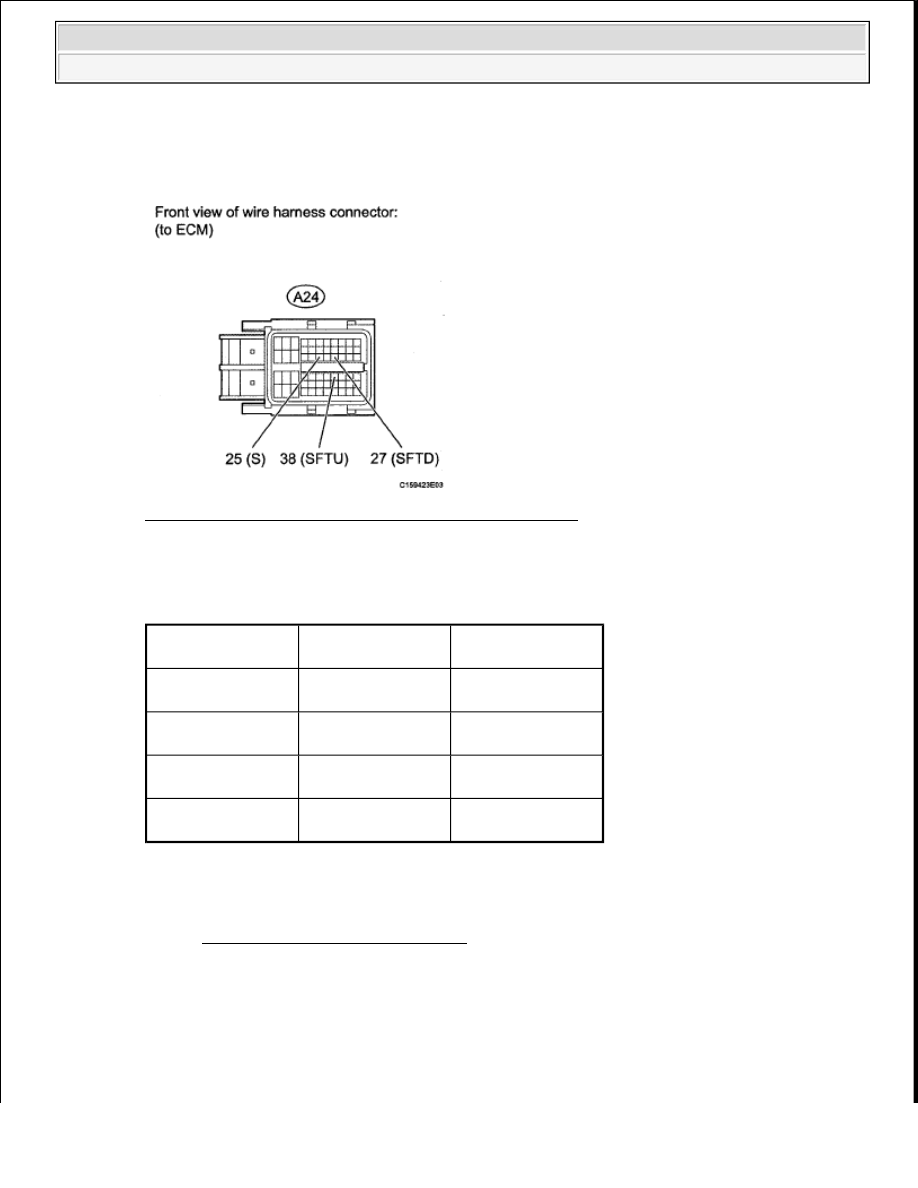

Fig. 126: Identifying Terminals Of A24 ECM Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE (See PROBLEM SYMPTOMS TABLE )

PATTERN SELECT SWITCH CIRCUIT

DESCRIPTION

The ECM receives tow/haul pattern select switch information and performs the tow/haul control. While the
tow/haul control is operating, in contrast to normal mode, low gears are used to increase engine braking and

Tester Connection

Condition

Specified

Condition

A24-38 (SFTU) -
Body ground

Shift lever held in

"+" (Up-shift)

Below 1 ohms

A24-27 (SFTD) -
Body ground

Shift lever held in "-

" (Down-shift)

Below 1 ohms

A24-38 (SFTU) -
Body ground

Shift lever position

on S

10 kohms or higher

A24-27 (SFTD) -
Body ground

Shift lever position

on S

10 kohms or higher



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































towing power, reduce frequent shifts, and improve driveability. The tow/haul control includes throttle control,
shift schedule control, wide open throttle shift timing control and AI-SHIFT control. Tow/haul mode only
operates when the shift lever is in the D position and the tow/haul pattern select switch is ON.

HINT:



The tow/haul pattern select switch is a momentary-type switch.



In order to cancel tow/haul mode, push the tow/haul pattern select switch again or turn the ignition switch
off.

WIRING DIAGRAM

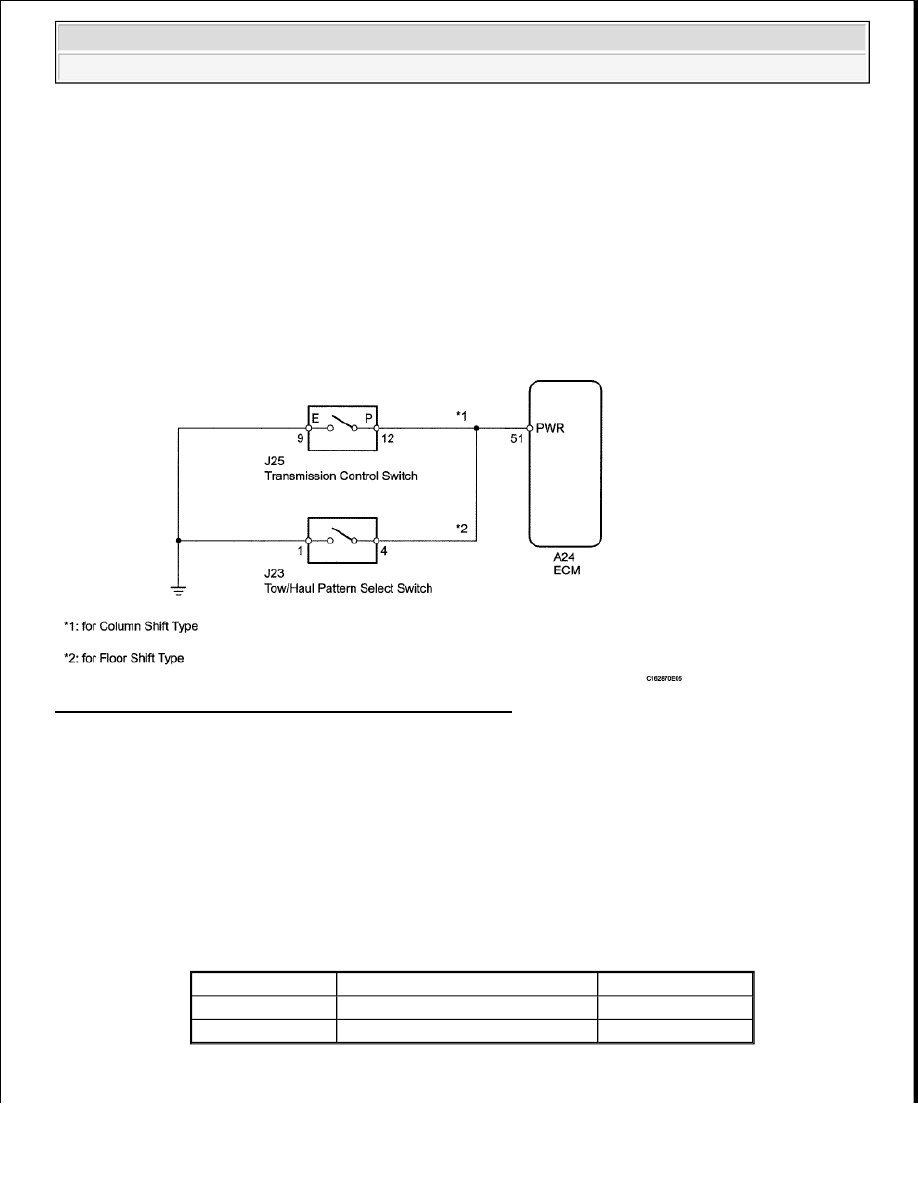

Fig. 127: Identifying Pattern Select Switch Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. INSPECT TOW/HAUL PATTERN SELECT SWITCH ASSEMBLY

a. for Column Shift Type:

1. Disconnect the J25 transmission control switch connector.

2. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Switch Condition

Specified Condition

12 (P) - 9 (E)

Tow/haul pattern select switch ON

Below 1 ohms

12 (P) - 9 (E)

Tow/haul pattern select switch OFF 10 kohms or higher



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































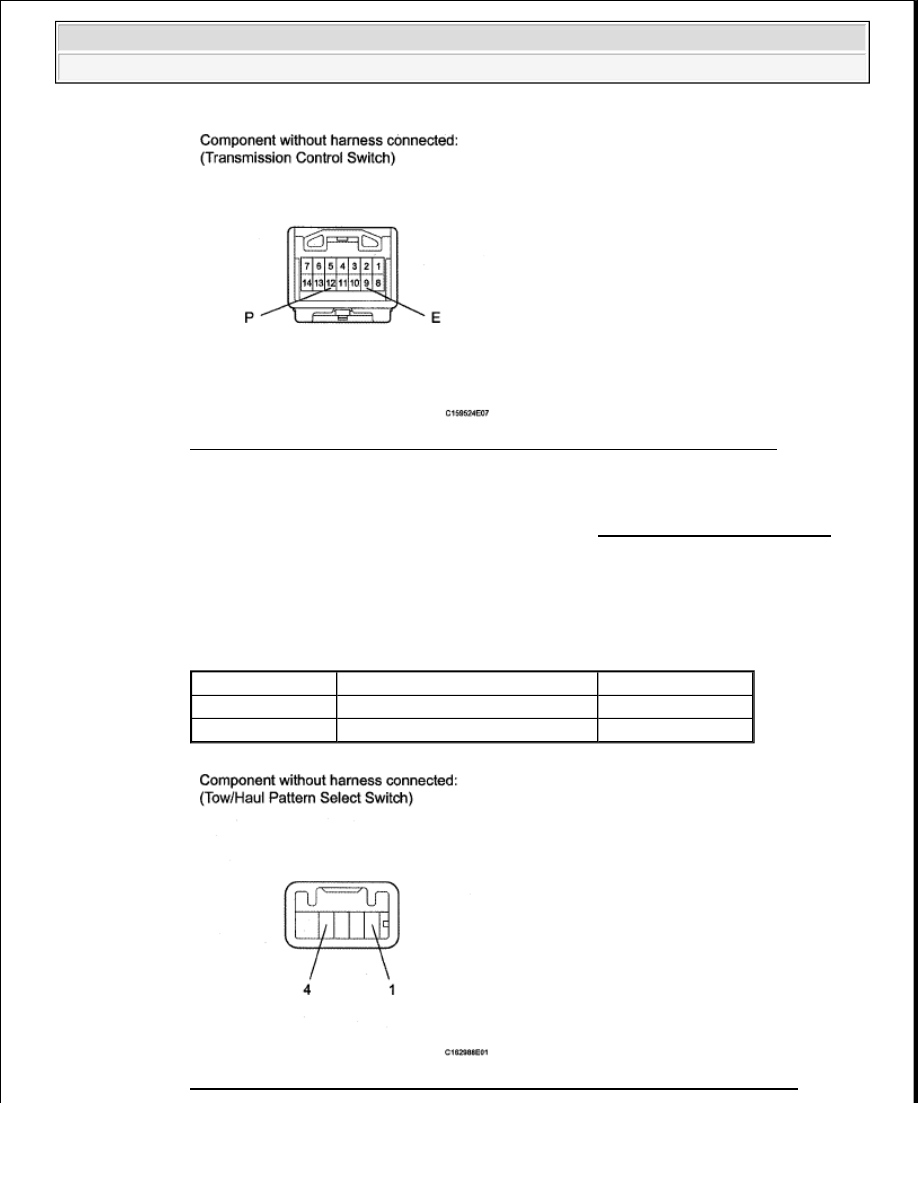

Fig. 128: Identifying J25 Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Floor Shift Type:

1. Remove the rear upper console panel sub-assembly (see ON-VEHICLE INSPECTION ).

2. Disconnect the J23 tow/haul pattern select switch connector.

3. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Fig. 129: Identifying J23 Tow/Haul Pattern Select Switch Connector Terminals

Tester Connection

Switch Condition

Specified Condition

4 - 1

Tow/haul pattern select switch ON

Below 1 ohms

4 - 1

Tow/haul pattern select switch OFF 10 kohms or higher



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT REFERENCE TABLE

4. Install the rear upper console panel sub-assembly (see INSTALLATION ).

B: REPLACE COLUMN SHIFT LEVER SUB-ASSEMBLY (TRANSMISSION CONTROL
SWITCH) (See REMOVAL )

C: REPLACE TOW/HAUL PATTERN SELECT SWITCH ASSEMBLY

A: Go to next step.

2. CHECK HARNESS AND CONNECTOR (TOW/HAUL PATTERN SELECT SWITCH - BODY

GROUND)

a. for Column Shift Type:

1. Disconnect the J25 transmission control switch connector.

2. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

Tester Connection

Condition

Specified

Condition

J25-9 (E) - Body ground

Always

Below 1 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
