OK: REPAIR OR REPLACE AUTOMATIC TRANSMISSION ASSEMBLY (See REMOVAL )

DTC P0973, P0974: SHIFT SOLENOID "A" CONTROL CIRCUIT LOW (SHIFT SOLENOID VALVE
S1); SHIFT SOLENOID "A" CONTROL CIRCUIT HIGH (SHIFT SOLENOID VALVE S1)

DESCRIPTION

Shifting from 1st to 6th is performed in combination with ON and OFF operation of the shift solenoid valves
SL1, SL2, S1, S2, S3, S4 and SR, which are controlled by the ECM. If an open or short circuit occurs in any of
the shift solenoid valves, the ECM controls the remaining normal shift solenoid valves to allow the vehicle to be
operated safely. Also, the ECM stops sending current to the open or short circuited solenoid (see FAIL-SAFE
TABLE ).

DTC DETECTION CONDITION TABLE

MONITOR DESCRIPTION

These DTCs indicate an open or short in the shift solenoid valve S1 circuit. When there is an open or short
circuit in any shift solenoid valve circuit, the ECM detects the problem, illuminates the MIL and stores the
DTC. When the shift solenoid valve S1 is ON, if its resistance is 8 ohms or less, the ECM determines there is a
short in the shift solenoid valve S1 circuit.

When the shift solenoid valve S1 is OFF, if its resistance is 100 kohms or more, the ECM determines there is an
open in the shift solenoid valve S1 circuit (see FAIL-SAFE TABLE ).

MONITOR STRATEGY

MONITOR STRATEGY TABLE

DTC

Code

DTC Detection Condition

Trouble Area

P0973

ECM detects short in solenoid valve S1 circuit 2 times when
solenoid valve S1 is operated (1 trip detection logic)



Short in shift solenoid
valve S1 circuit



Shift solenoid valve S1



ECM

P0974

ECM detects open in solenoid valve S1 circuit 2 times when
solenoid valve S1 is not operated (1 trip detection logic)



Open in shift solenoid
valve S1 circuit



Shift solenoid valve S1



ECM

Related DTCs

P0973: Shift solenoid valve S1/Range check (Low
resistance)
P0974: Shift solenoid valve S1/Range check (High
resistance)

Required sensors/Components

Shift solenoid valve S1

Frequency of operation

Continuous

Duration

0.128 sec. or more



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































TYPICAL ENABLING CONDITIONS

All

TYPICAL ENABLING CONDITIONS TABLE

P0973: Range Check (Low Resistance)

TYPICAL ENABLING CONDITIONS TABLE

P0974: Range Check (High Resistance)

TYPICAL ENABLING CONDITIONS TABLE

TYPICAL MALFUNCTION THRESHOLDS

P0973: Range Check (Low Resistance)

TYPICAL MALFUNCTION THRESHOLDS TABLE

P0974: Range Check (High Resistance)

TYPICAL MALFUNCTION THRESHOLDS TABLE

COMPONENT OPERATING RANGE

COMPONENT OPERATING RANGE TABLE

WIRING DIAGRAM

MIL operation

1 driving cycle

Sequence of operation

None

The monitor will run whenever the following DTCs are not stored

None

Shift solenoid valve S1

ON

Shift solenoid valve S1

OFF

Shift solenoid valve S1 resistance

8 ohms or less

Shift solenoid valve S1 resistance

100 kohms or higher

Shift solenoid valve S1 resistance

11 to 15 ohms at 20°C (68°F)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































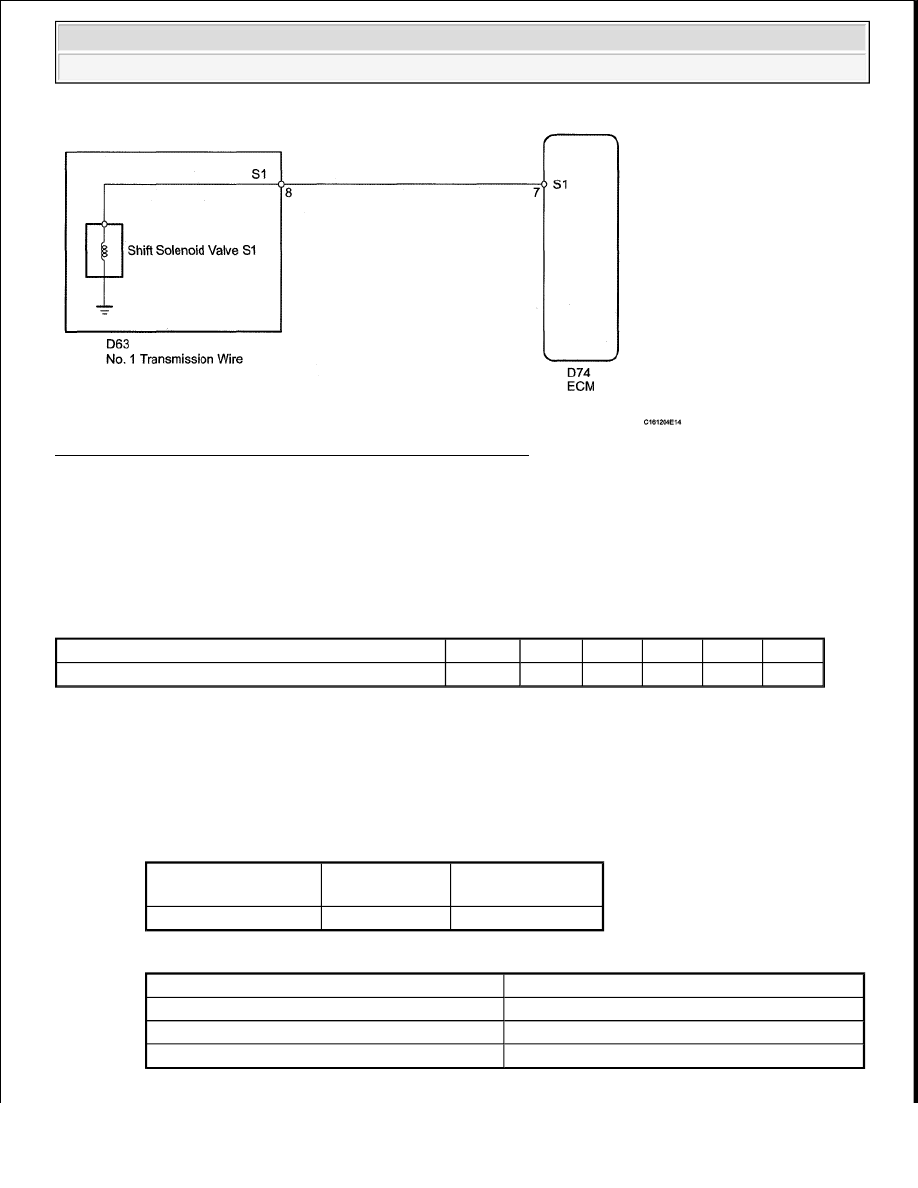

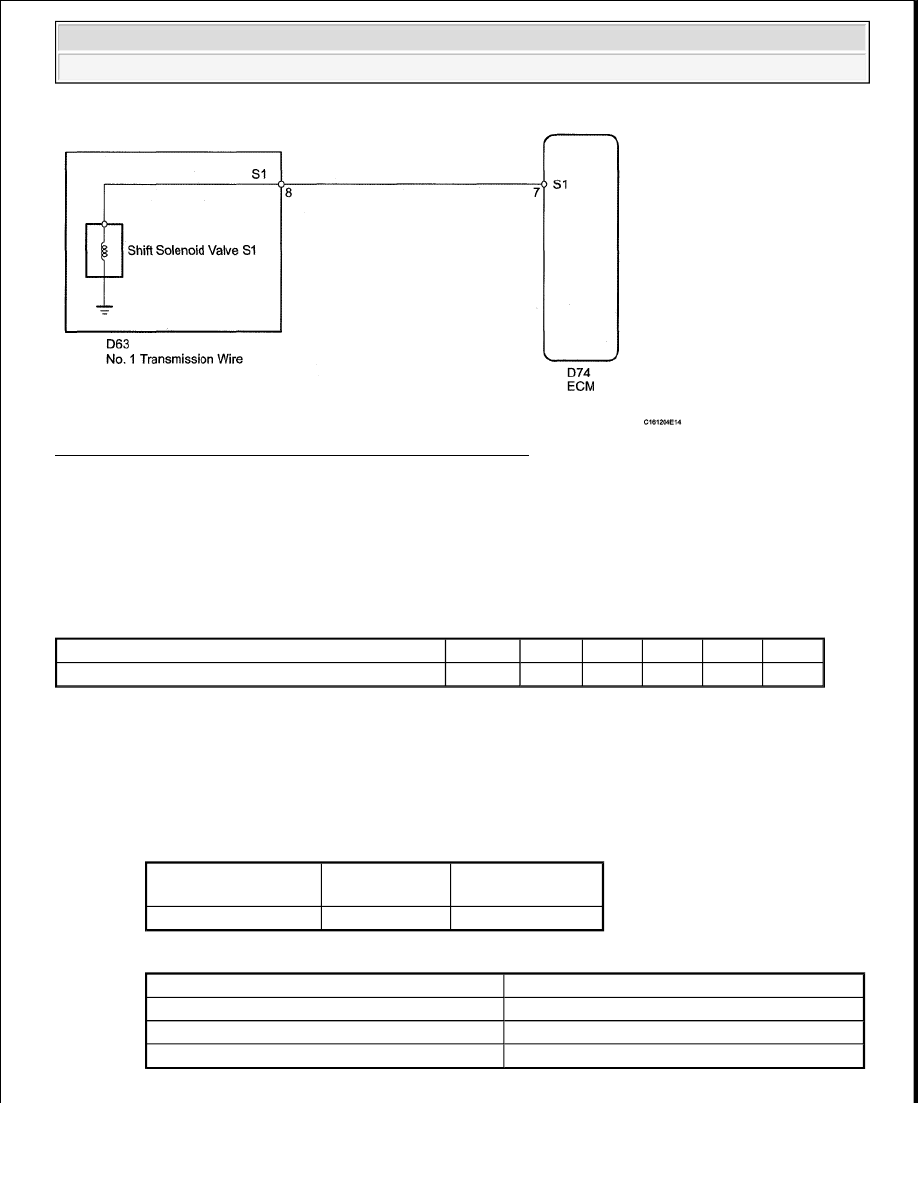

Fig. 83: Identifying Shift Solenoid Valve S1 - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

HINT:

The shift solenoid valve S1 is turned ON/OFF normally when the shift lever is on D:

SHIFT SOLENOID VALVE S1 REFERENCE TABLE

1. INSPECT NO. 1 TRANSMISSION WIRE (SHIFT SOLENOID VALVE S1)

a. Disconnect the D63 No. 1 transmission wire connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Result

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve S1

OFF

ON

ON

ON

ON

ON

Tester Connection

Condition

Specified

Condition

8 (S1) - Body ground

20°C (68°F)

11 to 15 ohms

Result

Proceed To

NG

A

OK (for 3UR-FE)

B

OK (for 3UR-FBE)

C



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































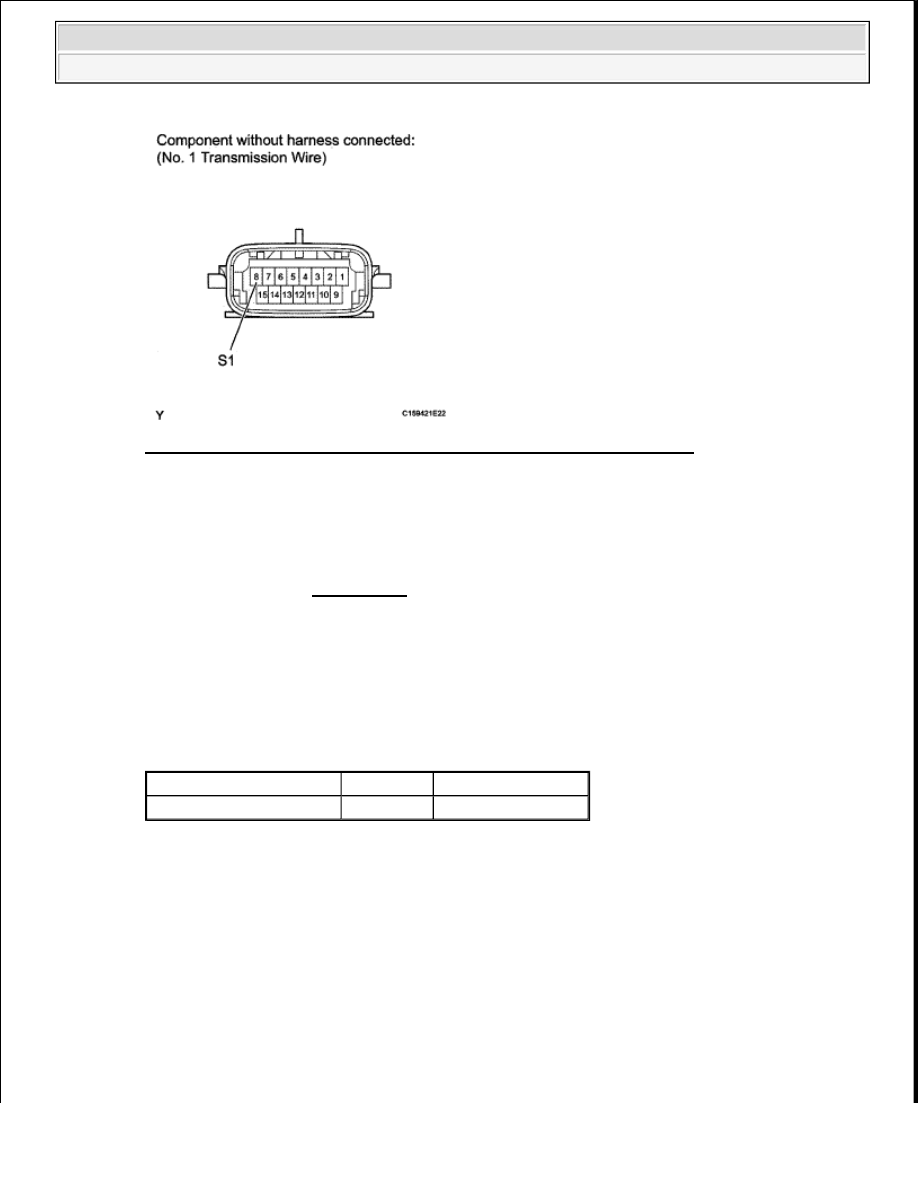

Fig. 84: Identifying D63 No. 1 Transmission Wire Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 3

B: OK (for 3UR-FE) (See REMOVAL

C: OK (for 3UR-FBE) (See REMOVAL

2. CHECK HARNESS AND CONNECTOR (NO. 1 TRANSMISSION WIRE - ECM)

a. Disconnect the D74 ECM connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Condition Specified Condition

D74-7 (S1) - Body ground 20°C (68°F)

11 to 15 ohms
