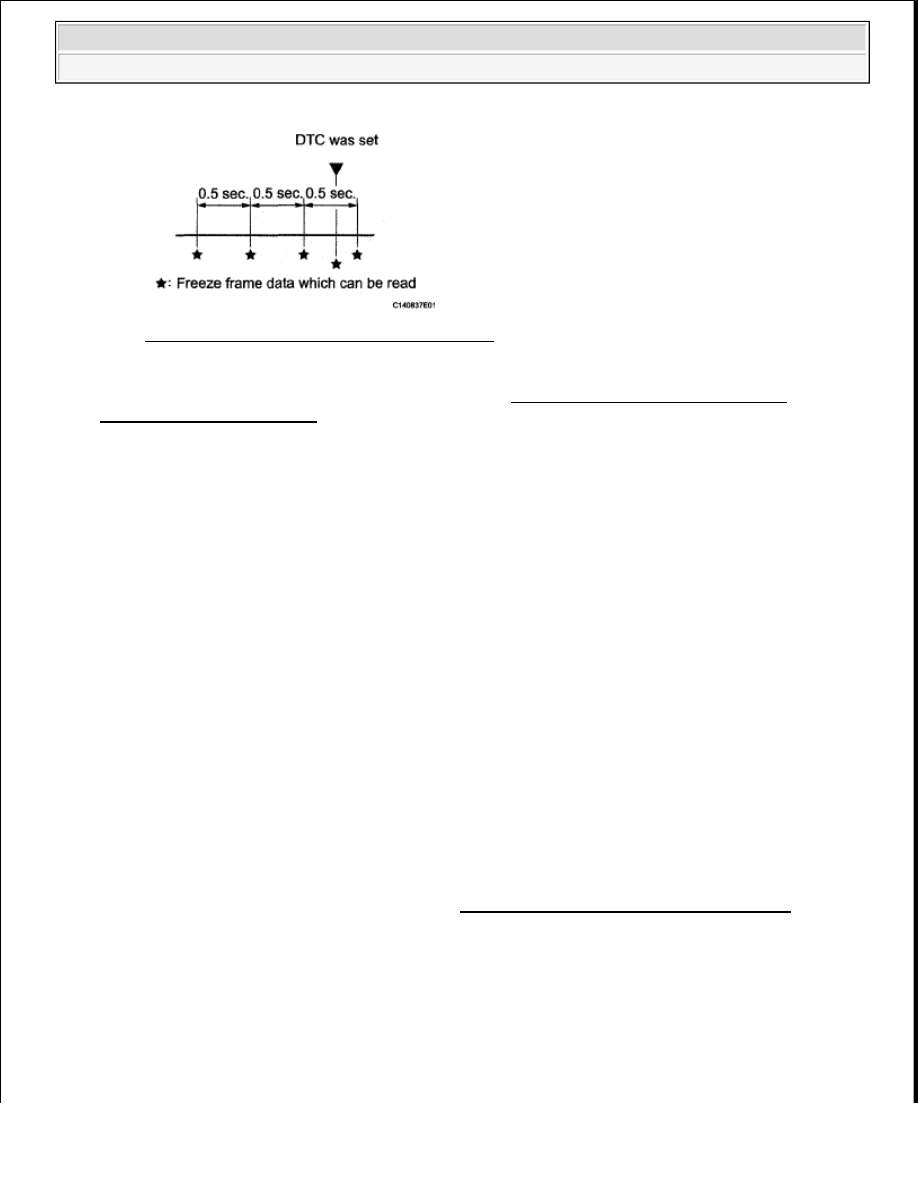

Fig. 19: Identifying Freeze Frame Data Table
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. CHECK DATA LINK CONNECTOR 3 (DLC3) (See HOW TO TROUBLESHOOT ECU

CONTROLLED SYSTEMS )

6. CHECK MIL

a. Check that the MIL illuminates when turning the ignition switch to ON.

If the MIL does not illuminate, there is a problem in MIL CIRCUIT .

b. When the engine is started, the MIL should turn off.

DTC CHECK/CLEAR

1. CHECK DTC

a. DTCs which are stored in the ECM can be displayed on the Techstream.

The Techstream can display pending DTCs and current DTCs. Some DTCs are not stored unless a
malfunction is detected in consecutive driving cycles. When a malfunction is detected in only one
driving cycle, it is stored as a pending DTC.

1. Connect the Techstream to the DLC3.

2. Turn the ignition switch to ON.

3. Turn the Techstream on.

4. Enter the following menus: Powertrain/Engine and ECT/Trouble Codes.

5. Confirm the DTCs and freeze frame data, and then write them down.

6. Confirm the details of the DTCs (see DIAGNOSTIC TROUBLE CODE TABLE ).

NOTE:

When simulating a symptom with the scan tool to check for
DTCs, use normal mode. For codes on the DIAGNOSTIC
TROUBLE CODE TABLE subject to "2 trip detection logic",
perform the following actions:
Turn the ignition switch off after the symptom is simulated
once. Then repeat the simulation process. When the symptom
has been simulated twice, the MIL illuminates and the DTCs are



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































2. CLEAR DTC (using the Techstream)

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch to ON.

c. Turn the Techstream on.

d. Enter the following menus: Powertrain/Engine and ECT/DTC/Clear.

3. CLEAR DTC (without using the Techstream)

a. Perform either of the following operations.

1. Disconnect the negative battery cable for more than 1 minute.

2. Remove the EFI NO. 1 fuse from the engine room relay block located inside the engine

compartment for more than 1 minute.

CHECK MODE PROCEDURE

1. DESCRIPTION

a. Check mode has a higher sensitivity to malfunctions and can detect malfunctions that normal mode

cannot detect. Check mode can also detect all the malfunctions that normal mode can detect. In
check mode, DTCs are detected with 1 trip detection logic.

2. CHECK MODE PROCEDURE

a. Make sure that the following conditions are met:

1. Battery positive voltage 11 V or more.

2. Throttle valve fully closed.

3. Shift lever in P or N position.

4. A/C OFF.

b. Connect the Techstream to the DLC3.

c. Turn the ignition switch to ON.

d. Turn the Techstream on.

e. Enter the following menus: Powertrain/Engine and ECT/Utility/Check Mode.

f. Check that the MIL flashes as shown below.

recorded in the ECM.

NOTE:



All DTCs and freeze frame data will be erased if: 1) the
Techstream is used to change the ECM from normal mode to
check mode or vice versa; or 2) during check mode, the ignition
switch is turned from ON to ACC or off.



Before changing to check mode, make notes of the DTCs and
freeze frame data.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































g. Start the engine. The MIL should turn off after the engine starts.

h. Perform "MONITOR DRIVE PATTERN" for the ECT test (see INITIALIZATION ).

(Or, simulate the conditions of the malfunction described by the customer.)

i. After simulating the malfunction conditions, use the Techstream to check the DTC and freeze

frame data.

FAIL-SAFE TABLE

1. Fail-safe

This function minimizes the loss of the ECT functions when a malfunction occurs in a sensor or solenoid.

2. Fail-safe control list

FAIL-SAFE TABLE

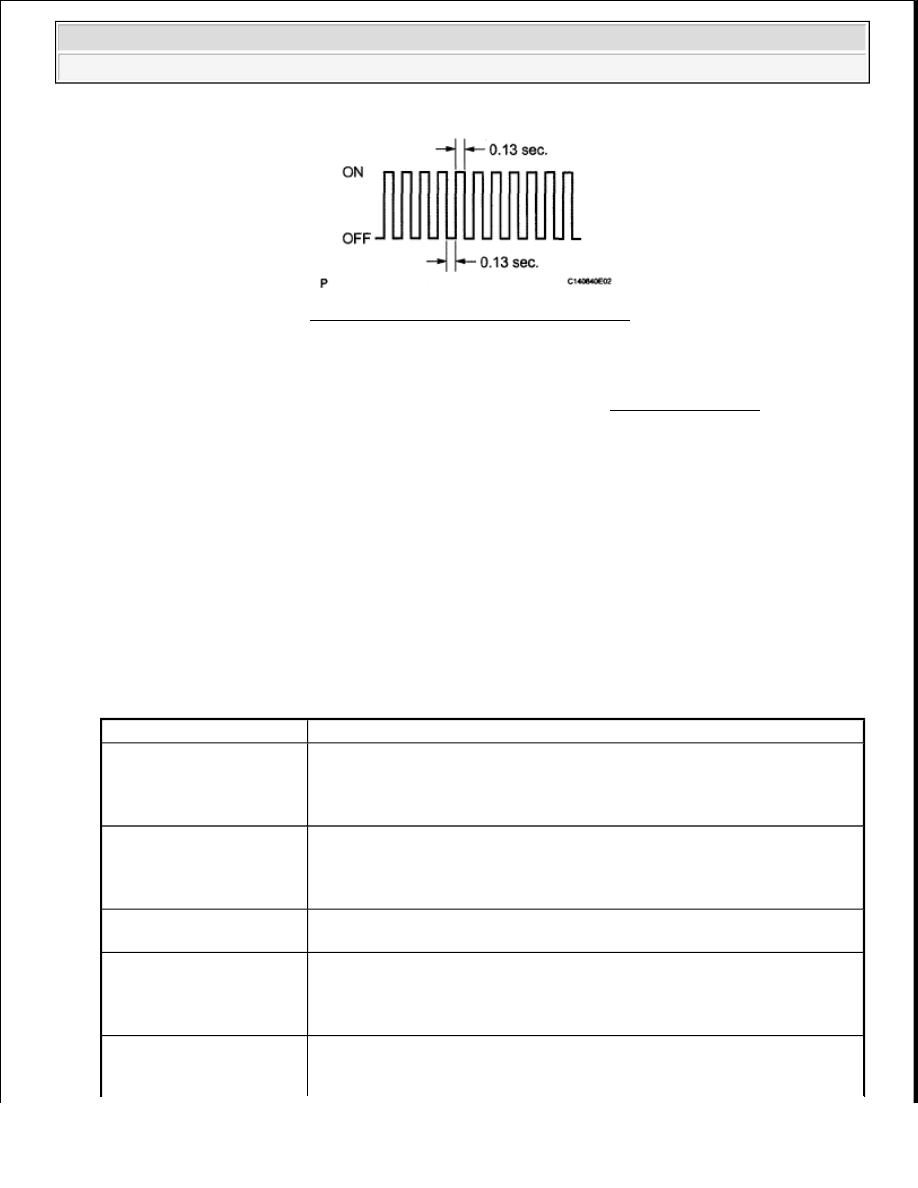

Fig. 20: Identifying MIL Flashes Table
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Malfunctioning Part

Function

DTC P0717: Input Speed
Sensor NT

During an input speed sensor malfunction, shift control is effected through
the output speed sensor SP2 signal.
During an input speed sensor malfunction, up-shift to 5th and 6th, AI-
SHIFT* and flex lock-up clutch control are prohibited.

DTC P0722: Output Speed
Sensor SP2

During an output speed sensor malfunction, shift control is effected through
the input speed sensor NT signal.
During an output speed sensor malfunction, up-shift to 5th and 6th, AI-
SHIFT* and flex lock-up clutch control are prohibited.

DTC P0710, P0712, P0713:
ATF Temperature Sensor

During an ATF temperature sensor malfunction, up-shift to 5th and 6th and
flex lock-up clutch control are prohibited.

Shift Solenoid Valve S1,
S2, S3, S4 and SR

The current to the malfunctioning solenoid valve is cut off and control is
performed by operating the other normal solenoid valves.
Shift control is effected depending on the failed solenoid as described in the
table below.

DTC P0748, P0778: Shift
Solenoid Valve SL1 and

During a solenoid valve SL1 or SL2 malfunction, up-shift to 5th and 6th and
flex lock-up clutch control are prohibited.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Shift Solenoid Valve Normal Operation Table:

SHIFT SOLENOID VALVE NORMAL OPERATION TABLE

SL2

DTC P2714, P2716: Shift
Solenoid Valve SLT

During a solenoid valve SLT malfunction, the current to the solenoid valve
is stopped. This stops line pressure optimal control, and shift shock
increases. However, shifting is effected through normal clutch pressure
control.

DTC P2757, P2759: Shift
Solenoid Valve SLU

During a solenoid valve SLU malfunction, the current to the solenoid valve
is stopped. This stops lock-up control and flex lock-up control, and fuel
economy decreases.

HINT:
*: In addition to the switching of the shift pattern through the tow/haul pattern select switch, Artificial
Intelligence Shift (AI-SHIFT) control enables the ECM to estimate the road conditions and the driver's
intention in order to automatically select the optimal shift pattern.

Shift lever

position

Gear*

Shift

solenoid

S1

Shift

solenoid

S2

Shift

solenoid

S3

Shift

solenoid

S4

Shift

solenoid

SR

Shift

solenoid

SL1

Shift

solenoid

SL2

D, S6

1st

OFF

ON

ON

OFF

ON

OFF

ON

2nd

ON

ON

ON

OFF

ON

OFF

ON

3rd

ON

OFF

ON

OFF

ON

OFF

ON

4th

ON

OFF

OFF

OFF

ON

OFF

ON

5th

ON

OFF

OFF

ON

OFF

ON

OFF

6th

ON

ON

OFF

ON

OFF

ON

OFF

S5

1st

OFF

ON

ON

OFF

ON

OFF

ON

2nd

ON

ON

ON

OFF

ON

OFF

ON

3rd

ON

OFF

ON

OFF

ON

OFF

ON

4th

ON

OFF

OFF

OFF

ON

OFF

ON

5th

ON

OFF

OFF

ON

OFF

ON

OFF

S4

1st

OFF

ON

ON

OFF

ON

OFF

ON

2nd

ON

ON

ON

OFF

ON

OFF

ON

3rd

ON

OFF

ON

OFF

ON

OFF

ON

4th

ON

OFF

OFF

OFF

ON

OFF

ON

S3

1st

OFF

ON

ON

OFF

ON

OFF

ON

2nd

ON

ON

ON

OFF

ON

OFF

ON

3rd

(E/B)

ON

OFF

ON

OFF

ON

OFF

OFF

S2

1st

OFF

ON

ON

OFF

ON

OFF

ON

2nd

(E/B)

ON

ON

ON

ON

ON

OFF

OFF

S1

1st

(E/B)

OFF

ON

ON

OFF

ON

OFF

OFF
