c. for CrewMax:

Remove the roof headlining (see REMOVAL ).

2. REMOVE TIRE PRESSURE WARNING ANTENNA AND RECEIVER

a. Disconnect the receiver connector.

b. Remove the bolt and receiver.

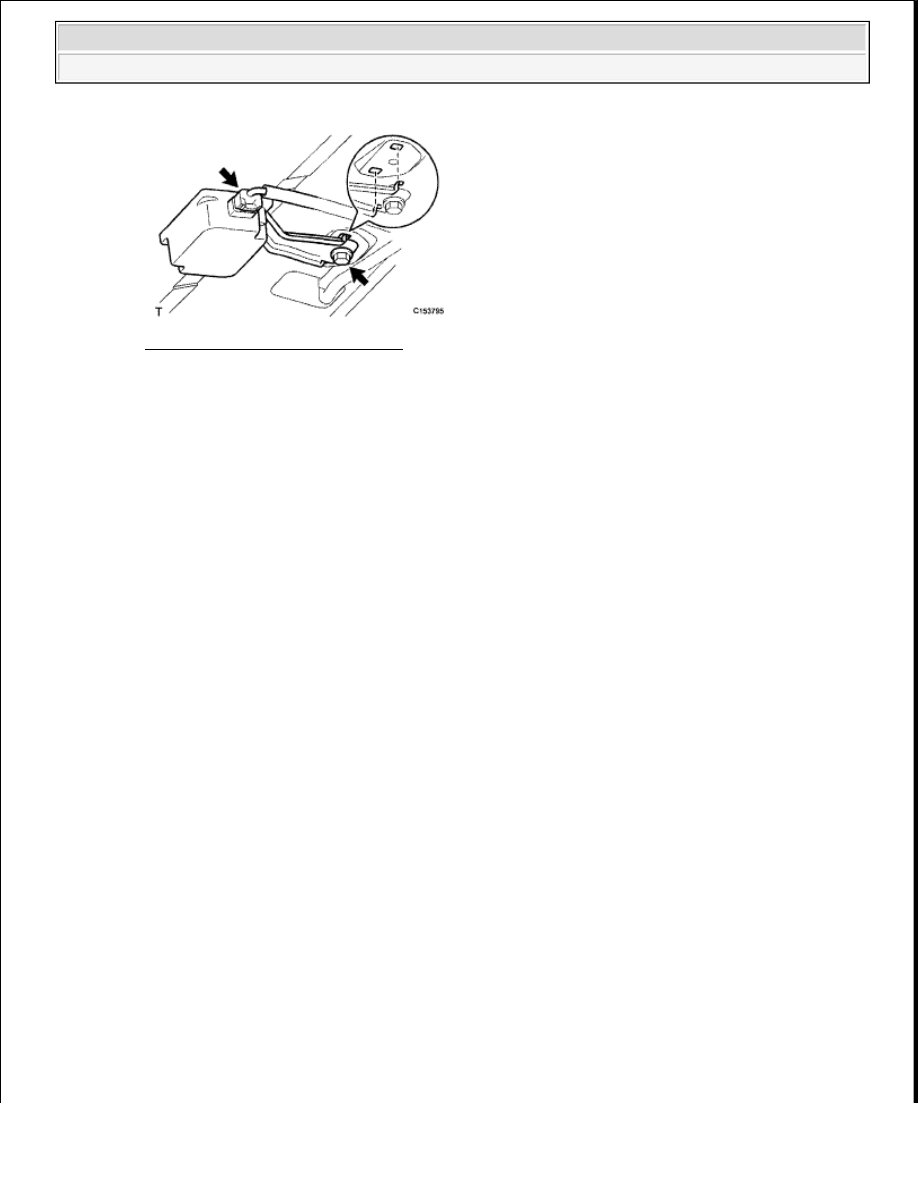

Fig. 43: Locating Bolt & Receiver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL TIRE PRESSURE WARNING ANTENNA AND RECEIVER

a. Install the receiver with the bolt.

Torque: 7.5 N*m (76 kgf*cm, 66 in.*lbf)

b. Connect the receiver connector.

2. INSTALL ROOF HEADLINING ASSEMBLY

a. for Regular Cab:

Install the roof headlining (see INSTALLATION ).

b. for Double Cab:

Install the roof headlining (see INSTALLATION ).

c. for CrewMax:

Install the roof headlining (see INSTALLATION ).



2009 Toyota Tundra

2009 SUSPENSION Tire & Wheel - Tundra































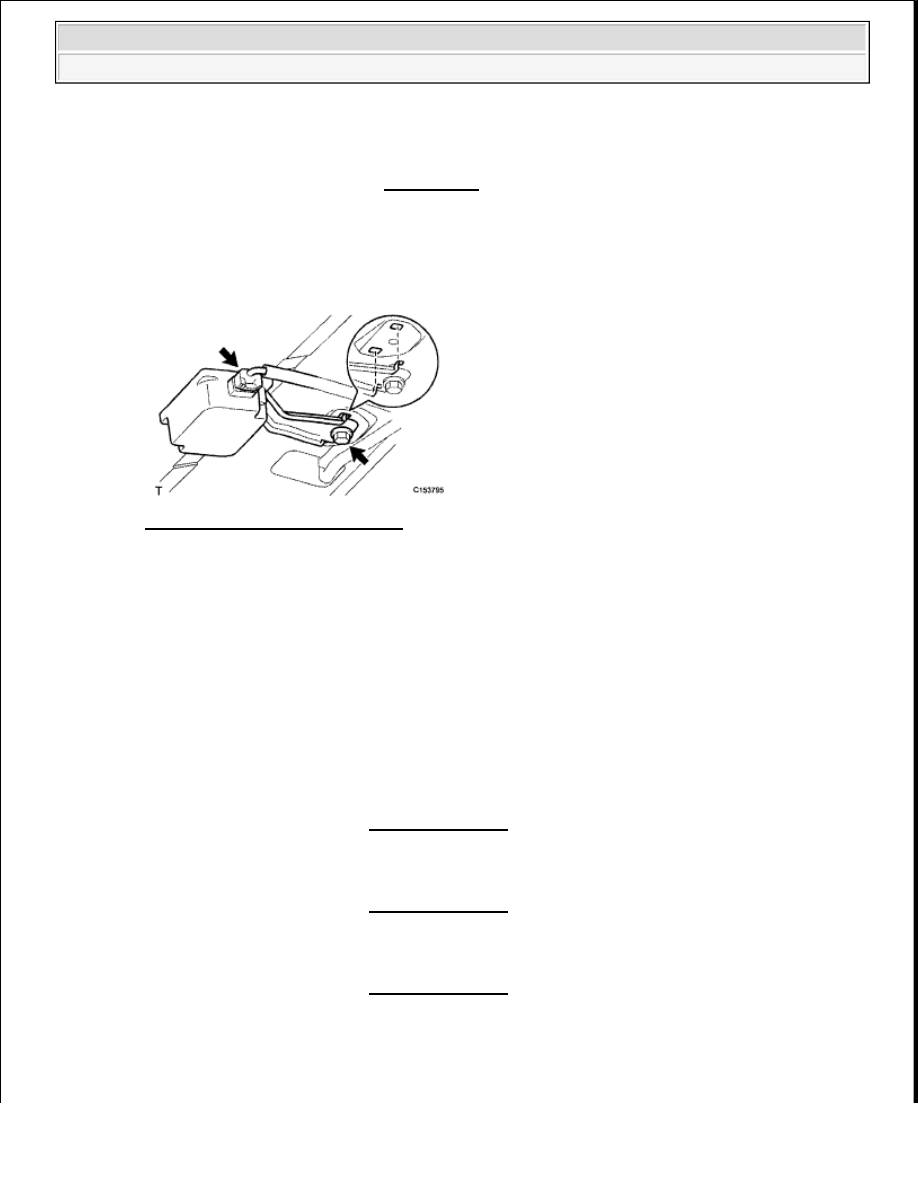

Fig. 44: Locating Bolt & Receiver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

TIRE PRESSURE WARNING VALVE AND TRANSMITTER

COMPONENTS



2009 Toyota Tundra

2009 SUSPENSION Tire & Wheel - Tundra

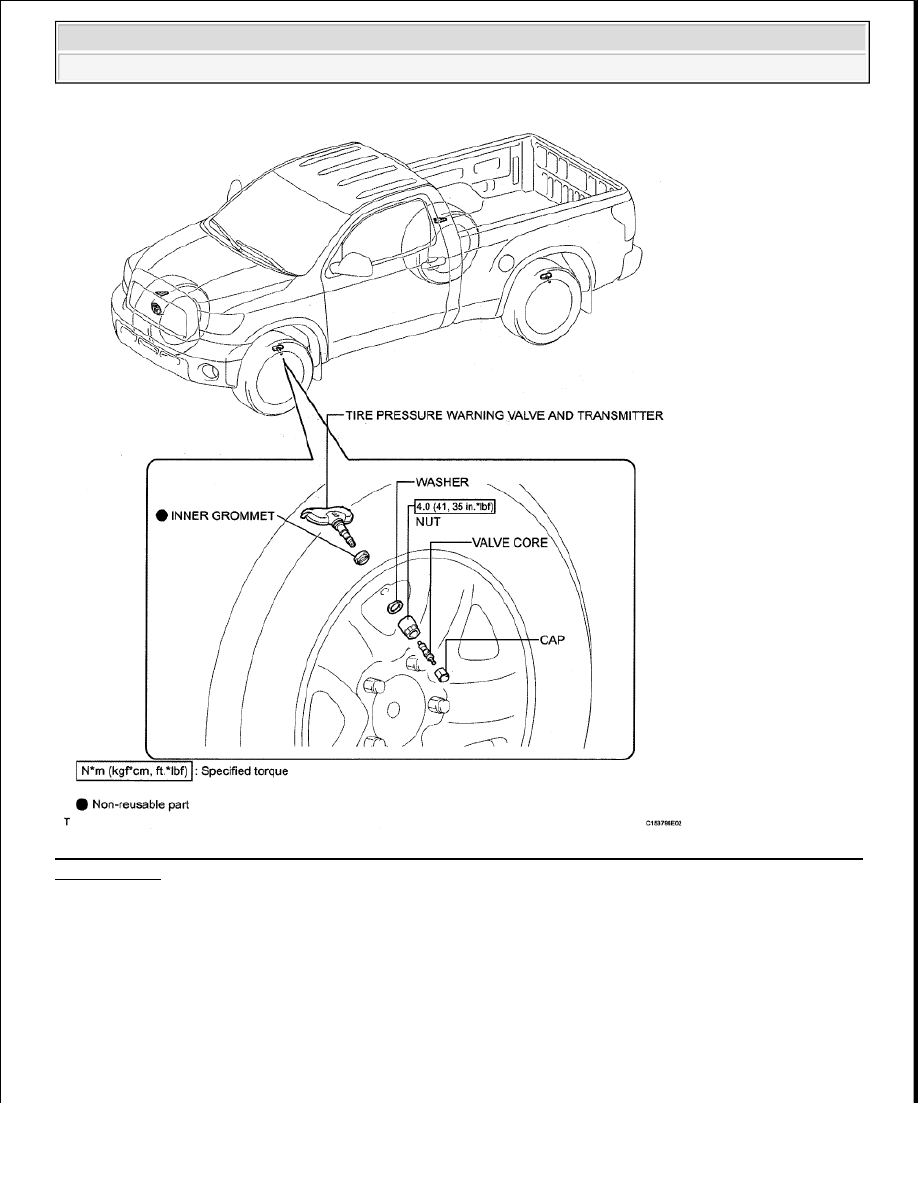

Fig. 45: Identifying Tire Pressure Warning Valve & Transmitter Replacement Components With Torque
Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE TIRE

2. REMOVE TIRE PRESSURE WARNING VALVE AND TRANSMITTER

a. Remove the valve core and cap, and release the air from the tire.

b. After ensuring that a sufficient amount of air has been released, remove the nut and washer that is

used to secure the tire pressure warning valve and transmitter. Then drop the tire pressure warning



2009 Toyota Tundra

2009 SUSPENSION Tire & Wheel - Tundra































valve and transmitter inside the tire.

HINT:

Keep the removed cap, valve core, nut and washer.

c. Disengage the bead using the shoe of a tire remover.

d. Remove the bead on the upper side.

e. Take out the tire pressure warning valve and transmitter from the tire, then remove the bead on the

lower side.

HINT:



The grommet is a non-reusable part.



Check that there are no cracks or damage on the grommet. If any damage is found, replace
the washer and nut.

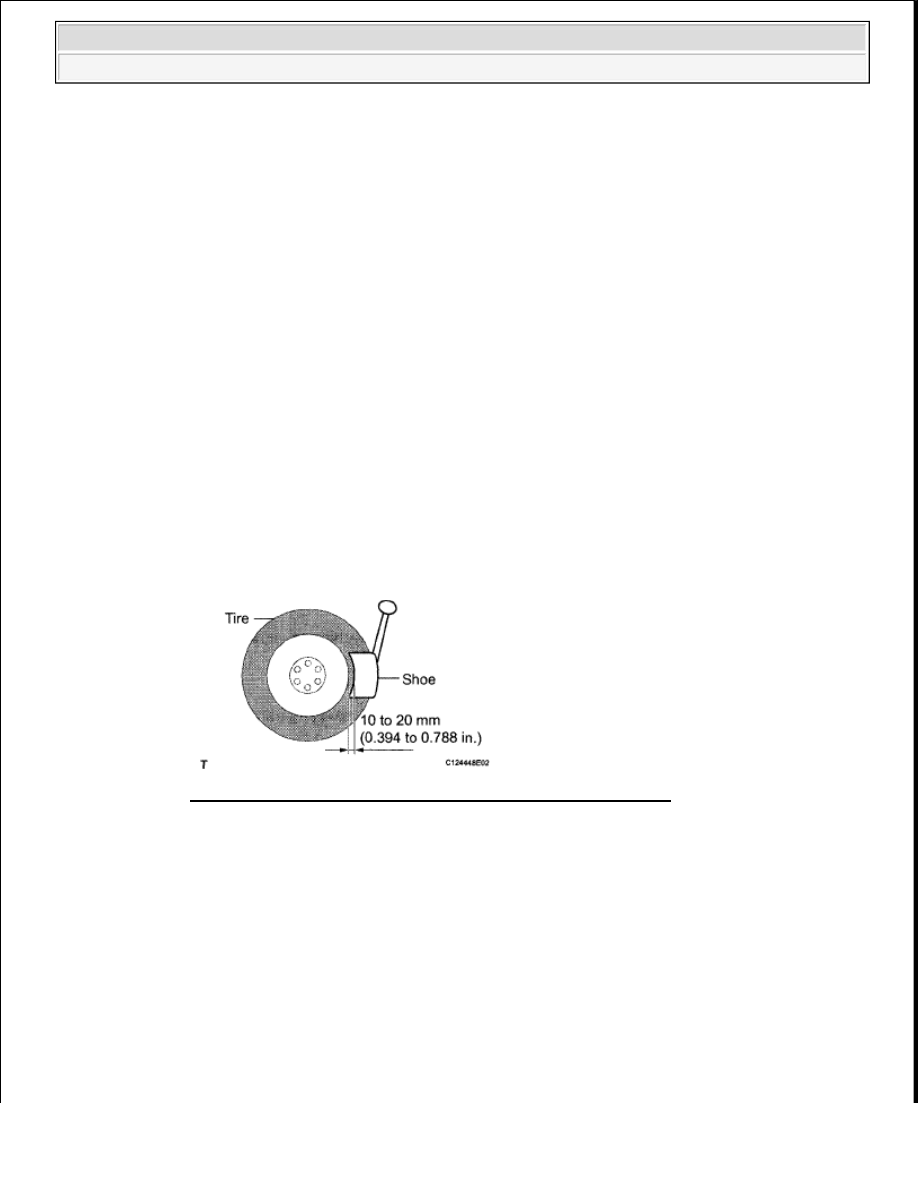

Fig. 46: Identifying Clearance Between Brake Drum And Shoe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL TIRE PRESSURE WARNING VALVE AND TRANSMITTER

a. Insert the tire pressure warning valve into the valve installation hole from the inside of the rim so

that the print surface can be seen.

NOTE:

Be careful as the tire pressure warning valve and transmitter may
become damaged due to interference between the sensor and tire
bead.

NOTE:



Check that there is no visible deformation, damage or other
abnormalities on the tire pressure warning valve and
transmitter.



Check that there is no foreign matter on the inner grommet and
around the rim hole.
