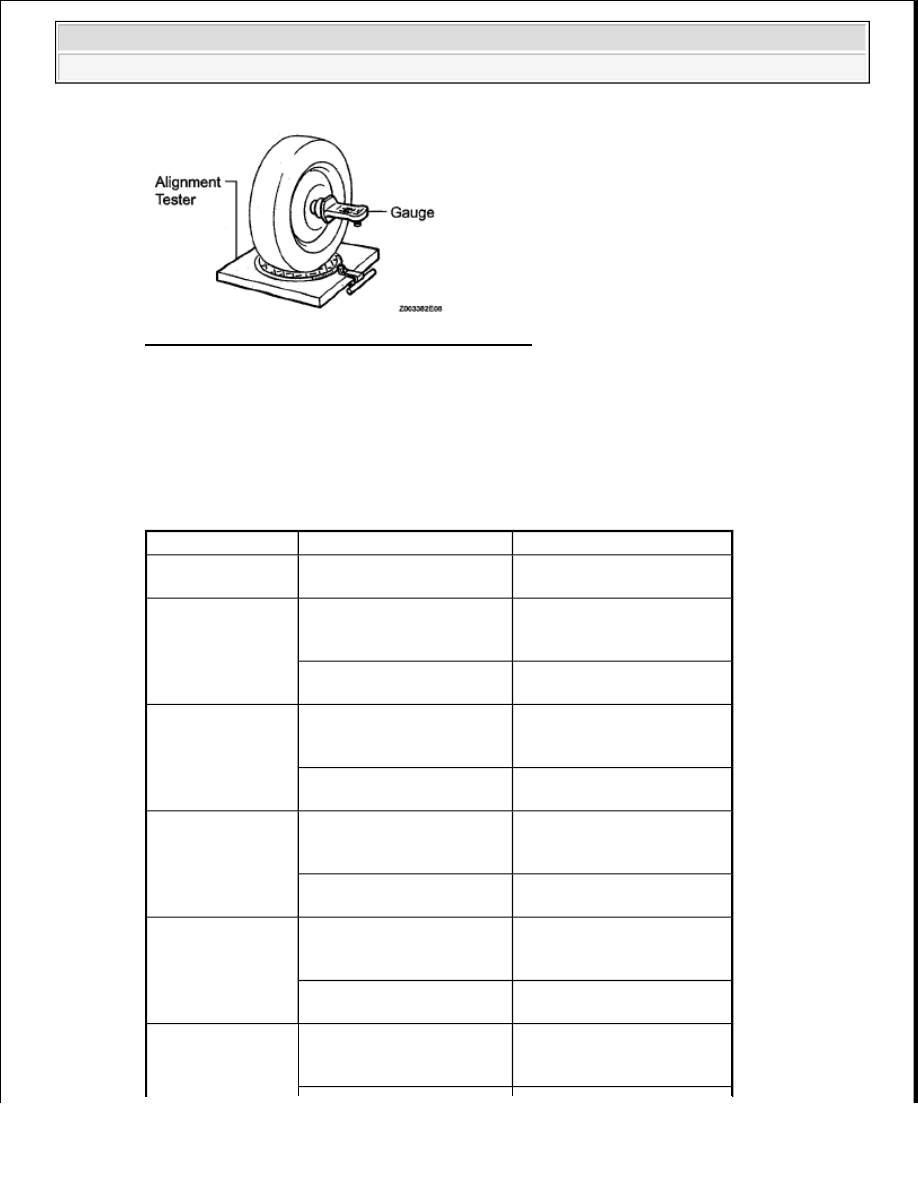

Fig. 6: Identifying Camber-Caster-Kingpin Gauge
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Inspect the camber, caster and steering axis inclination.

Standard camber inclination (unloaded vehicle):

for Regular Cab of Standard Deck

CAMBER INCLINATION SPECIFICATION

Vehicle Model

Tire Size

Camber Inclination

GSK50L-TRADKA

P255/70R18 8J (STD)

P275/65R18 8J(OPT)

-0°11' +/-45' (-0.18° +/-0.75°)

30' (0.50°) or less

UCK50L-TRADKA

P255/70R18 8J(STD)

P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

-0°07' +/-45' (-0.11° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

-0°09' +/-45' (-0.15° +/-0.75°)

30' (0.50°) or less

UCK55L-TRADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

0°10' +/-45' (0.17° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°09' +/-45' (0.15° +/-0.75°)

30' (0.50°) or less

USK50L-TRTDKA

P255/70R18 8J(STD)
P275/65R18 8J(OPT)

P275/55R20 8J (SPORT)

-0°11' +/-45' (-0.18° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

-0°13' +/-45' (-0.21° +/-0.75°)

30' (0.50°) or less

USK55L-TRTDKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

0°08' +/-45' (0.13° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°07' +/-45' (0.12° +/-0.75°)

30' (0.50°) or less

USK55L-TRTDGA

P255/70R18 8J(STD)
P275/65R18 8J(OPT)

P275/55R20 8J (SPORT)

0°08' +/-45' (0.13° +/-0.75°)

30' (0.50°) or less



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































Standard camber inclination (unloaded vehicle):

for Regular Cab of Long Deck

CAMBER INCLINATION SPECIFICATION

Standard camber inclination (unloaded vehicle):

for Double Cab of Standard Deck

CAMBER INCLINATION SPECIFICATION

P275/65R18 8J (OFFROAD)

0°07' +/-45' (0.12° +/-0.75°)

30' (0.50°) or less

Vehicle Model

Tire Size

Camber Inclination

GSK51L-THADKA

P255/70R18 8J(STD)

P275/65R18 8J (OPT)

-0°04' +/-45' (-0.07° +/-0.75°)

30' (0.50°) or less

P255/70R18 8J (

(1)

)

0°19' +/-45' (0.32° +/-0.75°)

30' (0.50°) or less

UCK51L-THADKA

P255/70R18 8J(STD)

P275/65R18 8J (OPT)

-0°04' +/-45' (-0.07° +/-0.75°)

30' (0.50°) or less

P255/70R18 8J(

(1)

)

0°17' +/-45' (0.28° +/-0.75°)

30' (0.50°) or less

UCK56L-THADKA

P255/70R18 8J(STD)
P275/65R18 8J(OPT)

0°13' +/-45' (0.22° +/-0.75°)

30' (0.50°) or less

P255/70R18 8J (

(1)

)

0°17' +/-45' (0.29° +/-0.75°)

30' (0.50°) or less

USK51L-THTDKA

P255/70R18 8J(STD)

P275/65R18 8J (OPT)

-0°06' +/-45' (-0.10° +/-0.75°)

30' (0.50°) or less

USK56L-THTDKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

0°13' +/-45' (0.21° +/-0.75°)

30' (0.50°) or less

USK56L-THTDGA

P255/70R18 8J(STD)
P275/65R18 8J(OPT)

0°13' +/-45' (0.21° +/-0.75°)

30' (0.50°) or less

(1)

for 5 leaf spring

Vehicle Model

Tire Size

Camber Inclination

GSK51L-CRASKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

0°04' +/-45' (0.07° +/-0.75°)

30' (0.50°) or less

UCK51L-CRASKA

P255/70R18 8J(STD)
P275/65R18 8J(OPT)

P275/55R20 8J (SPORT)

0°03' +/-45' (0.05° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°01' +/-45' (0.01° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (STD)
P275/55R20 8J (OPT)

0°04' +/-45' (0.07° +/-0.75°)

30' (0.50°) or less



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































Standard camber inclination (unloaded vehicle):

for Double Cab of Long Deck

CAMBER INCLINATION SPECIFICATION

UCK51L-CRALKA P275/65R18 8J (OFFROAD)

0°01' +/-45' (0.02° +/-0.75°)

30' (0.50°) or less

UCK56L-CRASKA

P255/70R18 8J(STD)
P275/65R18 8J(OPT)

P275/55R20 8J (SPORT)

0°19' +/-45' (0.31° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°17' +/-45' (0.28° +/-0.75°)

30' (0.50°) or less

UCK56L-CRALKA

P275/65R18 8J(STD)

P275/55R20 8J (OPT)

0°19' +/-45' (0.32° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°17' +/-45' (0.29° +/-0.75°)

30' (0.50°) or less

USK51L-CRTSKA

P255/70R18 8J(STD)
P275/65R18 8J(OPT)

P275/55R20 8J (SPORT)

0°02' +/-45' (0.03° +/- 0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

-0°01' +/-45' (-0.01° +/-0.75°)

30' (0.50°) or less

USK51L-CRTLKA

P275/65R18 8J (STD)
P275/55R20 8J (OPT)

0°02' +/-45' (0.04° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°00' +/-45' (0.00° +/-0.75°)

30' (0.50°) or less

USK56L-CRTSKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

0°18' +/-45' (0.30° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°17' +/-45' (0.28° +/-0.75°)

30' (0.50°) or less

USK56L-CRTSGA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

0°18' +/-45' (0.30° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°17' +/-45'(0.28° +/-0.75°)

30' (0.50°) or less

USK56L-CRTLKA

P275/65R18 8J (STD)
P275/55R20 8J (OPT)

0°19' +/-45' (0.31° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°17' +/-45' (0.28° +/-0.75°)

30' (0.50°) or less

USK56L-CRTLGA

P275/65R18 8J(STD)

P275/55R20 8J (OPT)

0°19' +/-45' (0.31° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°17' +/-45' (0.28° +/-0.75°)

30' (0.50°) or less

Vehicle Model

Tire Size

Camber Inclination



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































Standard camber inclination (unloaded vehicle):

for CrewMax of standard deck

CAMBER INCLINATION SPECIFICATION

UCK52L-CHASKA

P255/70R18 8J(STD)

P275/65R18 8J (OPT)

0°02' +/-45' (0.04° +/-0.75°)

30' (0.50°) or less

UCK57L-CHASKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

0°19' +/-45' (0.31° +/-0.75°)

30' (0.50°) or less

USK52L-CHTSKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

0°02' +/-45' (0.03° +/-0.75°)

30' (0.50°) or less

USK57L-CHTSKA

P255/70R18 8J(STD)
P275/65R18 8J(OPT)

0°19' +/-45' (0.32° +/-0.75°)

30' (0.50°) or less

USK57L-CHTSGA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

0°19'+/-45' (0.32° +/-0.75°)

30' (0.50°) or less

Vehicle Model

Tire Size

Camber Inclination

UCK51L-PSASKA

P255/70R18 8J(STD)

P255/70R18 8J (

(1)

)

P275/65R18 8J(STD)

P275/55R20 8J (SPORT)

0°01' +/-45' (0.02° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°00' +/-45' (0.00° +/-0.75°)

30' (0.50°) or less

UCK51L-PSALKA

P275/65R18 8J(STD)

P275/55R20 8J (STD)

0°02' +/-45' (0.03° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°01' +/-45' (0.01° +/-0.75°)

30' (0.50°) or less

UCK56L-PSASKA

P255/70R18 8J (STD)

P255/70R18 8J(

(1)

)

P275/65R18 8J(STD)

P275/55R20 8J (SPORT)

0°16' +/-45' (0.27° +/-0.75°) 30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°14' +/-45' (0.24° +/-0.75°)

30' (0.50°) or less

UCK56L-PSALKA

P275/65R18 8J (STD)
P275/55R20 8J (STD)

0°17' +/-45'(0.28° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

0°15' +/-45' (0.25° +/-0.75°)

30' (0.50°) or less

USK51L-PSTSKA

P255/70R18 8J (STD)
P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

0°00' +/-45' (0.00° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

-0°01' +/-45' (-0.02° +/-0.75°)

30' (0.50°) or less

USK51L-PSTLKA

P275/65R18 8J(STD)

P275/55R20 8J (STD)

0°01' +/-45' (0.01° +/-0.75°)

30' (0.50°) or less



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra
