1. INSPECT TIRE

a. Inspect the tires (see INSPECTION ).

2. MEASURE VEHICLE HEIGHT

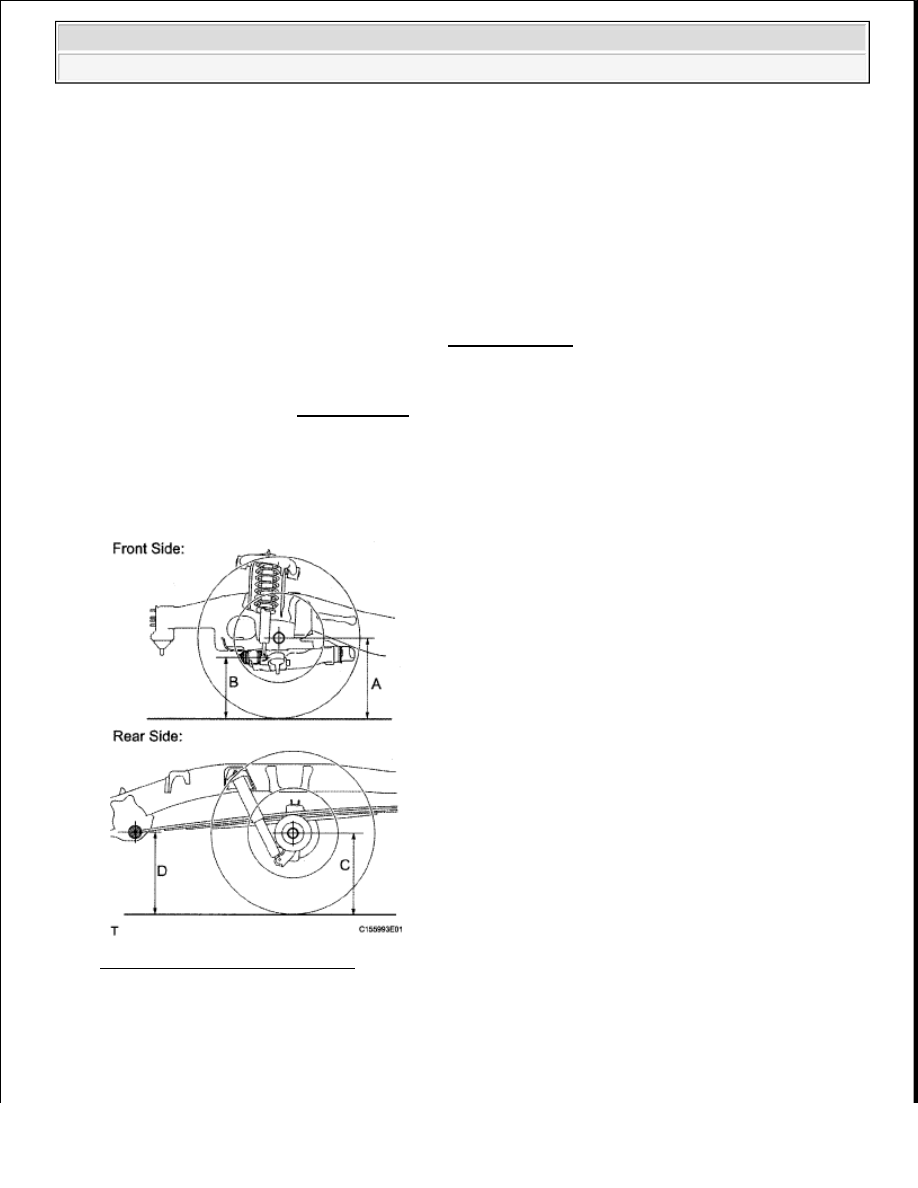

Fig. 3: Measuring Vehicle Height
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Press down on the vehicle several times to stabilize the suspension, and then measure the vehicle

height.

Standard vehicle height (unloaded vehicle):

NOTE:

For vehicles equipped with VSC, if wheel alignment has been adjusted, and if
suspension or underbody components have been removed/installed or
replaced, be sure to perform the following initialization procedure in order for
the system to function normally:

1. Check that the steering wheel is in the centered position.

2. Disconnect the negative battery terminal for more than 2 seconds.

3. Reconnect the negative battery terminal.

4. Perform zero point calibration of the yaw rate and deceleration sensor and

test mode inspection (See CALIBRATION ).

NOTE:

Before inspecting the wheel alignment, adjust the vehicle height to the
specification.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra





























for Regular Cab of Standard Deck

VEHICLE HEIGHT SPECIFICATION

Standard vehicle height (unloaded vehicle):

for Regular Cab of Long Deck

VEHICLE HEIGHT SPECIFICATION

Vehicle model

Tire size

Front A - B

Rear C-D

GSK50L-TRADKA

P255/70R18 8J (STD)

112.2 mm (4.42 in.) -53.1 mm (-2.09 in.)

P275/65R18 8J (OPT)

UCK50L-TRADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

109.8 mm (4.32 in.) -61.5 mm (-2.42 In.)

P275/S5R20 8J (SPORT)

109.8 mm (4.32 in.) -61.4 mm (-2.42 in.)

P275/65R18 8J (OFFROAD) 111.0 mm (4.37 in.) -55.0 mm (-2.17 in.)

UCK55L-TRADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/S5R20 8J (SPORT)

96.2 mm (3.79 in.) -69.2 mm (-2.72 in.)

P275/65R18 8J (OFFROAD) 97.1 mm (3.82 in.) -65.8 mm (-2.59 in.)

USK50L-TRTDKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

113.1 mm (4.45 in.) -61.8 mm (-2.43 in.)

P275/65R18 8J OFFROAD) 114.0 mm (4.49 in.) -55.6 mm (-2.19 in.)

USK55L-TRTDKA

P255/70R18 8J (STD)

98.4 mm (3.87 in.)

-69.0 mm (-2.72 in.)

P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

-68.9 mm (-2.71 in.)

P275/65R18 8J (OFFROAD) 99.0 mm (3.90 in.) -65.7 mm (-2.59 in.)

USK55L-TRTDGA

P255/70R18 8J (STD)

98.4 mm (3.87 in.)

-69.0 mm (-2.72 in.)

P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

-68.9 mm (-2.71 in.)

P275/65R18 8J (OFFROAD) 99.0 mm (3.90 in.) -65.7 mm (-2.59 in.)

Vehicle model

Tire size

Front A - B

Rear C - D

GSK51L-THADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

106.3 mm (4.19 in.) -55.7 mm (-2.19 in.)

P255/70R18 8J (

(1)

)

88.3 mm (3.48 in.) -86.2 mm (-3.39 in.)

UCK51L-THADKA

P255/70R18 8J (STD)

106.7 mm (4.20 in.)

-64.2 mm (-2.53 in.)

P275/65R18 8J (OPT)

-64.1 mm (-2.52 in.)

P255/70R18 8J (

(1)

)

90.1 mm (3.55 in.) -82.8 mm (-3.26 in.)

UCK56L-THADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

92.8 mm (3.65 in.) -72.4 mm (-2.85 in.)

P255/70R18 8J (

(1)

)

89.6 mm (3.53 in.) -81.7 mm (-3.22 in.)

P255/70R18 8J (STD)



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra





























Standard vehicle height (unloaded vehicle):

for Double Cab of Standard Deck

VEHICLE HEIGHT SPECIFICATION

USK51L-THTDKA P275/65R18 8J (OPT) 108.6 mm (4.28 in.) -66.7 mm (-2.63 in.)

USK56L-THTDKA

P255/70R18 8J (STD)

93.9 mm (3.70 in.)

-75.8 mm (-2.98 in.)

P275/65R18 8J (OPT)

-75.7 mm (-2.98 in.)

USK56L-THTDGA

P255/70R18 8J (STD)

93.9 mm (3.70 in.)

-75.8 mm (-2.98 in.)

P275/65R18 8J (OPT)

-75.7 mm (-2.98 in.)

(1)

for 5 leaf spring

Vehicle model

Tire size

Front A - B

Rear C - D

GSK51L-CRASKA

P255/70R18 8J (STD)

99.3 mm (3.91 in.)

-58.6 mm (-2.31 in.)

P275/65R18 8J (OPT)

-58.5 mm (-2.30 in.)

UCK51L-CRASKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

100.2 mm (3.94 in.) -55.6 mm (-2.19 in.)

P275/65R18 8J (OFFROAD) 101.9 mm (4.01 in.) -49.7 mm (-1.96 in.)

UCK51L-CRALKA

P275/65R18 8J (STD)
P275/55R20 8J (OPT)

99.1 mm (3.90 in.) -54.4 mm (-2.14 in.)

P275/65R18 8J (OFFROAD) 100.9 mm (3.97 in.) -48.5 mm (-1.91 in.)

UCK56L-CRASKA

P255/70R18 8J (STD)

87.4 mm (3.44 in.)

-64.6 mm (-2.54 in.)

P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

87.5 mm (3.44 in.)

P275/65R18 8J (OFFROAD) 88.8 mm (3.50 in.) -60.1 mm (-2.37 in.)

UCK56L-CRALKA

P275/65R18 8J (STD)

86.8 mm (3.42 in.)

-64.1 mm (-2.52 in.)

P275/55R20 8J (OPT)

-64.0 mm (-2.52 in.)

P275/65R18 8J (OFFROAD) 88.2 mm (3.47 in.) -59.5 mm (-2.34 in.)

USK51L-CRTSKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

101.2 mm (3.98 in.) -56.5 mm (-2.22 in.)

P275/65R18 8J (OFFROAD) 102.9 mm (4.05 in.) -51.9 mm (-2.04 in.)

USK51L-CRTLKA

P275/65R18 8J (STD)
P275/55R20 8J (OPT)

100.6 mm (3.96 in.) -55.7 mm (-2.19 in.)

P275/65R18 8J (OFFROAD) 102.4 mm (4.03 in.) -51.1 mm (-2.01 in.)

USK56L-CRTSKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

87.4 mm (3.44 in.) -60.8 mm (-2.39 in.)

P275/65R18 8J (OFFROAD) 89.2 mm (3.51 in.) -62.3 mm (-2.45 in.)

USK56L-CRTSGA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/S5R20 8J (SPORT)

87.4 mm (3.44 in.) -60.8 mm (-2.39 in.)



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra





























Standard vehicle height (unloaded vehicle):

for Double Cab of Long Deck

VEHICLE HEIGHT SPECIFICATION

Standard vehicle height (unloaded vehicle):

for CrewMax of standard deck

VEHICLE HEIGHT SPECIFICATION

P275/65R18 8J (OFFROAD) 89.2 mm (3.51 in.) -62.3 mm (-2.45 in.)

USK56L-CRTLKA

P275/65R18 8J (STD)
P275/55R20 8J (OPT)

87.1 mm (3.43 in.) -60.0 mm (-2.36 in.)

P275/65R18 8J (OFFROAD) 88.9 mm (3.50 in.) -61.4 mm (-2.42 in.)

USKS6L-CRTLGA

P275/65R18 8J (STD)
P275/55R20 8J (OPT)

87.1 mm (3.43 in.) -60.0 mm (-2.36 in.)

P275/65R18 8J (OFFROAD) 88.9 mm (3.50 in.) -61.4 mm (-2.42 in.)

Vehicle model

Tire size

Front A - B

Rear C - D

UCK52L-CHASKA

P255/70R18 8J (STD)

100.2 mm (3.94 in.)

-56.4 mm (-2.22 in.)

P275/65R18 8J (OPT)

-56.3 mm (-2.22 in.)

UCK57L-CHASKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

86.8 mm (3.42 in.) -65.9 mm (-2.59 in.)

USK52L-CHTSKA

P255/70R18 8J (STD)

100.5 mm (3.96 in.) -57.0 mm (-2.24 in.)

P275/65R18 8J (OPT)

USK57L-CHTSKA

P255/70R18 8J (STD)

86.2 mm (3.39 in.)

-62.2 mm (-2.45 in.)

P275/65R18 8J (OPT)

-62.1 mm (-2.44 in.)

USK57L-CHTSGA

P255/70R18 8J (STD)

86.2 mm (3.39 in.)

-62.2 mm (-2.45 in.)

P275/65R18 8J (OPT)

-62.1 mm (-2.44 in.)

Vehicle model

Tire size

Front A - B

Rear C - D

UCK51L-PSASKA

P255/70R18 8J (STD)
P255/70R18 8J (STD)

P255/70R18 8J (

(1)

)

P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

101.4 mm (3.99 in.) -50.5 mm (-1.99 in.)

P275/65R18 8J (OFFROAD) 102.5 mm (4.04 in.) -51.4 mm (-2.02 in.)

UCK51L-PSALKA

P275/65R18 8J (STD)
P275/55R20 8J (STD)

100.7 mm (3.96 in.) -49.7 mm (-1.96 in.)

P275/65R18 8J (OFFROAD) 101.9 mm (4.01 in.) -50.7 mm (-2.00 in.)

UCK56L-PSASKA

P255/70R18 8J (STD)
P255/70R18 8J (STD)

P255/70R18 8J (

(1)

)

88.9 mm (3.50 in.)

-54.7 mm (-2.15 in.)
